附录围护结构保温材料选用及热工性能指标

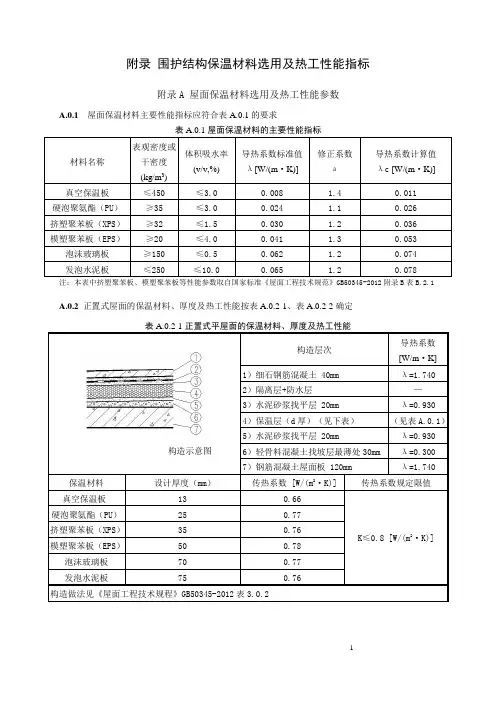

附录A 屋面保温材料选用及热工性能参数
A.0.1屋面保温材料主要性能指标应符合表A.0.1的要求
表A.0.1屋面保温材料的主要性能指标
A.0.2正置式屋面的保温材料、厚度及热工性能按表A.0.2-1、表A.0.2-2确定
构造示意图1 2 3 4 5 6 7
构造示意图1 2 3 4 5 6 7
A.0.3倒置式屋面的保温材料、厚度及热工性能按表A.0.3-1、表A.0.3-2确定
A.0.3-1倒置式平屋面的保温材料、厚度及热工性能
构造示意图1 2 3 4 5 6
注：倒置式屋面保温层的设计厚度按计算厚度增加25%；
构造示意图1 2 3 4 5 6
A.0.4倒置式屋面采用B1级保温材料时，应按住宅单元设置防火隔断墙，防火隔断墙为厚度不小于100 mm的不燃烧体，应从屋面板砌至高出屋面完成面不小于250mm；防火隔断墙可利用住宅单元分隔墙延伸至屋面以上，高度不小于250mm；防火隔断墙之间的屋顶面积不应大于300㎡，当屋面面积大于300㎡时，应增设一道防火隔断墙；防火隔断墙的泛水构造应符合屋面防水技术规范要求。
图A.0.4 屋面防火隔断墙示意图
附录B 外墙保温材料选用及热工性能参数
B.0.1 保温材料主要性能指标应符合表B.0.1的要求
表B.0.1外墙内保温材料的主要性能指标
能参数取自上海市地方标准《保温装饰复合板墙体保温系统应用技术规程》DG/TJ08-2122-2013表B.0.5
B.0.2全装修房外墙内保温的装饰面层由装修设计确定，内保温的构造组成应符合表B.0.2的规定，
构造示意图(本图仅供示意，非节点详图)1) 2) 3 4 5
构造做法见《外墙内保温工程技术规程》JGJ/T261-2011
2、保温材料采用硬泡聚氨酯时，应采用板材或硬泡聚氨酯龙骨固定内保温系统
3、岩棉、硬泡聚氨酯龙骨固定内保温系统的基本构造详见《外墙内保温工程技术规程》JGJ/T261-2011表6.6.1，
并应符合《外墙内保温工程技术规程》JGJ/T261-2011第6.6节的规定。
B.0.3毛坯房外墙内保温的保温层应采用纸面石膏板（厚度≥9.5mm）、无石棉纤维水泥板（厚度≥
6.0mm）、无石棉硅钙板（厚度≥6.0mm）等进行覆盖保护，宜采用复合板内保温系统；内保温的构造组成应符合表B.0.3的规定。
表B.0.3毛坯房外墙内保温系统基本构造
1)
2)
3
4
5
构造示意图(本图仅供示意，非节点详图)
B.0.4外墙内保温材料应根据外窗热工性能、建筑体形系数选用不同的厚度。
1采用传热系数为2.5[W/(m2·K)]的外窗，外墙内保温的材料、厚度及热工性能按表B.0.4-1确定。
2
2采用传热系数为 2.8[W/(m2·K)]的外窗，其建筑外墙内保温的材料、厚度及热工性能按表B.0.4-2确定。
2
表B.0.4-3 外窗传热系数3.2 [W/(m2·K)]，外墙保温材料、厚度及热工性能
B.0.5 外墙外饰面采用热反射涂料时，外墙平均传热系数根据《居住建筑节能设计标准》DGJ08-205-2011附录A修正，可减小保温材料的厚度，热反射涂料的太阳（光）反射比不应小于0.80；采用热反射涂料的外墙内保温材料材料、厚度及热工性能应符合下列要求：
1采用传热系数为2.5[W/(m2·K)]的外窗，外墙内保温的材料、厚度及热工性能按表B.0.5-1确定。
2
2采用传热系数为2.8[W/(m2·K)]的外窗，其建筑外墙内保温的材料、厚度及热工性能按表B.0.5-2确定。
2
定。
表B.0.5-3采用热反射涂料时，外窗传热系数3.2 [W/(m 2·K)]，外墙保温材料、厚度及热工性能
保温材料 体形系数≤0.35 0.35<体形系数≤0.40 0.40<体形系数≤0.45
传热系数
规定限值
厚度 （mm ） 传热系数 [W/(m 2·K)] 厚度 （mm ） 传热系数 [W/(m 2·K)] 厚度 （mm ） 传热系数
[W/(m 2·K)]
真空保温板 10 0.79 10 0.79 13 0.64 K ≤1.2
[W/(m 2
·K)]
硬泡聚氨酯板（PU ） 20 0.90 25 0.76 30 0.66
挤塑聚苯板（XPS ） 25 0.95 35 0.74 40 0.67 模塑聚苯板（EPS ） 30 0.95 40 0.76 45 0.70
岩棉带 40 0.95 50 0.81 — —
注：本表中外墙传热系数的修正系数按《居住建筑节能设计标准》DGJ08-205-2011附录A 表A.0.1取值，C1=0.92
B.0.6 外墙内保温的保温层设置范围为套内空间的外墙或与公共部位隔墙的内表面，详见图B.0.6
图B.0.6A 内保温层的设置范围一
图B.0.6B 内保温层的设置范围二
外墙轮廓线 外墙内保温层
外墙轮廓线 外墙内保温层
附录C 架空或外挑楼板、车库室内顶板和分户墙保温材料选用及热工性能参数
C.0.1 架空或外挑楼板、地下车库室内顶板和分户墙保温材料的主要性能指标应符合表C.0.1的要求。
C.0.2 架空或外挑楼板的保温层宜设在楼板面，其保温材料、厚度及热工性能按表C.0.2确定
表C.0.2架空楼板或外挑楼板的保温材料、厚度及热工性能
构造示意图1 2
3
