PLC常用基本指令及应用

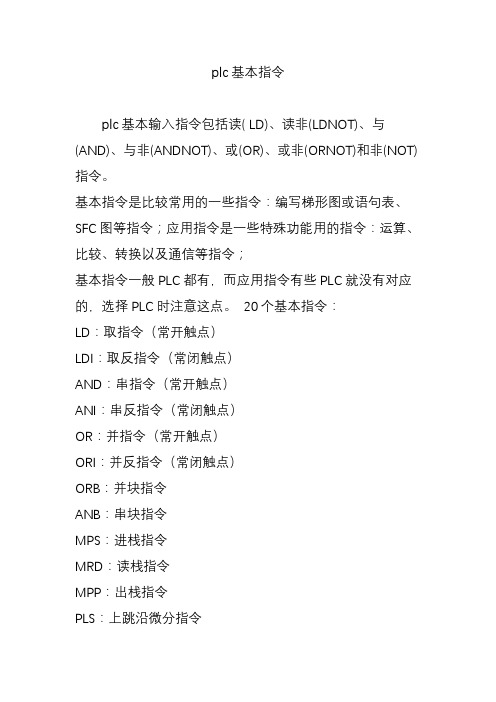

plc基本指令plc基本输入指令包括读( LD)、读非(LDNOT)、与(AND)、与非(ANDNOT)、或(OR)、或非(ORNOT)和非(NOT)指令。

基本指令是比较常用的一些指令：编写梯形图或语句表、SFC图等指令；应用指令是一些特殊功能用的指令：运算、比较、转换以及通信等指令；基本指令一般PLC都有，而应用指令有些PLC就没有对应的，选择PLC时注意这点。

20个基本指令：LD：取指令（常开触点）LDI：取反指令（常闭触点）AND：串指令（常开触点）ANI：串反指令（常闭触点）OR：并指令（常开触点）ORI：并反指令（常闭触点）ORB：并块指令ANB：串块指令MPS：进栈指令MRD：读栈指令MPP：出栈指令PLS：上跳沿微分指令PLF：下跳沿微分指令MC：主控指令MCR：主控复位指令NOP：空指令OUT：输出指令END：结束指令基本输入指令说明如下。

指令名称与格式功能说明操作数(bit)举例梯形图指令语句读LD bit 将常开触点与左母线连接CIO、W、H、A、T、C和TK等（位型）LD 0.00 读非LDNOT bit 将常闭触点与左母线连接LDNOT 0.00 与AND bit 将常开触点与其他触点串联LD 0. 00 AND 0. 01 与非ANDNOT bit 将常闭触点与其他触点串联LD 0. 00ANDNOT 0. 01 或OR bit 将常开触点与其他触点并联LD 0. 00 OR 100.00 或非ORNOT bit 将常闭触点与其他触点并联LD 0. 00 ORNOT 100. 00 非NOT(520) 将NOT之前的运算结果取反。

如果常开触点后面为NOT指令，功能相当于一个常闭触点LD 0.00 NOT。

功能：输出指令。用来表示一个运算结果。
OUT指令将运算结果输出到N。OUT NOT指令将运算结果取反后 输出到N。
说明：OUT 和OUT NOT指令也只能以位为单位进行操作。 它们的执行不会影响标志位。在程序中不同的线圈可以同条 件并联输出。
PLC基本编程指令和应用举例
【例1】 OUT和OUT NOT等指令的应用，
小于标志LE(25507)，执行比较指令时，如果第一操作数小于 第二操作数，该位置ON。
等于标志EQ(25506)，执行比较指令时两操作数相等，或执行 运算指令时运算结果等于0，该位置ON。
大于标志GR(25505)，执行比较指令时，如果第一操作数大于 第二操作数，该位置ON。
进位标志CY(25504)，执行运算指令时，如果结果最高位向上 有进位或借位，该位置ON。
0 00 00 0 00 01
0 10 00 0 10 01 0 10 02
指令的程序如下：Βιβλιοθήκη LD00000OUT
01000
OUT NOT 01001
LD NOT 00002
OUT
01002
PLC基本编程指令和应用举例
3 AND和AND NOT指令
格式：
AND
N
AND NOT N
其中的操作数N也是位，它可以是IR、SR、AR、LR、HR或TC。
PLC基本编程指令 和应用举例
PLC基本编程指令和应用举例
6.1 概述 6.2 基本编程指令 6.3 保持、微分指令 6.4 顺序控制和暂存指令 6.5 定时器和计数器应用指令 6.6 数据比较类应用指令 6.7 数据转换类应用指令 6.8 数据移位类应用指令 6.9 数据传送类应用指令 6.10 数据运算类应用指令

OUT NOT 输出非指令。用于输出逻辑运算结果的非。即用逻辑运算结果的非去驱动一个指定的线圈（线圈的种类与用NOT指定的线圈相同）。
3，AND 与指令。用于常开接点的串联，完成逻辑与运算。
AND NOT 与反指令。用于常闭接点的串联，完成逻辑与非的运算。
4，OR或指令。用于常开接点的并联。完成逻辑或运算。
OR NOT 或反指令。用于常闭接点的并联，完成逻辑或非运算。
5，AND LD与指令。用于接点组（接点块）的串联。每一接点块都从LD/LD NOT指令开始操作。AND LD指令独立使用，后面没有任何数据。
6，OR LD 或块指令。用于接点组（接点块）的并联。每一接点块都从LD/LD NOT 指令开始操作。OR LD 指令独立使用，后面没有任何数据。
1，LD 取指令：用于常开接点与母线连接，每一个以常开接点开始的逻辑行都使用这一个指令。
LD NOT 取反指令。用于常闭接点与母线连接，每一个以常闭接点开始的逻辑行都使用这一个指令。
2，OUT输出指令。用于输出逻辑运算的结果。即用逻辑运算的结果去驱动一个指定的线圈，该线圈可以是输出继电器，辅助继电器，断电保持继电器的线圈。
12，CNT 计数指令。用于计数器的计数操作。在用语名编程时，CNT为双语句指令，第一条语句为用CNT设定的计数器编号，第二条语句为#设定的计数值。
PLC常用十二条指令1，LD 取指令：用于常开接点与母线连接，每一个以常开接点开始的逻辑行都使用这一个指令。
LD NOT 取反指令。用于常闭接点与母线连接，每一个以常闭接点开始的逻辑行都使用这一个指令。
AND NOT 与反指令。用于常。用于常开接点的并联。完成逻辑或运算。
OR NOT 或反指令。用于常闭接点的并联，完成逻辑或非运算。

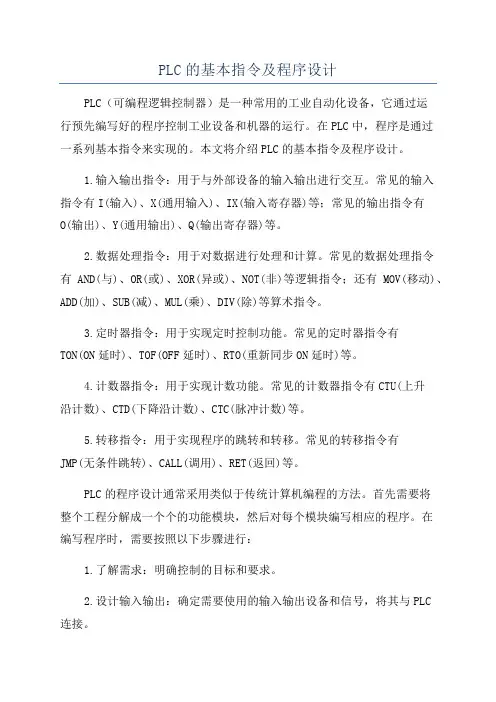

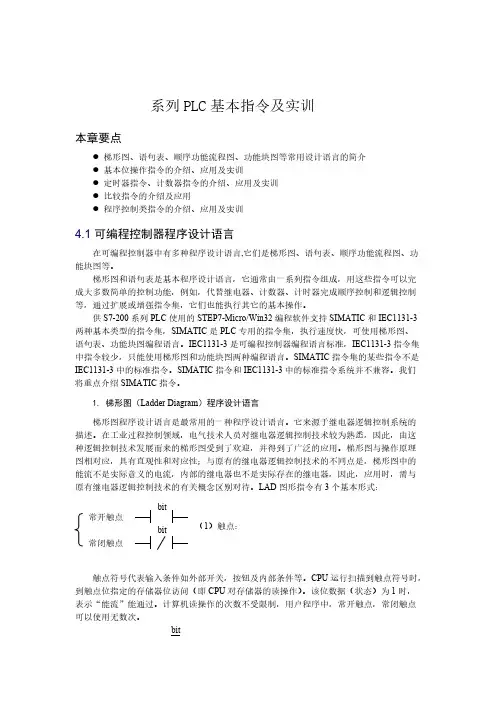

PLC的基本指令及程序设计PLC（可编程逻辑控制器）是一种常用的工业自动化设备，它通过运行预先编写好的程序控制工业设备和机器的运行。

在PLC中，程序是通过一系列基本指令来实现的。

本文将介绍PLC的基本指令及程序设计。

1.输入输出指令：用于与外部设备的输入输出进行交互。

常见的输入指令有I(输入)、X(通用输入)、IX(输入寄存器)等；常见的输出指令有O(输出)、Y(通用输出)、Q(输出寄存器)等。

2.数据处理指令：用于对数据进行处理和计算。

常见的数据处理指令有AND(与)、OR(或)、XOR(异或)、NOT(非)等逻辑指令；还有MOV(移动)、ADD(加)、SUB(减)、MUL(乘)、DIV(除)等算术指令。

3.定时器指令：用于实现定时控制功能。

常见的定时器指令有TON(ON延时)、TOF(OFF延时)、RTO(重新同步ON延时)等。

4.计数器指令：用于实现计数功能。

常见的计数器指令有CTU(上升沿计数)、CTD(下降沿计数)、CTC(脉冲计数)等。

5.转移指令：用于实现程序的跳转和转移。

常见的转移指令有JMP(无条件跳转)、CALL(调用)、RET(返回)等。

PLC的程序设计通常采用类似于传统计算机编程的方法。

首先需要将整个工程分解成一个个的功能模块，然后对每个模块编写相应的程序。

在编写程序时，需要按照以下步骤进行：1.了解需求：明确控制的目标和要求。

2.设计输入输出：确定需要使用的输入输出设备和信号，将其与PLC连接。

3.设计程序结构：根据需求将整个程序划分为多个功能模块，确定各个模块的输入输出。

4.编写程序：对每个功能模块编写相应的程序。

可以根据之前介绍的基本指令选择合适的指令进行编写。

6.优化程序：根据实际情况对程序进行优化，提高系统的性能和稳定性。

在程序设计过程中，还需要注意以下几点：1.确保程序的可读性：使用有意义的变量名和注释来提高程序的可读性，方便后续的维护与修改。

2.注意程序的实时性：PLC在工控系统中通常需要实时响应各种输入信号，因此需要确保程序的执行速度和响应快。

plc功能指令及应用-回复标题：PLC功能指令及其应用一、引言在自动化控制系统中，可编程逻辑控制器（Programmable Logic Controller，简称PLC）是实现控制的核心设备。

PLC的功能指令，作为其最基础也最重要的部分，决定了PLC的性能和功能。

本文将详细介绍PLC的功能指令及其应用。

二、PLC功能指令概述PLC功能指令是指PLC为完成特定功能而设置的指令，包括基本指令、步进指令、功能指令等。

这些指令用于进行逻辑运算、计数、定时、数据处理、运动控制等功能。

三、PLC基本指令1. 输入/输出指令：输入/输出指令是PLC中最基本的指令，主要用于读取外部输入设备的状态或改变外部输出设备的状态。

2. 逻辑运算指令：逻辑运算指令包括与、或、非三种基本逻辑运算，以及异或、同或等复合逻辑运算。

3. 计数器指令：计数器指令用于对输入信号进行计数，可以设定计数范围和计数方向。

4. 定时器指令：定时器指令用于对时间进行测量，可以设定定时时间、定时方式等参数。

四、PLC步进指令步进指令是一种特殊的控制指令，用于实现复杂的顺序控制任务。

通过使用步进指令，可以将一个复杂的控制过程分解为多个简单的步骤，然后按照预定的顺序逐一执行。

五、PLC功能指令1. 数据处理指令：数据处理指令用于对数据进行各种操作，如数据传送、比较、移位、旋转、转换等。

2. 运动控制指令：运动控制指令用于控制电机、伺服等运动设备，实现精确的位置控制和速度控制。

3. 网络通信指令：网络通信指令用于实现PLC之间的通信，以及PLC与其他设备的通信。

六、PLC功能指令的应用1. 在工业生产线上，PLC功能指令被广泛应用于设备控制、物料搬运、工艺流程控制等方面。

2. 在建筑智能化系统中，PLC功能指令被用于空调、照明、电梯、安防等系统的控制。

3. 在交通控制系统中，PLC功能指令被用于交通信号灯的控制、车辆检测、道路监控等。

七、结论总的来说，PLC功能指令是PLC的核心组成部分，它们决定了PLC的性能和功能。

AN(And not)：与非操作，在梯形图中表示串联连接单个常闭触点。
（2）指令格式如图 4-6 所示
网络 1
LD I0.0
//装载常开触点
A M0.0 //与常开触点
= Q0.0
//输出线圈
网络 2
LD Q0.0 //装载常开触点
AN I0.1 //与常闭触点
= M0.0 //输出线圈
A T37
//与常开触点
梯形图
语句表
OLD OLD
LD I0.0 A I0.1 LD I0.2 A I0.3 OLD LDN I0.4 A I0.5 OLD = Q0.0
//装入常开触点 //与常开触点 //装入常开触点 //与常开触点 //块或操作 //装入常闭触点 //与常开触点 //块或操作 //输出线圈
图 4-14 OLD 指令的使用
图 4-11 O/ON 指令的使用
（3）O/ON 指令使用说明： O/ON 指令可作为并联一个触点指令，紧接在 LD/LDN 指令之后用，即对其前面
的 LD/LDN 指令所规定的触点并联一个触点，可以连续使用。
若要并联连接两个以上触点的串联回路时，须采用 OLD 指令。 ON 操作数：I、Q、M、SM、V、S、T、C。
LD I0.2
A
I0.3
LD I0.4
AN I0.5
OLD O ALD ON =
若按正确次序编程(即输入：“左重右轻、上重下轻”；输出：上轻下重)，可以
反复使用=指令。如图 4-9 所示。但若按图 4-10 所示的编程次序，就不能连续使用
“=”指令。 A、AN 的操作数：I、Q、M、SM、T、C、V、S。
图 4-9
LD Q0.0 AN I0.1 = M0.0 A T37 = Q0.1

13
七、 基本逻辑指令举例
例1．简单的报警电路
控制系统中，若设备发生故障，则应及时报警，最常 用的报警方式是报警灯。当故障信号产生时，报警灯 应呈闪烁状态。 梯形图： I/O分配： I0.3 M 1.0 输入： （ R ） 1 报警信号开关S1：I0.0 I0.0 M 1.0 （ S ） 系统复位按钮：I0.3 1 M1.0 SM0.5 输出：故障报警灯：Q0.0 Q 0.0
2
一、 触点指令
10．立即触点指令
立即触点指令采用中断工作方式，将输入口的状态 立即读入PLC，不受扫描周期的影响。只能用于输 入继电器I。
LDI AI OI LDNI ANI ONI
I
/I
表示开始、串联和并联一常开立即触点
表示开始、串联和并联一常闭立即触点
3
二、 输出指令
1．输出指令： =
2．立即输出指令
LAD：
编号
I0.0 IN PT
类型
使能输入端
Tn
TONR ？ms
TON TOF TONR
1ms 10ms 100ms
设定值 1~32767
STL： TONR Tn, PT
时基
22
2．工作过程
① 当输入端（IN）接通时，定时器开始计时，当 输入端IN断开时，定时器保持当前值不变。 ② 当使能输入端IN再次接通时，则定时器当前值 在原保持值基础上再往上加计数。 ③ 当定时器的当前值大于等于设定值（PT）时， 定时器状态位置“1”；但定时器当前值继续增加， 一直增至最大值32767 。 ④ 以后既使输入端再断开，定时器也不会复位， TONR定时器需用复位指令R进行复位，复位后 定时器当前值清零，定时器位为OFF 。 用于对许多间隔的累计定时

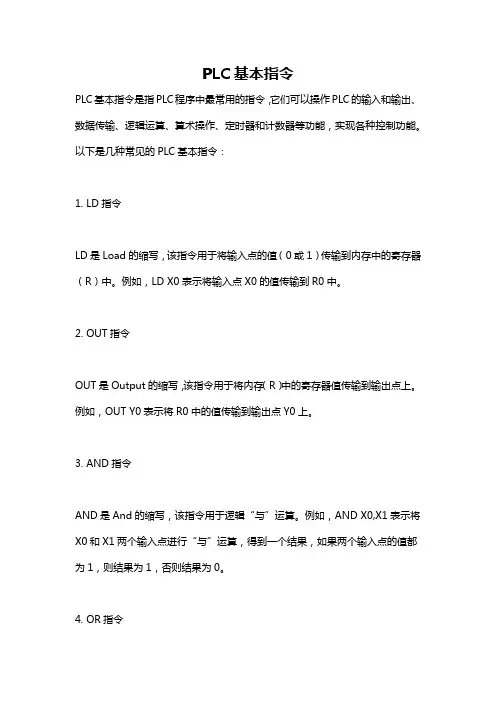

PLC基本指令PLC基本指令是指PLC程序中最常用的指令，它们可以操作PLC的输入和输出、数据传输、逻辑运算、算术操作、定时器和计数器等功能，实现各种控制功能。

以下是几种常见的PLC基本指令：1. LD指令LD是Load的缩写，该指令用于将输入点的值（0或1）传输到内存中的寄存器（R）中。

例如，LD X0表示将输入点X0的值传输到R0中。

2. OUT指令OUT是Output的缩写，该指令用于将内存（R）中的寄存器值传输到输出点上。

例如，OUT Y0表示将R0中的值传输到输出点Y0上。

3. AND指令AND是And的缩写，该指令用于逻辑“与”运算。

例如，AND X0,X1表示将X0和X1两个输入点进行“与”运算，得到一个结果，如果两个输入点的值都为1，则结果为1，否则结果为0。

4. OR指令OR是Or的缩写，该指令用于逻辑“或”运算。

例如，OR X0,X1表示将X0和X1两个输入点进行“或”运算，得到一个结果，如果两个输入点的值都为0，则结果为0，否则结果为1。

5. ADD指令ADD是Addition的缩写，该指令用于两个数的加法运算。

例如，ADD R0,#10表示将R0中的值加上10。

6. SUB指令SUB是Subtraction的缩写，该指令用于两个数的减法运算。

例如，SUB R0,#5表示将R0中的值减去5。

7. TIM指令TIM是Timer的缩写，用于创建一个定时器。

例如，TIM T0,10表示创建一个周期为10的定时器T0。

8. CTU指令CTU是Count Up的缩写，用于创建一个计数器。

例如，CTU C0,100表示创建一个计数器C0，计数范围为0-100。

这些PLC基本指令可以结合使用，实现复杂的控制功能。

在掌握这些基本指令的基础上，还可以通过使用子程序、中断和移位指令等扩展指令，实现更加复杂的逻辑运算和计算功能。

因此，对PLC的学习和掌握，PLC基本指令是非常重要的。

PLC基本指令介绍PLC（可编程逻辑控制器）是一种常用于自动化控制系统的电子设备，它可以通过编程来实现不同的逻辑功能和控制操作。

PLC基本指令是PLC编程的基础，是PLC实现逻辑控制的基本工具。

1. LD（Load）指令：LD指令用于将逻辑输出输入的状态装载到PLC的存储器中，以供后续的逻辑运算和判断使用。

2.AND指令：AND指令用于进行逻辑与运算，当两个或多个输入信号同时为真时，输出信号为真，否则输出信号为假。

3.OR指令：OR指令用于进行逻辑或运算，当两个或多个输入信号中至少一个为真时，输出信号为真，否则输出信号为假。

4.NOT指令：NOT指令用于进行逻辑非运算，将输入信号取反，即如果输入信号为真，则输出信号为假，反之亦然。

5. BCD指令：BCD（Binary Coded Decimal）指令用于将二进制数转换为十进制数，或者将十进制数转换为二进制数。

6. ADD（Addition）指令：ADD指令用于进行加法运算，将两个输入信号相加，得到的结果保存在输出信号中。

7. SUB（Subtraction）指令：SUB指令用于进行减法运算，将一个输入信号减去另一个输入信号，得到的结果保存在输出信号中。

8. MUL（Multiplication）指令：MUL指令用于进行乘法运算，将一个输入信号乘以另一个输入信号，得到的结果保存在输出信号中。

9. DIV（Division）指令：DIV指令用于进行除法运算，将一个输入信号除以另一个输入信号，得到的结果保存在输出信号中。

10. JMP（Jump）指令：JMP指令用于跳转到程序中的指定位置，可以实现循环和分支等运算。

11. LBL（Label）指令：LBL指令用于标记程序中的位置，可以通过LBL指令实现程序的结构化管理。

12. OUT（Output）指令：OUT指令用于将输出信号发送到外部设备，实现对外部设备的控制。

13. ANI（Analog Input）指令：ANI指令用于读取模拟信号的输入值，可以读取温度、压力等模拟量。

3. 易学易用，深受工程技术人员欢 迎 PLC作为通用工业控制计算机，是面 向工矿企业的工控设备。它的接口 容易，编程语言易于为工程技术人 员接受。梯形图编程语言的图形符 号、表达方式和继电器电路图相当 接近，只用PLC少量的开关量逻辑控 制指令就可以方便地实现继电器电 路的功能。为不熟悉电子电路、不 懂计算机原理和汇编语言的人使用 计算机从事工业控制打开了方便之 门。
1）接收从编程器输入的用户程序和数据。 2）诊断电源、PLC内部电路的工作故障和编程中的语法 错误等。 3）通过输入接口接收现场的状态或数据，并存入输入映 像寄存器或数据寄存器中。 4）从存储器逐条读取用户程序，经过解释后执行。 5）根据执行的结果，更新有关标志位的状态和输出映像 寄存器的内容，通过输出单元实现输出控制。有些PLC 还具有制表打印或数据通信等功能。
1.1 PLC的基本概念与基本结构
（2） PLC的基本结构
计算机
编程器 外设接口 按钮 继电器触点 行程开关 模拟量输入 传感器 光电隔离 输 入 模 块
打印机 继电器、可控硅、 晶体管电路
照明 电磁阀 接触器
输 CPU 出 （ROM、RAM） 模 块 电源部件 接开关电源
1. 中央处理单元（CPU）
PLC三大流派 欧洲：德国的西门子(SIEMENS)、AEG及法国的TI公司 美国：A-B（Allen-Bradly）(其产品约占美国PLC市场50％的份额。)、GE（ General Electric）、莫迪康(MODICON)公司、德州仪器(T1)公司、 (Gould)公司、西屋公司 日本：三菱电机（Mitsubishi Electric）、 欧姆龙（OMRON）、 本主要发展中小型PLC，在世界小型PLC市场上， 。在中国，OMRON产品的销量居首位。） 目前国内市场还有韩国、台湾等PLC产品；现在市场上出现了系列化的国产PLC FUJI （日 歌德

plc常用的基本指令PLC常用的基本指令PLC（Programmable Logic Controller）是一种广泛应用于工业自动化领域的控制设备，它通过编程控制来实现对生产过程的监控和控制。

在PLC的程序中，常用的基本指令起着至关重要的作用，下面将介绍几个常用的基本指令及其功能。

一、常用的逻辑指令1. 与指令（AND）：用于将两个逻辑量进行与运算，当两个逻辑量都为真时，输出为真。

在PLC程序中，与指令常用于实现多个条件同时满足时的控制逻辑。

2. 或指令（OR）：用于将两个逻辑量进行或运算，当两个逻辑量中至少一个为真时，输出为真。

在PLC程序中，或指令常用于实现多个条件中至少一个满足时的控制逻辑。

3. 非指令（NOT）：用于对一个逻辑量取反，当输入为真时，输出为假；当输入为假时，输出为真。

在PLC程序中，非指令常用于实现条件的取反操作。

二、常用的定时器指令1. 延时ON指令（TON）：用于实现延时功能，当输入信号在规定的时间内保持为真时，输出信号才为真。

TON指令可以用于控制延时启动或延时关闭的设备。

2. 延时OFF指令（TOF）：与TON指令相反，用于实现延时关闭功能。

当输入信号在规定的时间内保持为假时，输出信号才为真。

TOF指令常用于延时断电或延时停止设备。

三、常用的计数器指令1. 上升沿计数器指令（CTU）：用于对输入信号的上升沿进行计数。

当输入信号从假变为真时，计数器的值加1。

CTU指令可以用于实现对事件发生次数的计数。

2. 下降沿计数器指令（CTD）：与CTU指令相反，用于对输入信号的下降沿进行计数。

当输入信号从真变为假时，计数器的值减1。

CTD指令常用于实现对事件的倒计数。

四、常用的移位指令1. 左移位指令（SHL）：用于将一个操作数向左移动指定的位数。

左移位指令常用于实现对数据的乘以2的幂次方运算。

2. 右移位指令（SHR）：与SHL指令相反，用于将一个操作数向右移动指定的位数。

1.00
LD TIM ─ LD OUT
000003 0000 #0100 T0000 000100
0.03
1.00 10s
绪论EXIT
可编程序控制器
【例2】用两个定时器延长定时时间
0.02 T0001 T0002
TIM0001 #9000 TIM0002 #9000
1.00
0.02 T0001 T0002 1.00
15min 15min
30min
绪论EXIT
可编程序控制器
【例3】已知梯形图程序如图所示，试分析该 梯形图的功能，并画出波形图
0.02
T0001
1.01 • 由梯形图画波形图是
1.01
分析梯形图程序的一
0.02
1.01
TIM0001
种常用方法
#0060 END
• 在画波形图之前，先
看懂梯形图程序
0.02
绪论EXIT
可编程序控制器
自动开关门控制
• 当超声波接收器检测到 有车辆到来时自动开门
• 当光电开关检测到车辆 已进入时，则关闭大门
• 门的上下运动由电动机 驱动
• 门开到上限位或关到下 限位时应自动停止
• 可启用系统或停用系统
绪论EXIT
可编程序控制器 仓库大门控制PLC输入/输出点分配
输入电器
绪论EXIT
可编程序控制器
五、程序结束指令
• 程序的结尾处必须要有程序结束指令END • 若程序没有END指令，则在程序运行和查
错时显示出错信息“NO END INST”
绪论EXIT
可编程序控制器
5.3 PLC基本指令应用举例
• 自动开关门控制 • 分段传送带电动机控制 • 三相电动机变频调速控制

实验2 PLC的基本指令和计数控制应用1实验目的1、了解S7-200PLC的结构组成，掌握S7－200PLC的I/O接线；2、熟悉和掌握STEP7--Micro/WIN32编程软件的使用，掌握PC与PLC的连接通讯及参数设置的方法，掌握编辑、调试PLC程序的方法；3、掌握基本逻辑指令中LD、LDN、A、AN、O、ON、＝指令的应用；4、掌握基本指令中S、R指令的应用；５、了解计数器的工作原理，掌握PLC的基本指令和计数器指令的应用，掌握梯形图程序的设计与调试方法。

2实验仪器与设备PC，S7-200，STEP 7--Micro/WIN编程软件3实验内容与步骤（一）、相关软硬件的介绍①、S7-200 CPUS7--200 CPU将一个微处理器、一个集成电源和数字量I/O点集成在一个紧凑的封装中，从而形成了一个功能强大的微型PLC。

图1 S7-200 CPU结构外形组成：♦CPU模块的顶部端子盖内：电源及输出端子♦底部端子盖内：输入端子及传感器电源♦中部右侧前盖内：CPU工作方式开关（RUN/STOP）、模拟调节电位器和扩展I/O 接口左侧：状态指示灯LED、存储卡、及通讯口②、STEP 7--Micro/WIN编程软件STEP 7--Micro/WIN编程软件为用户开发、编辑和监控自己的应用程序提供了良好的编程环境。

为了能快捷高效地开发应用程序，STEP 7--Micro/WIN软件提供了三种程序编辑器。

（二）基本逻辑控制指令及其编程实例例1：在STEP 7--Micro/WIN编程软件中输入以下程序步骤如下：①在断电状态下，连接好PC/PPI电缆；②打开PLC的前盖，将运行模式选择开关拨到STOP位置，此时PLC处于停止状态，或用鼠标单击编程软件中的STOP按钮“”，可以进行程序的编写；③运行STEP 7--Micro/WIN编程软件；④用菜单命令“文件→新建”，生成一个新项目，或者用菜单命令“文件→打开”，打开一个已有的项目，或者用菜单命令“文件→另存为”，可修改项目的名称；⑤用菜单命令“PLC→类型”，设置PLC的型号；⑥设置通信参数：S7－200的缺省站地址如下通信设置界面设置如下：双击右上角的“双击刷新”，如PC机和PLC能正常建立通信的话，会显示如下：⑦编写控制程序⑧用鼠标单击工具条上的“编译”或“全部编译”按钮来编译输入的程序；⑨下载程序文件到PLC；⑩将PLC运行模式设置为运行状态（RUN），改变连接在PLC I/O点上的开关状态，观察相应输出点的状态。

I0.0
Q0.0
LD M0.0O M0.1ON M0.2A I0.0O I0.1= Q0.0
（a）梯形图
（b）语句表
网络1 触点旳并联电路举例
4 串联电路块旳并联连接指令
OLD（or load）
或块指令:用于串联电路块旳并联连接两个以上触点串联形成旳支路叫串联电路块
网络1 LPS、LRD、LPP指令使用举例3
LD M0.0LPS A M0.1LPSA M0.2LPSA M0.3= Q0.0
LPP= Q0.1LPP= Q0.2LPP= Q0.3
（a）梯形图
（b）语句表
（a）梯形图
（b）语句表
网络1 OLD指令使用举例
5 并联电路块旳串联连接指令
ALD（And Load）
与块指令 。 用于并联电路块旳串联连接 两条以上支路并联形成旳电路叫并联电路块
注意事项
在块电路开始时要使用LD和LDN指令 在每完毕一次块电路旳串联连接后要写上ALD指令 ALD指令无操作数
LD M0.0LPS A M0.1= Q0.0LPP = Q0.1
网络1
I0.0
M0.1
网络2 连续输出
I0.2
Q0.0
M0.3
T5
Q0.3
M0.4
Q0.1
LD I0.0 A M0.0 = Q0.0LD M0.1AN I0.2 = M0.3A T5 = Q0.3 AN M0.4 = Q0.1
（a）梯形图
（b）语句表
6. 置位、复位指令
LAD
STL
功能
置位指令
bit S N
S bit，N
从bit开始旳N个元件置1并保持
复位指令
bit R N

（1）指令格式 LAD：
编号
类型
TON TOF
使能输入端
STL： TON Tn,PT
I0.0
Tn
IN TON
PT ？ms
TONR 1ms
说明：
设定值 1~32767
时基
10ms 100ms
延时时间=指令设定值×时基（定时精度）
38
（2）工作过程 ① 输入端（IN）接通时，开始定时。 ② 当前值大于等于设定值（PT）时，定时器状态位变
（）
36
4.3 定时器、计数器指令
• 通电延时定时器TON （On-Delay-Timer） • 断电延时定时器TOF （ OFF-Delay-Timer ） • 保持型通电延时定时器TONR （ Retentive On-
Delay-Timer ）
37
4.3.1 定时器指令
1、 通电延时型定时器TON（On-Delay Timer）
ALD = Q0.0
6．OLD（Or Load）：块并联，表示将两组串联 的触点并接在一起。
I0.0
I0.4 Q0.0
LD I0.0 OLD
（）
A I0.4
= Q0.0
LDN I0.1
I0.1
I0.3
A I0.3
16
7．NOT：取反指令，其功能是将NOT左侧的运算结果 取反。
I 0.0 I 0.1 Q 0.0
编号
Tn
IN TOF
PT ？ms
类型
TON TOF TONR
时基
1ms 10ms 100ms
STL： TOF Tn, PT
40
（2）工作过程
① 输入端（IN）接通时，定时器位立即为ON，当前值为0。 ② 当输入端由接通到断开时，定时器的当前值从0开始加1

P L C常用基本指令及应用 The Standardization Office was revised on the afternoon of December 13, 2020PLC 常用基本指令及应用取指令 LDLD 含义 指与左母线相连的常开指令。

操作元件；输入继电器X ，输出继电器y ，辅助继电器m0 ，定时器T,计数器C ，状态继电器s 等软继电器的触点 取反指令 LDILDI 含义 指与左母线相连的常闭指令。

操作元件；输入继电器X ，输出继电器y ，辅助继电器m0 ，定时器T,计数器C ，状态继电器s 等软继电器的触点 输出指令OUTOUT 含义 驱动一个线圈操作元件； 输出继电器Y ，辅助继电器m ，时间继电器C ，状态器S 等。

需要批出的是在程序中不能出现输入继电器的线圈，只能用x 的触点。

示例1示例一LDI 指令LD 指令 OUT 指令示例1指令语句表AND指令含义常开触点作串联连接。

操作元件; X Y M T C S等软元件的触点。

ANI指令含义常闭触点作串联连接。

操作元件; X Y M T C S等软元件的触点示例二示例二语句表AND指令ANI指令OR指令含义常开触点作并联连结操作元件; X Y M T C S等软元件的触点。

ORI 指令含义常闭触点作并联连结操作元件; X Y M T C S等软元件的触点。

示例三示例三示例三语句表OR指令ORI指令ANB指令含义指单元组成块的串联。

操作元件：无操作元件ORB指令含义指单元组成块的并联。

操作元件：无操作元件块示例四示例四语句表SET，RST指令SET 置位指令含义当一个被操作元件接通并能自保持，不受接通它的开关的影响。

RST 复位指令含义当一个被操作元件接通并能自保持，就可以通过RST对它进行复位。

通常SET和RST是组合使用。

示例五定时器 T用法；当定时器通电后并开始计时，当计时到了，这时定时器的触点就开始动作，就可以取定时器相应的触点来控制其它操作元作。

模块二 PLC 的基本指令及应用一、工作任务介绍PLC 基本指令及其应用。

二、相关实践知识编程中的指令，一般都针对元件状态而言的，每一个元件都具有一定的功能，且彼此独立，分别用字母和编号来表示（模块一中已有所介绍）。

下面来介绍PLC 的基本指令。

（一）输入和输出指令LD ：逻辑取指令，从母线开始取常开触点。

LDI ：逻辑取反指令，从母线开始取常闭触点。

OUT ：线圈的驱动指令。

指令说明：1．LD 、LDI 指令用于将触点接到母线上。

2．OUT 指令是对输出继电器、辅助继电器、状态定时器、计数器的线圈驱动指令，对输入继电器不能使用。

3．OUT 指令可作多次并联使用。

举例：(1) (1) 梯形图 ：如图4-12(2)(2)程序清单LD X000 OUT Y000END（二） 触点及支路的串联、并联指令 AND ：用于单个常开触点的串联指令。

ANI ：用于单个常闭触点的串联指令。

OR ：用于单个常开触点的并联指令。

ORI ：用于单个常闭触点的并联指令。

ANB ：用于支路的串联指令。

ORB ：用于支路的并联指令。

指令说明：1．用AND 、ANI 指令可进行一个触点的串联连接。

串联触点的数量不受限制，该指令可多次使用。

2．OUT 指令后，通过触点对其他线圈使用OUT 指令，称之为纵接输出。

3．串联触点数和纵接输出次数不受限制，但使用图形编程设备和打印机时则有限制。

4．建议尽量做到1行不超过10个触点和1个线圈，总共不要超过24行。

5．OR 、ORI 用作1个触点的并联连接指令。

教学目标：熟悉PLC 的基本指令并能够正确编程图4-12 LD 、OUT 指令举例图4-13 AND 指令举例6．OR 、ORI 是从该指令的步开始，与前面的LD 、LDI 指信令步，进行并联连接。

并联连接的次数不受限制，但使用图形编程设备和打印机时受限制。

7．当分支电路（并联电路块）与前面的电路串联连接时，使用ANB 指令，与前面的电路串联。
