adamsride平顺性分析FFT后处理

  • 格式：doc
  • 大小：570.00 KB
  • 文档页数：4

1.如上图所示，得到底盘x，y，z三个方向的加速度曲线图
2.再按照下图设置FFT傅里叶变化，得到三个方向的加速度均方根功率谱密度函数。

注意
功率谱设置一定是PSD。

3.生成w（f）频率加权函数
首先将任意一条曲线导出为tab文件，再用文本打
开，按照其数据形式，更改自己所需要的加权函数数据并保存，数据来源于国家标准或《汽车理论》204-205页的Wk，Wd，其中Wk为z方向的加权函数，Wd为x，y方向的加权函数。

下面是z方向的加权函数数据
"x_data " "PWELCH(.plot_6.curve_1.y_data,1024,
160.0000000001,Hamming_window(1024), 0)"
0.500000e+000 0.418000e+000
0.630000e+000 0.459000e+000
0.800000e+000 0.477000e+000
1.000000e+000 0.482000e+000
1.250000e+000 0.484000e+000
1.600000e+000 0.494000e+000
2.000000e+000 0.531000e+000
2.500000e+000 0.631000e+000
3.150000e+000 0.804000e+000
4.000000e+000 0.967000e+000
5.000000e+000 1.039000e+000
6.300000e+000 1.054000e+000
8.000000e+000 1.036000e+000
1.000000e+001 0.988000e+000
1.250000e+001 0.902000e+000
1.600000e+001 0.768000e+000
2.000000e+001 0.636000e+000
2.500000e+001 0.513000e+000
3.150000e+001 0.405000e+000
4.000000e+001 0.314000e+000
5.000000e+001 0.246000e+000
6.300000e+001 0.186000e+000
8.000000e+001 0.132000e+000
下面是x，y方向的数据
"x_data " "PWELCH(.plot_4.curve_1.y_data,1024,
160.0000000001,Hamming_window(1024), 0)"
0.500000e+000 0.853000e+000
0.630000e+000 0.944000e+000
0.800000e+000 0.992000e+000
1.000000e+000 1.011000e+000
1.250000e+000 1.008000e+000
1.600000e+000 0.968000e+000
2.000000e+000 0.890000e+000
2.500000e+000 0.776000e+000
3.150000e+000 0.642000e+000
4.000000e+000 0.512000e+000
5.000000e+000 0.409000e+000
6.300000e+000 0.323000e+000
8.000000e+000 0.253000e+000
1.000000e+001 0.212000e+000
1.250000e+001 0.161000e+000
1.600000e+001 0.125000e+000
2.000000e+001 0.100000e+000
2.500000e+001 0.080000e+000
3.150000e+001 0.063200e+000
4.000000e+001 0.049400e+000
5.000000e+001 0.038300e+000
6.300000e+001 0.029500e+000
8.000000e+001 0.021100e+000
结果是两个文件，再将其导入后处理中，
再以图示的MEA1为横坐标，MEA2为竖坐标画出加权函数Wd(f).
途中红色为w（f），蓝色为w^2（f）。

这样就得到了频率加权函数的曲线，最后在和之前的加速度功率谱密度曲线相乘，就得到了x方向的加权加速度均方根值a的平方。

将稳定后的数据0.003计算器开放就得到了ax。

后面的ay和az一样的道理。

不同的是az用的是z方向的加权函数，y方向和x方向用的是相同的加权函数。

原创：次方法比用excel和matlab‘做方便快捷多了！！！。

合集下载

基于ADAMS的汽车平顺性仿真分析

基于ADAMS的汽车平顺性仿真分析

基于ADAMS的汽车平顺性仿真分析贺翠华，王树凤（山东理工大学交通与车辆工程学院，山东淄博255049）摘要：本文利用动力学仿真软件ADAMS对汽车的平顺性进行了分析。

首先在view中建立了车身与车轮双质量二自由度振动模型，然后用vibration模块对其进行了振动仿真分析。

分别研究了悬架刚度、悬架阻尼系数、非悬挂质量和轮胎刚度对平顺性的影响。

结果表明，在相同的路面输入下，通过合理选择悬架和轮胎参数可以明显改善汽车平顺性。

关键词：平顺性；仿真；性能评价；虚拟样机技术The Research of Vehicle Riding Comfort Based onADAMSHE Cui-hua；WANG Shu-feng（School of Transportation and Vehicle Engineering,Shandong University of Technology,Zibo China255049）Abstract:The riding comfort is one of the most important performances of vehicle.This paper analyses the vehicle riding comfort performance using ADAMS/view.According to the vehicle vibration theory,the vehicle is simplified to a dual mass model with two freedoms.The simulation of the model is carried out using ADAMS/Vibration.The influence of suspension stiffness,damping,body mass and tire stiffness on the comfort has been investigated.The result shows that choosing the appropriate parameters of suspension and tire can improve the vehicle riding comfort performance. Key words:riding comfort performance;simulation;performance assessment1引言随着汽车车速的提高，汽车的乘坐舒适性越来越受到人们的重视，而汽车的乘坐舒适性与汽车的平顺性息息相关。

基于ADAMS矿用车辆平顺性影响因素分析

基于ADAMS矿用车辆平顺性影响因素分析

基于ADAMS矿用车辆平顺性影响因素分析高德峰;马志国【摘要】车辆平顺性是车辆在行驶过程中对振动的适应度的性能,对其的影响因素较多.应用三维建模软件Soldworks和机械系统动力学仿真分析软件ADAMS,建立矿用汽车在随机路面和波形路面输入条件下的平顺性仿真模型,并进行各种工况的仿真.分别改变车速、悬架刚度、簧载质量、簧载质量质心位置、路面不平度等影响整车平顺性的因素,分析这些因素对平顺性的影响程度.仿真结果表明,矿用汽车满载比空载工况行驶平顺性更好;满载时,将油气悬架的刚度等效为线性刚度来分析汽车的振动情况,误差较小;分析结果为进一步设计分析提供参考.%Vehicle ride comfort is the performance of the vehicle's adaptability to the vibration in the process of driving,and the influence factors are more.The dynamic simulation model of the ride comfort of the mining dump truck in the random road and the waveform of the input condition has been established with software ADAMS and Soldworks.The model is simulated,while the factors affecting riding quality such as velocity,stiffness of suspensions,location of the mass center of the truck body upon the suspensions and road surface roughness has been changed individually.The simulation results have shown that the body vibration is more intense while no load than full load.The error is smaller when suspension equivalent stiffness as linearity to analyze truck vibration under full load conditions.The analysis results provide references for the further design and analysis.【期刊名称】《机械设计与制造》【年(卷),期】2018(000)003【总页数】4页(P198-200,204)【关键词】矿用汽车;平顺性;随机路面;模型;试验;影响因素【作者】高德峰;马志国【作者单位】黄河科技学院机械工程学院,河南郑州450063;黄河科技学院机械工程学院,河南郑州450063【正文语种】中文【中图分类】TH16;TP391.9;U461.41 引言平顺性是车辆的重要性能之一，对其的影响因素较多，既有发动机、路面、传动系统等的振动影响，也有车辆悬架系统的影响，而后者是对其起决定性作用的因素。

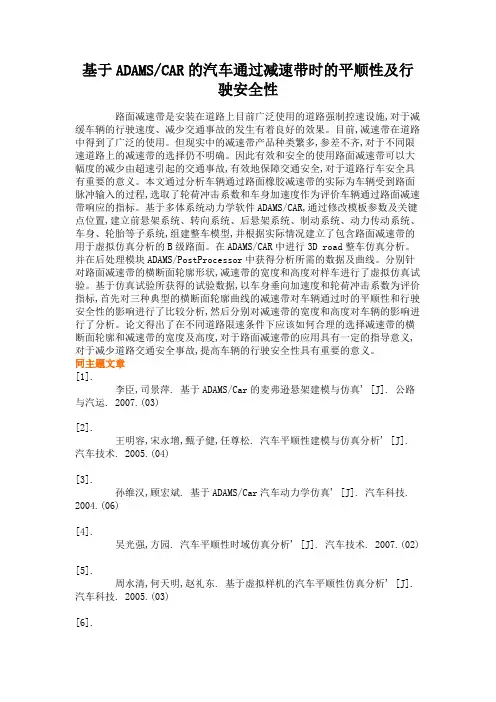

基于ADAMSCAR的汽车通过减速带时的平顺性及行驶安全性解读
