远程心电监护系统
一、远程心电监护系统
远程心电监护系统利用利用现代无线通讯技术与医学科技相结合，客户使用“心博士”R远程心电监测仪随时随地采集心电图信息，借助无线通讯网络，将心电图数据发送到远程心电监测中心，由专业人员进行分析、记录和反馈，为客户心脏健康管理提供科学依据。
实现对用户心电数据的远程实时监测，具有随时随地、操作方便、及时回复、监测准确的特点，可以为广大亚健康人群、心血管疾病高危人群和心脏病患者提供日常的心脏保健服务和病情监测预警，利于心脏病早发现、早诊断、早治疗，对于心血管疾病的预防、控制具有重要意义。
该平台监护流程如下图所示：
二、远程心电监护系统提供服务
三、远程心电监护系统产品
1.客户端产品：
2.医生工作平台。

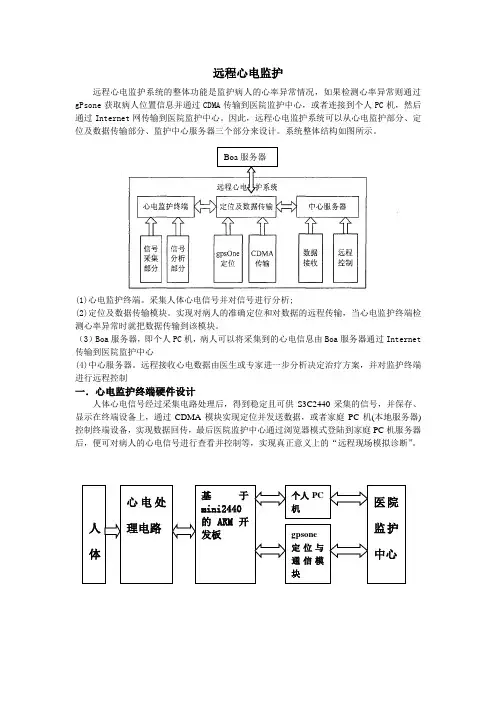

远程心电监护远程心电监护系统的整体功能是监护病人的心率异常情况，如果检测心率异常则通过gPsone 获取病人位置信息并通过CDMA 传输到医院监护中心，或者连接到个人PC 机，然后通过Internet 网传输到医院监护中心。
因此，远程心电监护系统可以从心电监护部分、定位及数据传输部分、监护中心服务器三个部分来设计。
系统整体结构如图所示。
(1)心电监护终端。
采集人体心电信号并对信号进行分析;(2)定位及数据传输模块。
实现对病人的准确定位和对数据的远程传输，当心电监护终端检测心率异常时就把数据传输到该模块。
（3）Boa 服务器，即个人PC 机，病人可以将采集到的心电信息由Boa 服务器通过Internet 传输到医院监护中心(4)中心服务器。
远程接收心电数据由医生或专家进一步分析决定治疗方案，并对监护终端进行远程控制一．心电监护终端硬件设计人体心电信号经过采集电路处理后，得到稳定且可供S3C2440采集的信号，并保存、显示在终端设备上，通过CDMA 模块实现定位并发送数据，或者家庭PC 机(本地服务器)控制终端设备，实现数据回传，最后医院监护中心通过浏览器模式登陆到家庭PC 机服务器后，便可对病人的心电信号进行查看并控制等，实现真正意义上的“远程现场模拟诊断”。
心电处理电路输入缓冲电路电极从体表采集心电信号，经导联线传到输入缓冲电路，该输入缓冲电路为电压跟随器。
该电路的特点是输入阻抗很高，而输出阻抗很低，便于和后级放大器匹配。
该电路的作用是将人体与前端放大电路隔离、提高输入阻抗、稳定输入信号、提高实际的共模抑制比、充分发挥AD620的性能。
电路如图所示。
电路中电阻R16的作用是能与人体阻抗匹配，人体阻抗大小在500k 以上，取R16=I00K 。
导联选择电路输入缓冲电路的输出信号经导联选择电路进行导联选择。
导联选择电路由威尔逊网络和多路开关集成电路构成。
威尔逊网络是用9个电阻组成的平衡电阻网络。
6个20K 电阻组成三角形，如图中电阻R24、R25、R27、R34、R35、R36。
![一种无线远程多用户心电监护系统[实用新型专利]](https://img.taocdn.com/s1/m/c36354cdccbff121dc3683aa.png)
专利名称：一种无线远程多用户心电监护系统专利类型：实用新型专利
发明人：段吉海,郝强宇,蓝创,熊纯,徐卫林,韦保林申请号：CN201420663764.4
申请日：20141107
公开号：CN204192611U
公开日：
20150311
专利内容由知识产权出版社提供
摘要：本实用新型公开一种无线远程多用户心电监护系统，其系统主要由远程监护站、本地接收端和至少一个便携式心电监护仪组成。
便携式心电监护仪对用户进行实时心电监测，获得用户实时心电信号。
本地接收端接收便携式心电监护仪的所测心电数据，并对其进行自动诊断分析，出现异常时会发出声音和短信报警。
同时，本地接收端可将数据通过互联网传送到远程监护站，对所测心电数据进行人为诊断分析，实现远程实时监护。
本实用新型能够随时随地监控用户的心电信号，并实时进行初步诊断，为及时治疗提供保证；这样可以对病人进行远程诊断，提前预警，为病人争取治疗时间，减小病情偶然性和突发性带来的危险。
申请人：桂林电子科技大学
地址：541004 广西壮族自治区桂林市金鸡路1号
国籍：CN
代理机构：桂林市持衡专利商标事务所有限公司
代理人：陈跃琳
更多信息请下载全文后查看。
