ZQZ-CⅡ型自动气象站用户手册江苏省无线电科学研究所有限公司前言地面气象观测工作的任务是观测、编发报和编制报表。
自动气象站是使地面气象观测工作实现自动化的仪器。
Ⅱ型自动气象站是中国气象局统一组织研制的地面气象有线综合遥测站，曾用过“地面有线综合遥测仪（Ⅱ型）”的名称。
用于自动测量地面气压、温度、湿度、风向、风速、雨量、地表温度、浅层地温、深层地温等气象要素。
配备微机和“业务测报软件”后，还可实现自动编发报和编制报表。
对云、能、天等气象要素，可人工观测后将数据输入计算机。
为向用户介绍Ⅱ型自动气象站的基本结构和工作原理、主要性能、安装、使用、维护以及维修方面的一些基本知识，帮助用户安装、使用、维护、维修自动气象站，特编著本用户手册。
本手册共分六章。
第1章，基本结构和工作原理：介绍自动气象站的基本结构、硬件和软件构成及其工作原理、数据采集技术、数据的存贮等。
第2章，主要性能：介绍自动气象站的主要功能、主要测量性能和使用环境条件等。
第3章，性能测试：介绍自动气象站出厂时的性能测试方法，可供台站现场检查校验及周期检定时参考。
第4章，安装：介绍自动气象站安装前的准备工作、安装的过程和方法，以及自动气象站的操作方法。
第5章，使用：介绍自动气象站的日常使用知识，其中，编制报文报表的内容从略。
第6章，维护和维修：介绍自动气象站的日常维护工作、故障发生时判别故障的基本原则、判别各部件故障的方法及维修的方法。
手册注重规范性、可操作性、有效性。
规范性方面主要是符合气象行业标准《Ⅱ型自动气象站》和观测规范《地面有线综合遥测气象仪（Ⅱ型）观测规范》。
可操作性体现在本手册的内容回避了深奥的理论，注重实践，与实际工作中的安装、使用、维护相一致，学了就能用。
有效性是指编者吸收了众多台站以往安装、使用、维护Ⅱ型自动站的经验和教训，编入了教材，特别在故障判别和排除方面，多讲原则和方法，使你可站在较高的高度上进行观察和分析，从而使工作更加有效。
RS-QXZM高级版气象站用户手册文档版本：V1.4目录1.系统概述 (5)1.1功能特点 (5)1.2技术参数 (5)1.3产品选型 (7)1.4M1、M2监测要素搭配 (7)1.5M3监测要素搭配 (8)1.6M4、M5监测要素搭配 (8)2.设备安装 (9)2.1设备安装前检查 (9)2.2M1安装说明 (10)2.3M2安装说明 (10)2.4M3安装说明 (10)2.5M4安装说明 (11)2.6M5安装说明 (11)2.7采集终端安装 (12)2.8LED显示屏安装 (13)2.9防水箱安装 (14)2.10负氧离子安装 (15)2.11便携式三脚架设备安装 (16)2.12接线及上电 (17)3.连接软件平台 (18)3.1连接云平台 (18)3.2连接本地监控软件 (19)4.ModBus-RTU从站口通信说明 (19)5.联系方式 (20)6.文档历史 (20)附录：平台上传节点说明 (21)1.系统概述RS-QXZM高级版气象站具有1路ModBus-RTU主站接口（可通过此接口连接我公司485变送器：其中默认为1路风速，1路风向，1路土壤温度+水分+EC，1路空气温湿度，1路噪声，1路二氧化碳，1路大气压力，1路光照，1路雨雪状态，1路紫外线，1路总辐射，1路一氧化碳，1路臭氧，1路二氧化氮，1路氧气，1路空气质量，1路负氧离子，1路蒸发量；同时高级版气象站可以根据客户自己的需求任意搭配485变送器，不限于默认的485设备）、1路雨量采集（总雨量+瞬时雨量+日雨量+当前雨量），2路继电器输出；该设备可通过GPRS方式将数据上传值监控软件平台，也可以通过网口接入局域网，同时该气象站还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等；该气象站还能外接1路LED屏显示（默认点阵数96*48）。
1.1功能特点⏹具有1路ModBus-RTU主站接口可接入我公司485变送器，默认为：风速、风向、土壤温度水分、土壤ECTH、土壤PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射、CO、O3、NO2、CO2、蒸发量、负氧离子等变送器。
青海省自动气象站测试命令说明
根据省局观测网络处要求，青海省大气探测技术保障中心给各州（地、市、县）气象局配发了MILOS500型、CAWS600型和ZQZ型自动站测试线，为便于各州（地、市、县）气象局做好自动站保障维护工作，现将三种类型自动站主要测试命令描述如下：
一、MILOS500型自动站
建议测试软件使用超级终端，通讯参数是9600，n，8，1，输入以下命令：
CLI（回车） /盲打
SYSTEM（回车） /进入SYSTEM目录
SYSTEM> TYPE D：120317.LOG /显示2012年3月17日的数据SYSTEM>CLOSE /退出
二、CAWS600型自动站
建议测试软件使用超级终端或sscom32，通讯参数是9600，n，8，1，输入以下命令：
D（回车） /显示日期
T（回车） /显示时间
TEST（回车） /当收到PASS字符，说明自动站运行正常。
3CV /风速瞬时值
4CV /风向瞬时值
22CV /1分钟雨量
30CV /气温瞬时值
36CV /相对湿度瞬时值 84CV /气压瞬时值
44CV /地表温瞬时值
50CV /5cm地温瞬时值 51CV /10cm地温瞬时值 52CV /15cm地温瞬时值 53CV /20cm地温瞬时值三、ZQZ型自动站

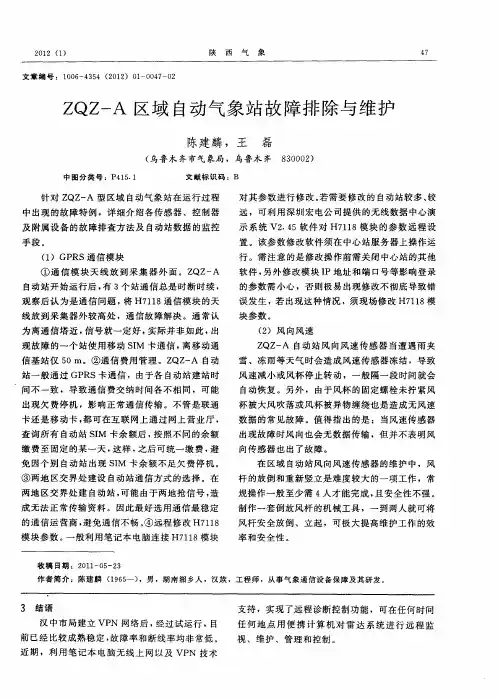

建议测试软件使用超级终端或sscom32，（1）、ZQZ-A型：通讯参数是4800，e，8，1
test（回车）显示各要素的瞬时值（2）、ZQZ-BH型：通讯参数是9600，n，8，1
Samples（回车）显示各要素的瞬时值
注：若有什么疑问或建议，请打自动站故障台电话。

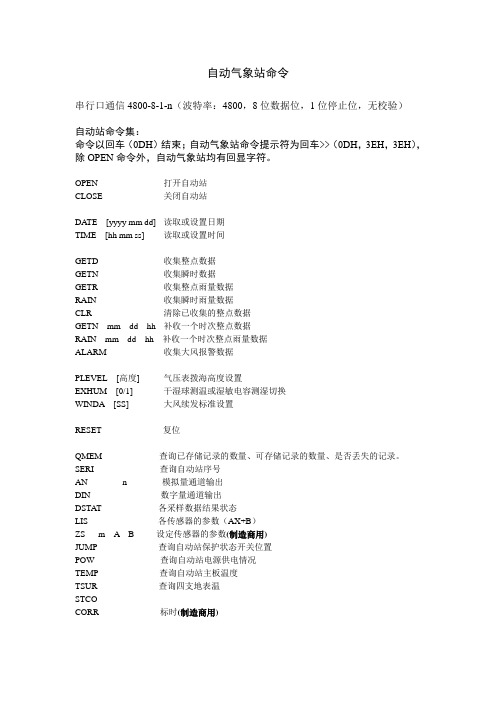

自动气象站命令串行口通信4800-8-1-n（波特率：4800，8位数据位，1位停止位，无校验）自动站命令集：命令以回车（0DH）结束；自动气象站命令提示符为回车>>（0DH，3EH，3EH），除OPEN命令外，自动气象站均有回显字符。
OPEN 打开自动站CLOSE关闭自动站DA TE [yyyy mm dd] 读取或设置日期TIME[hh mm ss] 读取或设置时间GETD 收集整点数据GETN 收集瞬时数据GETR 收集整点雨量数据RAIN 收集瞬时雨量数据CLR 清除已收集的整点数据GETN mm dd hh 补收一个时次整点数据RAIN mm dd hh 补收一个时次整点雨量数据ALARM 收集大风报警数据PLEVEL[高度] 气压表拨海高度设置EXHUM[0/1] 干湿球测温或湿敏电容测湿切换WINDA[SS] 大风续发标准设置RESET 复位QMEM 查询已存储记录的数量、可存储记录的数量、是否丢失的记录。
SERI 查询自动站序号AN n 模拟量通道输出DIN 数字量通道输出DSTA T 各采样数据结果状态LIS 各传感器的参数（AX+B）ZS m A B 设定传感器的参数(制造商用)JUMP 查询自动站保护状态开关位置POW 查询自动站电源供电情况TEMP 查询自动站主板温度TSUR 查询四支地表温STCOCORR 标时(制造商用)计算机与自动站通信，可以在串行电缆将计算机和自动站正确连接后进行。
通信速率等参数必须为：4800bps，8位数据位，1位停止位，无校验。
计算机欲与自动站建立通信，首先要发送“OPEN”命令，以打开自动站，当自动站发出回显信息（提示时间等）并表示自动站已打开后，才可以进行交互式通信。
同样，当计算机要结束与自动站间的通信时，发送“CLOSE”命令，当自动站发出回显信息并表示自动站已并闭后，计算机就可以做其它事情，让自动站独立运行。
交互式通信包括通过计算机读取自动站的数据和信息以及对自动站内各参数等进行设置：“DATE”命令——读取或设置自动站的日期，DATE命令后不加参数为读取自动站的日期，加上年、月、日为设置自动站的日期。

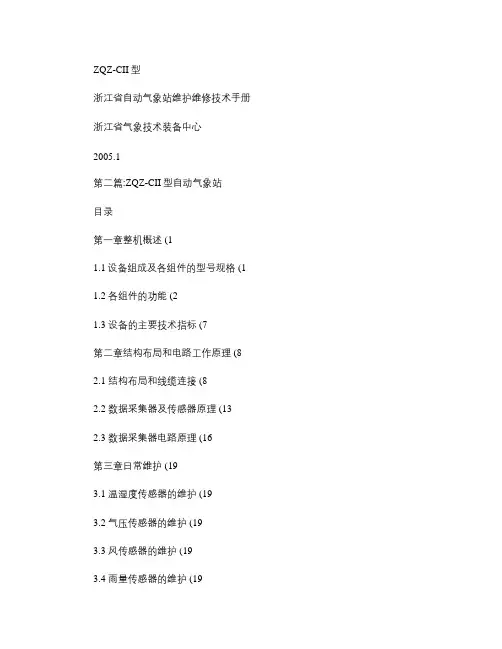

ZQZ-CII型浙江省自动气象站维护维修技术手册浙江省气象技术装备中心2005.1第二篇:ZQZ-CII型自动气象站目录第一章整机概述 (11.1设备组成及各组件的型号规格 (1 1.2 各组件的功能 (21.3 设备的主要技术指标 (7第二章结构布局和电路工作原理 (8 2.1 结构布局和线缆连接 (82.2 数据采集器及传感器原理 (13 2.3 数据采集器电路原理 (16第三章日常维护 (193.1 温湿度传感器的维护 (193.2 气压传感器的维护 (193.3 风传感器的维护 (193.4 雨量传感器的维护 (193.5 地温的维护 (203.6 采集器的维护 (213.7 微机和打印机的维护 (213.8 电源的维护 (213.9 UPS的维护 (21第四章现场故障判断与排除 (224.1 现场判断故障的原则、步骤和方法 (22 4.2 用“替代”的方法判断故障 (26第五章常见故障分析与排除 (315.1 采集通信: (315.2 湿度显示异常: (335.3 温度显示异常: (345.4 风传感器故障 (345.5 雨量故障 (355.6 地温故障 (365.7 气压故障 (365.8 电源故障 (37220V~ 220V~ 220V~ 第一章整机概述1.1设备组成及各组件的型号规格1.1.1 设备组成Ⅱ型自动气象站由传感器、数据采集器和后备电源、微机和UPS 电源、打印机、电缆等组件组成,可用“图表 1 Ⅱ型自动气象站的设备组成示意图”示意。
图表 1 Ⅱ型自动气象站的设备组成示意图1.1.2 各组件的型号规格1.1.2.1 传感器1. 气压传感器PTB200系列气压表芬兰Vaisala 公司制造2. 温度和湿度传感器HMP45D 湿度与温度探头芬兰Vaisala 公司制造3. 风向和风速传感器EC9-1高动态性能测风传感器长春气象仪器研究所制造4. 雨量传感器SL3型遥测雨量传感器上海气象仪器厂制造5. 地温传感器WZP-010温度传感器江苏省无线电科学研究所有限公司制造1.1.2.2 数据采集器ZQZ-CⅡ江苏省无线电科学研究所有限公司制造1.1.2.3后备电源ZQZ-电源江苏省无线电科学研究所有限公司制造1.1.2.4 微机联想开天6410或同类产品联想有限公司制造1.1.2.5 UPSSmart-UPS 美国APC公司制造1.1.2.6 打印机EPSON-1600KⅢ爱普生有限公司制造1.2 各组件的功能1.2.1 传感器的功能传感器将对应气象要素的变化转换成电量的相应变化。
第二部分概述新型自动气象站使用手册目录新型自动气象站使用手册1、概述1. 1、新型自动气象站的设计原则提高防灾减灾能力，做好应对气候变化工作，是党和政府对气象部门的根本要求，也是气象工作者的重要责任。
做好这些工作，核心是提高预报预测准确率，根本是增强防御和减轻气象灾害的服务能力，而综合气象观测系统提供的准确、可靠的观测数据，是提高预报预测准确率和服务能力的重要保证。
为了满足天气、气候需要的基本气象资料，形成天气、气候要素长期、连续和稳定可靠观测能力，必须进一步提升我国地面气象观测的自动化水平。
新型自动气象站是按照统一标准、统一功能、统一结构、统一方法、统一规范的设计思路, 做到各部件或模块互换的自适应，形成统一型号的第二代自动气象站，达到满足现有气象观测站的气候观测、天气观测和区域观测业务的需要。
新型自动气象站是按照统一的功能规格书为标准，组织设计、研发，由中国气象局组织统一考核，考核通过，并经过定性可进入列装。
1. 2、新型自动气象站的设计依据现代气象业务对综合气象观测提出了更高的要求，目前现有自动气象站在观测能力上存在着严重不足，同时技术落后，功能规格不统一，致使型号繁多。
当今现代电子测量和控制技术得到快速发展，我国近十年來地面气象观测站网大量使用自动气象站和自动气候站考核取得了许多成功的经验，为实现具备多功能、全要素、统一型号的第二代自动气象站提供基础。
新型自动气象站的主要设计依据包括：⑴中国气象局关于发展现代气象业务的意见；⑵综合气象观测系统业务发展指导意见；⑶WMO CIMO《气象仪器和观测方法指南(第六版)》；⑷中国气象局《地面气象观测规范》(2003年)；⑸自动气象站质量控制程序指南(ET AWS-4, FINAL REPORT, Aimex 3. WMO . CBS )(6)NOAA Automated Surface Obseiving System (ASOS) User's Guide 1998.31. 3、新型自动气象站的结构设计新型自动气象站釆用了当今成熟的、稳定的、先进的电子测量、数据传输和控制系统技术, 设计基于现代总线技术和嵌入式系统技术构建的自动气象站，满足地面气象观测全要素自动观测。
目录第一章系统概述--------------------------------------------------------------------------------------- 21.1 概述--------------------------------------------------------------------------------------------- 21.2 系统构成--------------------------------------------------------------------------------------- 21.3 系统特点--------------------------------------------------------------------------------------- 21.4 系统配置清单--------------------------------------------------------------------------------- 3 第二章传感器、设备主要参数与安装说明------------------------------------------------------- 42.1 传感器主要参数------------------------------------------------------------------------------ 42.2 设备主要参数--------------------------------------------------------------------------------- 42.3 设备安装说明--------------------------------------------------------------------------------- 5第三章数据采集控制器使用说明------------------------------------------------------------------- 83.1 概述--------------------------------------------------------------------------------------------- 83.2 传感器接口说明------------------------------------------------------------------------------ 83.3 技术指标-------------------------------------------------------------------------------------- 93.4 数据采集控制器的使用方法-------------------------------------------------------------- 103.5 按键与显示介面介绍----------------------------------------------------------------------- 10 第四章监测分析软件的介绍与使用---------------------------------------------------------------- 144.1 概述-------------------------------------------------------------------------------------------- 144.2 安装、卸载与运行--------------------------------------------------------------------------- 154.3 登陆界面与主菜单介绍--------------------------------------------------------------------- 174.4 实时数据的界面操作------------------------------------------------------------------------ 184.5 全要素实时曲线界面操作------------------------------------------------------------------ 194.6 单要素实时曲线界面操作------------------------------------------------------------------ 204.7 历史趋势界面操作--------------------------------------------------------------------------- 214.8 通讯参数的设置------------------------------------------------------------------------------ 224.9 子站参数设置与管理------------------------------------------------------------------------ 234.10 子站参数浏览------------------------------------------------------------------------------- 244.11 子站时间校对------------------------------------------------------------------------------- 244.12 子站容量控制操作------------------------------------------------------------------------- 254.13 导出数据的操作---------------------------------------------------------------------------- 25 后记-------------------------------------------------------------------------------------------------------- 26第一章系统概述1.1 概述：DZR-N2自动气象站是由大自然测控技术有限公司研制开发，针对温度、湿度、降雨量、风速和风向五种环境要素的综合监测系统。
资料4：⾃动⽓象站实⽤⼿册-第三编（地⾯⽓象测报业务系统软件使⽤）地⾯⽓象测报业务系统软件使⽤第⼗五章软件组成和功能第⼀节软件组成地⾯⽓象测报业务系统软件（2004版）包括⾃动⽓象站监控软件（SAWSS）、地⾯⽓象测报业务软件（OSSMO）、⾃动⽓象站接⼝和通讯组⽹接⼝软件（CNIS）。
另有⾃动⽓象站数据质量控制（AWSDataQC）和地⾯⽓象测报业务软件报警器（OSSMOClock）两个辅助软件。
总体结构如下：除主执⾏程序⽂件外，各功能模块软件采取程序控件和动态链接库编写，按照软件功能的不另有WeatherSymbol.TTF Ture Type字库⽂件，安装在操作系统下的Fonts⽂件夹下。
本书中的内容均以OSSMO 2004 V3.0.10版本的软件为基础，涉及到软件故障的处理内容该版本已经修改过的不再描述。
部分内容若与《地⾯⽓象测报业务系统软件操作⼿册》不⼀致时，以本书内容为准。
第⼆节软件功能1.⾃动⽓象站监控软件⾃动⽓象站监控软件（SAWSS）是⾃动⽓象站采集器与计算机的接⼝软件，它能实现对采集器的控制；将采集器中的数据实时的调取到计算机中，显⽰在实时数据监测窗⼝，写⼊规定的采集数据⽂件和实时传输数据⽂件；对各传感器和采集器的运⾏状态进⾏实时监控；与地⾯⽓象测报业务软件挂接，可以实现⽓象台站各项地⾯⽓象测报业务的处理；还能与中⼼站相联实现⾃动⽓象站的组⽹。
SAWSS与⾃动站采集接⼝采⽤ActiveX DLL的⽅式进⾏连接，不同型号的⾃动⽓象站只要遵循⾃动⽓象站数据接⼝标准，建⽴相应的动态链接库，即可实现与本软件的挂接。
⽬前可以挂接的⾃动⽓象站包括华创升达⾼科技发展中⼼和天津⽓象仪器⼚的CAWS系列、Vaisala公司的Milos系列、长春⽓象仪器⼚的DYYZⅡ系列、江苏⽆线电研究所的ZQZ_CⅡ系列和⼴东省⽓象技术装备中⼼的ZDZII型。
该软件功能模块主要包括数据采集、数据查询、⾃动站维护、系统参数、⼯具和帮助等。
