地下室工程测量方案

淮北望湖新城商业街区项目

工

程

测

量

方

案

编制人：

审核人：

审批人：

编制单位：湖北金潭建筑工程有限公司望湖新城商业街项目部

编制日期： 年 月 日

湖北金潭建筑工程有限公司

2 目 录

一 工程概况 ......................................................................................................................................... 3

二 编制及测量依据 ............................................................................................................................. 3

三 工程测量定位 ................................................................................................................................. 3

四 质量保证体系 ............................................................................................................................... 11

五 质量保证措施 ............................................................................................................................... 12

地下室沉降观测点施工方案

引言

地下室沉降观测是建筑工程施工过程中非常重要的一项工作，它能够实时监测地下室的沉降情况，为工程施工管理提供依据。本文将重点介绍地下室沉降观测点的施工方案，包括选点原则、测量方法和数据分析等内容。

选点原则

1. 应选择建筑物的主体结构上方靠近地下室的区域作为观测点，以保证观测点能够准确反映地下室的沉降情况；

2. 观测点应尽量远离可能引起沉降的影响因素，如施工设备、挖掘等；

3. 观测点的位置应均匀分布在地下室的不同区域，以全面了解沉降的空间分布情况。

施工方案

步骤一：确定观测点位置

1. 在地下室区域绘制网格线，并确定每个网格的尺寸；

2. 根据选点原则，在每个网格内选择一个观测点，并用永久性标记标记其位置。

步骤二：准备测量设备

1. 测量设备应包括沉降仪、水准仪等；

2. 定期检查和校准测量设备，确保其准确性和稳定性。

步骤三：安装观测设备

1. 根据选点位置，在每个观测点处挖掘一个足够深的孔洞，孔洞直径约为30cm，深度约为50cm；

2. 在孔洞中放置沉降仪，并使用固定设备将其固定，确保其稳定性；

3. 在孔洞周围设置警示标志，以防止人为破坏。

步骤四：测量和记录数据

1. 按照预定的测量频率，进行沉降观测；

2. 使用水准仪对每个观测点进行高程测量，并记录数据；

3. 每次测量后，及时将数据记录到电脑或纸质表格中，确保数据的完整性和准确性。 数据分析

1. 对测量数据进行统计和分析，计算每个观测点的沉降量；

2. 根据观测数据的变化趋势，判断地下室的沉降情况；

3. 如果某个观测点的沉降量超过警戒值，应立即采取行动，并根据需要调整施工方案。

结论

通过合理选择观测点位置、正确施工观测设备以及科学分析测量数据，地下室沉降观测能够对工程施工提供重要的参考依据。在实际施工中，施工方案应根据具体情况进行调整并及时采取相应措施，以保证地下室的稳定和安全。

防空地下室工程测量规范最新版本

为进一步规范人防工程竣工测绘活动，现对有关人防测绘的工作内容、技术标准和成果格式提出以下要求：

一、测绘准备工作

（一）建设单位应委托具有相应测绘资质的单位承担人防工程竣工测绘任务，并向测绘单位提供防空地下室建设许可证或人防工程开工报告、待测工程的建筑竣工图（含*.dwg格式的电子图）。

（二）测绘单位应熟悉待测人防工程图纸，了解待测工程范围、口部个数、战时功能房间布局等，对于信息不明确、范围不清楚的应及时与建设单位和设计、施工等有关单位沟通。防止出现漏测人防区域或非人防区域计入人防范围的现象发生。

二、相关技术要求

（一）人防工程竣工测量，平面坐标系统应采用2000国家大地坐标系，高程系统应采用1985国家高程基准。作业方法和技术要求应符合最新版的《城市测量规范》要求。不得擅自对坐标系和成果数据进行平移、旋转和缩放。

（二）人防工程地形图比例尺应与当地城市基础地形图比例尺一致，一般不得小于1:500。 （三）人防工程的面积计算应依据最新版的《建筑工程建筑面积计算规范》和《山东省防空地下室工程面积计算规则》进行。

（四）人防工程竣工测量内容应包括：测量人防工程外轮廓边界点坐标、各层室内地坪高程；测绘人防工程内部空间布局；计算人防工程建筑面积；测绘人防工程出地面口部及其他附属设施、地上建筑物、周边地物地貌。

（五）竣工测量成果应采用统一标准格式的图纸和电子文档（图形数据格式为*.dwg，文档数据格式为*.doc），人防工程竣工测量成果资料应归档永久保存。

三、测绘成果整理

（一）测绘报告。应包括工程概况、工程面积测量计算结果、相关说明和图示。

1、工程概况包括：防空地下室建设许可证或人防工程开工报告的证载基本信息和工程情况介绍。具体为：批文证号、人防工程项目名称、建设单位、项目位置、建筑面积、使用面积、战时用途、平时用途等（如测绘项目存在分期竣工的情况，应说明本次竣工测量的范围），并附人防工程防护单元基本信息表（详见附件）。

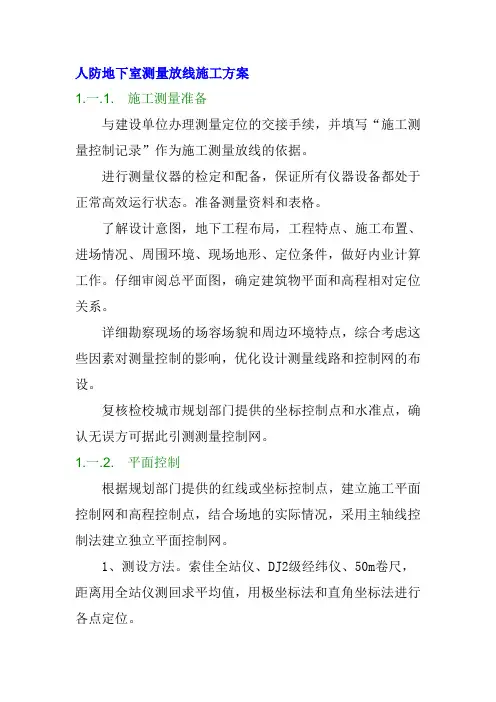

人防地下室测量放线施工方案

1.一.1. 施工测量准备

与建设单位办理测量定位的交接手续，并填写“施工测量控制记录”作为施工测量放线的依据。

进行测量仪器的检定和配备，保证所有仪器设备都处于正常高效运行状态。准备测量资料和表格。

了解设计意图，地下工程布局，工程特点、施工布置、进场情况、周围环境、现场地形、定位条件，做好内业计算工作。仔细审阅总平面图，确定建筑物平面和高程相对定位关系。

详细勘察现场的场容场貌和周边环境特点，综合考虑这些因素对测量控制的影响，优化设计测量线路和控制网的布设。

复核检校城市规划部门提供的坐标控制点和水准点，确认无误方可据此引测测量控制网。

1.一.2. 平面控制

根据规划部门提供的红线或坐标控制点，建立施工平面控制网和高程控制点，结合场地的实际情况，采用主轴线控制法建立独立平面控制网。

1、测设方法。索佳全站仪、DJ2级经纬仪、50m卷尺，距离用全站仪测回求平均值，用极坐标法和直角坐标法进行各点定位。 2、测设过程

（1）仪器检测。工程中所使用的全部计量仪器设备，经过市级以上计量检测站检测合格后投入使用。

（2）点位初定。控制点标桩采用混凝土浇筑成300×300×1000mm的墩体，墩顶覆盖200×200×4mm厚的钢板，定点时，先粗略定下各点位置，并埋下标桩，四周填实。

（3）精确定位。根据前面确定的方法在各标桩上精确定点，用钢凿在钢板上刻“+”字标记，“+”字标记中心即为控制点位置，该点与相邻点形成180°角时，偏差在±10″之内，形成90°角时，在90°±5″以内，边长精度为1/20000。

（4）检测。检测是为了检查控制点测设是否有误，以及计算控制网的测量精度，DJ2经纬仪两测回测角距离往返观测，最后根据所测数据平差计算坐标值和测量精度。

1.一.3. 高程控制

以规划部门或业主提供的水准基点为原始控制点，在各个平面控制桩上往返测量高程，形成一个闭合环。高程测量的精度，以S3级自动安平水准仪按三等水准的要求测设。根据现场的实际情况，将正负零的标桩固定在妥善位置，并定期校核，以防标桩被碰动或沉降。
