地下室工程施工方案

上海崇明县陈家镇滨江生态休闲运动居住社区2号地块B区7号人防车库

上海舜元建设（集团）有限公司 1 人防地下室工程施工方案

一、建筑概况

本工程地下二层；室外地面设计标高8.0m；甲类单建式地下人防工程。防护等级为核6级，常6级，战时设三个二等人员掩蔽体和一个移动电站。平时为二类地下停车库，设二个防火区，防火等级一级，防水等级二级，平时停车160辆。

本工程总建筑面积7050㎡，人防总面积5318㎡，非人防面积1732㎡，总使用面积4934㎡，总掩蔽面积3866㎡，总掩蔽人数3866人。

整个人防地下室分三个防护单元；十二个抗爆单元；密闭通道、扩散室、进风竖井、集气室、进风机房、滤毒室、防毒通道、简易洗消间、扩散室、排风竖井组成。各单元、房间之间，各单元、房间与外界通道均设钢筋混凝土防护密闭门或密闭门。施工参考图集有国标FJ01-04(建筑),国标FG01-03（结构）。

二、结构概况

地下室底基础底板，外墙、顶板、梁混凝土为结构自防水C35混凝土，抗渗等级P6，混凝土中掺入SF-C改性聚丙烯纤维，掺入量为1kg/方。所有混凝土均采用商品混凝土。钢筋有热扎HPB235级、HRB335级和HRB400级，钢筋连接方式：基础底板、梁、顶板中直径大于等于16的均采用直螺纹连接，直径小于16的钢筋采用绑扎搭接或者电弧焊；墙板、框架柱纵向钢筋直径大于12的连接采用电渣压力焊，小于12的采用绑扎搭接。地下室底板承台、集水井、电梯井等落深的井均采用砖胎膜，下翻梁采用240mm厚普通粘土砖；电梯井、集水井采用370mm厚度粘土砖。地下室墙板、顶板模板采用胶木板拼装，模板竖肋采用40×80mm的楞木；横楞采用双根A48钢管，A14伞形卡止水螺杆对拉。所有地下室迎水面墙体模板、临空墙模板的固定螺栓均采用止水螺杆。所有预埋件均采用Q235B钢板，外露部分红丹底漆2道，防锈面漆2道。后浇带必须在顶板完成60天后浇筑。 上海崇明县陈家镇滨江生态休闲运动居住社区2号地块B区7号人防车库

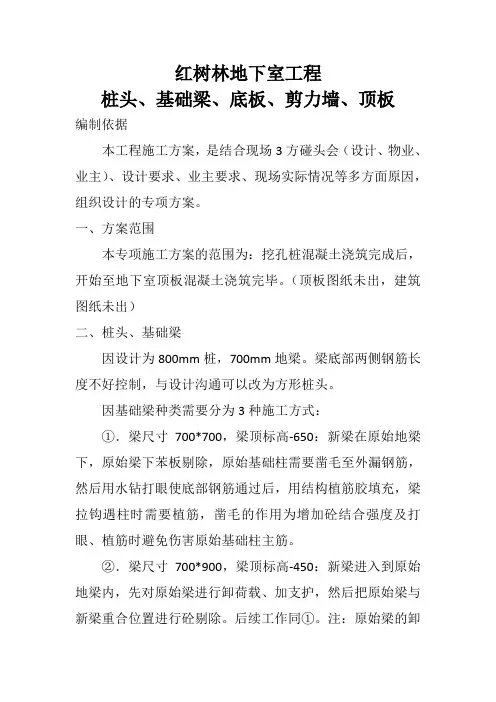

红树林地下室工程

桩头、基础梁、底板、剪力墙、顶板

编制依据

本工程施工方案，是结合现场3方碰头会（设计、物业、业主）、设计要求、业主要求、现场实际情况等多方面原因，组织设计的专项方案。

一、方案范围

本专项施工方案的范围为：挖孔桩混凝土浇筑完成后，开始至地下室顶板混凝土浇筑完毕。（顶板图纸未出，建筑图纸未出）

二、桩头、基础梁

因设计为800mm桩，700mm地梁。梁底部两侧钢筋长度不好控制，与设计沟通可以改为方形桩头。

因基础梁种类需要分为3种施工方式：

①．梁尺寸700*700，梁顶标高-650：新梁在原始地梁下，原始梁下苯板剔除，原始基础柱需要凿毛至外漏钢筋，然后用水钻打眼使底部钢筋通过后，用结构植筋胶填充，梁拉钩遇柱时需要植筋，凿毛的作用为增加砼结合强度及打眼、植筋时避免伤害原始基础柱主筋。

②．梁尺寸700*900，梁顶标高-450：新梁进入到原始地梁内，先对原始梁进行卸荷载、加支护，然后把原始梁与新梁重合位置进行砼剔除。后续工作同①。注：原始梁的卸荷载与支护方案为，地面支护点硬化采用砼或者钢板地角→在原始地梁侧面上部进行药栓埋板钢管焊接支撑→原始梁砼剔凿，不破坏钢筋→钢筋绑扎→模版支撑→砼浇筑

③．梁尺寸700*1050，梁顶标高-50：新梁把原始地梁全部包含在内，原始梁下苯板剔除，凿除所有新旧梁柱相接位置的保护层至外漏钢筋，然后用水钻打眼使底部钢筋通过后，用结构植筋胶填充，新梁拉筋遇原始梁柱时，均采用植筋。

三、基础剔除

在新基础梁强度达到75%以上时，开始进行基础剔除，剔除方案为在不扰动原基础的情况下进行。不采用凿击方法，采用水磨钻或切割方案。

四、二次挖方

基础桩、梁施工完成后，进行地下室的二次挖方，挖方深度约1.5米，挖方约300m³。因为场地限制，使用人工进行挖方，并外运。

五、土方加固、垫层、防水

在二次挖方过程中，分段进行土方加固，用砼喷射方案，在原土层侧墙上进行钢筋固定挂铁网喷射灰浆加固。

基础工程地下室施工方案

5.1定位测量：

遵循先整体后局部和高精度控制工作程序，根据建设单位提供的水准点和建筑红线，在现场内建立包括建筑物主轴线在内的控制网，并做出相应的控制基准点。

本工程为四边形，为精确控制其投测效果，采用直角坐标系和极坐标的方法，根据计算结果，采用经纬仪和50m钢卷尺，划出其轨迹并进行封闭连接。

5.2降水措施

5.2.1降水形式为基坑内大口井降水，基坑内设16口大口井，外设3口观察井，井深10m左右（根据帷幕深度确定），土方开挖前10～15天开始降水。土方开挖至设计标高后，大口井之间采用300×500mm的盲沟相连，盲沟内铺设砟石。基础底板施工前，采取跳封法封闭大口井，保留一半大口井，待基础底板施工完，满足设计要求后，再进行封井。

5.2.2大口井主要施工方法：

㈠施工顺序

钻机成孔Φ600——安装井管——填渣石——洗井——下泵——井点保护——观测记录

㈡技术要求

钻机成孔要求泥浆比重＜1.05，下管前保证井底沉渣厚度≯20cm，井管安装采用4片竹片10#双铝丝捆牢，保证管口不错位选择透水效果好的DN300无砂砼管并保证井管居中安装，从井管周围对称缓慢填入渣石。填至井口1~2m时用黏土填实，没有异常情况立即洗井，直至水清砂净，测量井深然后下泵，下泵深度应距井底1~1.5m左右，井口应高于地面20至50cm加盖保护，做好观测记录。

5.3土方开挖

本工程土方开挖：槽底基础外边留0.8m的工作面，基坑放坡为1∶1。开挖时分两部进行，第一步采用机械开挖，挖至底板垫层下皮标高。第二步采用人工开挖，挖至低坑垫层下皮标高。当机械挖至槽底标高附近时，预留200至300mm厚土层，用人工清槽，以防超挖，应配备足够的人力清槽，保证人工清槽土方能用至挖掘机工作范围以内用挖掘机将清出的土方装车运走。

对地面洒落的余土应用装载机随时清理装车，为保证施工道路通畅和场地平整现场配备腿土机一台随时平整场地和道路。

1

马鞍山秀山信达城

地下室工程地下室与主楼地下室

后浇带施工专项方案

安徽建工集团有限公司

二〇一三年六月

2 地下室工程地下室与主楼地下室

后浇带施工专项方案

秀山信达一期工程坐落于五担岗路以东，北三路以南，霍里山路以西，冯桥路以北。地下室面积约为5.0万㎡，地下一层，地上17～30层，高层53.25m～90.95m。地下车库的地下部分与1～15号楼的地下室为一整体（无4#、14#楼），平面形状呈较规则形状分布，南北长大约235.150m，东西宽约223.630m。

地上部分由13个单体住宅楼组成，地下室开挖深度：-4.6m～-5.6m，基坑面积大。目前基坑开挖自然深度约4m，基坑支护采用边坡喷锚支护，明沟排水。基础形式分为桩基、筏板基础和独立基础三种。根据本项目实际情况，我方采取先将主楼地下室底板施工至后浇带位置断开，待主楼上部结构施工至十层顶板，开始施工车库地下室部分。为确保该项目工程质量和后浇带防水抗渗，采取如下施工措施：

1、土方开挖措施

该工程的施工任务重，结合工程结构特点，确立了先开挖单体主楼地下室，每个单体集中开挖方法。开挖前制定土方开挖方案，确定开挖顺序和车辆运输路线，保证车辆安全和快速的行驶。绘制基坑开挖图，确定开挖路线、顺序、基底标高、边坡坡度、集水井位置及运输线路。土方开挖采用反铲挖掘机，为保证开挖深度符合设计要求，防止超挖，测量放线人员要随时配合放线、抄平工作，挖至接近槽底时，主楼基坑底部预留30cm原状土，由人工清槽。

每栋楼单体基底开挖尺寸，应按每个单体基础沉降后浇带设置在 3 柱网内所有土方，确保砼垫层浇筑在沉降后浇带外侧，不得小于2m。

2、基坑排水措施

①水文地质

②、计算依据及参考资料

本工程计算基坑井点明渠排水计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-2012)。

③、计算过程

a、基坑总涌水量计算：

本工程基坑开挖由业主单位直接分包，基坑采用放坡开挖且基坑边界较远离地面水源：
