安装配电柜的合同书

配电柜购销合同

甲方：（以下简称甲方）

乙方：（以下简称乙方）

甲方委托乙方承担壹台发电机房配电柜生产制造任务。根据《中华人民共和国合同法》有关规定，经甲、乙双方商议，在公平、公正的基础上，达成一致协议，特订立此合同。有关条款如下：

一、配电柜主要部件及配件报价清单如下：

名称 型号 数量 单价（元） 价格（元） 备注

二、此报价含运费、安装费等所有税费，乙方在交货验收时须提供全额正规发票。在产品全部到位后，无质量问题，甲方在三日内完成验收，验收完一周内付款合同总金额的50%,余款在验收合格一年后，无质量异议，甲方在到期日后一周内支付。

三、质量要求：

1. 开关柜表箱整体有3C认证,钢板为冷轧板，厚度1.5mm;按甲方认可的图纸生产；

2. 电度表、断路器采用正泰产品；表记需有防伪条形码；

3. 箱体内部件均按乙方提供的详单供货；

4. 门锁为防盗锁；

四 验收标准：按乙方投标文件中提供的详细资料验收，乙方产品须提供合格证

等证明材料，在材料到现场后由甲方组织检验。按照甲方确认的款式为标准，产品质量符合相关的国家或行业标准；

五、运输费用承担：材料由乙方负责发运到甲方指定地点，费用由乙方承担；

六、工程地点：；

七、安装完成期限：2010年4月20日前乙方交付完毕，每推迟一天完成，需向甲方按合同总金额的1%交付违约金。

十、质量保证及售后服务

1、保证产品质量,包装完好无损伤，设备材料必须为正装新品。

2、自工程验收完成之日起，在正常使用情况下，质量保证一年。人为操作失误，材料费用由甲方负担。

3、保修期内出现质量问题,接甲方通知后,24小时内上门免费维修，零部件免费更换。

4.其他售后问题按乙方投标书中承诺条款执行；

十一、违约责任：

合同双方任何一方不能履行或不能完全履行合同条款均属于违约。违约造成的直接经济损失，均由违约方负担。乙方所提供产品不能达到合同所承诺之条件，甲方可要求退换货，并要求乙方承担相应经济损失。

配电箱设置及制作

配电箱及开关箱的设置与制作

１.施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。

２.总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。

３.配电箱、开关箱应采用冷轧钢板制作，钢板厚度1.2~2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱门均应设加强筋，箱体表面应做防腐处理。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8~1.6m。

４.配电箱、开关箱内的电器（含插座）应先紧固在金属电器安装板上，不得歪斜和松动，然后方可整体紧固在配电箱、开关箱箱体内。总配电箱（配电柜）也可采用电气梁安装方式。金属电器安装板与金属箱体应做电气连接。

５.配电箱、开关箱内的连接，必须采用铜芯绝缘导线。导线的颜色应为：相线L1（A）、L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；PE线的颜色为绿黄双色。导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。

６.配电箱、开关箱内必须设N线端子(排)和PE线端子(排)，N线端子(排)必须与金属电器安装板绝缘，PE线端子(排)必须与金属电器安装板做电气连接。总配电箱(柜)N线端子排和PE线端子排的接线点数应为n+1（n—配电箱的回路数）；分配电箱N线端子排和PE端子排接线点数至少两个以上；开关箱应设N线端子和PE线端子。

７.配电箱、开关箱的金属体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体均必须采用软铜线做电气连接。

8.配电箱、开关箱内电器安装板上电器元件的间距，垂直方向应不小于80mm；水平方向不小于20mm。 9.配电箱、开关箱的导线进出口应设在箱体的底面，进出线孔必须用橡胶护线环加以绝缘保护，进出线不得与箱体直接接触；箱体支架的横梁上应预留进出线固定孔。

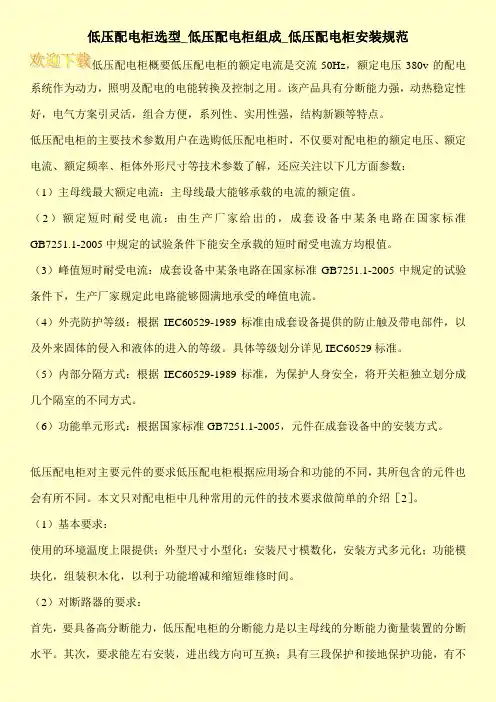

低压配电柜选型_低压配电柜组成_低压配电柜安装规范

低压配电柜概要低压配电柜的额定电流是交流50Hz，额定电压380v的配电系统作为动力，照明及配电的电能转换及控制之用。该产品具有分断能力强，动热稳定性好，电气方案引灵活，组合方便，系列性、实用性强，结构新颖等特点。

低压配电柜的主要技术参数用户在选购低压配电柜时，不仅要对配电柜的额定电压、额定电流、额定频率、柜体外形尺寸等技术参数了解，还应关注以下几方面参数：

（1）主母线最大额定电流：主母线最大能够承载的电流的额定值。

（2）额定短时耐受电流：由生产厂家给出的，成套设备中某条电路在国家标准GB7251.1-2005中规定的试验条件下能安全承载的短时耐受电流方均根值。

（3）峰值短时耐受电流：成套设备中某条电路在国家标准GB7251.1-2005中规定的试验条件下，生产厂家规定此电路能够圆满地承受的峰值电流。

（4）外壳防护等级：根据IEC60529-1989标准由成套设备提供的防止触及带电部件，以及外来固体的侵入和液体的进入的等级。具体等级划分详见IEC60529标准。

（5）内部分隔方式：根据IEC60529-1989标准，为保护人身安全，将开关柜独立划分成几个隔室的不同方式。

（6）功能单元形式：根据国家标准GB7251.1-2005，元件在成套设备中的安装方式。

低压配电柜对主要元件的要求低压配电柜根据应用场合和功能的不同，其所包含的元件也会有所不同。本文只对配电柜中几种常用的元件的技术要求做简单的介绍［2］。

（1）基本要求：

使用的环境温度上限提供；外型尺寸小型化；安装尺寸模数化，安装方式多元化；功能模块化，组装积木化，以利于功能增减和缩短维修时间。

（2）对断路器的要求：

首先，要具备高分断能力，低压配电柜的分断能力是以主母线的分断能力衡量装置的分断水平。其次，要求能左右安装，进出线方向可互换；具有三段保护和接地保护功能，有不

配电柜的安装接线的规范

1 元器件安装

1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件

需要的灭弧距离

拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险

1.2 组装前首先看明图纸及技术要求

1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符

1.4 检查元器件有无损坏

1.5 必须按图安装 (如果有图）

1.6 元器件组装顺序应从板前视，由左至右，由上至下

1.7 同一型号产品应保证组装一致性

1.8 面板、门板上的元件中心线的高度应符合规定

元件名称 安装高度（m）

指示仪表、指示灯 0.6-2.0

电能计量仪表 0.6-1.8

控制开关、按钮 0.6-2.0

紧急操作件 0.8-1.6

组装产品应符合以下条件：

操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10

对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12

对于发热元件 (例如管形电阻、散热片等)

的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法

1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线 上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的 标志牌外，标志牌不得固定在元件本体上。 a)

端子的标识

15

标号应完整、清晰、牢固。标号粘贴位置应明确、醒目
