桥梁工程施工监测方案范本

一、引言

本桥梁工程施工监测方案是为了保障桥梁工程施工的安全顺利进行，减少施工中可能出现的安全风险和损失而编制的。对于桥梁施工监测的范围、内容、方法和要求等方面做了详细的规定，以确保施工过程中各项监测工作得到有效的实施和监测数据得到准确的采集和分析。

二、监测范围

桥梁工程施工监测范围包括但不限于以下内容：

1. 桥梁主体结构的施工监测：包括桥梁桩基承台施工、箱梁浇筑、拱桥拱肋安装等主体结构工程；

2. 施工场地的沉降监测：包括桩基承台施工过程中可能引起的周边地面沉降情况；

3. 施工过程中的水文气象监测：包括监测施工过程中的降雨、风速等气象条件对施工的影响；

4. 施工现场的安全监测：包括监测施工现场人员的安全状况和施工设备的安全情况等。

三、监测内容

桥梁工程施工监测内容包括但不限于以下内容：

1. 结构变形监测：包括桥梁结构的轴力、弯矩、剪力等变形情况的监测；

2. 水平位移监测：包括桥梁结构的水平位移情况的监测；

3. 垂直位移监测：包括桥梁结构的垂直位移情况的监测；

4. 桥台、桥墩倾斜监测：包括桥台、桥墩倾斜情况的监测；

5. 沉降监测：包括桥梁结构的沉降情况的监测；

6. 温度监测：包括桥梁结构的温度情况的监测。

四、监测方法

桥梁工程施工监测的方法主要包括以下几种：

1. 传感器监测法：通过安装传感器对桥梁结构的各项监测数据进行实时采集和处理；

2. 测量监测法：通过测量仪器对桥梁结构的变形、位移等监测数据进行测量和分析； 3. 视觉监测法：通过现场实时监控摄像头对桥梁结构进行实时监测和录像。

五、监测要求

桥梁工程施工监测的要求主要包括以下几点：

1. 监测数据的准确性：监测数据必须准确无误，不存在人为偏差或错误；

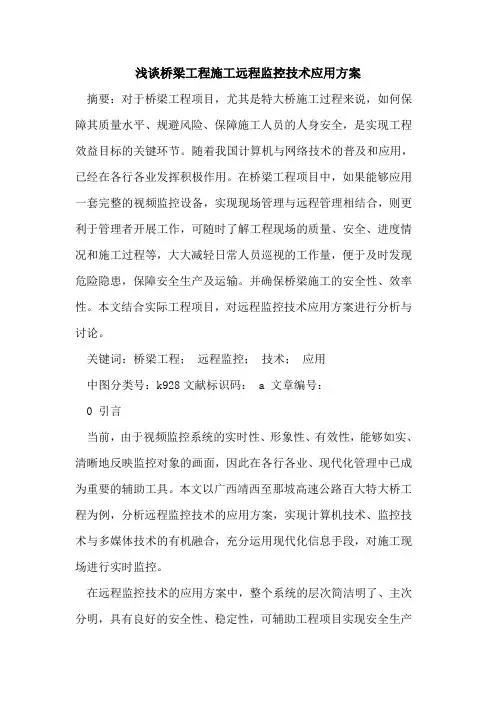

浅谈桥梁工程施工远程监控技术应用方案

摘要：对于桥梁工程项目，尤其是特大桥施工过程来说，如何保障其质量水平、规避风险、保障施工人员的人身安全，是实现工程效益目标的关键环节。随着我国计算机与网络技术的普及和应用，已经在各行各业发挥积极作用。在桥梁工程项目中，如果能够应用一套完整的视频监控设备，实现现场管理与远程管理相结合，则更利于管理者开展工作，可随时了解工程现场的质量、安全、进度情况和施工过程等，大大减轻日常人员巡视的工作量，便于及时发现危险隐患，保障安全生产及运输。并确保桥梁施工的安全性、效率性。本文结合实际工程项目，对远程监控技术应用方案进行分析与讨论。

关键词：桥梁工程； 远程监控； 技术； 应用

中图分类号：k928文献标识码： a 文章编号：

0 引言

当前，由于视频监控系统的实时性、形象性、有效性，能够如实、清晰地反映监控对象的画面，因此在各行各业、现代化管理中已成为重要的辅助工具。本文以广西靖西至那坡高速公路百大特大桥工程为例，分析远程监控技术的应用方案，实现计算机技术、监控技术与多媒体技术的有机融合，充分运用现代化信息手段，对施工现场进行实时监控。

在远程监控技术的应用方案中，整个系统的层次简洁明了、主次分明，具有良好的安全性、稳定性，可辅助工程项目实现安全生产目标，提高施工现场的规范性、有序性，对整个施工运行状态进行监督，可有效降低管理工作强度、提高管理效率，对工程的进度、安全、质量均起到积极作用。以下将对具体内容进行分析：

桥梁工程项目概述

百大特大桥位于那坡县城厢镇百大村，距离那坡县县城南侧约5km的三岔路口处，该桥位于两沟谷交叉地带，地形平面上呈“x”字型。桥址区位于沟谷两侧斜坡及残丘丘顶地带。微地貌属天然沟谷及斜坡地貌，地形呈现“w”字型。主桥共两联，第一联为85＋3×150＋85米刚构连续梁桥，第二联为85＋150＋85米连续刚构桥，起点引桥为5×40米t梁，两主桥间引桥为4×40米t梁，桥梁全长1309.72米。主桥上部构造为预应力混凝土变截面连续刚构，桥梁全宽26米，由左右分离的两个单箱单室截面组成。箱顶高程和地面高程最高达99米。

大跨度预应力连续梁桥页脚内容

桥梁监控测量方案

导线控制测量、桥轴线测量控制、墩、台、桩定位测量、支座垫石施工放样和支座安装、桥面控制测量、高程控制测量

1、导线控制测量

利用设计单位提供的已知点，用全站仪（必要时用GPS）补测导线点，并形成三维导线控制网进行桥轴线平面位置控制。经环导闭合测量，角度闭合差、坐标闭合差均满足一级导线技术要求。

2、桥轴线测量控制

利用已知的控制点坐标及施工图提供的桥轴线控制点坐标，用坐标放线法进行各匝道桥桥轴线恢复测量。即以桥轴线长度作为一个边，而布置成闭合导线，再采用坐标法施放轴线上各点。

3、墩、台、桩定位测量

施工阶段测定桥轴线长度，目的就是为了建立起施工放样墩、台、桩的平面控制。墩、台、桩定位测量的内容就是准确定出桥墩、台、桩的中心位置和它的纵轴线。可根据设计单位提供的墩、台、桩设计坐标，按坐标反算求出坐标法的放样数据，用以施放墩、台、桩平面位置。同时采用坐标法，在不同曲线控制点、交点设站，直接测距，对施放的墩、台、桩位置进行复核验证。

（1）桩基础钻孔定位放样

根据设计图计算出每个桩基中心的放样数据，设计图纸中已给出的数据也应经过复核后方可使用。施工放样采用全站仪坐标法进行。

（2）承台施工放样

用全站仪坐标法放出承台轮廓线特征点，供安装模板用。通过吊线法和水平靠尺进行模板安装，安装完毕后，用全站仪测定模板四角顶口坐标，直至符合规范和设计要求。用水准仪进行承台顶面的高程放样，其精度应达到四等水准要求，大跨度预应力连续梁桥页脚内容用红油漆标示出高程相应位置。

（3）墩身放样

桥墩墩身形式多样，大型桥梁地般采用分离式矩形薄壁墩。墩身放样时，先在已浇筑承台的顶面上放出墩身轮廓线的特征点，供支模板用（首节模板要严格控制其平整度）。用全站仪测出模板顶面特征点的三维坐标，并与设计值相比较，直到差值满足规范和设计要求为止。

桥梁施工监控方案

桥梁施工监控是确保桥梁建设质量、安全和稳定的重要环节。本文将介绍桥梁施工监控方案的基本概念、目的和实施方法。

桥梁施工监控是指在桥梁施工过程中，通过对桥梁施工过程和桥梁结构状态的监测和评估，为桥梁建设提供必要的安全保障和质量保证。桥梁施工监控不仅包括施工过程中的监测，还包括对桥梁结构在施工过程中的承载力、变形、位移等参数的监测和评估。

保障桥梁施工安全。通过监测桥梁结构在施工过程中的变形、位移等参数，及时发现和解决存在的安全隐患，防止因施工误差或质量问题导致的安全事故。

提高桥梁施工质量。通过对桥梁结构状态的监测和评估，及时发现和纠正施工过程中的质量问题，确保桥梁施工质量符合设计要求。

确保桥梁结构稳定。通过对桥梁结构在施工过程中的承载力、变形、位移等参数的监测和评估，确保桥梁结构在施工过程中的稳定性和可靠性。

制定监控方案。根据桥梁设计要求和施工现场实际情况，制定具体的监控方案，包括监测项目、监测方法、监测频率、监测周期等。 选择合适的监测设备。根据监控方案，选择合适的监测设备，包括沉降仪、位移仪、加速度计、激光测距仪等。

安装监测设备。在桥梁施工过程中，根据监测需要，将监测设备安装在合适的位置，确保设备安装牢固、稳定可靠。

实施监测。在设备安装完成后，开始实施监测工作，对桥梁结构在施工过程中的各项参数进行实时监测和记录。

数据处理和分析。对监测数据进行及时处理和分析，包括数据整理、统计、比较等工作，以评估桥梁结构在施工过程中的状态和安全状况。

调整和优化方案。根据监测结果和分析结果，及时调整和优化监控方案，以更好地保障桥梁施工安全和质量。

桥梁施工监控是确保桥梁建设质量、安全和稳定的重要环节。本文介绍了桥梁施工监控方案的基本概念、目的和实施方法。通过合理的监控方案制定和实施，可以有效地保障桥梁施工安全和质量，确保桥梁建设事业的顺利发展。

随着社会经济的发展，桥梁建设的需求日益增长。桥梁不仅在交通运输中发挥着关键作用，同时也是一个国家基础设施的重要标志。因此，制定和实施有效的桥梁施工技术方案至关重要。 施工准备：在施工前，需进行现场勘查，了解地形地貌，分析施工环境，设计施工图纸，并编制施工计划。
