焊工操作技能考试评定标准

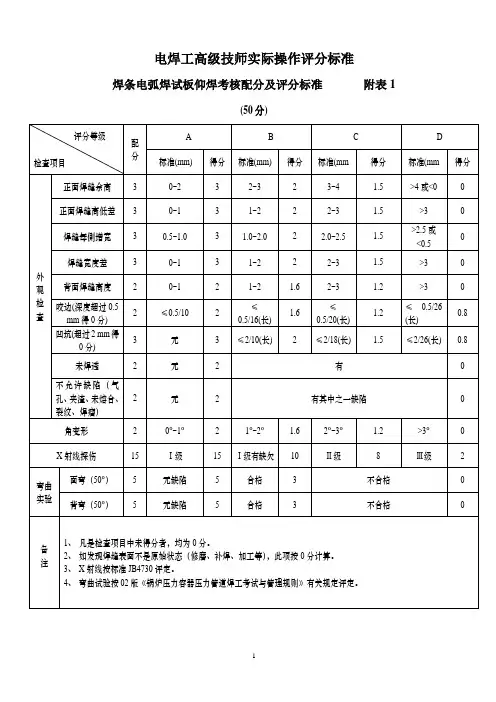

1 电焊工高级技师实际操作评分标准

焊条电弧焊试板仰焊考核配分及评分标准 附表1

(50分)

评分等级

检查项目 配

分 A B C D

标准(mm) 得分 标准(mm) 得分 标准(mm 得分 标准(mm 得分

外观检查 正面焊缝余高 3 0~2 3 2~3 2 3~4 1.5 >4或<0 0

正面焊缝高低差 3 0~1 3 1~2 2 2~3 1.5 >3 0

焊缝每側增宽 3 0.5~1.0 3 1.0~2.0 2 2.0~2.5 1.5 >2.5或<0.5 0

焊缝宽度差 3 0~1 3 1~2 2 2~3 1.5 >3 0

背面焊缝高度 2 0~1 2 1~2 1.6 2~3 1.2 >3 0

咬边(深度超过0.5

mm得0分) 2 ≤0.5/10 2 ≤0.5/16(长) 1.6 ≤0.5/20(长) 1.2 ≤0.5/26

(长) 0.8

凹坑(超过2 mm得0分) 3 无 3 ≤2/10(长) 2 ≤2/18(长) 1.5 ≤2/26(长) 0.8

未焊透 2 无 2 有 0

不允许缺陷（气孔、夹渣、未熔合、裂纹、焊瘤） 2 无 2 有其中之一缺陷 0

角变形 2 0º~1º 2 1º~2º 1.6 2º~3º 1.2 >3º 0

X射线探伤 15 Ⅰ级 15 Ⅰ级有缺欠 10 Ⅱ级 8 Ⅲ级 2

弯曲实验 面弯（50º） 5 无缺陷 5 合格 3 不合格 0

背弯（50º） 5 无缺陷 5 合格 3 不合格 0

备

注

1、 凡是检查项目中未得分者，均为0分。

2、 如发现焊缝表面不是原始状态（修磨、补焊、加工等），此项按0分计算。

3、 X射线按标准JB4730评定。

4、 弯曲试验按02版《锅炉压力容器压力管道焊工考试与管理规则》有关规定评定。

2

CO2气体保护焊试板横焊考核配分及评分标准 附表2

(30分)

评分等级

检查项目 配

分 A B C D

1.穿戴劳动防护用品2设备准备试件铆对操作手法及试焊【电流电压调试】焊缝完整度焊角高度序号5分5分5分10分10分10分1 23456789101112131415161718192021222324252627282930焊工技能实践考试评项目 姓名 分值焊接评分项目考前准备（10分）操作过程（15分）试件备注：1、参加考核人员必须严格遵守考场纪律不迟到，每迟到1分钟扣除1分，迟到15分钟以成绩60分为及格数。4、考试者未按规定时间内完成的人，每超出1分钟扣除1分；5、考试规定时间：理论为60分

焊接缺陷【气孔,咬边，未融合，】等整体外观30分20分100分 试评分标准

　1关电2关气3打扫现场5分合计分项目考后结尾（5分）试件质量（70分）分钟以上取消考核资格。2、在考核过程中弄虚作假取消考核资格。3、考核综合考试规定时间：理论为60分钟；实践为60分钟；

职业技能鉴定国家题库考试复习

焊工（中级）

选择题：

1，能够完整地反映（ ）特征的最小几何单元称为晶胞。

A，晶格 B，晶粒 C，晶面 D,晶体

2，在物质内部，凡是原子呈无序堆积状况的称为（ ）

A，晶体 B，亚晶界 C，非晶体 D，错位

3，下列金属中具有体心立方晶格的是（ ）

A，Cr B，Cu C，γ—Fe D，Al

4，当铁由面心立方晶格变为体心立方晶格时，体积会（ ）

A，变小 B，不变 C,不定 D，变大

5，在常温下的金属晶体结构中，晶粒（ ），晶界越多，金属材料的硬度，强度就越高。

A，很大 B，越粗 C,不变 D，越细

6，一般纯金属的结晶温度都比理论结晶温度（ ）

A，不同 B，相同 C，高 D,低

7，结晶过程是（ ）的过程

A，形核及晶核长大 B，形核及晶核转变

C，晶核及质点长大 D，晶核及质点转变

8，变质处理的目的是使晶核长大速度（ ）

A，变大 B，变小

C，不变 D，与晶核长大速度无关

9，金属在固态下，随温度的改变，由一种晶格转变为另一种晶格的现象，称为（ ）

A，晶格转变 B，晶体转变

C，同素异构转变 D，同素同构转变

10，金属发生同素异构转变时与金属结晶一样，是在（ ）下进行的。

A ，冷却 B，恒温 C，常温 D,加热

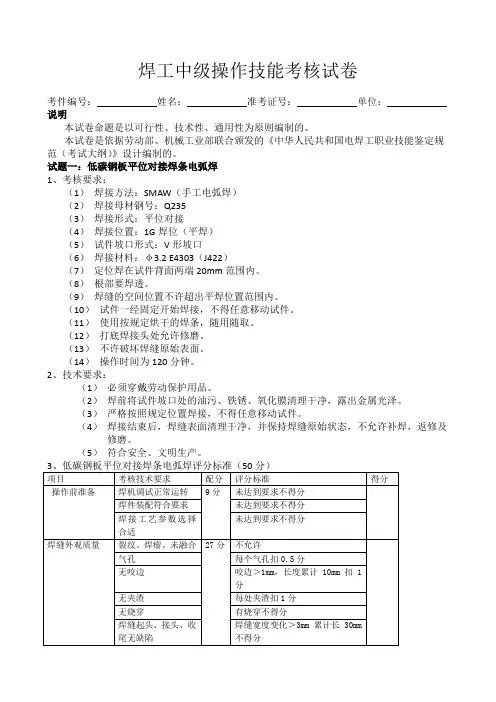

焊工中级操作技能考核试卷

考件编号： 姓名： 准考证号： 单位：

说明

本试卷命题是以可行性、技术性、通用性为原则编制的。

本试卷是依据劳动部、机械工业部联合颁发的《中华人民共和国电焊工职业技能鉴定规范（考试大纲）》设计编制的。

试题一：低碳钢板平位对接焊条电弧焊

1、考核要求：

（1） 焊接方法：SMAW（手工电弧焊）

（2） 焊接母材钢号：Q235

（3） 焊接形式：平位对接

（4） 焊接位置：1G焊位（平焊）

（5） 试件坡口形式：V形坡口

（6） 焊接材料：φ3.2 E4303（J422）

（7） 定位焊在试件背面两端20mm范围内。

（8） 根部要焊透。

（9） 焊缝的空间位置不许超出平焊位置范围内。

（10） 试件一经固定开始焊接，不得任意移动试件。

（11） 使用按规定烘干的焊条，随用随取。

（12） 打底焊接头处允许修磨。

（13） 不许破坏焊缝原始表面。

（14） 操作时间为120分钟。

2、技术要求：

（1） 必须穿戴劳动保护用品。

（2） 焊前将试件坡口处的油污、铁锈、氧化膜清理干净，露出金属光泽。

（3） 严格按照规定位置焊接，不得任意移动试件。

（4） 焊接结束后，焊缝表面清理干净，并保持焊缝原始状态，不允许补焊，返修及修磨。

（5） 符合安全、文明生产。

3、低碳钢板平位对接焊条电弧焊评分标准（50分）

项目 考核技术要求 配分 评分标准 得分

操作前准备 焊机调试正常运转 9分 未达到要求不得分

焊件装配符合要求 未达到要求不得分

焊接工艺参数选择合适 未达到要求不得分

焊缝外观质量 裂纹、焊瘤、未融合 27分 不允许

气孔 每个气孔扣0.5分

无咬边 咬边＞1mm，长度累计10mm扣1分

无夹渣 每处夹渣扣1分

无烧穿 有烧穿不得分

焊缝起头、接头、收尾无缺陷 焊缝宽度变化＞3mm累计长30mm不得分 焊缝宽度不均匀≤3mm
