粗格栅及进水泵房沉井施工方案

天津中心渔港污水处理厂（一期）工程

粗格栅及进水泵房

沉井施工方案

施工单位：中铁十八局集团建筑安装工程有限公司

编 制：

审 批：

进水泵房沉井方案

一、综合说明

中心渔港污水处理厂进水泵房平面尺寸为近似“凸”字形，泵房为地下结构，总高12.55米，沉井高度9.75米,第一节制作高度为5m，第二节制作高度为4.75m，其上2.8米及顶板待沉井下沉完毕后现浇。

沉井施工前，首先应将表层3.2m软弱吹填土清除，将场地标高降至大沽1m高程，并在四周做好排水沟,为沉井施工做好准备工作。

由于管桩施工时送桩深度为6米，沉井下沉约3米后，刃脚底面将到达桩顶位置，此时可暂停下沉，在管桩位置交替局部下挖300mm,并用小型风镐将桩两侧对称慢慢凿掉300mm后，继续下沉，如此返复。中间部位桩采用截桩方式，截断后逐段吊出沉井。

沉井下沉过程中，所有预留洞应进行临时封堵。

沉井西侧紧临高速公路，沉井下沉前，在沉井西侧施打止水钢板桩，形成钢板桩止水帷幕，达到止水效果，能有效防止地下水流空后，路面下沉。

二、施工工艺

地基处理——场地平整、测量放线――机械挖土3m――刃脚地基处理――坑内制作沉井刃脚、井壁至5m高并留施工缝――制作第二节井壁4.75m高并留施工缝――砼养护(至100%设计强度)——沉井下沉——沉井封底截底板桩头――底板浇注及养护――第三节井壁及封顶。

三、施工方法

1． 工程测量

为了保证测量精度满足设计图纸与施工质量的要求，现场测量工作将按以下部署进行：

a、测量工作应抓紧在施工准备阶段开始。根据施工总平面图的坐标控制点，引测工程轴线和高程控制点，为全面开展施工创造条件。

b、根据本工程沉井的施工特点，在场内建立平面主轴线控制网和水准复核点，以满足施工的需要。

c、施工前期的测量工作应由公司专业测量人员负责、施工员或技术员配合完成。施工期间，现场施工员或技术员负责超平放线工作，公司专业测量人员负责定期复核。

粗格栅及进水提升泵房施工方案

一、前言

在城市污水处理系统中，粗格栅及进水提升泵房是至关重要的设施，它们起着过滤、提升和输送污水的关键作用。本文将介绍粗格栅及进水提升泵房的施工方案，旨在确保该设施的高效运行。

二、施工准备

1. 设计审查

在施工前，应对工程设计进行审查，确保符合相关规范和标准。特别要注意施工所需材料的质量和数量是否与设计一致。

2. 施工人员培训

施工团队需要经过专业培训，熟悉设备和工艺流程，确保施工质量和安全。

3. 施工计划

制定详细的施工计划，包括工期安排、施工顺序、材料采购等，以确保施工进度和质量。

三、粗格栅施工

1. 基础施工

首先进行粗格栅的基础施工，确保基础牢固、平整，符合设计要求。

2. 安装设备

按照设计要求，安装粗格栅设备，连接管路并进行调试，确保设备正常运行。

3. 系统检测

进行系统检测，检查粗格栅设备是否正常运行，是否存在漏水等问题，及时调整和修复。 四、进水提升泵房施工

1. 泵房建设

进行进水提升泵房的建设，包括房屋建造、管路敷设等工作，确保泵房结构稳固、密封性好。

2. 泵浦安装

安装进水提升泵房的泵浦设备，接通电源、调试设备，确保泵浦运行平稳、高效。

3. 运行测试

进行泵房的运行测试，检查泵浦设备运行状态，调整参数，确保泵房设备符合设计要求。

五、施工验收

在完成粗格栅及进水提升泵房的施工后，进行综合验收，检查设施是否符合设计要求、安全标准及运行效果。如有问题，及时整改，确保设施正常运行。

结语

粗格栅及进水提升泵房的施工方案关乎城市污水处理系统的运行效率和安全性，我们要注重每一个细节，确保施工质量，为城市环境和居民生活提供更好的保障。

粗格栅及进水泵房沉井施工方案

一、前言

在城市供水工程中，粗格栅及进水泵房沉井施工是至关重要的环节。本文将针对该施工过程进行详细阐述，包括施工方案、流程以及施工注意事项，以期为相关工程提供参考。

二、施工方案

1. 粗格栅施工方案

1.1 准备工作 - 对施工现场进行勘察，确保施工区域合适。 - 准备所需设备和材料，确保施工顺利进行。

1.2 施工流程 - 进行地面开挖，确定粗格栅沉井位置。 - 搭建支撑结构，保证施工安全性。 - 安装粗格栅，并进行调试。

1.3 注意事项 - 施工过程中要注意安全，确保工人人身安全。 - 粗格栅的安装要牢固可靠，避免日后出现问题。

2. 进水泵房沉井施工方案

2.1 准备工作 - 测量施工地点，确定泵房沉井的位置。 - 准备所需设备和材料，包括泵房设备和管道。

2.2 施工流程 - 进行地面开挖，确保沉井位置合适。 - 安装泵房设备，连接管道。

- 进行水泵测试，调试泵房设备。

2.3 注意事项 - 泵房施工过程要严格遵守相关标准，确保设备正常运行。 - 沉井位置要合理设置，方便后续维护和管理。

三、总结

粗格栅及进水泵房沉井施工是城市供水工程中不可或缺的环节，正确的施工方案和流程至关重要。本文结合实际施工需求，提出了相应的方案及注意事项，希望能为相关工程的施工提供参考，并确保工程顺利进行。

..

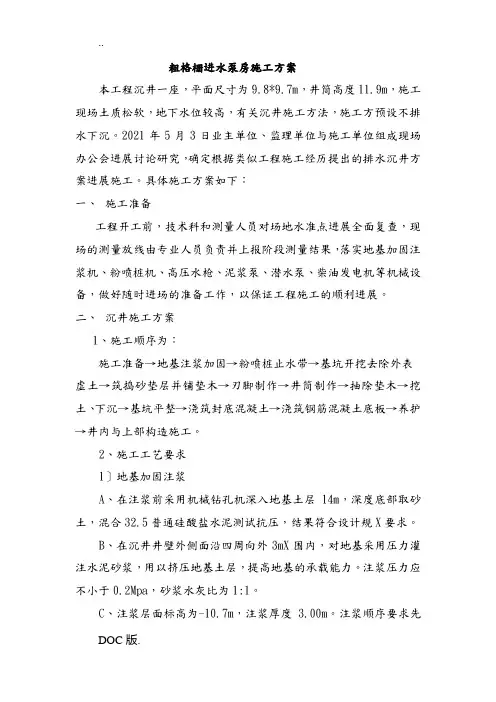

DOC版. 粗格栅进水泵房施工方案

本工程沉井一座，平面尺寸为9.8*9.7m，井筒高度11.9m，施工现场土质松软，地下水位较高，有关沉井施工方法，施工方预设不排水下沉。2021年5月3日业主单位、监理单位与施工单位组成现场办公会进展讨论研究，确定根据类似工程施工经历提出的排水沉井方案进展施工。具体施工方案如下：

一、 施工准备

工程开工前，技术科和测量人员对场地水准点进展全面复查，现场的测量放线由专业人员负责并上报阶段测量结果，落实地基加固注浆机、粉喷桩机、高压水枪、泥浆泵、潜水泵、柴油发电机等机械设备，做好随时进场的准备工作，以保证工程施工的顺利进展。

二、 沉井施工方案

1、施工顺序为：

施工准备→地基注浆加固→粉喷桩止水带→基坑开挖去除外表

虚土→筑捣砂垫层并铺垫木→刃脚制作→井筒制作→抽除垫木→挖土、下沉→基坑平整→浇筑封底混凝土→浇筑钢筋混凝土底板→养护→井内与上部构造施工。

2、施工工艺要求

1〕地基加固注浆

A、在注浆前采用机械钻孔机深入地基土层14m，深度底部取砂土，混合32.5普通硅酸盐水泥测试抗压，结果符合设计规X要求。

B、在沉井井壁外侧面沿四周向外3mX围内，对地基采用压力灌注水泥砂浆，用以挤压地基土层，提高地基的承载能力。注浆压力应不小于0.2Mpa，砂浆水灰比为1:1。

C、注浆层面标高为-10.7m，注浆厚度3.00m。注浆顺序要求先..

DOC版. 外围沿边进展压浆，然后由外围向中间压浆。注浆方式采用机械钻孔

灌注。浆液采用32.5普通硅酸盐水泥、细砂拌制水泥砂浆或水泥浆。注浆水泥土28天抗压强度应不小于0.8 Mpa。

2)粉喷桩止水带

在距沉井井壁外侧1.2m外沿四周设置二排粉喷桩，桩径Ф500mm，桩间距450mm，排距400mm,桩长10m。

附

粉喷桩排列示意图

3〕基坑开挖

A、根据设计图纸中的坐标确定基坑位置，场地平整后，测量放线定出沉井中心桩和轴线控制桩，在地面上放沉井基坑线。基坑的平面尺寸为刃脚外壁每侧各为1.2m，基坑开挖深度2.60m，再沿井壁、内隔墙位置挖宽1m、深1m基槽，基槽边坡为1：0.5
