led显示屏调试教程

.

. p4led显示屏高清全彩大屏幕的调试步骤-灵星雨篇

p4led显示屏高清全彩大屏幕的调试步骤-灵星雨篇听语音|浏览：817|更新：2017-03-01 16:091234567分步阅读led显示屏，又称为led大屏幕、led电子显示屏等，其控制系统也有十几种。这里给大家简单介绍一下用的比较多的其中一种-灵星雨。工具/原料电脑灵星雨发送卡和接收卡方法/步骤电脑装上LED演播室软件，可以到官网下载,我装的是12.60版本的，有新版本的话尽量装新版本的。电脑装好软件后，点击工具栏的设置，进入软件设置。注意：前提是接收卡和发送卡已经连接好了，接收卡和发送卡的连接不懂的可以联系我或看另一篇文章如图所示，X的起点和Y的起点一般设置为0，X值和Y值根据屏幕的大小按实际填写。填写好以后在键盘上盲打linsn，进入设置界面。设置界面如下，分为发送卡设置和接收卡设置及连接进入接收卡1，点击左下角的从文件加载，将厂家给的RCG文件加载进来，然后点击发送到接收卡最后一步，进入显示屏连接设置界面，同样将厂家给的设置文件加载进来，点击发送。注意文件后缀 调试完毕，上福利！！！步骤阅读END注意事项注意要提前连接好发送卡和接收卡加载文件没有的可以联系我经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。举报作者声明：本篇经.

. 验系本人依照真实经历原创，未经许可，谢绝转载。

室内全彩P4led显示屏听语音|浏览：91|更新：2015-03-05

15:31|标签：硬件 123456分步阅读室内全彩P4led显示屏的高速控制方案以MCS51系列单片机为例，介绍单片机对室内全彩P4led显示屏的一种高速控制方案。单片机对LED显示屏的显示控制，一般是先从数据存储器读取数据，然后将数据写给LED点阵片。本方案的创新点是：用一条对外部数据存储器的读指令，同时完成对外部数据存储器读和对LED点阵片的写操作。本文详细介绍高速控制方案的电路设计，并简要提示软件编制的要点；最后介绍高速控制方案在室内全彩P4led显示屏中的应用。方法/步骤1 LED显示屏的基本工作原理是动态扫描。显示控制的过程是先从数据存储器读得字模数据，再通过单片机的串行口或并行口将数据写给LED点阵片，然后再行扫描。 动态扫描方案和静态显示方案相比节省驱动元件，但要求刷新频率高于50 Hz，以避免显示的图像或文字出现闪烁。由于刷新频率的限制，一片单片机能控制显示元件的片数是较少的。 现在大屏幕LED显示屏的应用已越来越广泛。为了对成百、上千片的LED点阵片实现有序的、快速的显示控制，人们动了许多脑筋，双CPU、双RAM的方案，FPGA的方案等都获得了成功的应用；但是这些方案的显示控制过程还是先读后写。

LED显示屏的组装和调试流程

一、LED显示屏的组装

1. 显示屏框架搭建

首先，我们需要搭建LED显示屏的框架。这个过程通常包括以下步骤：确定显示屏的大小和位置，然后根据这些参数来设计和制作LED屏幕的支架。

2. 显示屏模块安装

然后我们开始安装显示屏模块。每个LED显示屏都由多个显示模块组成，我们需要按照设计好的图纸，一块一块地将它们安装到支架上。

3. 电源和信号线连接

每一个显示模块都需要连接电源线和信号线。我们需要确保每一条线都连接正确，而且电源线的质量和安全性都符合标准。

4. 接收卡和发送卡安装

接收卡和发送卡是LED显示屏的关键部分。接收卡负责接收从电脑发送的信号，然后将这个信号转换成LED显示器可以理解的格式。发送卡则负责将这个信号发送到不同的显示模块。

二、LED显示屏的调试

1. 硬件检查

首先，我们需要检查所有的硬件设备，包括电源线、信号线、接收卡和发送卡，以及每个显示模块，确保它们都工作正常。

2. 软件安装和配置

安装LED显示屏的驱动程序和控制软件。然后，我们需要配置这些软件，设置正确的参数，如分辨率、颜色深度等。

3. 显示效果测试

最后，我们需要测试LED显示屏的显示效果。这包括测试显示屏的亮度、颜色、对比度以及清晰度，确保它们都满足用户的需求。

4. 运行状态监控

在LED显示屏正常运行后，还需要持续监控其运行状态，包括电源、信号、温度等，以确保显示屏的稳定运行。

三、总结

LED显示屏的组装和调试是一个复杂的过程，需要专业的技术和严格的流程。只有这样，才能保证LED显示屏的稳定运行，以满足用户的需求。

以上就是LED显示屏的组装和调试流程，希望对你有所帮助。

LED全彩显示屏安装调试培训手册

LED全彩显示屏是大型宣传展示屏幕的首选，其色彩饱和度高、清晰度高、亮度高等特点，使它能够成为展示大型宣传项目的绝佳选择。然而，安装和调试一个LED全彩显示屏需要一定的技术和经验。下面是LED全彩显示屏的安装和调试培训手册，以帮助您更好地安装和调试您的LED显示屏。

一、安装前的准备工作

1.确认安装场地：确保显示屏安装位置的电源及支撑能力，以及显示屏大小、分辨率等。

2.确认安装设备：确认所有的安装设备，包括：显示屏、配套的控制卡、电源、电缆、电线等。

3.检查视屏数据信号源：检查视屏数据信号源以确保兼容性，比如VGA、HDMI、DVI等。

4.确认操作系统：确定需要运行的操作系统，如Windows、Mac OS X等。

二、安装工具及材料

1.电钻：用来钻孔。

2.内六角扳手：用来紧固螺母和螺栓。

3.电烙铁：电路板焊接和维修。

4.吸锡器：清除焊锡或被吸物表面的氧化。

5.热风枪：焊接电路板和顶壳部件。

6.电工绝缘胶带：用于绝缘电线。

7.洗板机：用于清洗PCB板面。

8.LED全彩显示屏：为安装的核心部件。

9.控制卡：用于控制显示内容。

10.电源：输入电力信号。

11.网线：用于传输控制卡数据信号。

三、LED全彩显示屏的安装

1.准确测量安装场地的高度和宽度，确保安装场地的大小与你所购买的LED屏幕匹配。

2.根据安装墙体的结构、墙体承载点和LED全彩屏幕重量等要素，选用相应的安装架和螺丝。

3.安装立柱或吊装装置，并确保该设备已牢固固定，以避免设备摇晃或掉落。

4.安装上部和下部支架。每个支撑板应使用至少4个螺栓或螺母进行固定，以确保牢固。

5.将LED全彩屏幕安装在支撑板上。使用螺母、螺栓或U卡夹进行固定，确保设备牢固。

6.连接LED全彩屏幕的控制卡、电源和电线。确保电缆正确连接并测试所有功能以确认LED全彩屏幕是否能正常工作。

四、LED全彩显示屏设备的调试

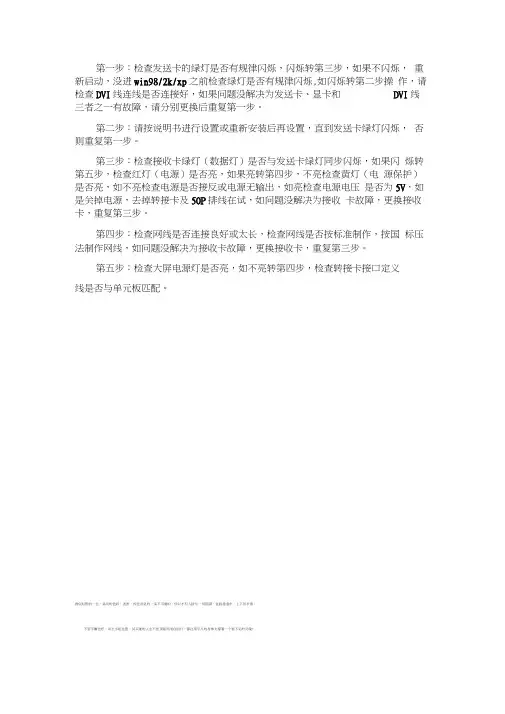

第一步：检查发送卡的绿灯是否有规律闪烁，闪烁转第三步，如果不闪烁， 重新启动，没进win98/2k/xp之前检查绿灯是否有规律闪烁,如闪烁转第二步操 作，请检查DVI线连线是否连接好，如果问题没解决为发送卡、显卡和 DVI线

三者之一有故障，请分别更换后重复第一步。

第二步：请按说明书进行设置或重新安装后再设置，直到发送卡绿灯闪烁， 否则重复第一步。

第三步：检查接收卡绿灯（数据灯）是否与发送卡绿灯同步闪烁，如果闪 烁转第五步，检查红灯（电源）是否亮，如果亮转第四步，不亮检查黄灯（电 源保护）是否亮，如不亮检查电源是否接反或电源无输出，如亮检查电源电压 是否为5V，如是关掉电源，去掉转接卡及50P排线在试，如问题没解决为接收 卡故障，更换接收卡，重复第三步。

第四步：检查网线是否连接良好或太长，检查网线是否按标准制作，按国 标压法制作网线，如问题没解决为接收卡故障，更换接收卡，重复第三步。

第五步：检查大屏电源灯是否亮，如不亮转第四步，检查转接卡接口定义

线是否与单元板匹配。
