LED显示屏的安装与调试流程

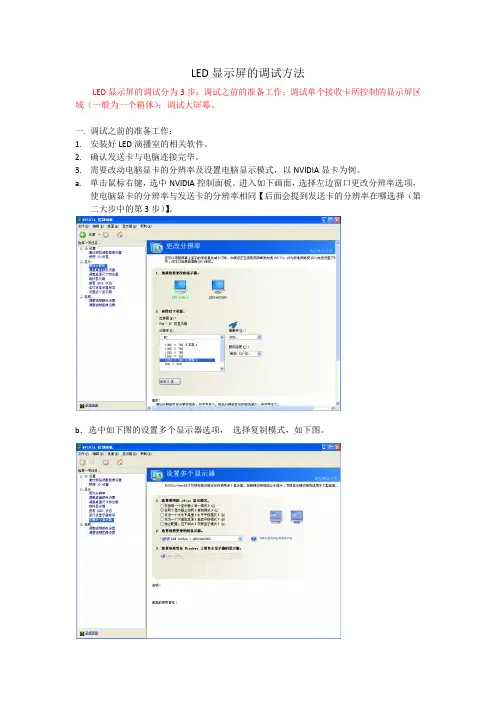

LED显示屏的调试方法

LED显示屏的调试分为3步：调试之前的准备工作；调试单个接收卡所控制的显示屏区域（一般为一个箱体）；调试大屏幕。

一. 调试之前的准备工作：

1. 安装好LED演播室的相关软件。

2. 确认发送卡与电脑连接完毕。

3. 需要改动电脑显卡的分辨率及设置电脑显示模式，以NVIDIA显卡为例。

a. 单击鼠标右键，选中NVIDIA控制面板。进入如下画面，选择左边窗口更改分辨率选项，使电脑显卡的分辨率与发送卡的分辨率相同【后面会提到发送卡的分辨率在哪选择（第二大步中的第3步）】。

b．选中如下图的设置多个显示器选项， 选择复制模式，如下图。

4. 连接好电脑里发送卡与接收卡之间的网线，连接好显示屏的电源与排线。

一. 调试单个接收卡所控制的显示屏区域（一般为一个箱体）（以雅安荥经县的P16显示屏为例，雅安显示屏单个箱体为64×48）。转接卡连接显示屏的排线一定要正确，否则智能设置将不能正确识别显示屏。进入设置界面时，要一边操作，一边仔细观看显示屏的变化，显示屏会提示你所有的操作步骤。

1. 双击桌面LED设置，进入LED设置界面。

2. 点击设置参数，输入密码168。

3. 进入设置界面，发送卡下面的显示模式可调分辨率（此分辨率需大于大屏幕的分辨率），然后点击接收卡。

4. 出现如下所示界面。

5. 单击智能设置，进入智能设置向导1，如下图。

a. 显示屏类型：选择全彩实像数；

b. 模块信息的点数：输入一个接收卡所控制的灯珠数目（雅安P16接收卡控制一个箱体为64×48，则在点数里面的X输入64，Y输入48）；

c. 模组信息里的数据接口数：为接收卡需要引出的排线数目；

d． 模组信息里每口数据线组数：不同型号的显示屏每口数据线组数不同。（一般的有：显示屏用16针的排线则每口数据线组数为1；显示屏用20针的排线则每口数据线组数为2；显示屏用26针的排线则每口数据线组数为3）。

户外LED显示屏制作安装施工方案

A、项目概况

显示屏安装结构框架为轻质钢架，在相应的梁柱部分采用化学铆栓铆固钢板作为承托结构，显示屏钢制框架与铆固定钢板连接：

电源经配电室由电缆传输至显示屏配电柜；显示屏配电柜安装在屏体框架内，由远程开关，PLC 程序控制器，空气开关，交流接触器，固态继电器和其他控制显示部件等组成。显示屏体与控制室之间采用 CAT5 作为视频信号和各种控制信号传输的媒介；显示屏的控制计算机，视频设备等所有外部设备均安装在控制机房。

全过程包含以下环节：

 显示屏深化设计与研发

 显示屏设备的生产制造

 金属框架的制作和安装就位

 电源和通讯线缆的布设

 显示屏和控制室设备安装

 框架铝板包边装饰

 系统调试、试运行和验收

B、项目组织

为使本项目达到约定的预期效果，项目组织以达到如下目标进行设计：

工期目标：根据合同确定的工期要求，充分做好生产、技术、人员和物料等方面的准备，保证按期交货到指定的地点完成相关设备的安装，测试。

质量目标：以合同相关技术指标和部分行业标准为原则，制定详细的质量保证计划，确保优质高效地履行合同。

安全目标：制订严密的安全保证措施杜绝一切人身，设备责任事故，保证安装施工期间 零事故率。

文明施工目标：科学管理、有序生产、团结协作、多方配合，保护环境及原有设施，场地整洁。

环保目标：遵守国家有关环境保护的规定，确保不污染，不破坏现场环境。

为确保上述目标的实现，我司成立由公司总经理为组长的项目组，统一进行项目实施的组织和协调工作；现场工作由公司技术总监主要承担现场协调和设备安装调试工作，主要承担结构制作，包边装饰和其他电器安装工作。

各专业劳动力投放计划表如下：

序号 工种 单位 数量

1 电焊工 人 2

2 弱电电工 人 8

3 其它用工 人 6

设备

名称LED显示屏使用

单位枫华紫园调试

人员姜开元调试

日期2011.9设备调试记录表

设

备

操

作

流

程

及

故

障

分

析1.操作程序基本工作流程

(一)系统硬件安装与调试

(1)LED显示屏的信号线，电源线的综合布线

(2)LED显示屏的屏体安装

(3)显示屏通电，检查有没有坏的单元板模块

(二)系统软件安装与调试

跟据软件安装提示一步一步安装 安装完毕进行显示屏参数设置，添

加文本进行通讯。制作节目。

2.故障分析

(一)无信号输出，通讯不成功

(1)检测供电电源是否通电。

(2)确保控制卡供电电压正常，检查信号线是否连接正常，用Ping命

令测试网络。

(二)全屏亮线

断开LED大屏幕电源，等3分钟后重新上电。

(三)局部单元板不亮，而其后均为一条常亮线

向该板提供5V电源的开关电源没有输出，即电源故障，测量开关电源

输出是否正常，不正常请更换电源。

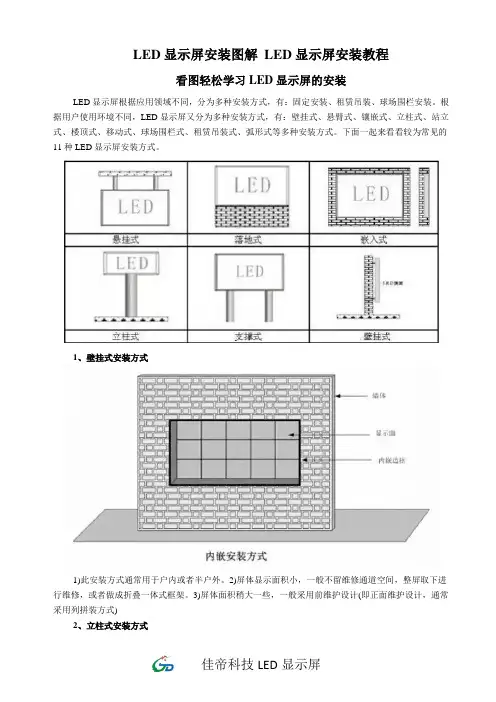

佳帝科技LED显示屏 LED显示屏安装图解 LED显示屏安装教程

看图轻松学习LED显示屏的安装

LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。根据用户使用环境不同，LED显示屏又分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。下面一起来看看较为常见的11种LED显示屏安装方式。

1、壁挂式安装方式

1)此安装方式通常用于户内或者半户外。2)屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架。3)屏体面积稍大一些，一般采用前维护设计(即正面维护设计，通常采用列拼装方式)

2、立柱式安装方式 佳帝科技LED显示屏

立柱式安装方式有多种，一般作户外广告使用，以下：1)单立柱安装方式：适用于小屏应用；2)双立柱安装方式：适用于大屏应用；3)封闭式维护通道：适用于简易箱体；4)敞开式维护通道：适用于标准箱体。

3、悬臂式安装方式 佳帝科技LED显示屏

1)此方式多用于户内以及半户外；2)一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等；3)有用于公路、铁路、高速公路上作交通诱导使用；4)屏体设计一般采用一体柜设计，或者吊装结构设计。

4、悬挂式安装方式

佳帝科技LED显示屏 此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体。

5、镶嵌式安装方式

1)整个显示屏体嵌入墙体，显示平面与墙面在同一水平面；2)采用简易箱体设计；3)一般采用前维护(正面维护设计)；4)此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体；5)一般多用于大厦门口、大楼大厅等。

6、站立式安装方式

1)一般采用一体柜设计，也有分列式组合设计；2)适用于户内小点距规格屏体；3)一般显示面积小；4)主要典型应用LED TV设计。
