风机实验方案

矿井通风实验报告矿井通风实验报告一、实验目的矿井通风是矿山安全生产的重要环节，通过本次实验，旨在探究矿井通风对矿工安全和生产效率的影响，进一步提高矿山的安全性和生产效益。

二、实验原理矿井通风实验是通过模拟真实矿井环境，利用风机或风道进行通风，以观察通风效果和矿工工作环境的变化。

通过调整通风量、风速和风向等参数，可以评估不同通风方案的优劣，并制定相应的通风措施。

三、实验设备和方法本次实验使用了矿井模拟装置、风机、风道、温湿度计等设备。

首先，将矿井模拟装置放置在实验室中，并连接风机和风道。

然后，调整风机的转速和风道的开启程度，使得通风量、风速和风向符合实验要求。

接下来，使用温湿度计测量矿井内的温度和湿度，并记录实验数据。

四、实验过程和结果在实验开始前，我们制定了三个不同的通风方案：方案一为正压通风，方案二为负压通风，方案三为自然通风。

在实验过程中，我们分别采用了这三种方案，并记录了实验数据。

在方案一中，我们使用风机将新鲜空气从外部压入矿井，形成正压通风。

实验结果显示，正压通风能够有效地改善矿工的工作环境，降低矿井内的温度和湿度。

然而，由于风机的噪音和能耗较大，正压通风在实际应用中存在一定的限制。

在方案二中，我们使用风机将矿井内的废气排出，形成负压通风。

实验结果显示，负压通风可以有效地排除有害气体和粉尘，提高矿工的安全性。

然而，负压通风需要大量的排风设备和能源，成本较高，需要综合考虑经济性和安全性。

在方案三中，我们通过开启矿井入口和出口的门窗，利用自然风进行通风。

实验结果显示，自然通风虽然成本较低，但通风效果较差，无法完全满足矿工的需求。

因此，在实际应用中，自然通风往往需要与其他通风方案相结合，以提高通风效果。

五、实验结论通过本次实验，我们得出了以下结论：1. 正压通风可以改善矿工的工作环境，但噪音和能耗较大，需要综合考虑。

2. 负压通风可以有效排除有害气体和粉尘，提高矿工的安全性，但成本较高。

3. 自然通风成本较低，但通风效果较差，需要与其他通风方案相结合。

实验室通风设计步骤和实验室通风设计方案实验室通风设计采用以下步骤和方案：1、实验室通风采用全新风系统，通风柜的排气不在室内循环。

由于实验室要求房间相对其他辅助区域为负压。

所以实验室的新风量设计为排风量的70﹪-80﹪。

另外20﹪-30﹪的新风送至实验室辅助房间、办公、管理用房、内走道等，再由门窗缝隙补充到房间。

2、实验室根据工艺要求和功能布置选择一定数量的通风柜，有的还兼有部分局部排风罩。

通常校核下来换气次数远远大于10次，一般在20-30次以上，满足换气次数要求。

但是此换气次数是按照通风柜最大开启面积计算的通风量，资料和经验表明100台通风柜99%的时间只有18个或更少的人在使用。

故还应校核通风柜最小开启面积时的通风量和换气次数，若小于换气次数要求，则增加综合排风系统。

3、通风柜的风量平衡可以采用定风量控制系统，即排风量恒定，送风量和门窗缝隙补充风量恒定。

此方法适用于最大排风量满足最小换气次数要求的实验室。

4、对于排风量远大于最小通风量要求的房间还可以采用两段式通风控制系统保证风量平衡，即根据通风柜的位移信号，排风机、送风机有2种送风工况，低风量工况应用于维持最小换气次数的要求，节约能耗。

此情形药检所采用了变风量控制系统。

通风柜风量变化时，排风量也会相对变小，此时要求放置在屋顶的排风机随着通风柜柜门的位置变化而变频，降低风量，保证通风柜面风速恒定。

同时自控系统改变全新风风机的频率，降低风量，维持负压平衡。

变风量系统可以降低系统能耗。

系统最大、最小换气次数接近则考虑采用定风量系统，使得系统简单，降低初投资。

实验室通风系统除上文所述对通风柜有特殊要求外，对其他设备和控制系统也有一定的要求和标准。

通风柜的选择除满足排风和捕捉能力外，还要注意需要根据调节门移动而立即改变风量，维持表面风速的恒定。

笔者建议系统风量的测定和控制以柜门位移为信号而不是测定表面风速来测定。

实验室压力控制和最小通风量的控制除了设备选型因素以外，通风系统设计和控制系统是关键因素，要保证系统的反应时间要足够短(<1秒)，通风系统不平衡会导致通风柜排风和捕捉能力散失，气流流出实验室，建筑物内压力不稳定。

风机切换试验操作规程1. 引言风机切换试验是为了验证风机在不同工况下的切换性能而进行的一种操作实验。

本文档旨在规范风机切换试验操作流程，确保试验的准确性和安全性。

2. 试验准备在进行风机切换试验前，需要进行以下准备工作： - 确认风机切换试验的试验方案和要求 - 检查风机切换试验所需的设备和工具是否齐备 - 检查试验环境是否符合要求，如温度、湿度等3. 试验步骤3.1 准备工作•将试验区域清理干净，确保没有杂物或障碍物影响试验操作•根据试验方案，准备好所需的监测仪器和设备，并进行校准和检查•确保试验人员熟悉风机切换试验操作流程，并配备相应的个人防护装备3.2 开始试验1.打开风机切换试验设备，并对设备进行预热或启动操作。

2.根据试验方案，记录当前工况的参数和状态，包括风机运行状态、电流、风速等。

3.停止当前风机的运行，并等待其完全停止。

4.切换风机运行状态，将风机切换至目标工况。

5.等待风机运行稳定后，记录新工况的参数和状态。

6.重复步骤4和步骤5，进行多次切换和记录，以获取更准确的数据。

7.完成风机切换试验后，关闭试验设备并进行数据分析和处理。

4. 安全措施在进行风机切换试验时，必须严格遵守以下安全措施： - 使用合适的个人防护装备，包括安全帽、防护眼镜、耳塞等。

- 熟悉试验设备和工具的操作方法，以避免误操作造成伤害或事故。

- 在试验过程中注意风机运行状态和参数的变化，及时采取安全措施。

- 遵守现场管理规定，确保试验区域的安全和整洁。

5. 结论与总结经过风机切换试验，可以得出以下结论： - 风机在不同工况下的切换性能满足要求。

- 根据试验数据，可以对风机的技术参数和工作状态进行评估和优化。

- 风机切换试验操作规程的制定和执行有助于保证试验的准确性和安全性。

6. 参考文献在制定风机切换试验操作规程时，参考了以下文献： 1. 《风机切换试验技术规范》 2. 《风机切换试验设备操作手册》注意：本文档为风机切换试验操作规程，旨在提供试验操作的指导。

化学实验室排风施工方案1.引言化学实验室是进行各种化学实验和操作的场所，其中产生并释放的气体和有害物质对实验室内环境和人员的健康造成潜在威胁。

为了保证实验室环境的安全和舒适，以及减少有害物质对人体的影响，排风系统的设计和施工显得尤为重要。

本文将介绍一个化学实验室排风施工方案，包括排风系统的选型和设计，工程施工的步骤和要求等内容。

2.排风系统选型和设计2.1 排风系统选型排风系统的选型决定了其功能和性能，合适的排风系统可以有效地清除有害气体和污染物，确保实验室内空气的质量。

在选择排风系统时，需要考虑以下因素：•实验室大小和布局•实验室内生成的有害气体种类和浓度•系统的风量要求•能源效率和维护成本等常见的排风系统包括通风柜和局部排风系统。

通风柜适用于处理具有刺激性和有害性的气体，而局部排风系统则适用于处理产生量较大的气体。

2.2 排风系统设计排风系统的设计需要根据实验室的具体情况进行，包括以下要点：•定位和数量：根据实验室内有害气体的来源和浓度分布，确定排风系统的位置和数量。

通常需要在化学实验台和操作台附近设置排风系统。

•风量计算：根据实验室内有害气体的产生量和浓度要求，计算排风系统的风量。

风量应满足实验室内空气质量要求，并考虑未来实验室扩展的可能性。

•风管系统设计：根据排风系统的位置和数量，设计合适的风管系统。

风管系统应有良好的密封性和流体力学性能，以确保风量和风速的稳定分布。

•风机选型：根据排风系统的风量和阻力要求，选用合适的风机。

风机应具有低噪音、高效率和可靠性的特点。

•净化设备：根据实验室内有害气体的种类和浓度，选择合适的净化设备，如过滤器、吸收塔等。

净化设备应具有高效的处理效果，并能实现方便的维护和更换。

3.施工步骤和要求3.1 施工步骤化学实验室排风系统的施工包括以下步骤：1.实地勘察：了解实验室的具体情况和要求，确定排风系统的布局和设计方案。

2.风管系统安装：根据设计方案，安装风管系统，包括主管道和支管道的铺设、连接和密封处理。

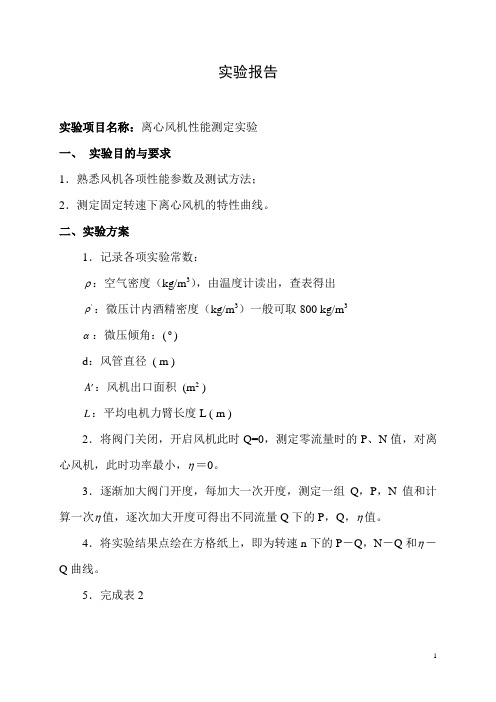

实验报告实验项目名称：离心风机性能测定实验一、实验目的与要求1．熟悉风机各项性能参数及测试方法；2．测定固定转速下离心风机的特性曲线。

二、实验方案1．记录各项实验常数：ρ：空气密度（kg/m3），由温度计读出，查表得出'ρ：微压计内酒精密度（kg/m3）一般可取800 kg/m3α：微压倾角：( o )d：风管直径( m )A'：风机出口面积(m2 )L：平均电机力臂长度L ( m )2．将阀门关闭，开启风机此时Q=0，测定零流量时的P、N值，对离心风机，此时功率最小，η＝0。

3．逐渐加大阀门开度，每加大一次开度，测定一组Q，P，N值和计算一次η值，逐次加大开度可得出不同流量Q下的P，Q，η值。

4．将实验结果点绘在方格纸上，即为转速n下的P－Q，N－Q和η－Q曲线。

5．完成表2三、实验结果和数据处理表2 风机的性能参数四、结论答：离心风机转速固定不变时，由上表数据规律可得:风量与风轴功率成正比关系，随着风量的增加而增加；风量与全压成反比关系，随着风量的增加而减少；风量与风机效率成抛物线关系，随着风量的增加而先增大后减小，故选择合适的工作状态点对于充分发挥风机的效能有很大的作用，而不是风机的轴功率越大其效率越大。

这里我们可以选择风机性能曲线中的Q-η的最高点。

五、问题与讨论1.绘制所测风机的性能曲线图2.为什么离心式泵与风机性能曲线中的Q-η曲线有一个最高效率点？答：风机的全压效率η=有效功率/轴功率=PQ/N S；因为上式分子部分有效功率中全压P与风量Q成反比关系，分母部分中轴功率N S与风量Q成正比关系，所以当风量增加时性能曲线中的Q-η曲线有一个最高效率点。

隧道射流风机支架及预埋件拉拔试验一、编制依据1、招标文件技术规范。

2、混凝土结构后锚固技术规程（JGJ145-2004）。

3、公路隧道通风照明设计规范（JTJ026.1-1999）。

4、隧道用射流风机拉拔试验经验。

二、试验标准1、共分三个压力级别，分别是5倍、10倍、15倍风机自重的压力，5倍试验1分钟，10倍试验1分钟，15倍试验5分钟。

2、试验过程中底座U型支架和预埋件不得有裂缝和开焊变形情况。

三、方案实施组织措施根据隧道风机试验要求，项目部组成专业小组。

其中配备人员如下：试验人员1、专业工程师：2、现场技术员：3、安全员：4、试验记录员：试验机具1、施工车辆一台。

2、液压泵（带传感器）一台。

3、工作台车一台。

4、小型工具一套，安全带4条。

5、试验用连接支架三套。

四、方案实施技术措施1、严格执行技术规范。

2、对技术员进行全面技术交底。

3、对锚杆拉力计进行全面了解，认真解读说明书，对施工人员做技术要求，按步骤进行操作。

4、认真核实锚杆拉力计测试范围，熟悉换算表，使试验顺利快捷的运行。

五、方案实施安全措施1、工作人员在工作台车上系好安全带，戴好安全帽。

2、试验用支架、锚杆拉力计用保险绳或螺栓固定好。

3、试验时要一点一点加力，注意观察U型支架焊缝、预埋件、支架、锚杆拉力计的状况，有不安全因素出现马上停止实验，检查无误后再重新试验。

六、施工准备1、对锚杆拉力计进行使用前培训，按照使用说明书进行使用前的熟练掌握，并了解仪器的工作原理、性能和操作方法。

2、购买实验所需材料。

七、试验用模具制作及施工步骤1、由于每台风机的预埋钢板间的距离不一，如制作整体试验模具，尺寸无法统一，所以采用不同尺寸的连接支架进行试验。

风机自重1100Kg，5倍风机重量 5.5t=53.9KN；10倍风机重量11t=107.8KN，15倍风机重量16.5t=161.7KN。

2、将18号槽钢内侧加焊三块衬板，保证槽钢的整体曲张力，然后在槽钢上按U型槽中心孔距离打4个Φ20的孔，并与U型槽用紧固件连成一个整体，在槽钢下端找出中心点，然后向左、右侧0.15m处打两个Φ22的孔，。

《泵与风机实验》实验指导书及实验报告工程热物理教研室编泵与风机实验室华北电力大学（北京）二OO八年五月前言⒈实验总体目标通过学生亲自实践《泵与风机》课程的三个实验，增强学生综合分析能力、实验动手能力、数据处理及查阅资料能力，培养学生的实践与创新能力。

⒉适用专业热能与动力工程专业、核能与动力工程专业、建筑环境与设备工程专业。

⒊先修课程泵与风机、热工测量、工程流体力学。

⒋实验课时分配⒌实验环境（对实验室、机房、服务器、打印机、投影机、网络设备等配置及数量要求）泵与风机实验对实验环境有如下要求：①实验室最好安排在一层，要求实验室离教室和办公室有一定距离，以防止实验时的噪声影响正常的教学和办公。

②风机实验室安排在窗户较多的屋子，做实验时室外最好风力不要太大。

③离心泵实验室要求有自来水或离取水位置较近。

④实验室内要求有黑板。

⒍实验总体要求对于泵与风机实验，有以下几点总体要求：①在做实验前，要求学生认真学习实验指导书，并复习所学《泵与风机》、《热工测量》、《工程流体力学》等课程的相关知识。

②实验前，要求实验室向学生开放，以便学生了解实验设备和测量设备，以及对整个实验有感性认识。

③对于验证性实验，要求学生在实验前就已很好地掌握了测量设备的工作原理、使用方法以及实验步骤。

④对于综合性、设计性实验，应适当提前向学生布置任务。

学生应根据实验任务，查阅资料，进行理论分析和研究，确定实验方案，或根据规定的实验方案，确定实验步骤。

学生拟定的实验方案或实验步骤，应经过指导教师审查同意后方可进行实验。

实验后，要求学生按要求整理实验数据，撰写实验报告，并提出或回答相关问题。

⒎本实验的重点、难点及教学方法建议①本实验的重点：是对教材所讲科学规律进行验证，掌握相关参数的测量方法。

②本实验的难点：综合性设计性实验的实验方案确定、实验步骤的确定。

③教学方法建议：采用多媒体手段对实验进行必要的讲解和布置实验任务；综合性设计性实验分组进行方案论证；实验现场更多发挥学生的主动性，教师只做必要的辅导。

实验室通风工程施工方案1. 引言实验室通风工程在现代实验室建设中起到非常关键的作用。

良好的通风系统可以有效地控制室内的温湿度和空气质量，保障实验室工作环境的安全和舒适。

本文将介绍一个实验室通风工程的施工方案，包括设计原则、系统组成、施工步骤以及质量控制等内容。

2. 设计原则2.1 安全性原则实验室环境对安全要求较高，通风系统设计应符合防火、防爆和防毒的要求。

选择符合相关标准的通风设备，确保系统的可靠性和安全性。

2.2 节能性原则实验室通风系统通常需要长时间运行，因此在设计中应充分考虑节能性。

通过合理选择通风设备和优化空气流通路径，减少能源消耗，降低运行成本。

2.3 适应性原则实验室通风系统应能适应不同实验室的要求，根据实验室的类型和功能，确定合适的通风量、空气质量要求和排风口布置。

3. 系统组成实验室通风系统主要由以下几个部分组成：3.1 新风处理系统新风处理系统负责向实验室提供新鲜空气。

通常通过风机、过滤器、加热器和加湿器等设备对进入室内的空气进行处理，确保新风的温度、湿度和质量达到要求。

3.2 排风系统排风系统通过风机将实验室内的废气排出室外，保持室内空气质量的稳定。

排风口应根据实验室的布局和特殊要求进行合理位置的安装，以确保废气能够被迅速排出。

3.3 风口和风管系统风口和风管系统负责在实验室内进行空气的分布和循环。

根据实验室的布局和需要，合理安排风口和风管的位置和数量，确保空气能够均匀地流通到每个工作区域。

4. 施工步骤4.1 工程准备在施工之前，需要进行详细的工程准备工作。

包括获得相关的设计图纸和技术要求，准备施工所需的材料和设备，组织相应的人员和机器设备，保证施工的顺利进行。

4.2 安装通风设备根据设计要求，安装通风设备，包括新风处理系统、排风系统和风口等。

在安装过程中，需要注意设备的位置和高度，确保其与周围设备和建筑物的安全间距，并进行必要的固定和连接。

4.3 安装风管系统根据设计图纸，按照要求安装风管系统。

风机盘管性能的测定课题组成员：执笔人：一、 实验内容：风机盘管式空调是重要空调的一种主要形式，具有控制系统、空气处理系统和空气分配系统，简而言之，就是若干个房间使用一台主机，在末端使用风机盘管送风。

本实验测定风机盘管的制冷量，衡量其制冷性能。

二、 实验原理：1. 常用同类实验的试验方法：焓差法：一种测定空调机制冷、制热能力的方法，它对空调机组的送风参数、回风参数以及循环风量进行测量，用测出的风量与送风、回风焓差的乘积确定空调机的能力：)(s R s c h h M Q -=式中 c Q ——房间的全热冷负荷，KW ； s M ——送入房间的风量，kg/s ； R h 、s h ——分别任室内空气送风口和回风口的比焓，kJ/kg ；2. 基本理论依据：全热平衡R s c s s h M Q h M =+。

三、 实验目的：1. 掌握风机盘管制冷量的测定方法，测定所测风机盘管的制冷量。

2. 加深对风机盘管系统只空气处理过程的认识，提高动手能力。

四、实验设备和方法：1. 主要设备：热湿模拟实验台包括：两台风冷热泵，可分别供冷热水；恒温室，具有集中送风、半集中接口（接风机盘管），本实验使用半集中接口；反调节装置（模拟热湿负荷），进水来自四管制双水泵机组的热水出水管，热水经过房间内冷凝器散热形成房间冷负荷，与风机盘管制冷达到热平衡。

2. 实验仪表：风量测定：1、风量罩；2、热球风速仪；3、三杯风速表；温度测定：1、热电偶+温度巡检仪；2、便携式温度计；湿度测定：1、便携式湿度计；2、通风干湿表。

3. 实验方法：本实验只使用实验台中的风机盘管系统，集中送风系统不运行；反调节装置的进水来自四管制双水泵机组的热水出水管出水，热水经过房间内冷凝器散热形成房间冷负荷，与风机盘管制冷达到热平衡，根据热平衡方程，待室内各点温度稳定送回风口状态点不再大幅度波动时，测量风机盘管送风口风量，以及风机盘管的送风口、回风口的干、湿度，利用焓差法计算即可得到风机盘管的制冷量。

实验室通风工程施工方案一、前言实验室通风工程是实验室建设中十分重要的一环，其通风系统的设计和施工直接关系到实验室内的空气质量和人员健康。

为保障实验室的通风效果，我们将制定详细的实验室通风工程施工方案，以确保通风系统的安全、稳定和有效运行。

二、施工准备工作1. 确定施工范围：根据实验室的设计图纸和需求确定通风系统的施工范围，包括通风设备的数量、布置位置、管道走向等。

2. 准备施工材料：准备所需的通风设备、管道材料、吊架、密封材料等，并做好分类、存放和管理。

3. 确定施工方案：根据实验室的具体情况和需求，结合施工现场环境和条件确定施工方案，包括施工进度计划、施工安全措施等。

三、施工流程1. 预处理工作：清理施工现场，清除杂物和积尘，确保施工环境整洁。

2. 安装通风设备：根据设备的设计图纸和位置要求，将通风设备、风机、排风口等安装到指定位置，并进行调试和连接。

3. 安装风管系统：根据设计图纸和路径要求，铺设和安装风管系统，采取固定、密封等措施，确保管道的稳定和密封性。

4. 连接电气线路：对通风设备和风管系统的电气连接进行布线和连接，保证电气设备的正常运行和安全性。

5. 调试系统：对通风系统进行整体调试，包括设备运行测试、管道风量测试、温度和湿度调整等，确保系统的正常运行和通风效果。

6. 完工验收：对整个通风系统进行验收，包括设备、风管系统、电气连接等，确认工程质量和安全。

四、施工安全措施1. 工地安全：施工现场要设置明显的安全标示，确保施工人员的安全，避免发生人身伤害事故。

2. 设备安全：施工过程中，要注意设备的安全使用，避免操作不当引发事故，保障工程的质量。

3. 电气安全：对电气线路的布线和连接要严格按照规范进行，避免电气设备的触碰和短路，确保施工安全。

五、工程质量保障1. 施工质量监督：对施工过程中的每个环节进行监督和把关，确保施工符合设计要求和标准。

2. 质量检测：对通风系统进行必要的质量检测和测试，包括风量、风速、压力等参数的测试，确保系统的正常运行和通风效果。

风机性能实验报告总结引言风机作为一种重要的流体机械设备，在工业生产中扮演着关键的角色。

对风机性能进行实验研究是了解其工作特性以及优化设计的必要手段。

本实验旨在通过对风机的性能参数进行测试和分析，探索其气流传递和能量转化的原理。

实验方法1. 实验设备：风机测试台、风速测量仪、功率测量仪、漏斗、砝码等。

2. 实验步骤：- 设置风机测试台并连接相关传感器和测量仪器。

- 将风机启动，并校准风速测量仪和功率测量仪。

- 在不同转速和风道阻力条件下，分别测量风机的风速、功率等性能参数。

- 记录实验数据，并进行后续处理和分析。

实验结果与分析1. 风机性能曲线根据实验数据，绘制了风机的性能曲线，包括风功率-风速曲线、静压-风速曲线和效率-风速曲线等。

通过分析曲线可以得出风机在不同工况下的性能特点，为风机的工程应用提供参考。

2. 能量转化和损失分析通过计算风机的效率和风力提供的功率、风压等参数，可以对风机的能量转化和损失进行分析。

根据能量守恒定律，风机能量的输入需要等于输出加上损耗，因此对能量损失的定量评估有助于发现潜在问题并提出改进方案。

3. 风机特性参数确定通过实验，能够确定风机的特性参数，如最大风速、额定转速、最大静压等。

这些参数对于工程设计和设备选择非常重要，能够保证风机的正常运行和性能指标满足要求。

实验结论1. 风机性能的良好与否直接影响到其工程应用的效果，通过实验可以对风机的性能进行客观评估和优化设计。

2. 风机的气流传递和能量转化是其工作原理的基础，性能参数的分析可以帮助理解风机的工作特点和问题所在。

3. 实验结果可以为风机的选型、设计和优化提供参考依据，对提高风机的效率和可靠性具有重要意义。

参考文献[1] 风机性能实验报告，著者，XX大学，年份。

[2] 王某某，李某某，风机性能参数测试与分析，东北大学学报，2020年，第X期，第X页。

致谢感谢实验中给予的帮助和支持，同时也对文献资料的借鉴表示感谢。

总之，通过本次风机性能实验，我们对风机的气流传递和能量转化机制有了更深入的理解，这对于风机的优化设计和工程应用具有重要意义。

风机动平衡实验报告风机动平衡实验报告引言风机是一种常见的机械设备，广泛应用于空调系统、风力发电等领域。

然而，由于制造过程中的不完美以及长期使用的磨损，风机可能存在不平衡的问题，导致噪音增加、振动加剧以及寿命缩短等负面影响。

因此，风机动平衡实验成为了确保风机正常运行的重要环节。

实验目的本次实验的目的是通过对风机进行动平衡实验，找出并修正风机的不平衡问题，提高其运行效率和稳定性。

实验装置和方法实验装置包括风机、振动传感器、数据采集仪以及计算机等设备。

实验方法主要包括振动测量、数据采集和分析、调整平衡等步骤。

实验步骤1. 安装振动传感器：将振动传感器固定在风机上，确保其与风机的连接牢固。

2. 数据采集和分析：启动风机，通过数据采集仪记录风机在运行过程中的振动情况。

利用计算机对采集到的数据进行分析，得出风机的不平衡情况。

3. 调整平衡：根据分析结果，确定风机的不平衡部位。

通过在相应位置添加或去除质量，调整风机的平衡。

4. 重新测量和分析：调整完平衡后，再次启动风机并进行振动测量。

通过对比前后的数据，评估平衡调整的效果。

实验结果与分析经过多次实验和调整，最终成功将风机的振动降低到合理范围内。

通过对比前后的振动数据，可以清晰地看到不平衡问题的改善。

此外，实验还发现了一些有趣的现象。

首先，风机的不平衡主要集中在叶片和轴承部位。

这是由于叶片制造过程中的误差和轴承磨损等因素导致的。

通过在这些部位进行调整，可以有效减少风机的振动。

其次，实验发现风机的振动与风机的运行状态有关。

在低速运行时，风机的振动相对较小，但随着风速的增加，振动也会逐渐增大。

这提示我们，在实际应用中，需要根据风机的运行条件和环境要求，对风机进行不同程度的平衡调整。

讨论与总结风机动平衡实验的目的是为了提高风机的运行效率和稳定性。

通过本次实验，我们成功找出并修正了风机的不平衡问题，使其振动降低到合理范围内。

然而，实验也揭示了一些问题和挑战。

首先，风机的不平衡问题并非简单的机械制造误差可以解决。

实验室排风工程建设方案一、前言实验室排风工程是实验室建设中十分重要的部分，排风系统的设计直接关系到实验室的安全和实验环境的舒适度。

本方案将对实验室排风系统的建设进行详细规划和分析，旨在为实验室排风工程的建设提供有效的指导和参考。

二、实验室排风系统的设计原则1. 安全性原则：排风系统设计必须保障实验室内的有害气体、气味、粉尘和有毒有害气体能够及时有效地排出室外，保障实验室的室内空气质量。

2. 能耗原则：排风系统设计应该在满足安全性要求的前提下，尽量减少系统的运行能耗，降低实验室的运行成本。

3. 环保原则：排风系统设计应该尽量减少对环境的影响，减少对周围居民的干扰和污染。

4. 综合利用原则：排风系统设计应充分利用现有资源，尽量降低建设成本。

三、实验室排风系统的建设方案1. 排风风管系统排风系统的核心是排风风管系统，其设计应遵循以下原则：1) 选用优质风管材料：应选用防腐蚀、耐高温的风管材料，如不锈钢、玻璃钢等，以保证风管的使用寿命。

2) 合理布局：排风风管的布局应该合理，尽量减少风管的弯折和阻力，以降低系统的运行能耗。

3) 安全阀门设置：在排风风管系统中应设置适当的安全阀门，以应对突发情况，确保系统的安全稳定运行。

2. 排风风机系统排风风机是排风系统的核心设备，其设计应遵循以下原则：1) 选用高效节能风机：应选用能效比高、噪音低、稳定性好的排风风机，以降低系统的运行成本。

2) 合理布局和排列：排风风机的布局和排列应该合理，以减小压力损失，提高系统的排风效率。

3) 安全防护：排风风机应设置相应的安全防护设备，以防止意外发生。

3. 排风口和排风口处置排风口的设置和处置应遵循以下原则：1) 合理设置：排风口的设置应该合理布局，确保各个实验室区域的排风需求得到充分满足。

2) 排风口处置：排风口处置应该符合环境保护要求，以减少对周围环境的影响。

3) 调节性设计：排风口应设计成可调节的结构，以便根据不同实验要求进行灵活调节。

实验室通风系统方案引言实验室是进行科学研究和实验的重要场所。

在实验室中，通风系统的设计和运行对于保证实验室内空气质量、工作人员的健康和实验结果的准确性都起着关键的作用。

本文将介绍一种实验室通风系统方案，以保证实验室内空气的质量和安全。

通风系统概述实验室通风系统是指通过空气流动来实现实验室内污染物的排除和新鲜空气的补充。

通风系统可以分为自然通风和机械通风两种类型。

自然通风是依靠自然风力和自然浮力实现空气流动，而机械通风则通过风机等设备来促使空气流动。

通风系统的主要组成部分包括送风系统、排风系统、空气处理设备和控制设备。

送风系统将新鲜空气引入实验室，排风系统将污染物排出实验室，空气处理设备用于处理和净化空气，控制设备用于控制通风系统的运行。

送风系统送风系统是实验室通风系统的重要组成部分。

送风系统的目标是引入新鲜空气，保证实验室内空气的质量和温度。

送风系统应考虑以下几个方面：风量控制送风系统应根据实验室的面积和人员密度确定适当的风量。

通常情况下，每个人需要一定的新鲜空气供应，因此根据实验室的人员数量来计算风量是必要的。

送风系统中应包含风量调节装置，以便根据需要进行调节。

风口设置送风系统中的风口应合理设置，以保证新鲜空气能够均匀地分布到实验室内各个区域。

风口的尺寸和布置应根据实验室的布局和需要进行确定。

过滤器送风系统中应设置合适的过滤器，以保证引入实验室的空气质量良好。

过滤器可以有效地去除空气中的粉尘、细菌和病毒等有害物质。

排风系统排风系统是实验室通风系统的另一个重要组成部分。

排风系统的目标是排除实验室中产生的污染物，保证实验室内空气的质量和安全。

排风系统应考虑以下几个方面：风量控制排风系统应根据实验室的污染物产生率和排风要求确定适当的风量。

排风系统中应包含风量调节装置，以便根据需要进行调节。

排风口设置排风系统中的排风口应合理设置，以保证污染物能够有效地排出实验室。

排风口的尺寸和布置应根据实验室的布局和需要进行确定。

蓝口高速公路川江至河口段隧道机电工程管后隧道风机静载试验方案XX公司在广东X高速公路隧道监控系统工程中隧道风机静载试验方案及风机安装：一、风机静载试验前期准备1、施工机具准备：汽车1部、工作平台2个、爬梯1架、大电流电焊机1台、380V发电机1台、铁锤1把、5米卷尺1把。

2、施工人员：电力工程师1名、高级焊接工1名、技术员2名、工人4人。

3、静载实验专用仪器仪表由试验单位提供。

仪器：1）、千斤顶：2）、压力测试仪：3）、测试支架（根据现场定制，施工单位加工）4、风机支架安装过程1）根据图纸尺寸，要求厂家技术人员到现场实际复测土建施工单位预埋钢板的尺寸，根据现场钢板及预埋件情况厂家重新提供风机安装支架图。

将射流风机及支架的安装方案确定后报经业主及现场监理工程师批准，并在现场监理工程师的监督指导下进行作业，在此之前还应与合同供方一同对隧道顶部进行测量，使加工的风机支架与隧道顶部相吻合，符合建筑界限标准。

2）风机支架由风机厂家在工厂结合现场定测数据和设计图纸定做。

3）风机支架进入现场，由施工单位组织现场风机支架的焊接和试验用的支架焊接，必须由高级焊接工操作，在焊接的过程中风机支架与预埋钢板接触面必须清理干净，并紧密贴实，焊缝连续不得有夹渣、气孔、裂缝等缺陷。

支架焊接完毕，通知试验单位组织仪器和相关技术人员进场进行试验。

4）施工安全，交通防护标志按规定要求摆放，隧道封路，设置防护锥和防护人员。

试验人员和配合人员戴安全帽，规范操作，确保试验安全进行。

二、风机静载实验方案：1）风机支架安装完成后（包括风机吊索的膨胀螺栓）按设计规定做静载试验，施工单位邀请有资质的权威部门进行此项工作，静载试验过程中监理工程师、土建施工公司及生产厂家相关人员必须在场，监督下完成。

2）施工方结合现场支架制作试验用支撑架，预留600～650mm 的间距放置测量仪器，支撑架需有足够的强度与刚度（建议采用10#或12#槽钢，能承受相当于15倍风机重量的载荷）。

隧道射流风机支架及预埋件拉拔试验一、编制依据1、招标文件技术规范。

2、混凝土结构后锚固技术规程（JGJ145-2004）。

3、公路隧道通风照明设计规范（JTJ026.1-1999）。

4、隧道用射流风机拉拔试验经验。

二、试验标准1、共分三个压力级别，分别是5倍、10倍、15倍风机自重的压力，5倍试验1分钟，10倍试验1分钟，15倍试验5分钟。

2、试验过程中底座U型支架和预埋件不得有裂缝和开焊变形情况。

三、方案实施组织措施根据隧道风机试验要求，项目部组成专业小组。

其中配备人员如下：试验人员1、专业工程师：2、现场技术员：3、安全员：4、试验记录员：试验机具1、施工车辆一台。

2、液压泵（带传感器）一台。

3、工作台车一台。

4、小型工具一套，安全带4条。

5、试验用连接支架三套。

四、方案实施技术措施1、严格执行技术规范。

2、对技术员进行全面技术交底。

3、对锚杆拉力计进行全面了解，认真解读说明书，对施工人员做技术要求，按步骤进行操作。

4、认真核实锚杆拉力计测试范围，熟悉换算表，使试验顺利快捷的运行。

五、方案实施安全措施1、工作人员在工作台车上系好安全带，戴好安全帽。

2、试验用支架、锚杆拉力计用保险绳或螺栓固定好。

3、试验时要一点一点加力，注意观察U型支架焊缝、预埋件、支架、锚杆拉力计的状况，有不安全因素出现马上停止实验，检查无误后再重新试验。

六、施工准备1、对锚杆拉力计进行使用前培训，按照使用说明书进行使用前的熟练掌握，并了解仪器的工作原理、性能和操作方法。

2、购买实验所需材料。

七、试验用模具制作及施工步骤1、由于每台风机的预埋钢板间的距离不一，如制作整体试验模具，尺寸无法统一，所以采用不同尺寸的连接支架进行试验。

风机自重1100Kg，5倍风机重量 5.5t=53.9KN；10倍风机重量11t=107.8KN，15倍风机重量16.5t=161.7KN。

2、将18号槽钢内侧加焊三块衬板，保证槽钢的整体曲张力，然后在槽钢上按U型槽中心孔距离打4个Φ20的孔，并与U型槽用紧固件连成一个整体，在槽钢下端找出中心点，然后向左、右侧0.15m处打两个Φ22的孔，。
