光的双折射现象理论解释与实验探究光的双折射是光线在晶体中传播时所表现出的一种非常有趣的现象。
在晶体中，光线被分成两束，分别按照不同速度传播和折射，产生出两束方向不同的光线。
这种现象可以通过理论解释和实验来探究。
首先，理论解释方面，我们需要了解晶体的结构和光的传播机制。
晶体由大量的晶格构成，其中每个晶格都具有相同的结构单元。
光的传播是通过光子在晶格之间进行散射来实现的。
当光传播方向与晶格中的原子或分子排列方向一致时，光子会与晶格产生相互作用，导致光传播速度减慢。
而当光传播方向与晶格排列方向垂直时，光子则不与晶格相互作用，速度维持不变。
基于这个理论，我们可以解释为什么光在经过晶体时会出现双折射现象。
当光线射入晶体时，它会与晶格中的原子或分子相互作用，导致光线被分成两束，其中一束传播速度变慢，另一束传播速度保持不变。
这导致光线的传播方向发生改变，从而使得光线呈现出双折射现象。
为了进一步验证这个理论，我们可以进行实验探究。
实验所需材料包括晶体样品（如方解石）和光源（如激光器或白光源）。
首先，将晶体样品固定在光路上，并确保光线垂直入射到晶体表面。
然后，通过调整光源和观察屏的位置，我们可以观察到晶体中传播出的两束光线。
这两束光线的方向和强度可以用调整观察屏上的位置和观察角度来观察和测量。
实验结果将验证理论解释，并提供更多关于光的双折射现象的信息。
例如，我们可以测量两束光线的入射角和折射角，以确定双折射的程度。
我们还可以调整晶体样品的厚度和方向，观察和比较不同条件下的双折射效应。
除了理论解释和实验探究，光的双折射现象还具有广泛的应用。
例如，在光学仪器和光纤通信中，双折射现象被用于控制和调节光的传播方向和速度。
通过利用晶体的双折射特性，我们可以设计出各种光学器件和系统，提高光学设备和通信网络的性能。
总的来说，光的双折射现象是光传播过程中的一种重要现象，通过理论解释和实验探究可以更好地理解和应用这一现象。
通过深入研究光的双折射现象，我们可以为光学科学和技术的发展提供新的思路和解决方案，推动光学领域的进步和创新。
双折射原理及应用双折射（birefringence ）是光束入射到各向异性的晶体，分解为两束光而沿不同方向折射的现象。
它们为振动方向互相垂直的线偏振光。
当光射入各向异性晶体（如方解石晶体）后，可以观察到有两束折射光，这种现象称为光的双折射现象。
两束折射线中的一束始终遵守折射定律这一束折射光称为寻常光，通常用o表示，简称o光；另一束折射光不遵守普通的折射定律这束光通常称为非常光，用e表示，简称e光。
晶体内存在着一个特殊方向，光沿这个方向传播时不产生双折射，即o光和e光重合，在该方向o光和e光的折射率相等，光的传播速度相等。
这个特殊的方向称为晶体的光轴。
光轴”不是指一条直线，而是强调其“方向”。
晶体中某条光线与晶体的光轴所组成的平面称为该光线的主平面。
o光的主平面，e光的光振动在e光的主平面内。
如何解释双折射呢？惠更斯有这样的解释。
1寻常光（o光）和非常光（e光）一束光线进入方解石晶体（碳酸钙的天然晶体）后，分裂成两束光能，它们沿不同方向折射，这现象称为双折射，这是由晶体的各向异性造成的。
除立方系晶体（例如岩盐）外，光线进入一般晶体时，都将产生双折射现象。
显然，晶体愈厚，射出的光束分得愈开。
当改变入射角i时，o光恒遵守通常的折射定律，e光不符合折射定律。
2.光轴及主平面。
改变入射光的方向时，我们将发现，在方解石这类晶体内部有一确定的方向，光沿这个方向传播时，寻常光和非常光不再分开，不产生双折现象，这一方向称为晶体的光轴。
天然的方解石晶体，是六面棱体，有八个顶点，其中有两个特殊的顶点A和D,相交于A D两点的棱边之间的夹角，各为102°的钝角.它的光轴方向可以这样来确定，从三个钝角相会合的任一顶点（A或D）引出一条直线，使它和晶体各邻边成等角，这一直线便是光轴方向。
当然，在晶体内任何一条与上述光轴方向平行的直线都是光轴。
晶体中仅具有一个光轴方向的，称为单轴晶体（例如方解石、石英等）。
有些晶体具有两个光轴方向，称为双轴晶体（例如云母、硫磺等）。
双折射的原理和应用一、什么是双折射？双折射，也被称为双光折射或双折光现象，是光在某些晶体中传播时，由于晶体的结构特性而引起的一种现象。
当光线穿过这些晶体时，会发生光线的分离，形成两个不同方向的光线，具有不同的传播速度和折射角度。
二、双折射的原理双折射现象的产生与晶体结构的对称性有关。
在对称性较高的晶体中，由于晶体内部存在两个或多个不同的折射率，光线在传播过程中会被分为两束，每束光线的传播速度和方向都不同。
对于某些晶体来说，折射率是一个标量，即无论光线入射的角度如何，折射率都保持不变。
这种晶体称为单折射晶体。
而双折射晶体则是由于晶体的结构对光具有不同的折射率，在光的传播过程中产生双折射现象。
双折射现象与晶体的结构无关，而是与晶体的对称性有关。
晶体的对称性越低，双折射现象越明显。
双折射晶体中的两束光线分别称为普通光线和特殊光线。
普通光线的传播速度较慢，折射率较大；特殊光线的传播速度较快，折射率较小。
三、双折射的应用1. 光学器件双折射现象在光学器件的设计和制造中起到重要的作用。
通过合理利用双折射晶体，可以制造出各种光学器件，如偏振片、光波导、光偏转器等。
这些器件在光通信、光传感、光学显微镜等领域有广泛的应用。
2. 偏振光传输双折射现象使得晶体可以对光进行偏振处理。
在光传输中，可以利用双折射晶体来选择性地传输特定方向的偏振光。
这种特性在光通信和光显示技术中有重要的应用。
3. 光学显微镜双折射现象在光学显微镜中也有广泛的应用。
通过使用双折射晶体，可以观察到样品中的双折射现象，从而获得更多关于样品结构和性质的信息。
4. 光学传感双折射现象在光学传感领域也有重要的应用。
通过使用双折射晶体，可以设计出各种光学传感器，用于测量光的强度、相位和偏振等参数。
这种传感器在光通信、环境监测和生物医学领域都有广泛的应用。
5. 光学调制器双折射现象可以被用于制造光学调制器，用于调控光的相位或振幅。
光学调制器在光通信和光学成像等领域有重要的应用。
双折射原理
双折射原理是一种物理现象，它指的是一个物质能够把光引导到
另一个由不同物质组成的方向中。
为了便于理解，我们可以把这个物
理现象比喻为由两个加工好的板条组成的镜子，当光照射到它们的表
面时，会在两个板条之间创造出一道折射界限。
于是，光线被分入两
条路线，其中一条的路线会改变，而另一条的路线会跟着改变。
双折射原理也可以被用来描述许多其他物理现象，比如电磁折射，机械折射和漂移折射等。
它也可以被应用到多种设备中，包括望远镜、瞄具、激光系统、光纤接入设备以及检测仪器等。
此外，双折射原理也被用在天文学中，因为它可以帮助天文学家
们更好地理解太空中的运动。
例如，当光照射到天文望远镜的折射镜
面上，它会受到两个方向的折射，而可以帮助天文学家们更好地认识
到太空物体的位置、运动方向以及其他属性。
另外，双折射原理还被用来计算光纤接口的反射率、检测膜层厚
度以及色散效应等。
这样，双折射原理将会对许多实际应用产生重大
影响。
总的来说，双折射原理是一种非常有用且多功能的物理现象。
它
可以帮助天文学家们更好地理解太空中的现象，还可以用来计算光纤
接口的反射率、检测膜层厚度以及色散效应等。
所以，双折射的理论
在实际应用中起到了不可缺少的作用。
双折射现象理论分析及应用双折射性当光射入各向异性晶体(如方解石晶体)后，可以观察到有两束折射光，这种现象称为光的双折射现象。
两束折射线中的一束始终遵守折射定律这一束折射光称为寻常光，通常用o表示，简称o光;另一束折射光不遵守普通的折射定律这束光通常称为非常光，用e 表示，简称e光。
光轴、主平面当光在晶体内沿某个特殊方向传播时将不发生双折射，该方向称为晶体的光轴。
凡平行于此方向的直线均为光轴。
光轴在入射面内，光轴是一特殊的方向,若实验发现:O光、 e 光均在入射面内传播，且振动方向相互垂直。
若沿光轴方向入射， O光和e光具有相同的折射率和相同的波速，因而无双折射现象。
单轴晶体:只有一个光轴的晶体双轴晶体:有两个光轴的晶体主平面:晶体中光的传播方向与晶体光轴构成的平面。

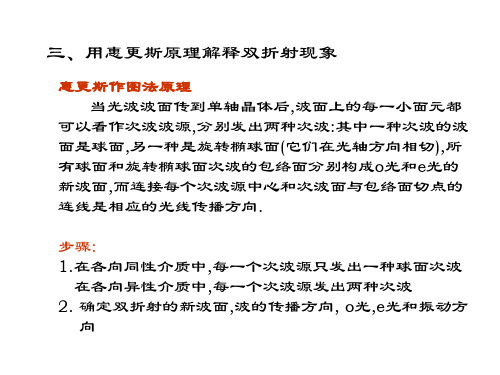

用惠更斯原理解释光的双折射现象晶体有正晶体和负晶体。
正晶体 : ne> no 负晶体 : ne< no 惠更斯原理:O 光在晶体内任意点所引起的波阵面是球面。
即具有各向同性的传播速率。
e 光在晶体内任意点所引起的波阵面是旋转椭球面。
沿光轴方向与O光具有相同的速率。
e 光在垂直于光轴方向上的传播速率Ve，在该方向的折射率 ne主 e 光在其它方向上的折射率在 n0~~~~~ne主之间。
平行光倾斜入射，光轴在入射面内，光轴与晶体表面斜交如果光轴不在入射面内，球面和椭球面相切的点，就不会在入射面内，则 O 光、e 光振动方向并不相互垂直。
平行光垂直入射，光轴在入射面内，光轴与晶体表面斜交出射两束偏振方向相互垂直的线偏光平行光垂直入射，光轴在入射面内，光轴平行晶体表面出射光沿同方向传播，具有相互垂直的偏振方向。
双折射现象的应用尼科耳棱镜:两块特殊要求加工的直角方解石，如图:光轴在ACNM平面内方向与AC成480，入射面取ACNM面方解石的折射率n0=1.658, ne=1.486。
加拿大树胶的折射率n=1.55，O光入射角大于其临界角arc sin(1.55/1.658)=69012’，被全反射，在CN处为涂黑层所吸收。
双折射现象的电磁理论分析晶体的双折射现象,是晶体在光学上的各向异性。
晶体对不同方向上的光振动表现出不同性质。
本文从双折射的基本规律,基本理论说起,接着介绍晶体中的单色平面电磁波的性质,最后从双折射和线偏振的比较,说明各向异性晶体为什么会产生双折射，双折射的光为什么都是线偏振光。
双折射现象的电磁理论分析摘要：晶体的双折射现象，是晶体在光学上的各向异性。
晶体对不同方向上的光振动表现出不同性质。
本文从双折射的基本规律，基本理论说起，接着介绍晶体中的单色平面电磁波的性质，最后从双折射和线偏振的比较，说明各向异性晶体为什么会产生双折射，双折射的光为什么都是线偏振光。
关键词：电磁理论；各向异性晶体；双折射；线偏振1引言各向异性晶体(如冰洲石、云母等)的基本光学现象是双折射和线偏振，即一束入射光线一般会在各向异性晶体内产生两束折射光线，而且这两束折射光线都是线偏振光。
光是电磁波，用电磁理论能够说明为什么会出现上述现象【1-3】，本文就试图用电磁理论分析上述两种现象。
2.光的双折射2.1 双折射现象取一块冰洲石（方解石的一种，化学成分是碳酸钙），放在一张有字的纸上，我们将会看到有双重的像。
平常我们把一块玻璃放在一张带字的纸上只能看到一个像。
从冰洲石上看但得像要比实际的物体浮起了一点，这是因为光的折射引起的，折射率越大浮起的高度越大。
我们可以看到，在冰洲石内的两个像浮起的高度是不同的，这表明，光在这种晶体内成了两束，他们的折射率不同。
这种现象叫做双折射【4】。
2.2 双折射的基本规律2.2.1 o光和e光如图2所示，让平行的自然光束正入射在冰洲石晶体的一个表面上，我们就会发现光束分解为两束。
按照光的折射定律，正入射时光线不应该偏折。
而上述的两束光的一束在晶体内沿原方向传播，另一束却偏离了原来的方向，后者显然是违反了普通的折射定律。
进一步对各种入射方向进行研究，结果表明，晶体内的两条折射线中的一条总是符合普通的折射定律，另一条却总是违反它。
目录摘要 (1)Abstract (1)1 引言 (1)2 光的双折射 (2)2.1 双折射现象 (2)2.2 双折射的基本规律 (2)2.3 晶体的各向异性 (3)3 理论基础 (3)3.1 麦克斯韦方程组 (3)3.2 晶体中的介电张量和物质方程 (4)3.3 电磁场的能量密度和能流密度 (5)4 晶体中的单色平面电磁波 (6)4.1 波动表达式 (6)4.2 磁场能量密度和电场能量密度 (6)4.2 E、D、S之间的关系 (7)5 各向异性晶体中光线速度方程 (8)6 各向异性晶体中的波面 (8)7 双折射和线偏振 (9)8 结论 (10)参考文献 (11)双折射现象的电磁理论分析摘要：晶体的双折射现象，是晶体在光学上的各向异性。
晶体对不同方向上的光振动表现出不同性质。
本文从双折射的基本规律，基本理论说起，接着介绍晶体中的单色平面电磁波的性质，最后从双折射和线偏振的比较，说明各向异性晶体为什么会产生双折射，双折射的光为什么都是线偏振光。
关键词：电磁理论；各向异性晶体；双折射；线偏振The Analysis of Double Refraction Phenomena byElectromagnetic TheoryAbstract：Crystal birefringence phenomenon, is the lens on the optical anisotropy. Crystal light vibration exhibit different properties of different direction. This article from the basic laws of double refraction, basic theory, then describes the nature of the monochromatic plane waves in crystals, from the comparison of birefringence and linear polarization, explains why produces birefringence of anisotropic crystals, why the double refraction of light is the linear polarized light.Key words：electromagnetic theory；anisotropic crystal；double refraction；linear polarization.1引言各向异性晶体(如冰洲石、云母等)的基本光学现象是双折射和线偏振，即一束入射光线一般会在各向异性晶体内产生两束折射光线，而且这两束折射光线都是线偏振光。
光是电磁波，用电磁理论能够说明为什么会出现上述现象[1-3]，本文就试图用电磁理论分析上述两种现象。
图1.双折射现象2光的双折射2.1双折射现象取一块冰洲石（方解石的一种，化学成分是碳酸钙），放在一张有字的纸上，我们将会看到有双重的像。
平常我们把一块玻璃放在一张带字的纸上只能看到一个像。
从冰洲石上看但得像要比实际的物体浮起了一点，这是因为光的折射引起的，折射率越大浮起的高度越大。
我们可以看到，在冰洲石内的两个像浮起的高度是不同的，这表明，光在这种晶体内成了两束，他们的折射率不同。
这种现象叫做双折射[4]。
2.2 双折射的基本规律2.2.1 o光和e光如图2所示，让平行的自然光束正入射在冰洲石晶体的一个表面上，我们就会发现光束分解为两束。
按照光的折射定律，正入射时光线不应该偏折。
而上述的两束光的一束在晶体内沿原方向传播，另一束却偏离了原来的方向，后者显然是违反了普通的折射定律。
进一步对各种入射方向进行研究，结果表明，晶体内的两条折射线中的一条总是符合普通的折射定律，另一条却总是违反它。
所以晶体内的前一条叫寻常光（简称o光），后一条折射线叫非常光（简称e光）[5]。
应当注意，这里所谓的o光和e光，只在双折射晶体的内部才有意义，射出晶体以后，就无所谓了o光和e光。
图2.o光和e光及其偏振状态的演示2.2.2 晶体的光轴在冰洲石中存在着一特殊的方向，光线沿这个方向传播时o光和e光不分开，这个特殊的方向称为晶体的光轴为了说明光轴的方向我们稍详细的研究一下冰洲石的晶体。
冰洲石是天然的晶体，如图3所示，它呈平行六面体状，每个表面都是平行四边形，它的一对锐角约为078，一对钝角约为0102。
大家可以看出每三个表面汇合成一个顶点，在八个顶点中有彼此对着的两个顶点是由三个钝角面汇合而成的。
通过这样的顶点并与三个界面成等角的直线方向，就是冰洲石晶体的光轴方向[6]。
晶体中任何与上述直线平行的直线，都是光轴。
光轴代表晶体中的一个特定方向。
图3.冰洲石的光轴2.2.3 主截面光线沿某晶体的界面入射，此界面的法线与晶体的光轴组成平面，成为主截面。
当入射线在主截面内，即入射面与主截面重合时，两折射线皆在入射面内。
否则，非常光可能不在入射面内[7]。
2.3晶体的各向异性晶体的双折射现象，是晶体在光学上的各向异性，晶体对不同方向上的光振动表现出不同性质。
从光的电磁理论观点来看，晶体的这种性质是光波电磁场与晶体相互作用的结果。
晶体在光学上的各向异性，实质上是晶体与入射光电磁场相互作用的各向异性[8-9]。
物质在外界电磁场作用下将发生极化，如物质结构本身呈现各向异性，则物质的极化也是各向异性的，总之，对于不同的外场方向，晶体中产生的附加电偶极矩是不同的，即极化与外场方向有关。
3理论基础3.1麦克斯韦方程组光波是电磁波的一种．光波在物质中的传播过程可用麦克斯韦方程组和物质方程来描述。
与自由电荷密度ρ，自由电流密度j 都无关，所以描述光的麦克斯韦方程组为[10]：t∂∇⨯=-∂B E (1)0∇⋅=D (2) t∂∇⨯=∂D H (3)∇⋅=B (4)光波能量的传播方向是沿着引起视觉效应或其他光化学效应的方向，对人的眼睛或感光仪器起作用的是电场强度矢量E[10]，所以光线方向实际上就是电场强度矢量E 的传播方向。
波矢k 的方向代表波动的形式或者说振动相位的传播方向，它始终垂直于波阵面(即等相面)。
由麦克斯韦方程式t∂∇⨯=∂D H ，可看出介质中的电磁波不仅包含电磁场的运动，还应包含束缚电子的运动，可以说这种电磁波的状态(相位)，应由D 的状态来表示，所以波矢量k 的方向实际上就是电位移矢量D 的传播方向。
3.2 晶体中的介电张量和物质方程在各向同性的线性介质中，电位移矢量D 与电场强度矢量E 之间是一简单的比例关系ε=⋅D E ，此式表明在各向同性介质中，D 与E 的方向总是一致的，D 与E 的关系被一线性方程组所反映这可用矩阵表示出111213112212223233313233 D E D E D E εεεεεεεεε⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦ (5) 其中11ε,12ε,13ε……9个矩阵元构成了介质的介电张量，它反映了各向异性介质的电学性能。
晶体中总存在3个互相正交的特殊方向(x ，y ，z)，使得介电张量“对角化”，即111222323 0 00 0 0 0 D E D E D E εεε⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦(6) 这3个方向称为晶体的主轴方向，主轴方向由晶格的结构确定[11]。
因此，用主轴坐标系，ε可以表示为111222333εεε=++εe e e e e e (7)式(7)中1ε，2ε，3ε称为主电容率。
1e 2e 3e 则是主轴坐标系的基矢．即ε是二阶对称张量，因此，对于各向异性晶体来说，在线性光学范围内，物质方程为：=⋅D εE(8) 0μ=B H(9)式(8)中ε是电容率张量，0μ是真空磁导率。
(7) (8)式表明，除3个主轴方向外，各向异性晶体内D 与E 不同向，这就是电的各向异性。
(8)式中，各向异性晶体的磁导率μ在可见光范围内等于真空磁导率0μ[11]。
由(8)(9)式可见，各向异性晶体的基本光学现象来源于电的各向异性，而不是磁的各向异性。
对于某些特殊的介质，介电张量中可以有两个元素相等，如12εεε⊥==，3εε⊥≠则(6)式可表为333D E ε= (10) D E ε⊥⊥⊥= (11)式中D ⊥和E ⊥表示垂直于z 轴的分量。
这种介质有一个特殊的坐标方向（z 轴)，单轴晶体就是这种介质，这个特殊的方向就是光轴。
由(3)(4)式看出：在单轴晶体中若D 只有3D 分量或D ⊥分量，则D 与E 平行，这种情况与各向同性介质质相似。
若D 同时有两种分量，则D 与E 不平行，呈现出各向异性介质的特点[12]。
3.3 电磁场的能量密度和能流密度根据电磁场的能量守恒定律和麦克斯韦方程组，电磁场的能量密度w 和能流密度S分别为1()2w =⋅+⋅E D H B (12)w =⨯=S E H u(13)式(13)中u 是电磁场能量流动的速度。
电磁场的能量密度w 是它的电场能量密度e w 与磁场能量密度m w 之和，e w 和m w 分别为[10]12e w =⋅D E (14) 12m w =⋅H B (15)4晶体中的单色平面电磁波4.1 波动表达式考虑在各向异性晶体中传播的最简单的光，单色平行光，它就是单色平面电磁波，其表达式为[13]：()0i t eω⋅-=k r E E (16)()0i t e ω⋅-=k r D D (17) ()0i t e ω⋅-=k r H H (18)式(16) (17) (18)中0E 0D 0H 是与地点和时间都无关的常矢量，k 是波矢量，ω是圆频率，B 由(9) (18)式给出。
4.2 磁场能量密度和电场能量密度由式(1)(9)(16)(18)式得()()00[][]i t i t eeωω⋅-⋅-∇⨯=∇⨯=∇⨯k r k r E E E()0000()i t ei i ttωμμωμ⋅-∂∂=⨯=-=-=∂∂k r H k E H H(19)由此得1ωμ=⨯H k E(20)由(3)(17)式得()()00[][]i t i t eei i tωωω⋅-⋅-∂∇⨯=∇⨯=∇⨯=⨯==-∂k r k r D H H H k H D(21)由此得1ω=-⨯D k H (22)由(14)(22)式得12()e w ω=⋅=-⋅⨯E D E k H (23)由(15)(20)式得12()m w ω=⋅=-⋅⨯H B H k E (24)由矢量运算等式()()()⋅⨯=⨯⋅=-⋅⨯H k E H k E E k H(25)可得12ww w m e == (26) 这表明各向异性晶体中单色平行光的磁场能量密度和电场能量密度相等。
