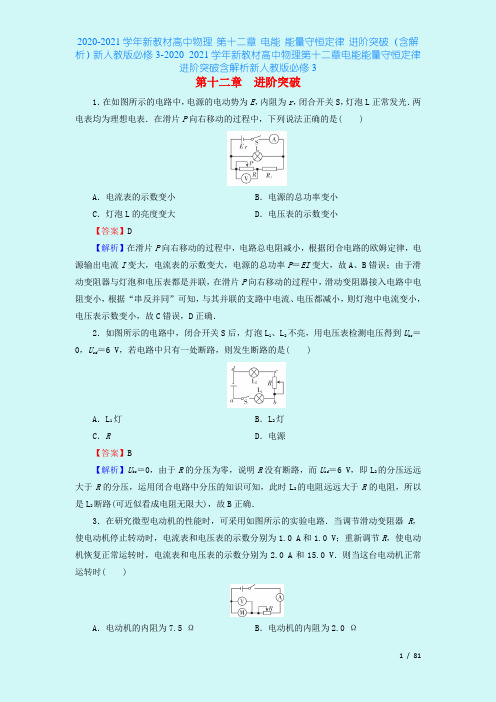

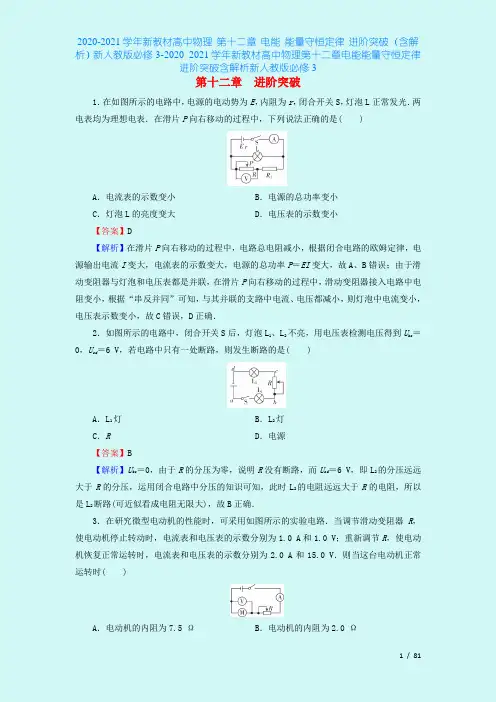

第十二章进阶突破1．在如图所示的电路中，电源的电动势为E，内阻为r，闭合开关S，灯泡L正常发光．两电表均为理想电表．在滑片P向右移动的过程中，下列说法正确的是( )A．电流表的示数变小B．电源的总功率变小C．灯泡L的亮度变大D．电压表的示数变小【答案】D【解析】在滑片P向右移动的过程中，电路总电阻减小，根据闭合电路的欧姆定律，电源输出电流I变大，电流表的示数变大，电源的总功率P＝EI变大，故A、B错误；由于滑动变阻器与灯泡和电压表都是并联，在滑片P向右移动的过程中，滑动变阻器接入电路中电阻变小，根据“串反并同”可知，与其并联的支路中电流、电压都减小，则灯泡中电流变小，电压表示数变小，故C错误，D正确．2．如图所示的电路中，闭合开关S后，灯泡L1、L2不亮，用电压表检测电压得到U bc＝0，U cd＝6 V，若电路中只有一处断路，则发生断路的是( )A．L1灯B．L2灯C．R D．电源【答案】B【解析】U bc＝0，由于R的分压为零，说明R没有断路，而U cd＝6 V，即L2的分压远远大于R的分压，运用闭合电路中分压的知识可知，此时L2的电阻远远大于R的电阻，所以是L2断路(可近似看成电阻无限大)，故B正确．3．在研究微型电动机的性能时，可采用如图所示的实验电路．当调节滑动变阻器R，使电动机停止转动时，电流表和电压表的示数分别为1.0 A和1.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A和15.0 V．则当这台电动机正常运转时( )A．电动机的内阻为7.5 ΩB．电动机的内阻为2.0 ΩC ．电动机的输出功率为30.0 WD ．电动机的输出功率为26.0 W【答案】D【解析】因为电动机停止转动时，电流表和电压表的示数分别为1.0 A 和1.0 V ，电动机在没有将电能转化为机械能时属于纯电阻元件，故电动机的内阻r ＝U 1I 1＝1.0 V1.0 A＝1.0 Ω，故A 、B 错误；当电动机正常运转时，电流表和电压表的示数分别为2.0 A 和15.0 V ，则电动机的总功率为P 总＝U 2I 2＝15.0 V×2.0 A＝30.0 W ，此时电动机的发热功率为P 热＝I 22r ＝(2.0 A)2×1.0 Ω＝4.0 W ，故电动机的输出功率为P 出＝P 总－P 热＝30.0 W －4.0 W ＝26.0 W ，C 错误，D 正确．4．(多选)如图所示，理发用的电吹风机中有电动机和电热丝，电动机带动扇叶转动，电热丝给空气加热，利用热风将头发吹干．电动机的线圈电阻为R 1，与电阻为R 2的电热丝串联后接到输出电压为U 的电源上，电路中电流为I ，则( )A ．电动机的输出功率为U 2R 1B ．电动机两端的电压为U －IR 2C ．电吹风机的发热功率为I 2(R 1＋R 2) D ．电吹风机消耗的电功率为I 2(R 1＋R 2) 【答案】BC【解析】电动机的输入功率为(U －IR 2)I ，电动机的输出功率为UI －I 2(R 1＋R 2)，故A 错误；含电动机电路是非纯电阻电路，电动机两端的电压为U －IR 2，故B 正确；电吹风机中发热的功率要用I 2R 来计算，所以总的发热功率为I 2(R 1＋R 2)，电吹风机消耗的功率P ＝IU 要大于发热功率，故C 正确，D 错误．5．(多选)如图所示，E 表示电源电动势、I 表示电路中的电流、U 表示电源的路端电压、P 表示电源的输出功率，当外电阻R 变化时，下列图像中可能正确的是( )【答案】CD【解析】电源的电动势与外电路的电阻无关，A 错误；由闭合电路的欧姆定律I ＝ER ＋r可知I －R 图像不是直线，B 错误；U ＝IR ＝ER R ＋r ＝E1＋rR，则随R 增加，U 增大，当R →∞时U →E ，C 正确；P ＝I 2R ＝E 2RR ＋r2＝E 2R ＋r 2R＋2r，因当r ＝R 时，P 最大，可知图像D 正确． 6．(多选)如图所示电路中，电源内阻不计，三个小灯泡完全相同且外电路变化时每个灯泡两端的电压都不会超过其额定电压，开始时只有S 1闭合，当S 2也闭合后，下列说法中正确的是( )A ．灯泡L 1变亮B ．灯泡L 2变亮C ．电容器C 的电荷量增加D ．闭合S 2瞬间流过电流表的电流方向自右向左 【答案】AD【解析】根据电路可知，S 1闭合、S 2断开时，L 1、L 2串联，则两灯一样亮，因L 3与电容器串联后接到电源两端，则L 3不亮，电容器两端电压等于电源电动势E ；当S 2也闭合后，电路总阻值变小，流过L 1的电流变大，L 1两端电压变大，L 2两端电压变小，则灯L 1变亮，L 2变暗；因电容器此时与灯L 1并联，则电容器两端电压变小，电容器上的电荷量变少，电容器对外放电，又知电容器左极板与电源正极相连，带正电，则闭合S 2瞬间流过电流表的电流方向自右向左，综上所述，选项B 、C 错误，A 、D 正确．7．(多选)图示电路中，电表均为理想电表，如果滑动变阻器的滑片逐渐向左滑动一段，四个电表的读数分别用U 1、U 2、I 1、I 2表示，四个电表读数的变化量绝对值分别用ΔU 1、ΔU 2、ΔI 1、ΔI 2表示，下列说法正确的是( )A ．U 1增大，U 2减小B ．I 1、I 2都增大C ．U 2I 1减小，U 2I 2不变 D ．ΔU 2ΔI 2＝R 3，ΔU 2ΔI 1＝r ＋R 1 【答案】ACD【解析】由电路图可知，R 2与R P 串联后再与R 3并联、然后它们与R 1串联，电压表V 2测并联部分两端的电压，电压表V 1测R 2两端的电压，电流表A 1测干路电流，电流表A 2测R 3支路的电流．当滑动变阻器滑片P 向左端移动时，接入电路中的电阻变小，并联部分的总电阻变小，电路的总电阻变小，由I 1＝ER 并＋R 1＋r，可知电路中的总电流增大，即电流表A 1的读数增大，即I 1增大；由U 2＝E －I 1(R 1＋r )，可知电压表V 2的示数U 2变小，而电流表A 2的示数I 2＝U 2R 3，可知I 2变小，干路电流等于各支路电流之和，有U 1＝(I 1－I 2)R 2，可得R 2的电压U 1增大，故A 正确，B 错误；因U 2＝E －I 1(R 1＋r )，体现全电路的欧姆定律，则有U 2I 1＝R 并，逐渐减小，ΔU 2ΔI 1＝R 1＋r 保持不变；因U 2＝I 2R 3，满足部分电路的欧姆定律，有ΔU 2ΔI 2＝U 2I 2＝R 3不变，故C 、D 正确．8．(多选)如图甲所示，电源E ＝12 V ，内阻不计，灯泡L 的额定电压为9 V ，其伏安特性曲线如图乙所示，滑动变阻器R 的最大阻值为10 Ω．则( )A ．灯泡L 的阻值随电流的增大而减小B ．灯泡L 的额定功率为13.5 WC ．灯泡L 消耗电功率的最小值是2 WD ．滑动变阻器接入电路的阻值应至少为6 Ω 【答案】BC【解析】由I －U 图像可知，图像的斜率为灯泡的电阻的倒数，所以灯泡的电阻随电流的增大而增大，故A 错误；由图像可知，当灯泡的电压U ＝9 V 时，电流I ＝1.5 A ，所以灯泡的额定功率为P ＝UI ＝9×1.5 W＝13.5 W ，故B 正确；当R ＝10 Ω时，电流最小，灯泡消耗的电功率最小，如图所示，可得此时灯泡的电流I ′＝1.0 A ，电压U ′＝2 V ，所以灯泡的功率P ′＝U ′I ′＝2×1 W＝2 W ，故C 正确；因灯泡的额定电流为I ＝1.5 A ，正常工作时的电阻R L ＝U I ＝91.5 Ω＝6 Ω，根据闭合电路欧姆定律有I ＝E R ＋R L ，可得R ＝EI－R L ＝⎝ ⎛⎭⎪⎫121.5－6) Ω＝2 Ω，即滑动变阻器接入电路的电阻至少为2 Ω，故D 错误．9．如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随电流变化的U ­I 图线，曲线Ⅲ是一个小灯泡的U ­I 图线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是( )A ．在这两种连接状态下，小灯泡的电阻相等B ．在这两种连接状态下，小灯泡消耗的功率之比是1∶2C ．电源1与电源2的内阻之比是7∶11D ．由于小灯泡L 的U －I 图线是一条曲线，所以灯泡发光过程中欧姆定律不适用 【答案】B【解析】根据图像交点知与电源1相接时电阻R 1＝35 Ω，与电源2相连接时R 2＝56 Ω，在这两种连接状态下，小灯泡的电阻不相等，故A 错误；小灯泡U －I 图线与电源U －I 图线的交点即为灯泡与电源连接时的工作状态，则连接电源1时，U 1＝3 V ，I 1＝5 A ，故P 1＝U 1I 1＝15 W ，连接电源2时，U 2＝5 V ，I 2＝6 A ，故P 2＝U 2I 2＝30 W ，所以小灯泡消耗的功率之比为：P 1∶P 2＝1∶2，故B 正确；U －I 图像的斜率的绝对值表示电源内电阻，根据电源U －I 图线，r 1＝107 Ω，r 2＝1011Ω，则r 1∶r 2＝11∶7，故C 错误；欧姆定律适用于纯电阻，灯泡是纯电阻用电器，适用欧姆定律，故D 错误．10．如图所示，电源电动势E ＝8 V ，内阻r ＝5 Ω，电灯A 的电阻为10 Ω，电灯B 的电阻为6 Ω，滑动变阻器的总电阻为6 Ω．闭合开关S ，当滑动触头P 由a 端向b 端滑动的过程中(不考虑电灯电阻的变化)，下列说法正确的是()A ．电流表的示数先减小后增大B ．电压表的示数先增大后减小C ．电灯A 的亮度不断增大D ．电源的最大输出功率为3.2 W 【答案】AD【解析】当滑动触头P 由a 端向b 端滑动的过程中，该并联电路的总电阻为R 总，则1R 总＝1R ＋R A ＋1R B ＋6－R，其中R 是和灯A 串联部分滑动变阻器的阻值，所以R 总＝R ＋1012－R22，由数学知识ab ≤⎝⎛⎭⎪⎫a ＋b 22当且仅当a ＝b 等号成立，知当R ＝1 Ω时，该电路的总电阻最大为5.5 Ω，所以滑动触头P 由a 端向b 端滑动的过程中，R 由0→6 Ω，R 总由5.45 Ω→5.5 Ω→4.36 Ω，可见电流先减小后增大，故A 正确；当R 总＝r ＝5 Ω时，电源有最大输出功率，为P max ＝⎣⎢⎡⎦⎥⎤8 V 5＋5 Ω2×5 Ω＝3.2 W ，D 正确；电压表的示数为B的分压，其值U B ＝R B R B ＋6－R×R 总R 总＋r ×E ＝4822－R ＋10＋110R ＋10，当R 由0→6时是个增函数，分压一直增大，故B 错误；同理，灯A 支路的电流I ＝ER 总R 总＋r×110＋R＝822－12－R ＋11012－R ，当R 由0→6时是个减函数，电流减小，功率减小，变暗，故C 错误．11．某同学设计了如图所示电路，测量定值电阻的阻值、电源的电动势和内阻，使用的器材有：待测定值电阻R 1(约几欧)、待测电源E 、电流表A 、电阻箱R 2(0～999.9 Ω)、开关两个及导线若干．(1)请用笔画线代替导线在图中完成实物电路的连接．(2)测量R 1的阻值时，闭合开关S 1前，调节R 2至 (填“最大值”或“最小值”)，然后闭合开关S 1和S 2，调节R 2使电流表示数为I ，此时R 2的值为7.8 Ω；再断开S 2，将R 2调到5.8 Ω时，电流表示数也为I ，则R 1的值为 Ω．(3)测量电源电动势E 和内阻r 时，闭合开关S 1、断开S 2，调节R 2，得到R 2和对应电流I 的多组数据，作出1I－R 2图像如图所示，则电源电动势E ＝ V ，内阻r ＝ (计算结果均保留2位有效数字)，若电流表A 内阻不可忽略，则r 的测量值 (填“大于”“等于”或“小于”)真实值．【答案】(1)见解析图 (2)最大值 2.0 (3)6.0 1.0 大于 【解析】(1)按原理图接线，如图所示．(2)为了保护用电器，所以应使电阻箱的最大阻值接入电路，即在闭合开关前调节R 2至最大值；由闭合电路欧姆定律得I ＝E7.8＋r ＝E5.8＋r ＋R 1，解得R 1＝2.0 Ω．(3)由闭合电路欧姆定律得E ＝I (R 1＋R 2＋r ) 整理得1I ＝2＋r E ＋1ER 2由图像可知1E ＝1.5－0.56，2＋r E ＝12解得E ＝6.0 V ，r ＝1.0 Ω若电流表A 内阻不可忽略，由闭合电路欧姆定律得E ＝I (R 1＋R ＋r ＋R A )整理得1I ＝2＋r ＋R A E ＋1ER即内阻的测量值为r ＋R A >r ，即大于真实值．12．如图所示，电源的电动势E ＝110 V ，电阻R 1＝21 Ω，电动机绕组的电阻R 0＝0.5 Ω，开关S 1始终闭合．当开关S 2断开时，电阻R 1的电功率是525 W ；当开关S 2闭合时，电阻R 1的电功率是336 W ，求：(1)电源的内电阻；(2)当开关S 2闭合时流过电源的电流和电动机的输出功率． 【答案】(1)1 Ω (2)1 606 W【解析】设S 2断开时R 1消耗的功率为P 1，则P 1＝⎝ ⎛⎭⎪⎫E R 1＋r 2R 1代入数据解得r ＝1 Ω．(2)设S 2闭合时R 1两端的电压为U ，消耗的功率为P 2，则P 2＝U 2R 1解得U ＝84 V由闭合电路欧姆定律得E ＝U ＋Ir 代入数据，得I ＝26 A设流过R 1的电流为I 1，流过电动机的电流为I 2，则I 1＝UR 1＝4 A而电流关系I 1＋I 2＝I 所以I 2＝22 A 由UI 2＝P 出＋I 22R 0代入数据得P 出＝1 606 W ．。

新教材人教版高中物理必修第三册第十二章知识点清单目录第12章电能能量守恒定律第1节电路中的能量转化第2节闭合电路的欧姆定律第3节实验：电池电动势和内阻的测量第4节能源与可持续发展第12章电能能量守恒定律第1节电路中的能量转化一、电功和电功率1. 电功(1)定义：静电力移动电荷所做的功，简称电功。

(2)公式：(3)单位：在国际单位制中，电功的单位是焦耳，符号为J。

常用的单位还有千瓦时，1 kW·h=3. 6×106 J。

2. 电功率(1)定义：电流在一段电路中所做的功与通电时间之比叫作电功率，它在数值上等于单位时间内电流所做的功。

(2)公式：(3)单位：在国际单位制中，电功率的单位是瓦特，符号为W。

常用的单位还有千瓦(kW)，1 kW=1 000 W。

(4)意义：电功率表示电流做功的快慢。

二、焦耳定律1. 焦耳定律(1)内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。

(2)表达式：2. 热功率(1)定义：热功率指单位时间内电流通过导体产生的热量。

(2)表达式：P 热=I 2R 。

三、电路中的能量转化1. 纯电阻电路：电流通过纯电阻电路做功时，电能全部转化为电阻的内能。

此时电功等于电热，W=Q=UIt=I 2Rt=U 2Rt ，电功率等于热功率，P=P 热=UI=I 2R=U 2R。

2. 非纯电阻电路：含有电动机、电解槽等用电器的电路称为非纯电阻电路。

在非纯电阻电路中，电流做的功一部分转化为机械能或化学能，还有一小部分转化为内能。

此时电功大于电热，W=UIt=Q+E 其他>Q=I 2Rt ，电功率大于热功率，P=UI=P 热+P 其他>P 热=I 2R 。

四、纯电阻电路和非纯电阻电路的理解 纯电阻电路非纯电阻电路电路特点 电路中只有电阻元件，只能把电能转化为内能 除电阻外还包括能把电能转化为除内能外的其他形式能的用电器 是否遵循 欧姆定律遵循欧姆定律I=UR不遵循欧姆定律U>IR 或I<UR能量转化 电流做功，电能全部转化为内能 电流做功，电能除转化为内能外，还要转化为其他形式的能 元件举例 电阻、电炉丝、白炽灯等 电动机、电解槽等 电功 W=UIt=I 2Rt=U 2RtW=UIt 电热 Q=I 2Rt=UIt=U 2RtQ=I 2Rt 电功率 P=UI=I 2R=U 2RP=UI 热功率 P 热=I 2R=UI=U 2RP 热=I 2R五、电动机的功率和效率 1. 电动机模型如图，电动机由线圈电阻和其他元件组成。

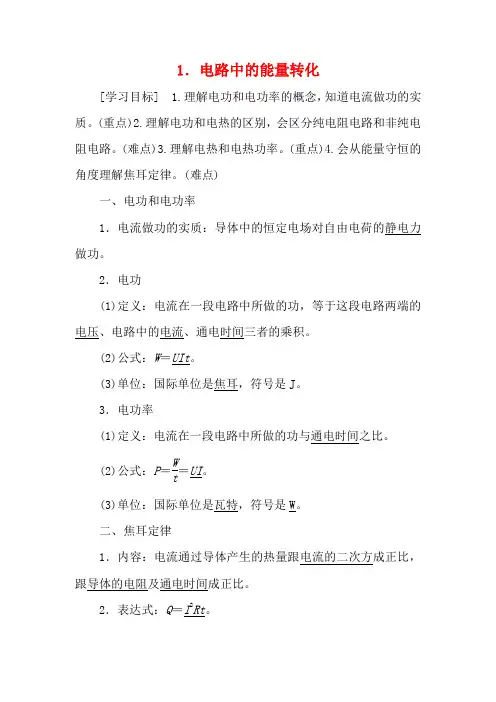

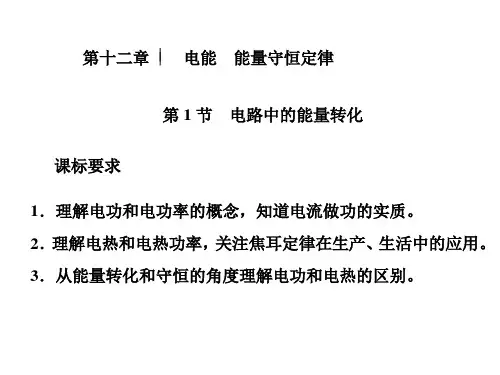

1．电路中的能量转化[学习目标] 1.理解电功和电功率的概念，知道电流做功的实质。

(重点)2.理解电功和电热的区别，会区分纯电阻电路和非纯电阻电路。

(难点)3.理解电热和电热功率。

(重点)4.会从能量守恒的角度理解焦耳定律。

(难点)一、电功和电功率1．电流做功的实质：导体中的恒定电场对自由电荷的静电力做功。

2．电功(1)定义：电流在一段电路中所做的功，等于这段电路两端的电压、电路中的电流、通电时间三者的乘积。

(2)公式：W ＝UIt 。

(3)单位：国际单位是焦耳，符号是J 。

3．电功率(1)定义：电流在一段电路中所做的功与通电时间之比。

(2)公式：P ＝W t＝UI 。

(3)单位：国际单位是瓦特，符号是W 。

二、焦耳定律1．内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。

2．表达式：Q ＝I 2Rt 。

3．热功率三、电路中的能量转化1．电动机工作时的能量转化(1)能量关系：电动机从电源获得的能量一部分转化为机械能，还有一部分转化为内能。

(2)功率关系：电动机消耗的功率P电等于电动机的输出功率P 机与电动机损失的功率P损之和，即：P电＝P机＋P损，P电＝UI，P损＝I2R。

2．电池充电时的能量转化电池从电源获得的能量一部分转化为化学能，还有一部分转化为内能。

1．思考判断(正确的打“√”，错误的打“×”)(1)电功与能量的单位都是焦耳，电功就是电能。

(×)(2)电功与电能不同，电流做功的过程就是电能向其他形式的能量转化的过程。

(√)(3)电功率越大，表示电流做功越多。

(×)(4)焦耳定律的表达式为Q＝I2Rt，此式适用于任何电路。

(√)(5)三个公式P＝UI、P＝I2R、P＝U2R没有任何区别，它们表达相同的意义，所示P即是电功率。

(×) 2．通过电阻R的电流为I时，在时间t内产生的热量为Q；若电阻为2R ，电流为I 2时，则在时间t 内产生的热量为( ) A ．4Q B ．2Q C ．Q 2 D ．Q 4C [由电热公式Q ＝I 2Rt 可得Q ′＝⎝ ⎛⎭⎪⎫I 22·2Rt ＝12I 2Rt ＝Q 2，故选项C 正确。

第十二章电能能量守恒定律1.电路中的能量转化....................................................................................................... - 1 -2.闭合电路欧姆定律....................................................................................................... - 6 -3.实验：电池电动势和内阻的测量............................................................................. - 11 -4.能源与可持续发展..................................................................................................... - 20 -1.电路中的能量转化【教学目标】1．理解电功和电功率的概念，知道电流做功的实质．2．理解焦耳定律的概念，会区分纯电阻电路和非纯电阻电路．3．理解电功率和热功率．4．会从能量转化与守恒角度看电路中的能量转化．【重点难点】1．理解电功和电功率的概念，知道电流做功的实质．(重点)2．理解电功和电热的区别，会区分纯电阻电路和非纯电阻电路．(难点)3．理解电功率和热功率．(重点)4．会从能量转化与守恒角度看电路中的能量转化．(难点)【教学准备】教学课件，用电器（带有铭牌）【教学过程】一、导入新课初中我们学习了家庭电路有关的知识，了解了各种用电器在使用的过程中，是把电能转化为其他形式的能量。

这个过程是通过电流做功来实现的。

那么电流做功的实质又是什么呢？二、新课教学1.电功和电功率我们知道电流是电荷定向移动产生的，那电流在做功的时候，就是静电力在做功；导体中的恒定电场对自由电荷的静电力使自由电荷做定向移动，电势能减少，其他形式的能量增加。
