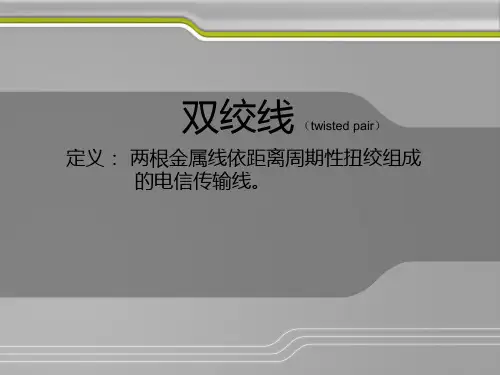

双绞线 课件

双绞线 课件
外保护层(塑料) 外导体(编织状) 绝缘层 内导体(铜芯) 绝缘层 外导体(编织状)
外保护层(塑料)
同轴电缆基本结构示意图 同轴电缆支持点到点连接，也支持多点连接。分为基带同轴电缆和宽带同轴电缆。 基带同轴电缆一般用于二进制数据信号的传输，多用于计算机局域网；宽带同轴电 缆主要用于高带宽数据通信，支持多路复用。
• 不受电信号的干扰
• 使用于长距离、高 速率的信号传输
3.2.4 无线传输介质
无线电、微波、卫星、移动通信等，各种无线介质传输介质对应的电磁波谱范围如图所示。
频率 (Hz)
10
4
10
5
10
6
10
10
7
10
8
10
微波
9
10
10
10
11
10
红外
12
10
13
10
14
10
15
16
无线电 双绞线 同轴电缆 无线电AM 无线电FM 电视

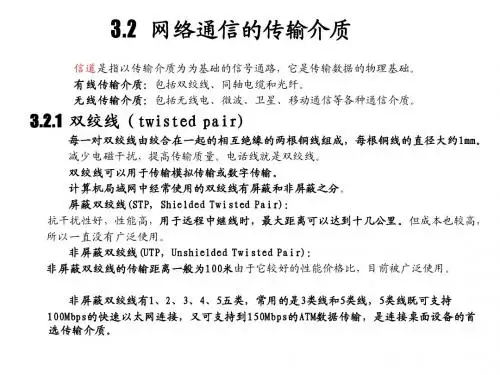

双绞线
最便宜的 传输媒介 易受环境 中电信号 的干扰
通常用于较短 距离的连接
3. 2. 2
同轴电缆(coaxial cable)
同轴电缆由同轴的内外两个导体组成，内导体是一根金属线，外导体是一根圆柱形的 套管，一般是细金属线编制成的网状结构，内外导体之间有绝缘层。如图。 另外，同轴电缆的两端需要有终结器(用50欧姆或75欧姆的电阻连接内外导体)，中间 连接需要收发器、T形头、筒形连接器等器件。
光疏介质
1 入 射 光
2
光密介质
光纤通信的原理
2.
室外光缆和室内光纤
光纤传输介质有室外光缆和室内光纤之分 室外光缆，主要用于室外环境，可以架空或走地下管道。由于室外光缆所处环境比较

制作网线图解幻灯片课件

制作网线图解幻灯片课件
标识
2、双绞线的分类
按构造分类：
非屏蔽双绞线电缆(UTP)和屏蔽双绞线电缆绕对屏蔽
(STP)两类。
非屏蔽〔UTP〕 Unshilded Twisted Pair
整体屏蔽
屏蔽双绞线电缆(STP) Shilded Twisted Pair
按性能指标分类:
双绞线电缆可分为1类、2类、3类、4类、5类、5e类、6类、6e类双绞线 电缆。
一、工具和材料的认识
双绞线 Rj45水晶头 网线钳 网线测试仪
1、双绞线简介
双绞线〔 Twisted pair，T P〕由两
根22-26号绝缘铜导线相互缠绕而成
，每根铜导线的绝缘层上分别涂有
不同的颜色，如果把一对或多对双
绞线放在一个绝缘套管中便构成了 双绞线电缆。
互想缠绕在一 起的两根线芯 称为：一个绕
穿插网线
三、穿插网线的制作
(1)剪断 (2)剥皮 (3)排序，网线一端按照T568A标准线序排列 (4)剪齐 (5)插入 (6)压制 (7)双绞线另一端，网线另一端按照T568B标准
线序排列重复(1)-(6)步骤
第(1)步：剪断
裁出方案需要使用到的双绞线长度
第(2)步、剥线
注意：1、剥线时，防止剥线过长或过短，拨线长度大约2-3厘米 2、不可太用力，否那么容易把网线线芯剪断
电缆护套外皮有
非阻燃〔〔Low Smoke
Zero Halogen,LSZH〕
三种材料。电缆的护套假设
含卤素，那么不易燃烧〔阻燃
护套
〕。但在燃烧过程中，释放的
毒性大。电缆的护套假设不含
卤素，那么易燃烧〔非阻燃〕
。但在燃烧过程中所释放的毒 性小。
撕裂线
标识 双绞线电缆的外部护套上每隔两英尺会印刷上一些标识。不同生产商的产 品标识可能不同，但一般包括双绞线类型、NEC/UL防火测试和级别、 CSA防火测试、长度标志、生产日期、双绞线的生产商和产品号码等信息 VCOM V2-073725-1 CABLE UTP ANSI TIA/EIA-568A 24AWG(4PR) OR ISO/IEC 11801 VERIFIED CAT 5e 234M 20040821 含义： 生产商＋产品号＋双绞线类型＋线缆标准＋长度点＋生产日期 1英尺=0.3048米

双绞线的分析ppt课件

双绞线的分析ppt课件

双绞线
屏蔽双绞线特点：
屏蔽双绞线分为STP和FTP，STP指每条线都有各自的屏蔽层，而 FTP只在整个电缆均有屏蔽装置，并且两端都正确接地时才起作用。 所以要求整个系统是屏蔽器件，包括电缆、信息点、水晶头和配 线架等，同时建筑物需要有良好的接地系统。屏蔽层可减少辐射， 防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线 比同类的非屏蔽双绞线具有更高的传输速率。屏蔽双绞线电缆的 外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双 绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
性能指标
(4)特性阻抗与环路直流电阻不同，特性阻抗包括电阻及频率为1～100MHz的 电感阻抗及电容阻抗，它与一对电线之间的距离及绝缘体的电气性能有关。 各种电缆有不同的特性阻抗，而双绞线电缆则有100欧姆、120欧姆及150欧 姆几种。
(5)衰减串扰比(ACR)在某些频率范围，串扰与衰减量的比例关系是反映电缆 性能的另一个重要参数。ACR有时也以信噪比(SNR :Signal-Noice ratio)表 示，它由最差的衰减量与NEXT量值的差值计算。ACR值较大，表示抗干扰 的能力更强。一般系统要求至少大于10分贝。
模型
双绞线
RJ-45插头的打线标准与制作 1．先抽出一小段线，然後先把外皮剥除 一段 2．将双绞线反向缠绕开 3．根据标准排线：注意这里是非常重要 4．铰齐线头 5．插入插头 6．用打线钳夹紧 7．使用测试仪测试
双绞线
具体的线序制作方法是：一端采用： 1-白绿、2-绿、3-白橙、4-蓝、5白蓝、6-橙、7-白棕、8-棕，即 568A标准。另一端在这个基础上 将这八根线中的1号和3号线，2号 和6号线互换一下位置，这时网线 的线序就变成了568B（即白橙， 橙，白绿，蓝，白蓝，绿，白棕， 棕的顺序）做线标准不变，这样交 叉线就做好了。 1－3、2－6交叉接法。虽然双绞 线有4对8条芯线，但实际上在网 络中只用到了其中的4条，即水晶 头的第1、第2和第3、第6脚，它 们分别起着收、发信号的作用。

网线之双绞线的制作方法ppt课件.ppt

网线之双绞线的制作方法ppt课件.ppt

(4)剪齐：
把线尽量抻直 （不要缠绕）、压平 （不要重叠）、挤紧 理顺（朝一个方向紧 靠），然后用压线钳 剪线刀口把线头剪平 齐。
(5)插入：
以拇指和中指捏住 水晶头，使有塑料弹片 的一侧向下，针脚一方 朝向远离自己的方向， 并用食指抵住；另一手 捏住双绞线外面的胶皮， 缓缓用力将8条导线同时 沿RJ-45头内的8个线槽 插入，一直插到线槽的 顶端。
橙 白棕 棕 绿 白棕 棕
T568A标准的记忆方法：绿蓝橙棕，白线在前 ，三五交换
12 3 4 5 6 7 8
白 绿
绿
白 橙蓝
蓝
白 蓝橙
橙
白 棕
棕
T568B标准的记忆方法：橙蓝绿棕，白线在前 ，三五交换
12 3 4 5 6 7 8白 Nhomakorabea橙橙
白 蓝绿
蓝
白白 绿蓝
绿
白 棕
棕
T568A的标准 <返回
T568B的标准 <返回
(6)压制：
确认所有导线都到位，
并透地水晶头检查一遍线
序无误后，就可以用压线
压入
压制RJ-45头了。
将RJ-45头从无牙的一侧推入压线钳夹槽后，用 力握紧线钳(如果您的力气不够大，可以使用双手一 起压)，将突出在外面的针脚全部压入水晶并头内。
网线的测试：
通线若缆我测的们试话把的，在线在R缆测J-为4试5直两仪 上端的的8接个口指插示入灯测应试该仪依的 次两为个绿接色口闪之过后，，证打明开测 了试网仪线我制们作可成以功看，到可测试 以仪顺上利的的两完组成指数示据灯的都发在 送闪与动接。收。
网线之双绞线的制作方法
——— 全南县高级职业技术学校 制作人：易欢
双绞线的制作方法

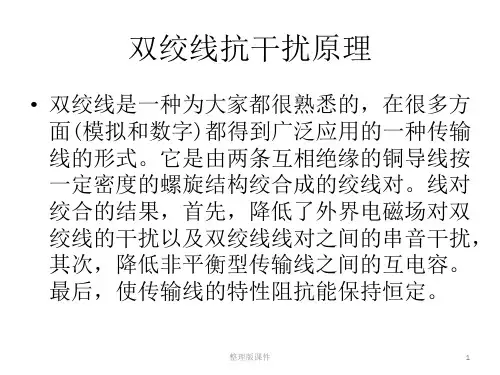

双绞线抗干扰原理ppt课件

双绞线抗干扰原理ppt课件

整理版课件
3
整理版课件
4
• 在正确使用的前提下，双绞线对外来磁场感应干 扰有一定的抑制能力，并且随着双绞线节矩的不 同有不同的屏蔽效果。表1给出了一对平行线与 双绞线的屏蔽效果的比较。
• 表l 平行线和双绞线对外来干扰屏蔽效果的比较
整理版课件
5
双绞线消除干扰的原理
• 在双绞线中，干扰主要来自以下两方面：第一，外部干扰。
第二，同一电缆内部对线之间的相互串扰。下面，我们对双绞 线消除干扰的原理进行分析。 1、 双绞线对外部干扰的抑制 1.1 干扰信号对平行线的干扰，见图2。Us为干扰信号源，干 扰电流Is在双线的两条导线L1、L2上产生的干扰电流分别是I1 和I2。由于L1距离干扰源较近，因此，I1>I2，I=I1―I2≠0， 有干扰电流存在。
整理版课件
6
• 1.2 干扰信号对扭绞双线回路的干扰，见图 3。与图2不同的是，双线回路在中点位置进 行了一次扭绞。在L1上存在干扰电流I11和I12， 在L2上存在干扰电流I21和I22, 干扰电流 I=I21+I22-I11-I12，由于两段线路的条件相同， 所以，总干扰电流I=0。所以只要设置合理的 绞距，就能达到消除干扰的目的。
整理版课件
10
• 2.4 一条超五类双绞线电缆由4对线组成。 每对线各自按反时针方向扭绞。4对线的绞 距是各不相同的（对于绞距，没有量化标 准，各个厂家的绞距有差别，从1.1-2.2cm 不等，正规厂家的产品都能满足电气要 求）。采取这些措施，不仅可消除外部干 扰，同时可消除线对间的串扰。
• 通过以上分析，不知大家对双绞线传输器 的抗干扰能力和同一根线中的串扰是否有 更新认识。
整理版课件
7
• 2、同一电缆内部各线对之间的串扰

综合布线工程常用器材-PPT课件

综合布线工程常用器材-PPT课件

图2.18~图2.21
2.1.7 跳线
1. 电缆跳线的概念 所谓跳线(Patch Cord)指的是铜连接线，由标准的跳线电缆和连接硬件制成。 2. 跳线的分类 (1) 模块化跳线两头均为RJ-45接头，采用568-A结构，并有灵活的插拔设计，防止松脱和卡死。 (2) 室内三类语音跳线。 (3) 110跳线。 (4) 117适配器跳线。 (5) 119适配器跳线。 (6) 525适配器跳线。 (7) 此外还有一种区域布线系统，设计用于模块化设备以及从一个结合点开始的区域布线，
3. 超五类、六类、七类双绞线布线系统 4. 双绞线及双绞线电缆的标识 为了保证双绞线及双绞线电缆安装的一致性，线缆均用色彩编码标识线序。
5. 双绞线的安装 双绞线的安装应遵循一些通用原则。避免电缆线对的散开和隔离；电缆的安装不
应造成电缆外皮产生很大的变形；维护弯曲半径并避免线对产生绞扭；尽量避免 电缆之间的缠绕。4对双绞线的最大牵引张力为110N(牛)，在室内的安装温度范围 是-20～60℃，操作温度范围是0～50℃；电缆应注意防水、防潮、防化学品和防 冻；应避免松弛的环路。
2.1.1 双绞线
1. 双绞线的概念 双绞线(Twisted Pair，TP)是综合布线中最常用的一种传输介质。它由两根具有绝
缘保护层的铜导线组成。
2. 双绞线的性能指标 对于双绞线(无论是三类、五类、六类、七类，还是屏蔽、非屏蔽等)，我们所关
心的是：衰减、近端串绕、直流电阻、特性阻抗、衰减串扰比、电缆特性等。
线的一端带有RJ-45接头，另一端带有RJ-45模块。 (8) 在综合布线智能管理系统中，还用到了一种标识跳线，它实际上是一条复合跳线或多功2.1.5 线缆管理器

双绞线讲解ppt课件

双绞线讲解ppt课件
主流产品
▪ 各类线的关键差别在于单位距离上的螺旋的数目 ▪5类旋得较紧，一般为每英寸3-4转， ▪而3类则一般是每英尺3-4转， ▪旋得越紧，价格越贵，但性能也好得多。
8
▪采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
6类双绞线-CAT
6
性能超过CAT 5e，缆线频率带宽为250MHz以 上，6类电缆的绞距比超5类更密，线对间的相互 影响更小，从而提高了串扰的性能。两种结构
9
▪采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
▪采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物

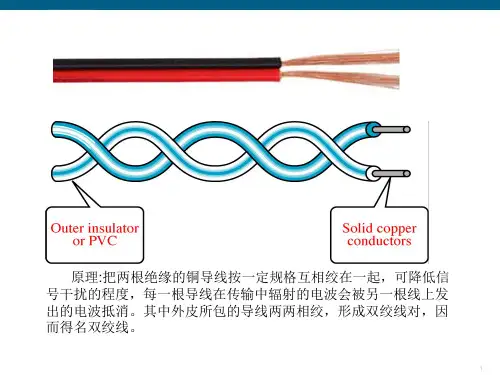

原理:把两根绝缘的铜导线按一定规格互相绞在一起，可降低信 号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发 出的电波抵消。其中外皮所包的导线两两相绞，形成双绞线对，因 而得名双绞线。
7
▪采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
超5类双绞线-CAT
5e
▪ 超5类双绞线是增强型的5类双绞线，缆线最高频 率带宽为100MHz，与CAT 5类相比，更好地支持 1000Mbps的传输。
22
▪采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物

实验一双绞线制作技术ppt课件

实验一双绞线制作技术ppt课件

2024/3/8
计算机网络实验教程
第7步
做另一线头。重复 2-6步骤做好另一个 线头，在操作过程 同样要认真、仔细 。
第8步
测线。如果测试仪 上8个指示灯都依 次为绿色闪过，证 明网线制作成功。 还要注意测试仪两 端指示灯亮的顺序 是否与接线标准对 应。
完成后的网线
2024/3/8
计算机网络实验教程
2024/3/8
计算机网络实验教程
1.4 实验内容及要求
【实验题目】 双绞线制作与测试
【实验目的与要求】 ⑴学会两种双绞线制作方法； ⑵掌握剥线/压线钳和普通网线测试仪的 使用方法； ⑶了解双绞线和水晶头的组成结构； ⑷了解各网络设备之间网线连接的特点。
【实验所需材料及工具】 ⑴若干米超五类双绞线； ⑵若干个RJ-45水晶头； ⑶剥线/压线钳一把； ⑷普通网线测试仪一个。
简称 Rx+ RxTx+
Tx-
计算机网络实验教程
直通线缆连接方法
2024/3/8
计算机网络实验教程
交叉线缆连接方法
2024/3/8
计算机网络实验教程
2024/3/8
接线方法选择参考
连接设备 PC-PC PC-HUB
HUB普通口-HUB普通口 HUB级联口-HUB级联口 HUB普通口-HUB级联口
1.3 实验注意事项
在制作双绞线时，需注意以下几方面问题，避免制作失败。 ⑴剥线时千万不能把芯线剪破或剪断，否则会造成芯线之间短路
或不通，或者会造成相互干扰，通信质量下降； ⑵双绞线颜色与RJ-45水晶头接线标准是否相符，应仔细检查，
以免出错； ⑶插线一定要插到底，否则芯线与探针接触会较差或不能接触； ⑷在排线过程中，左手一定要紧握已排好的芯线，否则芯线会移

双绞线的制作PPT培训课件

双绞线的制作PPT培训课件
绿 绿橙蓝蓝 橙棕 棕 白 白白 白
双绞线
T568B配线标准
橙 橙绿蓝 蓝绿棕 棕 白 白 白白
T568B
直通双绞线
T568B
T568B
交叉双绞线
T568A
RJ-45接头引脚功能及对应线序 （T568A/ T568B）
引脚顺序 介质直接连接信号
1
TX+(发送)
2
TX-(发送)
3
RX+(接收)
4
第三步 五、授予合同 ：剪头
（2）不具备招标文件中规定资质要求的；
用压线钳的剪线刀口把线 1、“招标人”系指阳谷县中医院。
18.1 投标人应提交证明其有资格参加投标和中标后有能力履行合同的文件,作为投标文件的组成部分。 5.2.3 统计主管部门负责召集有关部门，对各部门提交的方案进行评审、认可；
缆顶部裁剪整齐，保留的 8.3.1 对外报表的种类
不使用
5
不使用
6
RX-(接收)
7
不使用
8
不使用
线序 绿白/橙白 绿/橙 橙白/绿白 蓝/蓝 蓝白/蓝白 橙/绿 棕白/棕白 棕/棕
RJ45接头
正面
侧面
RJ45接头
在压接网线的过 程中，金属片的 侧刀必须刺入双 绞线的线芯，并 与线芯的铜质导 线内芯接触，以 联通整个网络。
压线钳
测线仪
双绞线制作过程
团成员都在跟工厂的领导道别，这一切本来与这位老先生无关，可是他依然以厂为家，以公司为荣，用一样的礼仪欢送贵宾离开。 （151.17）除竞了争第性14磋条商的响规应定人之的外类，似不业应绩对证合明同材条料款进行任何变更或修改，除非双方同意并签署书面的合同修改协议，成为本合同不可分割 （的4组）成对部买分方，人具员有进与行本培合训同；同样的效力。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8
各类双绞线的主要特征和应用
9
2.是否具有屏蔽层分类
UTP:非屏蔽双绞线 STP:屏蔽双绞线
10
思考：STP和UTP的区别？
UTP与STP相比重量，更易弯曲，价格更低， 但传输性能和抗干扰性不及STP。
11
双绞线为什么是相互缠绕在一起？
答：为了将干扰降低到最低限度。国际标准对于双 绞线的线对（绕在一起的两根线）的扭曲度和铜导 线的粗细有严格要求。
a） A.双绞线 B.同轴电缆 C.光缆 D.无线介质
31
双绞线的应用
1
问题一 计算机网络中常用的传输介质有 哪些？
同轴电缆、双绞线、光纤
问题二 计算机和交换机是如何连接的？ 网线
2
分组讨论
优点？
双绞线
特性？
传输பைடு நூலகம்？
种类？
3
1.物理特性
双绞线电缆由绝缘的彩色铜线对组成，每根铜线的直径在 0.4mm~0.8mm，两根铜线互相缠绕在一起。由4对8根导线， 一根抗拉纤维组成。观察其颜色。
若测试的线缆为交叉线缆，其中一侧同样 是依次由1～8闪动绿灯，而另外一侧则会 根据3、6、1、4、5、2、7、8这样的顺序 闪动绿灯。
若出现任何一个灯为红灯或黄灯，都证明 28
制作过程总结
29
小结
小结：1.双绞线网线的制作
①
②
③
④
⑤
30
课堂练习
1、5类UTP双绞线规定的最高传输速率是（c） A.20 Mbps B.20MHZ C.100 Mbps D.100MHZ 2、在下列传输介质中，对于单个建筑物内的
4
双绞线的内部结构
5
2. 传输特性 既可以传输数字信号也可以传输模拟信号，
传输速率10-100Mb/s。
3.连通性 主要用于点到点连接双绞线特性
6
4.地理范围 主要用于一个建筑物内或几个建筑物内，一
般在100m范围内。
5.抗干扰性 双绞线类型不同，抗干扰性差异很大。相比
其他介质抗干扰性能较差。
入的时候需要注意缓
缓地用力把8条线缆
同时沿RJ-45头内的
8个线槽插入， 一直
26
双绞线制作过程
第五步 压线
把水晶头插入压线钳的8P槽内，用力握紧 线钳，听到轻微的“啪”一声即可。
27
双绞线制作过程
第六步 测线
若测试的线缆为直通线缆，在测试仪上的8 个指示灯应该依次为绿色闪过，证明网线 制作成功。
6、价格价格 低于其他传输介质
7
国际电气工业协会（EIA）根据双绞线的特 性进行了分类，主要有1类、2类、3类、4 类、5类、超5类、6类。
根据是否具有屏蔽性，双绞线可分为非屏 蔽双绞线（Unshielded Twisted Pair，UTP） 和屏蔽双绞线（Shielded Twisted Pair， STP
12
为什么双绞线里面的电缆颜色各不相同呢？ 是否应按什么顺序把它们排列起来？
13
双绞线的线序标准•
直通线制作：两头线序都遵循T568B• 交叉线制作：一头遵循T568B，另一头遵循
T568A 异种设备连接用直通线 同种设备连接用交叉线
14
双绞线
T568A配线标准
绿 绿橙蓝蓝 橙棕 棕 白 白白 白
15
双绞线
T568B配线标准
橙 橙绿蓝 蓝绿棕 棕 白 白 白白
16
T568B
直通双绞线
T568B
T568B
交叉双绞线
T568A 17
双绞线插头
双绞线采用RJ-45水晶头 ，电话线采用RJ-11水 晶头双绞线插头
18
RJ45接头
正面
侧面
19
RJ45接头
在压接网线的过程 中，金属片的侧刀 必须刺入双绞线的 线芯，并与线芯的 铜质导线内芯接触，
24
双绞线制作过程
第用压三线步钳的：剪剪线头刀口把线
缆顶部裁剪整齐，保留的 去掉外层保护层的部分约 为15mm左右，这个长度 正好能将各细导线插入到 各自的线槽。
25
第四步双：插绞线线制作过程
水晶头正面朝上。
把整理好的线缆插入
水晶头内。此时，最
左边的是第1脚，最
右边的是第8脚，其
余依次顺序排列。插
以联通整个网络。
20
压线钳
21
测线仪
22
双绞线制作过程
第一步 ：剥层
将一段双绞线放入剥线 专用的刀口，稍微用力 握紧压线钳慢慢旋转， 让刀口划开双绞线的保 护胶皮。
23
双绞线制作过程
第二步 ：理线
把每对相互缠绕在一 起的线缆逐一解开。 解开后则根据需要接 线的规则把几组线缆 依次地排列好并理顺， 排列的时候应该注意 尽量避免线路的缠绕 和重叠。
