SAIL-ZKZ-III 电厂转速智能控制仪表使用说明书一、概述电厂转速监控装置可以同时输入两路信号测量，显示机组转速/频率、转速百分比/转速最大值等，还具有传感器的断线报警、故障（蠕动）报警以及对应机组转速8 个报警点输出等功能。
该测控仪充分利用单片机的特长，实现了精度高、功能强、高可靠、易操作等优点。
其最突出的优点在于只与测量信号的频率有关而与信号电压幅值无关，因而特别适合低残压信号的测量。
它集频率表、转速表、转速继电器、转速测试仪表于一体。
不用担心转速接点出口值因长期运行而变化，提高了可靠性，该测控仪还能保存记忆当前机组转速最大值，这给机组甩负荷实验，事故过速分析带来极大方便。
测控仪采用回差方式消除出口继电器抖动，对于机组刹车引起的波形畸变，则采用闭锁方式防止输出误动作，根据电厂运行需要，可以在现场方便地对8 个转速出口值进行一定范围的整定。
该仪表还具有标准电流输出、Modbus-RTU 模式RS485 通讯接口，可以方便的与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。
二、技术性能测量输入信号：一路标准脉冲信号，测量转速；一路PT 信号，测量发电机输出频率测量频率范围：PT 为0.3~150Hz/0.2~250V ，标准脉冲信号0 ~ 8KHz 测量精度：0.1 ％士1 字显示内容：机组转速/频率、转速百分比/ 转速最大值输出信号：八路报警继电器，每点可在0~200% 的范围内自由设定；一路发动机组蠕动故障报警；一路断线报警输出触点容量：A1~A8 为5A/250VAC、5A/30VDC ;故障和断线为3A/250VAC、3A/30VDC 模拟量输出： 4 ~ 20mA 、0 ~ 10mA 、0 ~ 20mA通讯输出：Modbus-RTU模式，RS485接口，波特率最大为19200 bit/s最大值记忆：能记忆显示转速大值，可由用户清除工作环境：温度0~50 C 湿度：＜ 85 %工作电源：开关电源100~260VAC/DC外形尺寸：160X80X125mm 开孔尺寸：152X76mm功耗：5W三、仪表操作说明1 6 Omni报警指示灯AL1~AL8、故障报警指示灯ERR与断线报警指示灯CVT，每个指示灯都有对应的输出继电器。
智能型数字转速表使用说明书当您购买这部数字转速表时，标志着您在精密测量领域里向前迈进一步。
该表系一部复杂而精巧的测试工具，在使用之前，请详阅此说明书并妥善保管在容易取阅的地方。
1．特性：* 流线型外观设计，机身与手掌完美配合，确保使用更加方便、舒适。
* 采用微电脑技术、光电技术、抗干扰技术等多项先进技术，能准确地测量出转速值。
* 测量范围广，分辨率高。
* 超大屏幕液晶显示，读数清晰、无视差。
* 自动记忆测量的最大值、最小值及最后一个显示值。
* 当电池电压低于规定值时，自动指示。
* 结构精致、坚固耐用。
2．规格：功能DM6236P光电式接触式接触线速（公制）接触线速（英制）注：各机型按表内功能采用以下技术指标和操作方法。
显示器： 5 位16mm(0.7") 液晶显示屏准确度：±(0.05%+1) 表示为±(读数的%+最低有效数位)采样时间： 1.0 秒(60分转/分以上)量程选择：自动切换时基：6MHz石英晶体振荡器有效距离：50mm~500mm尺寸：180mm ×72mm ×37mm电源： 3 × 1.5V size电池电源消耗：约40mA重量：约200g(包括电池)测试范围： 2.5~99999rpm(转/分) 光电转速方式0.5~19999rpm (转/分) 接触转速方式0.05~1999.9m/min (米/分) 接触线速方式(公制)0.2~6560ft/min (英寸/分) 接触线速方式(英制)分辨力：光电转速方式：0.1rpm(转/分) (2.5~999.99rpm)1rpm(转/分) (1000rpm以上)接触转速方式：0.1rpm(转/分) (0.5~999.99rpm)1rpm(转/分) (1000rpm以上)接触线速方式：0.01m/min (米/分)(0.05~99.999m/min)0.1m/min (米/分)(100m/min以上)0.1ft/min (英寸/分)(0.1~999.9ft/min)1ft/min (英寸/分)(1000ft/min以上)面板说明：见图1 3．操作说明：(1)光电转速方式：A.向待测物体上贴一个反射标记。
智能转速表使用说明书一、概述本系列产品采用表面封装模块化工艺，大大提高了仪表的抗干扰能力，具有显示、控制、变送、通讯、万能信号输入等功能，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。
采用最新无跳线技术，使输入端口具备万能信号输入功能，只需通过改变内部参数，即可实现多种输入信号（各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号）之间的轻松切换。
线路板经过优化设计及生产工艺不断完善，降低了温度漂移，提高了抗干扰性能确保产品在长期工作中的稳定性的稳定性和可靠性。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
输出回路均采用光电隔离, 抗干扰能力强。
可带串行通讯接口，可与各种带串行接口的设备进行双向通讯，组成网络控制系统。
具备多种标准外形尺寸,能适用各种测量控制场合。
整机采用卡入式结构,安装十分简便。
●适用范围YK-2H3系列智能数字显示转速仪表是智能型、高精度的数显转速频率控制测量仪表，与转速频率传感器及变送器配接可构成各种量程和规格的转速频率测控系统。
本仪表带有多段时间控制功能。
●功能特点万能输入功能自动校准和人工校准功能多重保护、隔离设计、抗干扰能力强、可靠性高良好的软件平台，具备二次开发能力，以满足特殊的功能先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便二、主要技术指标：基本误差：0.2％FS，14位A/D转换器（最大18位A/D转换器，订货时注明）。
输入信号：·NPN、PNP、开关量·电流: 0～10mA、4～20mA等（输入阻抗≤250Ω）·电压: 0～5V、1V～5V、mV等（输入阻抗≥1MΩ）采样周期：0.2S（10~200次/秒，用户可选）显示：双排四位LED数码管显示。

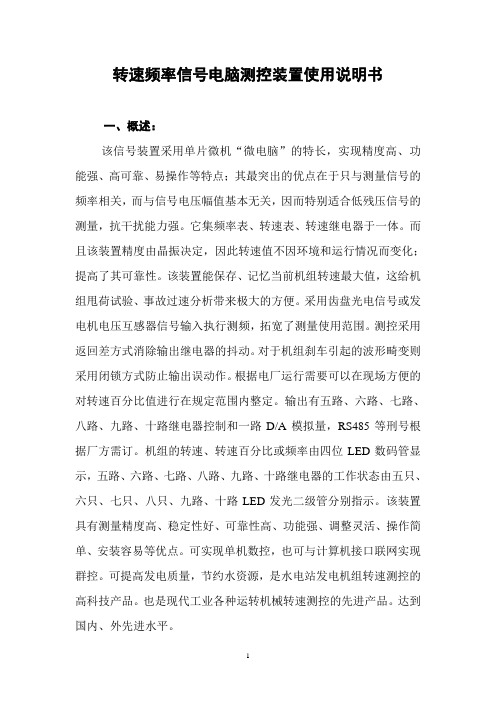

转速频率信号电脑测控装置使用说明书一、概述：该信号装置采用单片微机“微电脑”的特长，实现精度高、功能强、高可靠、易操作等特点；其最突出的优点在于只与测量信号的频率相关，而与信号电压幅值基本无关，因而特别适合低残压信号的测量，抗干扰能力强。
它集频率表、转速表、转速继电器于一体。
而且该装置精度由晶振决定，因此转速值不因环境和运行情况而变化；提高了其可靠性。
该装置能保存、记忆当前机组转速最大值，这给机组甩荷试验、事故过速分析带来极大的方便。
采用齿盘光电信号或发电机电压互感器信号输入执行测频，拓宽了测量使用范围。
测控采用返回差方式消除输出继电器的抖动。
对于机组刹车引起的波形畸变则采用闭锁方式防止输出误动作。
根据电厂运行需要可以在现场方便的对转速百分比值进行在规定范围内整定。
输出有五路、六路、七路、八路、九路、十路继电器控制和一路D/A模拟量，RS485等刑号根据厂方需订。
机组的转速、转速百分比或频率由四位LED数码管显示，五路、六路、七路、八路、九路、十路继电器的工作状态由五只、六只、七只、八只、九路、十路LED发光二级管分别指示。
该装置具有测量精度高、稳定性好、可靠性高、功能强、调整灵活、操作简单、安装容易等优点。
可实现单机数控，也可与计算机接口联网实现群控。
可提高发电质量，节约水资源，是水电站发电机组转速测控的高科技产品。
也是现代工业各种运转机械转速测控的先进产品。
达到国内、外先进水平。
二、特点与功能1、采用开关稳压电源；交、直流两用。
电压可以从110V-220V 全范围通用，适用性强。
2、模拟信号输出（4-20mA、RS485信号输出）根据厂方需订。
3、自动复位功能，若出现死机时，本装置自动重新开启，立即复位并投入正常运行。
且不影响继电器输出信号。
4、装置存贮开机运行后的机组最大值（最高频率、百分比、转速），为事故分析提供依据。
5、用标准槽型结构，安装容易。
6、自动检测、显示机组的频率、转速，并能测算出频百分比；准确可靠，观察方便。
一．概述●该系列数字显示控制仪表主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。
●该系列仪表采用数字校正系统, 测量精度稳定, 可扩展使用各种非线性传感器。
●丰富的自诊断功能, 任意输入信号规格, 多种输出规格及多种报警设置方式设置, 能广泛满足各种用户需要。
●仪表采用全开放式用户自设定界面。
●标准信号输入时, 显示量程可编程。
变送输出时, 输出状态刻度可根椐用户需要自行设定。
●仪表因断阻、断偶及其它断信号, 仪表屏面会不停闪烁报警提示。
二．主要技术指标●输入回路: 单回路, 双回路。
●输入信号: 电阻信号: 各种规格的热电阻如:Pt100,Cu50,Cu100,BA1,BA2,G或远传压力表●电偶信号: 各种规格的热电偶如: K, E , S, B, J, T, N等●电压信号: 0~5V, 1~5V, 0~20mV, 0~75mV, 0~200mV等●电流信号: 0~10mA, 4~20mA等及各种非标准信号●测量精度:±0.5%FS±l字。
分辨率: 末位: ±l字, 光柱精度±1%●显示方式: -1999~9999设定值显示, -1999~9999测量值显示, 发光二极管工作状态显示, 光柱显示过程量的百分比。
●输出信号: 模拟量输出: 0~10mA、负载≤1KΩ, 4~20mA、负载≤500Ω0~5V, 1~5V要求负载电阻≥250KΩ●开关量输出: 继电器控制输出( AC220V , 3A无感负载)●报警方式: 用户可根据要求自行设定。
●恒压电源输出: DC24V电源输出, 供二线制变送器使用。
●使用环境: 温度: 0~50℃, 相对湿度: 85%RH以下避免强腐蚀性气体●工作电源: AC220±10% 50HZ±2HZAC96~260V ----------开关电源DC24V±2V ----------开关电源DC220V±20% ----------开关电源●功效: 约6W●重量: 约0.5Kg三．操作指南1．各部分名称:.过程量及参数代码2.名称及功能内容3．操作方式3．1: 一级参数的设定方式( 单显示仪表无此项程序)●正确接线: 请参照仪表随机接线图接妥输入输出及电源线, 并请确认无误。
XMZD智能数字巡回检测仪使用说明书一、概述●该系列仪表适用于各种设备的轴温，管道风温和炉窑温度及各种压力、流量等过程量的巡回检测显示及控制报警。
●该系列仪表采用数字校正系统，测量精确稳定。
●标准信号输入时，显示量程每巡回点可编程。
●采用不挥发性存储器进行掉电保护，参数可长期可靠的保存。
●仪表采用全开放式用户自设定界面。
●仪表因断阻、断偶现象，控制继电器输出保持在断阻、断偶发生前的位置。
●仪表具有四个报警继电器输出，可分别设定为统一报警或分别设定报警。
●仪表具有指定通道报警，即只有被指定的某一个或几个通道产生报警，继电器就动作。
●仪表具有扩展报警，即仪表如在八回路巡回检测以下，每一通道可带二组继电器输出，如十六回路检测，每一通道可带一组继电器输出。
二、主要技术指标●输入信号：电阻信号：各种规格的热电阻如：Pt100、Cu50、Cu100、BA1、BA2、G或远传压力电阻；电偶信号：各种规格的热电偶如：K、E、S、B、J、T、EA-2、N型等；电压信号：0～5VDC、1～5VDC、0～20mVDC、0～200mVDC等；电流信号：0～10mADC、4～20mADC等。
●测量精度：±0.2%FS±1d或±0.5%FS±1d，分辨率：未位±1d；●显示方式：4位0.8英寸或0.56英寸超高亮LED显示，发光二极管工作状态显示。
●模拟量变送输出：0～10mADC负载≤1KΩ，4～20mADC负载≤500Ω0～5VDC、1～5VDC要求负载≥250KΩ。
●开关量输出：继电器输出AC220V3A无感负载。
●报警方式：可根据需要自设定。
●使用环境：环境温度0～50℃，相对湿度：85%RH以下，避免强腐蚀性气体。
●供电电源：常规型：线性电源：190～240V AC，50Hz±2Hz；特殊型：开关电源：90～260V AC，50Hz/60Hz/直流；直流电源电压：24VDC±2V。
智能转速监视仪安全操作规定1. 引言智能转速监视仪是一种常见的工业控制仪表，在机械转动过程中，对转速进行监测，并能发出预警信号。
在使用过程中，为了保障工作安全，需要遵守一定的安全操作规定。
本文将详细介绍智能转速监视仪的安全操作规定，以此为大家提供一份参考。
2. 操作前准备在正式操作前，需要检查转速监视仪是否符合正常使用标准。
具体操作步骤如下：1.查看转速监视仪的外观是否存在破损、变形等情况。
2.检查转速监视仪的接线是否正确。
3.检查转速监视仪的电源电压是否符合要求。
4.检查转速监视仪的转速范围是否符合使用要求。
如果以上步骤中出现异常情况，则需要进行修理或更换。
3. 使用方法在正式使用转速监视仪时，需要遵守以下规定以保证安全：1.操作人员需具备相关的电气、机械等知识，且需要经过相关培训方可进行操作。
2.在操作过程中，需要按照说明书中的要求进行接线和配置。
3.在使用转速监视仪时，需要注意防水和防尘。
4.需要保证转速监视仪的接线良好，以免出现故障。
5.禁止在电力设备开启时对转速监视仪进行接线操作。
6.在调节转速监视仪时，需要严格按照说明书进行操作，特别是对于高速转速监视仪的操作。
4. 维护与保养在使用过程中，需要对转速监视仪进行维护和保养，以延长其寿命。
具体措施如下：1.定期对转速监视仪进行检查，保持其外观干净整洁，检查是否存在松动和磨损。
2.定期将转速监视仪进行校准，以保证其准确性。
3.定期更换转速监视仪中的电池，以保证其正常使用。
4.对于暂时不需要使用的转速监视仪，需要妥善保管。
5. 总结智能转速监视仪是一种重要的工业控制仪表，对于机械转速的监测和预警具有重要意义。
在使用过程中，需要按照操作规定进行，保证工作环境的安全和工作效率的提高。
我们应该加强对转速监视仪的使用和维护，将其用好用长，发挥其优秀的性能。
SAIL-ZKZ-III 电厂转速智能控制仪表使用说明书一、概述电厂转速监控装置可以同时输入两路信号测量，显示机组转速/频率、转速百分比/转速最大值等，还具有传感器的断线报警、故障（蠕动）报警以及对应机组转速8 个报警点输出等功能。
该测控仪充分利用单片机的特长，实现了精度高、功能强、高可靠、易操作等优点。
其最突出的优点在于只与测量信号的频率有关而与信号电压幅值无关，因而特别适合低残压信号的测量。
它集频率表、转速表、转速继电器、转速测试仪表于一体。
不用担心转速接点出口值因长期运行而变化，提高了可靠性，该测控仪还能保存记忆当前机组转速最大值，这给机组甩负荷实验，事故过速分析带来极大方便。
测控仪采用回差方式消除出口继电器抖动，对于机组刹车引起的波形畸变，则采用闭锁方式防止输出误动作，根据电厂运行需要，可以在现场方便地对8 个转速出口值进行一定范围的整定。
该仪表还具有标准电流输出、Modbus-RTU 模式RS485 通讯接口，可以方便的与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。
二、技术性能测量输入信号：一路标准脉冲信号，测量转速；一路PT 信号，测量发电机输出频率测量频率范围：PT 为0.3~150Hz/0.2~250V ，标准脉冲信号0 ~ 8KHz 测量精度：0.1 ％士1 字显示内容：机组转速/频率、转速百分比/ 转速最大值输出信号：八路报警继电器，每点可在0~200% 的范围内自由设定；一路发动机组蠕动故障报警；一路断线报警输出触点容量：A1~A8 为5A/250VAC、5A/30VDC ;故障和断线为3A/250VAC、3A/30VDC 模拟量输出： 4 ~ 20mA 、0 ~ 10mA 、0 ~ 20mA通讯输出：Modbus-RTU模式，RS485接口，波特率最大为19200 bit/s最大值记忆：能记忆显示转速大值，可由用户清除工作环境：温度0~50 C 湿度：＜ 85 %工作电源：开关电源100~260VAC/DC外形尺寸：160X80X125mm 开孔尺寸：152X76mm功耗：5W三、仪表操作说明1 6 Omni报警指示灯AL1~AL8、故障报警指示灯ERR与断线报警指示灯CVT，每个指示灯都有对应的输出继电器。
转辙机综合测试仪使用说明书一、开机/关机1．开机按下键并保持2-3s后，仪器开机并开始初始化自检，自检期间蜂鸣器鸣响。
初始化完毕后进入主菜单，蜂鸣器停止鸣响，进入主菜单开机完毕。
主菜单显示当前存储器通道号、当前道岔号、当前日期、时钟及电池电量。
2．关机在任意状态下，按下键后仪器即时关机，关机后关闭所有电源。
并将部分设定内容存储。
二、设定内容及操作方法1．显示液晶对比度当显示液晶受温度、光照等因数造成显示不清时，你可以通过设置液晶的显示对比度进行修正。
在主菜单下按键及键可调整液晶的显示对比度。
设定内容可自动保存。
2．显示液晶辅助背光开关当使用环境的光线不足、能见度较低，你可以开关液晶的辅助背光。
在主菜单下按键及键可开关液晶的辅助背光。
设定不可保存。
3．修改当前通道在自动、手动、显示等菜单中按键及键可改变当前的默认存储通道。
4．设置菜单在主菜单下按键后进入设置菜单，你可以在此菜单中修改道岔号、当前时钟、打印数据间隔。
1)改变当前的道岔号在设置菜单中选择1进入。
显示当前的道岔号，随光标位置输入新的道岔号后按确定完成修改。
2)调整日期、时钟在设置菜单中选择2开始进行调整。
随光标位置输入新的日期、时间后按确定完成修改。
3)修改打印数据间隔在设置菜单中选择3进行修改。
首先显示的是当前的打印数键或键来进行修改，设定范围为0.15s – 0.9s，设定间隔为 0.15s。
三、电池充电当电池电量降至30 %时，仪器的蜂鸣器鸣响，电池欠电报警，请立即停止使用，并请及时充电。
当可能较长时间不用时，请带电保存。
并请每3个月充电一次。
电池的充电时间为12-16 小时。
四、连接、联线请将综合测试线的电压测试线并接在转辙机电机电源线的任意两相上。
请将综合测试线的电流测试线串接在转辙机电源线的回路中。
请将综合测试线的时间测试线接在转辙机到位闭合的一组备用接点上。
请将拉力传感器替换转辙机与安装装置的连接销后用联线与仪器连接。
请将压力传感器替换转辙机被测压力腔侧的二动调节阀后用联线与仪器连接（只限于电液转辙机）。
两用转速仪操作规程两用转速仪操作规程一、引言两用转速仪是一种用于测量旋转物体转速的仪器，广泛应用于机械、汽车、航空等行业。
为了确保安全操作和正确使用两用转速仪，制定了以下操作规程。
二、仪器准备1. 检查仪器的完整性和外观是否有损坏，如果发现损坏，请不要使用。
2. 检查电池电量，确保仪器能正常工作。
3. 若进行无线传输功能的使用，请将无线接收器与转速测量仪正确连接。
4. 确保仪器上的转速测量头干净，无杂质和污物。
三、仪器操作1. 将转速测量头与旋转物体接触，在接触时应保持垂直，并确保接触牢固。
对于滑动物体，可以使用磁力吸附装置固定转速测量头。
2. 打开转速仪器的电源开关，确保仪器正常启动。
3. 根据实际需要选择测量模式，一般有接触式和非接触式两种测量模式，根据具体情况选择。
4. 等待仪器稳定后，根据需要调整仪器的灵敏度。
一般来说，低灵敏度适用于低速测量，高灵敏度适用于高速测量。
5. 确保仪器的测量范围适合所要测量的物体转速。
如果超过了测量范围，需要更换适合的测量头。
6. 进行测量时，应用力均匀稳定，避免抖动或错位，以免影响测量结果。
四、数据处理1. 读取测量结果，根据需要记录或保存数据。
2. 如果使用无线传输功能，请确保接收器与仪器的连接畅通，以保证数据传输的准确性。
3. 根据需要进行数据分析和处理，如计算平均值、最大值、最小值等。
4. 如有需要，进行进一步数据对比和统计分析。
五、仪器维护1. 每次使用后，将仪器清洁干净，并妥善保存。
2. 定期检查电池电量，并及时更换电池。
3. 定期检查仪器的连接器和电缆是否有损坏或磨损，如有问题及时更换。
4. 若发现仪器出现故障或异常情况，应立即停止使用，并联系维修人员进行检修。
六、安全注意事项1. 在操作过程中应严格遵守相关安全操作规范，确保自身和他人安全。
2. 避免将转速测量头接触到高温、高压、高速旋转物体上，以免引发危险。
3. 如在使用过程中发生异常声音、烟雾等情况，应立即停止使用，并检查原因。
