姚仪® CMC浙制02810232XMT* 808系列 智能温度控制仪表 使用说明书（万能输入）余姚市长江温度仪表厂余姚市工易仪表有限公司万能输入版本2007姚仪R余姚市工易仪表有限公司目 录目 录 (1)安全注意标志 (3)第一章 概述 (3)第二章 技术指标 (4)2.1输入规格 (4)2.2测量精度 (4)2.3响应时间 (4)2.4调节方式 (4)2.5输出规格 (4)2.6通 讯 (4)2.7报警功能 (4)2.8隔离耐压 (4)2.9手动功能 (4)2.10电源供电 (4)2.11工作条件 (5)2.12产品认证 (5)第三章 产品选型 (5)3.1型号意义 (5)第四章 安装与接线 (5)4.1 XMT-808接线图 (6)4.2 XMTD-808接线图 (6)4.3 XMTA/E/F-808接线图 (7)4.4 XMTG-808接线图 (7)4.5 可控硅触发接线图 (8)第五章仪表面板说明 (8)5.1仪表面板图 (8)5.2面板说明 (8)第六章基本设置及操作 (9)6.1温度给定值设置 (9)6.2参数设置 (9)6.3手动/自切换 (9)6.4自整定操作 (9)6.5手动自整定 (10)姚仪R 余姚市长江温度仪表厂2地址：浙江省余姚市工业开发区西区第七章 功能及设置 (10)7.1操作流程图 (10)7.2参数功能说明 (11)第八章 部分功能的补充说明 (16)8.1线性电流输出 (16)8.2时间比例控制 (16)8.3远传压力控制 (17)8.4热电偶冷端补偿 (17)第九章 仪表常用控制方式 (18)9.1二位式调节/仪表报警 (18)9.1.1二位式调节介绍 (18)9.1.2二位式调节举例 (18)9.2温度变送 (18)9.2.1温度变送介绍 (18)9.2.2温度变送举例 (18)9.3通讯功能 (18)9.3.1通讯功能介绍 (18)9.3.2通讯功能接线 (19)第十章 故障分析及排除…………………………………………………………………… ―20― 附1：仪表参数提示符字母与英文字母对照表………………………………………… ―20― 第十一章 产品服务指南……………………………………………………………………―21―姚仪R余姚市工易仪表有限公司安全注意标志在阅读说明书时会出现以下标志，分别表示“危险”、“注意”。
一．概述●该系列数字显示控制仪表主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。
●该系列仪表采用数字校正系统, 测量精度稳定, 可扩展使用各种非线性传感器。
●丰富的自诊断功能, 任意输入信号规格, 多种输出规格及多种报警设置方式设置, 能广泛满足各种用户需要。
●仪表采用全开放式用户自设定界面。
●标准信号输入时, 显示量程可编程。
变送输出时, 输出状态刻度可根椐用户需要自行设定。
●仪表因断阻、断偶及其它断信号, 仪表屏面会不停闪烁报警提示。
二．主要技术指标●输入回路: 单回路, 双回路。
●输入信号: 电阻信号: 各种规格的热电阻如:Pt100,Cu50,Cu100,BA1,BA2,G或远传压力表●电偶信号: 各种规格的热电偶如: K, E , S, B, J, T, N等●电压信号: 0~5V, 1~5V, 0~20mV, 0~75mV, 0~200mV等●电流信号: 0~10mA, 4~20mA等及各种非标准信号●测量精度:±0.5%FS±l字。
分辨率: 末位: ±l字, 光柱精度±1%●显示方式: -1999~9999设定值显示, -1999~9999测量值显示, 发光二极管工作状态显示, 光柱显示过程量的百分比。
●输出信号: 模拟量输出: 0~10mA、负载≤1KΩ, 4~20mA、负载≤500Ω0~5V, 1~5V要求负载电阻≥250KΩ●开关量输出: 继电器控制输出( AC220V , 3A无感负载)●报警方式: 用户可根据要求自行设定。
●恒压电源输出: DC24V电源输出, 供二线制变送器使用。
●使用环境: 温度: 0~50℃, 相对湿度: 85%RH以下避免强腐蚀性气体●工作电源: AC220±10% 50HZ±2HZAC96~260V ----------开关电源DC24V±2V ----------开关电源DC220V±20% ----------开关电源●功效: 约6W●重量: 约0.5Kg三．操作指南1．各部分名称:.过程量及参数代码2.名称及功能内容3．操作方式3．1: 一级参数的设定方式( 单显示仪表无此项程序)●正确接线: 请参照仪表随机接线图接妥输入输出及电源线, 并请确认无误。
XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。
配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。
二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。
温控仪使用说明书一、引言温控仪是一种用于控制温度的装置，能够实时监测环境温度并进行相应的控制。
本使用说明书旨在帮助用户正确使用温控仪，并了解其相关功能和操作方式。
二、产品概述温控仪是一款智能温度控制设备，具有以下特点：1. 高精度：温控仪采用先进的温度传感器，能够实时准确地测量环境温度。
2. 安全可靠：温控仪配备多重安全保护机制，如温度过高自动断电、电流过载保护等，确保使用过程中的安全。
3. 易操作：温控仪采用人性化设计，具有简单易懂的操作界面，方便用户快速上手使用。
4. 多功能：温控仪不仅可以控制环境温度，还能进行定时开关、温度调整等功能。
三、产品外观及配件1. 外观：温控仪外形简洁、美观，采用优质材料制作，手感舒适。
2. 屏幕：温控仪配备高清LCD屏幕，能够清晰显示当前温度和设置参数。
3. 按钮：温控仪设有几个简单易用的按钮，用于切换菜单和进行参数设置。
4. 电源线：温控仪附带一根标准电源线，用于连接电源。
5. 说明书：本产品配有一本详细的使用说明书，用于指导用户正确操作温控仪。
四、使用方法1. 连接电源：将温控仪的电源线插入电源插座，并确保电源开关处于关闭状态。
2. 开机：按下电源开关，温控仪将进入开机状态，屏幕上将显示当前室内温度。
3. 菜单切换：按下菜单切换按钮，可以切换不同的功能菜单。
4. 参数设置：在相应的菜单中，使用上下左右按钮选择需要设置的参数，然后按下确认按钮进行设置。
5. 温度调整：在温度调整菜单中，使用上下按钮可以调整所需的目标温度，再次按下确认按钮即可保存设置。
6. 定时功能：如果需要定时开关温控仪，可以进入定时设置菜单，按照屏幕提示进行相应设置。
7. 关机：长按电源开关，温控仪将进入关机状态，同时断开电源。
五、注意事项1. 请勿将温控仪暴露在潮湿、高温、高压、腐蚀性环境中。
2. 使用前，请先阅读本使用说明书，并按照操作指南正确操作。
3. 请避免温控仪受到冲击、摔落或挤压，以免损坏。

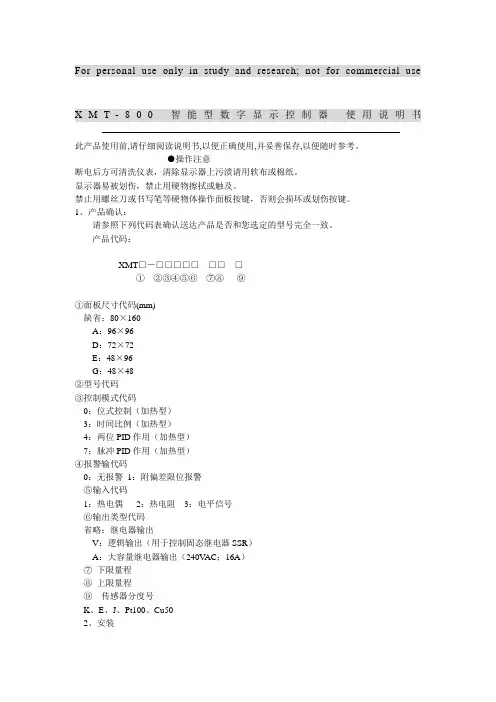

For personal use only in study and research; not for commercial use X M T-800智能型数字显示控制器使用说明书此产品使用前,请仔细阅读说明书,以便正确使用,并妥善保存,以便随时参考。
●操作注意断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。
1、产品确认：请参照下列代码表确认送达产品是否和您选定的型号完全一致。
产品代码：XMT□－□□□□□□□□①②③④⑤⑥⑦⑧⑨①面板尺寸代码(mm)缺省：80×160A：96×96D：72×72E：48×96G：48×48②型号代码③控制模式代码0：位式控制（加热型）3：时间比例（加热型）4：两位PID作用（加热型）7：脉冲PID作用（加热型）④报警输代码0：无报警1：附偏差限位报警⑤输入代码1：热电偶2：热电阻3：电平信号⑥输出类型代码省略：继电器输出V：逻辑输出（用于控制固态继电器SSR）A：大容量继电器输出（240V AC；16A）⑦下限量程⑧上限量程⑨传感器分度号K、E、J、Pt100、Cu502、安装2.1注意事项：仪表安装于以下环境： 大气压力：86～106Kpa 。
环境温度：0～50℃。
相对湿度：45---85RH%。
安装时应注意以下情况：环境温度的急剧变化引起的结露。
腐蚀性、易燃气体。
直接震动或冲击主体结构。
水、油、化学品、烟雾或蒸汽污染。
过多的灰尘、盐份或金属粉末。
空调可吹。
阳光的直射。
热辐射积聚之处。
2.2安装过程⑴按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔。
多个仪表安装时，左右两孔间的距离应大于25mm; 上下两孔间的距离应大于30mm 。
⑵将仪表嵌入盘面开孔内。
⑶在仪表安装槽内插入安装支架。
温控仪操作说明范文一、温控仪概述温控仪是一种用于监控和控制温度的设备，广泛应用于各类实验室、工厂、办公室等场所。
温控仪可以通过调整设定的温度值，控制温度传感器进行反馈，进而调节加热或制冷设备，以达到预设的温度范围。
本文将详细介绍温控仪的操作步骤和注意事项。
二、温控仪的使用前准备在使用温控仪之前，需要进行以下准备工作：1.将温控仪放置在干燥、通风良好的位置，并确保周围无高温、高湿度等影响仪器正常运行的因素。
2.确保温控仪与电源连接稳定，并接地良好，以避免因电流过大造成仪器短路或烧毁。
3.验证温控仪的温度传感器是否连接正确，且与被控温度设备连接可靠。
4.打开温控仪面板上的电源开关，确认仪器处于正常工作状态。
三、温控仪的基本操作步骤1.温度设置a.打开温控仪的显示屏幕，切换到温度设置界面。
b.通过方向键选择温度调节模式（手动或自动）。
c.通过数字键盘输入目标温度值，按确认键保存设置。
d.温控仪会自动调节温度设备的功率输出，使温度达到设定值。
2.时间设定a.在温控仪的显示屏幕上，切换到时间设置界面。
b.通过方向键选择时间调节模式（定时或循环）。
c.通过数字键盘输入时间数值，按确认键保存设置。
d.温控仪会按照设定的时间模式进行温度调节操作。
3.报警设置a.进入温控仪的报警设置界面。
b.通过方向键选择报警类型（温度过高或温度过低）。
c.输入报警的上限和下限数值，按确认键保存设置。
d.温控仪在温度超出限定范围时会自动报警，提醒用户及时采取措施。
4.开启和关闭a.温控仪的操作面板上有开启和关闭按钮。
b.按下开启按钮，温控仪会开始工作，根据设定的温度和时间进行调节。
c.按下关闭按钮，温控仪会停止工作，并切断与温度设备的连接。
四、温控仪的注意事项1.运行环境：温控仪适用于室温范围内的工作环境，不宜在高温或高湿度环境下使用。
2.电源连接：确保温控仪与电源连接正确，接地可靠，避免电流过大造成设备损坏。
3.温度传感器：确保温度传感器连接正确，避免因连接错误导致的温度误差。
温控仪操作说明范文第一部分：产品介绍温控仪是一种用于测量和控制温度的设备，广泛应用于各种家用和工业领域。
它通过传感器感知环境温度，并通过控制装置调整加热和冷却设备的工作，以维持设定的温度范围。
本操作说明将详细介绍温控仪的功能、使用方法和注意事项，以帮助用户正确操作和维护温控仪。
第二部分：功能说明1.温度测量：温控仪配备了高精度温度传感器，可准确测量环境温度。
2.温度控制：通过设定目标温度和温度调节范围，温控仪可以自动控制加热和冷却设备的工作，以保持设定温度范围内的稳定温度。
3.温度显示：温控仪的显示屏可以实时显示环境温度和设定温度，方便用户随时了解当前温度情况。
4.报警功能：当环境温度超出设定温度范围时，温控仪会发出声音和闪烁警示灯，提醒用户温度异常。
第三部分：使用方法1.连接设备：将温控仪与加热和冷却设备进行连接。
确保连接稳固可靠，并按照设备说明书连接正确。
2.打开电源：将温控仪插入电源插座，并按下电源按钮，待显示屏亮起后即可正常使用。
3.设置温度范围：通过操作控制面板上的按钮，设定目标温度和温度调节范围。
确保设定范围合理，并根据需要进行调整。
4.启用温控功能：按下温控功能按钮，开始温控仪的自动工作。
此时，温控仪将根据设定的温度范围来调整加热和冷却设备的工作。
5.监测温度：通过显示屏上的数字显示，用户可以实时监测环境温度和设定温度。
确保温度符合要求，并根据需要进行调整。
6.注意报警：如果温控仪发出警示声音和闪烁灯光，表明环境温度已经超出设定的温度范围。
此时，用户应立即检查设备，确认问题原因，并采取相应措施。
第四部分：注意事项1.安装位置：温控仪应安装在通风良好、避免阳光直射和有较少振动的地方，以确保传感器和仪器的稳定工作。
2.周围环境：避免将温控仪暴露在高温、高湿度、腐蚀性气体等恶劣环境中，以免损坏设备。
3.温度范围：确保设定的温度范围合理，如果超出温控仪的最大测量范围或控制范围，可能导致温控仪无法正常工作。
XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。
技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。
这是仪表的标准显示方式。
（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。
（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。
定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。
当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。
此时可用按住减键3秒钟重新启动一个定时周期。
只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。
一个定时周期结束后,由BL参数决定第二报警继电器的动作。
