电力保护系统作业提交1

大工15秋《电力系统继电保护》在线作业1100分答案大工15秋《电力系统继电保护》在线作业1一、单选题（共10道试题，共60分。

）1.以下( )系统不属于小电流接地系统。

A.中性点不接地B.中性点经消弧线圈接地C.中性点经电阻接地D.中性点直接接地正确答案：D2.继电保护装置最基本的要求是( )。

A.快速性B.选择性C.可靠性D.灵敏性正确答案：C3.在双侧电源系统中采用方向元件是为了提高保护的( )。

A.方向性B.可靠性C.灵敏性D.选择性正确答案：D4.阻抗继电器的电压电流的比值是该继电器的( )。

A.测量阻抗B.整定阻抗C.动作阻抗D.无法确定正确答案：A5.单侧电源网络三段式电流保护中，第一段为( )。

A.无时限电流速断保护B.限时电流速断保护C.按时限过电流保护D.反时限过电流保护正确答案：A6.距离保护动作时，整定阻抗Zset与被保护线路的测量阻抗Zm之间的关系是( )。

A. Zm>ZsetB. Zm<ZsetC. Zm=ZsetD. Zm≥Zset正确答案：B7.90°接线方式下，当线路阻抗角为60°时，继电器的内角应为( )。

A. 30°B. 60°C. 120°D. 150°正确答案：A8.使电流速断保护有最大保护范围的运行方式为系统( )。

A.最大运行方式B.最小运行方式C.正常运行方式D.事故运行方式正确答案：A9.单侧电源供电系统短路点的过渡电阻对间隔保护的影响是使( )。

A.保护范围伸长B.保护范围缩小C.保护范围不变D.保护范围不定正确答案：B10.大接地电流系统中，发生单相接地故障，故障点距母线远近与母线上零序电压值的关系是( )。

A.与故障点位置无关B.妨碍点越远零序电压越高C.故障点越远零序电压越低D.零序电压为零正确答案：C大工15秋《电力系统继电保护》在线功课1二、判断题（共10道试题，共40分。

北交《电力系统继电保护》在线作业一-0003---------------------------单选题1.高压输电线路的故障，绝大部分是( )A.单相接地故障B.两相接地短路C.三相短路正确答案:A2.三种圆特性的阻抗继电器中，（）既能测量故障点的远近，又能判别故障方向A.全阻抗继电器B.方向圆阻抗继电器C.偏移圆阻抗继电器正确答案:B3.考虑助增电流的影响，在整定距离保护II段的动作阻抗时，分支系数应取（）A.大于1，并取可能的最小值B.大于1，并取可能的最大值C.小于1，并取可能的最小值正确答案:A4.当线路中的电流超过最大负荷以后，有一种反应电流升高而动作的保护装置叫做( ? ? )。

A.电压保护B.差动保护C.过电流保护D.过电压保护正确答案:C5.继电保护的灵敏系数Ksen要求( )A.Ksen&lt;1B.Ksen=1C.Ksen&gt;1正确答案:C6.在中性点直接接地电网中发生接地短路时，（）零序电压最高。

A.保护安装处B.接地故障点处C.变压器接地中性点处正确答案:B7.在大接地电流系统中，线路始端发生两相金属性接地短路时，零序方向保护中的方向元件将（）A.因短路相电压为零而拒动B.因感受零序电压最大而灵敏动作C.因零序电压为零而拒动正确答案:B8.距离保护是以（）为核心元件构成的保护。

A.阻抗继电器B.振荡闭锁C.启动元件正确答案:A9.发电机的负序过流保护主要是为了防止（）A.损坏发电机的定子线圈B.损坏发电机的转子C.损坏发电机的励磁系统正确答案:B10.线路末端发生金属性三相短路时，保护安装处母线测量电压（）A.为故障点至保护安装处之间的线路压降B.与短路点相同C.不能判定正确答案:A11.断路器的开断时间是指从接受分闸命令瞬间起到（）A.所有电弧触头均分离的瞬间为止B.各极触头间电弧最终熄灭为止C.首相触头电弧熄灭为止D.主触头分离瞬间为止正确答案:B12.当电力线路上发生故障时，保护正确动作，使离故障点最近的断路器跳闸，称为继电保护的( ? ? )。

(单选题)1: 需要限定一个最小的测量电流，称为最小精确工作电流，简称（）。

A: 精确电流
B: 精工电流
C: 最小电流
D: 确定电流
正确答案: B
(单选题)2: 单侧电源供电系统短路点的过渡电阻对距离保护的影响是（）。

A: 使保护范围伸长
B: 使保护范围缩短
C: 保护范围不变
正确答案: B
(单选题)3: 比相原理只适用于比较两（）之间的相位关系。

A: 交流量
B: 直流量
C: 同频率交流量
D: 绝对值
正确答案: C
(单选题)4: 方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB（）。

A: 原边匝数
B: 副边匝数
C: 原边线圈中的电阻大小
D: 副边线圈中的电阻大小
正确答案: D
(单选题)5: 一般（）保护是依靠动作值来保证选择性。

A: 瞬时电流速断
B: 限时电流速断
C: 定时限过电流
D: 过负荷保护
正确答案: A
(单选题)6: 输电线路纵联保护中，常用的通道有（）。

A: 导引线
B: 电力载波线
C: 微波
D: 以上都是
正确答案: D
(单选题)7: 在电网中装设带有方向元件的过流保护是为了保证动作的（）。

A: 选择性
B: 灵敏性。

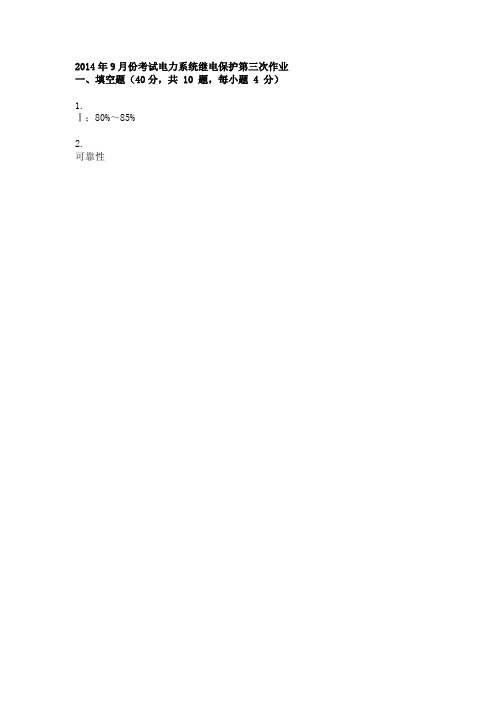

2014年9月份考试电力系统继电保护第三次作业一、填空题（40分，共 10 题，每小题 4 分）1.Ⅰ；80%～85%2.可靠性3.气体容积；油流流速5.最大不平衡8.感性；容性9.被保护线路的全长10. 最大，最小二、计算题（30分，共 2 题，每小题 15 分）1.2.三、问答题（30分，共 5 题，每小题 6 分）1.当线路发生故障时，继电保护首先有选择性的动作于跳闸，在同一安装处的自动重合闸重新合上跳开的断路器，如重合成功，则恢复正常供电，如重合不成功，则继电保护的动作延时取消，瞬时动作于跳闸。

2.①发电机差动保护CT同型；而变压器差动保护CT不同型。

②变压器差动保护有由分接头改变引起的不平衡电流，模拟式变压器差动保护还有CT变比不匹配引起的不平衡；而发电机差动保护没有。

③变压器差动保护范围包含诸独立电路和联系它们的磁路，因而要防止空载合闸或过激磁时的误动。

④变压器差动保护有诸侧CT不同型的问题，不平衡电流大。

⑤变压器差动保护最小动作电流和制动系数比发电机差动保护的大。

⑥对于比例制动的差动保护，变压器差动保护宜用三段式制动特性；发电机差动保护只需二段。

⑦变压器差动保护能反应变压器绕组匝间短路；而发电机差动保护不能保护定子绕组匝间短路。

3.利用发电机中性点侧的电流互感器仅接在每相的部分分支中与发电机机端每相电流互感器构成的纵差保护称之为不完全纵差保护。

不完全纵差保护对定子绕组相间短路和匝间短路有保护作用，并能兼管分支开焊故障。

4.综合重合闸是将三相重合闸和单相重合闸结合，当发生相间故障时，采用三相重合闸方式工作，当发生单相故障时，采用单相重合闸方式工作。

5.保护区外故障时，近故障侧（即功率方向为反方向侧）的保护装置发出高频信号，两侧保护装置收到高频信号不动作；保护区内故障时，两侧功率方向都为正方向，两侧保护装置都不发高频信号，两侧保护装置收不到高频信号而动作跳闸。

【奥鹏】大工19秋《电力系统继电保护》在线作业1试卷总分:100 得分:100第1题,下列设备不属于一次设备的是()。

A、发电设备B、输、配电设备C、用电设备D、测量设备正确答案:D第2题,下列不属于电力系统中性点接地方式的是()。

A、中性点直接接地B、中性点不接地C、中性点阻抗接地D、中性点容抗接地正确答案:D第3题,为限制故障的扩大,减轻设备的损坏,提高系统的稳定性,要求继电保护装置具有()。

A、灵敏性B、快速性C、可靠性D、选择性正确答案:B第4题,电磁型电流继电器的动作条件是()。

A、Me≥MfB、Me≤MfC、Me≥Mf+MsD、Me≥0正确答案:C第5题,大接地电流系统,发生单相接地故障,故障点距母线远近与母线上零序电压值的关系是()。

A、与故障点位置无关B、故障点越远零序电压越高C、故障点越远零序电压越低D、零序电压为零正确答案:C第6题,单侧电源网络三段式电流保护中,第一段为()。

A、无时限电流速断保护B、限时电流速断保护C、定时限过电流保护D、反时限过电流保护正确答案:C第7题,关于电压互感器和电流互感器二次接地正确的说法是()。

A、均属工作接地B、均属保护接地C、电压互感器二次接地属工作接地，电流互感器属保护接地D、电流互感器二次接地属工作接地，电压互感器属保护接地正确答案:B第8题,负序功率方向继电器的最大灵敏角是()。

A、70°B、-30°C、-45°D、-105°正确答案:D第9题,在相间电流保护的整定计算公式中考虑继电器返回系数的保护是()。

A、电流速断保护B、限时电流速断保护C、定时限过电流保护D、电流电压联锁速断保护正确答案:C第10题,电流互感器二次回路接地点的正确设置方式是()。

A、每只电流互感器二次回路必须有一个单独的接地点B、所有电流互感器二次回路接地点均设置在电流互感器端子箱C、电流互感器二次接地点只允许有一个，对于多组电流互感器相互有联系的二次回路，接地点应设置在保护盘上D、以上说法均不正确正确答案:C第11题,零序电流保护,能反映各种不对称短路,但不反映三相对称短路。

大工19秋《电力系统继电保护》在线作业1-0002试卷总分:100得分:100一、单选题(共10道试题,共50分)1.在双侧电源系统中,采用方向元件是为了提高保护的()。

A.方向性B.可靠性C.灵敏性D.选择性正确答案:D2.使电流速断保护有最小保护范围的运行方式为系统()。

A.最大运行方式B.最小运行方式C.正常运行方式D.事故运行方式正确答案:B3.单侧电源供电系统短路点的过渡电阻对距离保护的影响是()。

A.使保护范围伸长B.使保护范围缩小C.保护范围不变D.使保护范围不定正确答案:B4.距离保护动作时整定阻抗Zset与被保护线路的测量阻抗Zm之间的关系是()。

A.Zm>ZsetB.Zm<ZsetC.Zm=ZsetD.Zm≥Zset正确答案:B5.主保护或断路器拒动时,用来切除故障的保护是()。

A.辅助保护B.异常运行保护C.后备保护D.安全自动装置正确答案:C6.继电保护装置主要由()组成。

A.二次回路各元件B.测量元件、逻辑元件、执行元件C.包括各种继电器、仪表回路D.仪表回路正确答案:B7.单侧电源网络三段式电流保护中,第二段为()。

A.无时限电流速断保护B.限时电流速断保护C.定时限过电流保护D.反时限过电流保护正确答案:B8.加到阻抗继电器的电压电流的比值是该继电器的()。

A.测量阻抗B.整定阻抗C.动作阻抗D.无法确定正确答案:A9.大接地电流系统,发生单相接地故障,故障点距母线远近与母线上零序电压值的关系是()。

A.与故障点位置无关B.故障点越远零序电压越高C.故障点越远零序电压越低D.零序电压为零正确答案:C10.当系统发生故障时,正确地切断故障点最近的断路器,是继电保护的()的体现。

A.快速性B.选择性C.可靠性D.灵敏性正确答案:B二、判断题(共10道试题,共50分)1.在中性点不接地系统中,发生单相接地故障时,流过故障线路始端的零序电流滞后零序电压90°。

大工23春《电力系统继电保护》在线作业1-00001
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.为限制故障的扩大,减轻设备的损坏,提高系统的稳定性,要求继电保护装置具有()。

A.[项]灵敏性
B.[项]快速性
C.[项]可靠性
D.[项]选择性
正确答案:B
2.继电保护的灵敏系数Ksen要求()。

A.[项]Ksen<1
B.[项]Ksen=1
C.[项]Ksen>1
D.[项]Ksen=0
正确答案:C
3.单侧电源网络三段式电流保护中,第一段为()。

A.[项]无时限电流速断保护
B.[项]限时电流速断保护
C.[项]定时限过电流保护
D.[项]反时限过电流保护
正确答案:A
4.90°接线方式下,当线路阻抗角为60°时,继电器的内角应为()。

A.[项]30°
B.[项]60°
C.[项]120°
D.[项]150°
正确答案:A
5.发电机额定电压是线路电压等级的()倍。

A.[项]0.95
B.[项]1
C.[项]1.05
D.[项]1.1
正确答案:C
6.继电保护装置主要由()组成。

A.[项]二次回路各元件
B.[项]测量元件、逻辑元件、执行元件
C.[项]包括各种继电器、仪表回路
D.[项]仪表回路
正确答案:B。

练习一：单项选择题1、额定变比为10。

5kV/242kV的变压器工作于+2。

5％抽头，其实际变比为（）.A 10.5kV/242kVB 10kV/220kV C10。

5kV/248。

05Kv（答案:C)2、额定变比为35kV/11kV的变压器工作于—2.5％抽头,其实际变比为（）.A 34.125kV/10。

725kVB 34。

125kV/11kV C35kV/11Kv(答案：B）3、三绕组变压器的结构，通常将高压绕组绕在铁心的（）。

A 外层B 内层C中层（答案：A）4、采用分裂导线可( )输电线电容。

A 增大B 减小C保持不变(答案:A)5、采用分裂导线可（)输电线等效半径。

A 增大B 减小C保持不变(答案：A）6、短路电流周期分量的标么值与( ）有关.A.转移电抗和短路时间B。

计算电抗和短路点距离C。

计算电抗和短路时间（答案：C）7、在系统发生短路时,异步电动机( ）向系统提供短路电流.A。

绝对不 B.一直 C.有时（答案：C)8、在运用计算曲线进行短路电流计算时,负荷。

A.用恒定阻抗表示B。

用变阻抗表示C。

不予考虑(答案：A)9、对于静止元件来说，其（）.A 正序电抗＝负序电抗B正序电抗＝零序电抗C负序电抗＝零序电抗（答案：A）10、架空输电线的正序电抗（）于其零序电抗.A 大于B 小于C等于（答案：B)11、有架空地线的输电线的零序电抗（)无架空地线的输电线的零序电抗.A 大于B 小于C等于（答案:B）12、平行架设的双回输电线的零序阻抗（）单回输电线的零序阻抗。

A 大于B 小于C等于（答案：A）13、对于变压器的各序漏抗，其值大小（)A 相等B 不等C不能确定（答案：A）14、两相短路时的比例系数m（n）为( )。

A.3B。

1 C。

3(答案:A）15、电压和电流对称分量在经过（）接线的变压器后相位不变。

A。

Y，d11 B。

Y，y0 C。

Y，d1（答案：B）16、电力系统发生短路后，系统中各点电压的不对称程度主要由（）序分量决定。

北交《电力系统继电保护》在线作业一一、单选题（共15道试题，共30分。

）1.关于继电保护所用的电流互感器，规程规定其稳态变比误差及角误差的范围为（）・稳态变比误差不大于10%,角误差不大于7°.稳态变比误差不大于10%,角误差不大于3°•稳态变比误差不大于5%,角误差不大于3。

正确答案：2.对于反应故障时参数增大而动作的继电保护，计算继电保护灵敏系数时，应用（）・保护区末端金屈性短路.保护区首端金属性短路.保护区内任何一点金属性短路正确答案：3.距离保护是以（）为核心元件构成的保护。

・阻抗继电器.振荡闭锁.启动元件正确答案：4.三段式电流保护中，保护范围最小的是（）•瞬时电流速断保护.限时电流速断保护.定时限过电流保护正确答案：5.线路末端发生金属性三相短路时，保护安装处母线测量电压（）・为故障点至保护安装处之间的线路压降.与短路点相同•不能判定正确答案：6.发电机的负序过流保护主要是为了防止（）・损坏发电机的定子线圈.损坏发电机的转子.损坏发电机的励磁系统正确答案：7.断路器的开断时I'可是指从接受分闸命令瞬间起到（）・所有电弧触头均分离的瞬间为止.各极触头间电弧最终熄灭为止.首相触头电弧熄灭为止.主触头分离瞬问为止正确答案：.无选择、无选择.无选择、有选择・有选择、无选择正确答案：9.使阻抗继电器刚好动作的最大测量阻抗称为继电器的（）。

.整定阻抗.测量阻抗・动作阻抗正确答案：10.继电保护的灵敏系数Ksn要求（）.Ksn<l.Ksn=l.Ksn>l正确答案：11.在最大运行方式下，电流保护的保护区较最小运行方式下的保护区（）•大•小.相同・无法确定正确答案：12.电力系统三段式电流保护中，保护范围最大的是（）•电流速断保护.限时电流速断保护.定时限过电流保护正确答案：13.跳闸出口继电器的起动电压不应超过直流额泄电压的70%,也不应低于直流额定电压的（）・60%.50%.30%.10%正确答案：14.电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护的故障起动值（）.相对愈小，动作时间愈短.相对越大，动作时间愈短.相对愈小，动作吋间愈长正确答案：15.在中性点直接接地电网中发生接地短路时，（）零序电压最高。

大工16秋《电力系统继电保护》在线作业1试卷总分：100 测试时间：--一、单选题（共10 道试题，共50 分。

）1. 在双侧电源系统中，采用方向元件是为了提高保护的D()。

A. 方向性B. 可靠性C. 灵敏性D. 选择性满分：5 分2. 主保护或断路器拒动时，用来切除故障的保护是(C)。

A. 辅助保护B. 异常运行保护C. 后备保护D. 安全自动装置满分：5 分3. 大接地电流系统，发生单相接地故障，故障点距母线远近与母线上零序电压值的关系是C()。

A. 与故障点位置无关B. 故障点越远零序电压越高C. 故障点越远零序电压越低D. 零序电压为零满分：5 分4. 距离保护动作时整定阻抗Zset与被保护线路的测量阻抗Zm之间的关系是B()。

A. Zm>ZsetB. Zm<ZsetC. Zm=ZsetD. Zm≥Zset满分：5 分5. 单侧电源网络三段式电流保护中，第二段为(B)。

A. 无时限电流速断保护B. 限时电流速断保护C. 定时限过电流保护D. 反时限过电流保护满分：5 分6. 加到阻抗继电器的电压电流的比值是该继电器的(A)。

A. 测量阻抗B. 整定阻抗C. 动作阻抗D. 无法确定满分：5 分7. 单侧电源供电系统短路点的过渡电阻对距离保护的影响是(B)。

A. 使保护范围伸长B. 使保护范围缩小C. 保护范围不变D. 使保护范围不定满分：5 分8. 当系统发生故障时，正确地切断故障点最近的断路器，是继电保护的(B)的体现。

A. 快速性B. 选择性C. 可靠性D. 灵敏性满分：5 分9. 继电保护装置主要由(B)组成。

A. 二次回路各元件B. 测量元件、逻辑元件、执行元件C. 包括各种继电器、仪表回路D. 仪表回路满分：5 分10. 使电流速断保护有最小保护范围的运行方式为系统(B)。

A. 最大运行方式B. 最小运行方式C. 正常运行方式D. 事故运行方式满分：5 分二、判断题（共10 道试题，共50 分。
