安防学习_红外灯与摄像机的结合运用

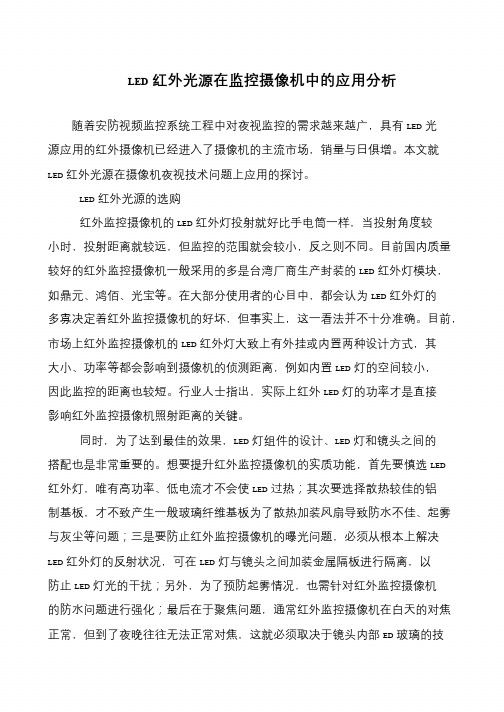

LED红外光源在监控摄像机中的应用分析随着安防视频监控系统工程中对夜视监控的需求越来越广，具有LED光源应用的红外摄像机已经进入了摄像机的主流市场，销量与日俱增。

本文就LED红外光源在摄像机夜视技术问题上应用的探讨。

LED红外光源的选购红外监控摄像机的LED红外灯投射就好比手电筒一样，当投射角度较小时，投射距离就较远，但监控的范围就会较小，反之则不同。

目前国内质量较好的红外监控摄像机一般采用的多是台湾厂商生产封装的LED红外灯模块，如鼎元、鸿佰、光宝等。

在大部分使用者的心目中，都会认为LED红外灯的多寡决定着红外监控摄像机的好坏，但事实上，这一看法并不十分准确。

目前，市场上红外监控摄像机的LED红外灯大致上有外挂或内置两种设计方式，其大小、功率等都会影响到摄像机的侦测距离，例如内置LED灯的空间较小，因此监控的距离也较短。

行业人士指出，实际上红外LED灯的功率才是直接影响红外监控摄像机照射距离的关键。

同时，为了达到最佳的效果，LED灯组件的设计、LED灯和镜头之间的搭配也是非常重要的。

想要提升红外监控摄像机的实质功能，首先要慎选LED 红外灯，唯有高功率、低电流才不会使LED过热；其次要选择散热较佳的铝制基板，才不致产生一般玻璃纤维基板为了散热加装风扇导致防水不佳、起雾与灰尘等问题；三是要防止红外监控摄像机的曝光问题，必须从根本上解决LED红外灯的反射状况，可在LED灯与镜头之间加装金属隔板进行隔离，以防止LED灯光的干扰；另外，为了预防起雾情况，也需针对红外监控摄像机的防水问题进行强化；最后在于聚焦问题，通常红外监控摄像机在白天的对焦正常，但到了夜晚往往无法正常对焦，这就必须取决于镜头内部ED玻璃的技。

摄像机对红外光环境的适应技巧随着科技的不断发展，红外摄像技术在各个领域得到了广泛应用。

红外摄像机能够在低光环境下实现高清晰度的图像拍摄，这使得它在夜间监控、安防领域具有重要的作用。

然而，红外光环境下的拍摄并非易事，需要摄像机具备一定的适应技巧。

本文将探讨摄像机对红外光环境的适应技巧，以帮助读者更好地了解和应用这一技术。

首先，摄像机的感光元件是适应红外光环境的关键。

在红外光环境下，传统的CCD和CMOS摄像机的感光元件往往无法捕捉到红外光线，导致图像模糊或者无法显示。

因此，红外摄像机采用了特殊的感光元件，如红外感光CMOS或者红外感光CCD。

这些感光元件能够有效地接收红外光线，并将其转化为可见光信号，从而保证图像的清晰度和亮度。

其次，摄像机的红外照明系统对于红外光环境的适应也至关重要。

红外照明系统能够发射出适合红外摄像机感光元件接收的红外光线，从而提供足够的照明条件。

在选择红外照明系统时，需要考虑摄像机的拍摄范围、照明角度和照明距离等因素。

合理选择红外照明系统，能够提高摄像机在红外光环境下的图像质量，避免出现过曝或者欠曝的情况。

此外，摄像机的白平衡设置也对红外光环境的适应起到了关键作用。

在红外光环境下，由于红外光线的特殊性，摄像机的自动白平衡功能可能无法准确判断图像中的颜色信息，导致图像偏色。

因此，我们需要手动调整摄像机的白平衡设置，以保证图像的真实还原。

一般来说，将摄像机的白平衡设置为“室外”或者“红外”模式，能够有效地改善图像偏色的问题。

最后，摄像机的图像处理算法也对红外光环境的适应起到了重要作用。

红外摄像机通常会采用特殊的图像处理算法，如红外增强、背光补偿和动态范围扩展等。

这些算法能够对红外图像进行优化和增强，提高图像的细节和清晰度。

同时，摄像机的自动曝光、自动对焦和自动聚焦等功能也能够帮助摄像机在红外光环境下实现更好的拍摄效果。

总结起来，摄像机对红外光环境的适应技巧包括选择适合的感光元件、合理设置红外照明系统、调整白平衡设置和应用图像处理算法等。

红外热成像安防监控类应用介绍首先，红外热成像可以用于人员监测。

通过红外热成像技术，可以对人体的热能分布进行实时监测和分析，从而实现对人员活动的监控。

例如，在一个公共场所如机场或车站，红外热成像系统可以检测出人体的热能分布，即使在低光照环境下也能准确识别人体的位置和动作，从而实现对人员的监测和定位。

其次，红外热成像可以用于防火监测。

红外热成像技术可以精确地探测到火灾发生前的异常温度变化，从而可以在火灾发生之前发出预警信号。

这对于火灾防控非常重要，可有效减少火灾造成的损失。

另外，红外热成像可以用于边界监控。

边界监控是安防监控的一个重要领域，通过红外热成像技术可以实现对边界的实时监测和警报。

例如，在一个园区或工厂的边界，红外热成像系统可以检测出人员或车辆的热能分布，从而实现对边界的全天候监控。

此外，红外热成像还可以用于智能安防监控。

在智能安防监控系统中，红外热成像技术可以与其他传感技术结合使用，如雷达、摄像机等，以实现对目标的更准确和全面的监测。

通过对多种传感器的组合使用，可以有效地防范和识别恶意入侵、异常行为等安全威胁。

此外，红外热成像还可以用于安防监控的数据分析。

通过对红外热成像得到的数据进行分析，可以获得更多的信息和洞察，用于制定更有效的安防策略。

例如，通过对红外热成像数据的分析，可以得到目标的大小、运动速度、距离等信息，从而可以更准确地判断目标的威胁程度和行为意图。

综上所述，红外热成像技术在安防监控领域的应用非常广泛，不仅可以用于人员监测、防火监测、边界监控等方面，还可以与其他传感技术结合使用，实现更智能和全面的目标监测。

随着红外热成像技术的不断创新和发展，相信其在安防监控领域的应用还将有更大的潜力和前景。

红外线技术在安防中的应用近年来，安防行业的快速发展，与现代社会的迅猛发展息息相关。

为了保护公民的财产安全和个人隐私，安防行业从传统的监控摄像头和人工值守，向自动识别、自动报警、视频大数据等多元化方向拓展。

其中，红外线技术在安防领域的应用日益广泛，发挥着越来越重要的作用。

一、红外线技术的基本原理红外线技术，是指在物体自身发出或由外界反射的红外线辐射中，用电子器件将其转换成其他信号的测量技术。

在自然界中，所有物体都发出红外线辐射，其发射特性与其温度、表面的性质和形状等有关。

人们根据不同的红外区段，将其分成近红外、中红外和远红外三个区间。

红外线技术的应用范围非常广泛，从智能家居、汽车、医疗、工业等领域都可以看到其身影。

二、红外线技术在安防领域的应用在安防领域中，红外线技术最为常见的应用就是红外人体感应器。

这种感应器通过探测室内外人体所发出的红外辐射信号，来判断是否存在可疑的人员进入，从而引发告警。

这种技术的优点在于准确率高、误报率低、响应速度快、适用性强等。

除此之外，红外线监控摄像机也是安防领域中红外线技术的一大应用。

红外摄像机采用红外灯补光手段，可以在低光或者无光环境下进行监控。

摄像机上的红外灯发出红外线，再由物体反射回摄像机感光元件，形成黑白或彩色摄像画面。

这种技术相较于传统的监控摄像机，具备非常明显的优势，比如准确性高、使用寿命长、抗干扰性强等。

除此之外，在一些危险物品存放领域，如化工厂、油库等，也可以采用红外线技术进行监测。

例如，对于一些易燃易爆物品，可以安装一些超声波液位计、压力变送器、温度变送器等测量装置，监测被测物的液位、压力、温度等参数。

当被监测物出现异常情况时，设备将会自动报警，提升了安全情况。

三、红外线技术带来的安全问题虽然红外线技术在安防领域中的大规模应用，可以有效提升安防管理的效率和安全性，但是也会带来一些潜在的安全问题。

比如，在一些非常安全级别高的场所，某些有心人可能会采取一些技术手段来干扰红外线感应器的正常工作，从而实现闯入或其他不法行为。

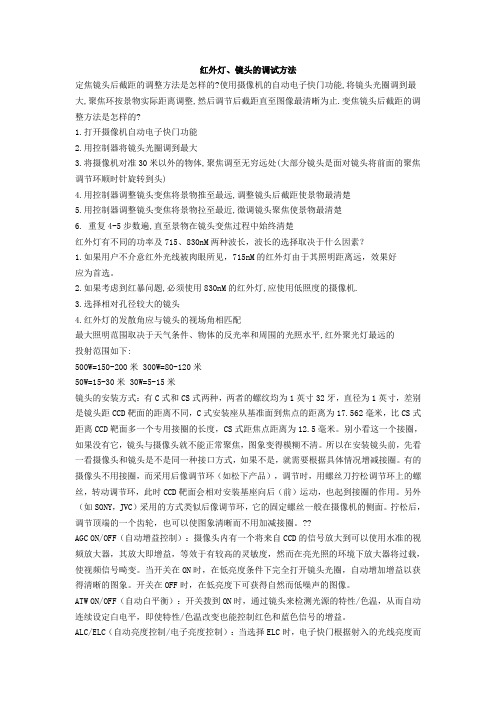

红外灯、镜头的调试方法定焦镜头后截距的调整方法是怎样的?使用摄像机的自动电子快门功能,将镜头光圈调到最大,聚焦环按景物实际距离调整,然后调节后截距直至图像最清晰为止.变焦镜头后截距的调整方法是怎样的?1.打开摄像机自动电子快门功能2.用控制器将镜头光圈调到最大3.将摄像机对准30米以外的物体,聚焦调至无穷远处(大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚5.用控制器调整镜头变焦将景物拉至最近,微调镜头聚焦使景物最清楚6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚红外灯有不同的功率及715、830nM两种波长，波长的选择取决于什么因素？1.如果用户不介意红外光线被肉眼所见，715nM的红外灯由于其照明距离远，效果好应为首选。

2.如果考虑到红暴问题,必须使用830nM的红外灯,应使用低照度的摄像机.3.选择相对孔径较大的镜头4.红外灯的发散角应与镜头的视场角相匹配最大照明范围取决于天气条件、物体的反光率和周围的光照水平,红外聚光灯最远的投射范围如下:500W=150-200米 300W=80-120米50W=15-30米 30W=5-15米镜头的安装方式：有C式和CS式两种，两者的螺纹均为1英寸32牙，直径为1英寸，差别是镜头距CCD靶面的距离不同，C式安装座从基准面到焦点的距离为17.562毫米，比CS式距离CCD靶面多一个专用接圈的长度，CS式距焦点距离为12.5毫米。

别小看这一个接圈，如果没有它，镜头与摄像头就不能正常聚焦，图象变得模糊不清。

所以在安装镜头前，先看一看摄像头和镜头是不是同一种接口方式，如果不是，就需要根据具体情况增减接圈。

有的摄像头不用接圈，而采用后像调节环（如松下产品），调节时，用螺丝刀拧松调节环上的螺丝，转动调节环，此时CCD靶面会相对安装基座向后（前）运动，也起到接圈的作用。

另外（如SONY，JVC）采用的方式类似后像调节环，它的固定螺丝一般在摄像机的侧面。

热辐射及红外成像技术在安防监控中的应用随着科技的不断进步，安防监控技术也在不断发展。

其中，热辐射及红外成像技术在安防监控中的应用日益广泛。

本文将探讨这些技术在安防监控中的重要性，并对其应用进行分析。

热辐射是物体在温度不为零时，由于温度差异而向外辐射的热能。

红外成像技术则是利用物体辐射出的红外辐射能量进行成像。

这两种技术的结合，可以在安防监控中发挥重要作用。

首先，热辐射及红外成像技术可以在夜间或低照度环境下提供有效的监控。

传统的监控摄像机在夜间或低照度环境下往往无法获得清晰的图像，而热辐射及红外成像技术则可以通过探测物体的热量来生成图像。

这样一来，即使在完全黑暗的环境下，安防监控系统也能够正常工作，提供清晰的监控画面。

其次，热辐射及红外成像技术可以检测到人体或其他物体的热能变化。

在安防监控中，往往需要及时发现和报警异常行为，如入侵、火灾等。

传统的监控技术难以准确检测到这些异常行为，而热辐射及红外成像技术可以通过检测物体的热能变化来实现。

一旦发现异常行为，系统可以及时报警，提高安全性。

此外，热辐射及红外成像技术还可以通过测量物体的温度来进行目标识别。

在安防监控中，往往需要识别目标物体的特征，以便对其进行追踪和监控。

传统的监控技术难以准确识别目标物体，而热辐射及红外成像技术可以通过测量物体的温度来进行目标识别。

这样一来，无论目标物体是否被遮挡，系统都能够准确识别并跟踪。

然而，热辐射及红外成像技术在安防监控中也存在一些挑战。

首先，这些技术的成本较高，限制了其在大规模应用中的推广。

其次，热辐射及红外成像技术在复杂环境下的稳定性和准确性仍有待提高。

例如，在高温环境下，热辐射及红外成像技术的性能可能会受到影响。

因此，研究人员需要不断努力改进这些技术，以提高其适用性和可靠性。

综上所述，热辐射及红外成像技术在安防监控中具有重要的应用价值。

通过利用物体的热辐射能量进行成像，这些技术可以在夜间或低照度环境下提供有效的监控。

激光红外灯技术在安防夜视领域的应用随着安防行业的发展, 24小时不间断的监控对红外夜视要求越来越高,不仅仅满足以眼前近距离几十米的要求, 随着安防行业智能视频新技术不断出现, 动态监控要求越高, 如果出现突发事件,更需要进行中远距离跟踪监视,目前 LED 红外灯产品,实际上是无法完成中远距离的跟踪监控, 但真正能实现中远距离监控的红外灯产品, 激光红外灯产品是一种最佳的选择。

而激光红外夜视系统, 以往都定位于几公里的远距离监控, 产品造价使得多数工程商望而止步, 毕竟几公里远距离项目数量相对较少。

而欧益公司推出的激光红外灯产品, 主要集中于 500米以下,真正使激光红外技术落实到民用工程项目当中,完成民用项目的广泛应用。

目前在监控夜领域激光红外灯逐渐被广泛的使用, 但在使用过程中也存在一些问题, 就是大家对激光红外灯的根本认识与理解及使用存在一定的误区, 所以从以下几个角度谈谈激光红外灯看法,供大家对激光红外灯产品的正确认识与理解。

一、激光红激光1、激光定义:激光,最初中文名叫做“ 镭射” 、“ 莱塞” , 英文名叫做 LASER ,意思是“ 受激辐射的光放大” ,激光的英文全名(Light Amplification by Stimulated Emission of Radiation 已完全表达了制造激光的全过程, 1964年我国著名科学家钱学森建议将“ 光受激发射” 改称激光。

2、激光特A 方向性:激光器发射的光,天生就是朝一个方向射出,光束的发散角小,接近于理想平行光。

B 单色性:激光的光谱宽度非常的小,是几个纳米量级。

所以其具有良好的单色性光C 亮度高,能量密度大。

3、半导体激光器简述激光器有固体激光器(如红宝石激光器。

将光能转化光能,波长不一样、气体激光器 (如,二氧化碳激光器、化学激光器(化学能转化为光能、半导体激光器(电能转化为光能。

激光红外灯属于半导体激光器是利用半导体材料,在空穴和电子复合的过程中电子能级的降低而释放出光子来产生光能的, 然后光子在谐振腔间产生谐振规范光子的传播方向而形成激光。

红外灯板角度与镜头如何搭配红外灯板角度与镜头之间有着特殊的关系，如果搭配不协调，很难使摄像机性能完美体现。

通常来说，红外灯板的角度从一定程度上决定着红外距离，大角度的红外灯适合近距离大范围监控，光线均匀分布，画质清晰。

小角度的红外灯板适合远距离小范围监控，但往往不能顾及近处环境，易造成监控死角，只有在不同位置搭配不同的角度的红外灯摄像机才能满足日常监控需求。

另外，除了红外灯角度影响距离外，还有红外灯的发射功率，功率越大，照射距离自然越远。

影响红外灯功率的因素主要是发光芯片的大小。

目前主流的芯片有12mil 、14mil、16mil、20mil、24mil、40mil等级别。

镜头毫米数也在一定程度上影响摄像机监控距离。

可以说监控摄像机的距离视红外灯板和镜头焦距相互作用的结果，镜头焦距越长，照射距离也就越远。

喜欢关注数码相机的朋友，一定听说长焦、广角之类的相机吧，其实这些参数信息在监控摄像机里面也是一样的标准。

长焦主要关注的是照射距离，焦距越长，照射距离越远，如3倍光学变焦、30倍光学变焦等，广角镜头主要注重的是拍摄画面的宽度，讲究近距离，大范围监控。

镜头焦距的大小，可以按照一定的规则算出它们的角度与距离，知道这些参数，就容易选出合适的红外灯了。

图：镜头角度与距离对照表红外灯角度和镜头焦距搭配讲究一致性。

只有合适角度的红外灯板搭配合适角度的镜头，才能使摄像机发挥出它的最佳性能。

像有些朋友经常抱怨摄像机的监控效果从中间像两边模糊，也就是业内常说的手电筒效应，还有些朋友抱怨夜视距离不到红外灯板标称值的一半，其实这些问题除了红外灯板外，都和镜头有关。

红外灯角度小，镜头角度大，就容易出现手电筒现象。

而摄像机夜视距离不到红外灯标称值的一半，则是镜头不给力造成的。

另外，在某些特殊的监控环境，不必追求镜头与红外灯角度的一致性，比如走廊，由于走廊环境监控面积窄而长，红外灯角度可以比镜头角度小些。

关于如何精确搭配红外灯板与镜头角度，需要我们慢慢去把握。

安防监控中的红外灯与其它辅助照明设备为了使摄取的图像层次清楚、对比度合适，必须保证摄像机的最佳照度，在环境照度不能满足要求时，需要配置辅助照明设备以达到摄像要求。

视频信号的标称值为1Vp-p，标准值为0.7Vp-p，最低照度时的视频信号值为1/3到1/2的标准植。

所以摄像机在最低照度时的图像，决不会“如同白昼一样”。

另外，摄像机在最低照度时产生的图像清晰度，是用电视信号测试卡进行测式的，其黑白相间的条纹，要求黑色反射率近于0%，白色反射率大于89.9%。

而我们在现场观察时有时不具备这样的条件，比如：树叶和草地的反射率很低，反差很小，就不易获得清晰图像。

因此实际使用当中不能以摄像机标称的最低照度作为衡量现场环境照度的标准。

一、普通照明设备电视监控系统使用的光源种类取决于观察时的具体时间，尤其是是外应用场合。

在白天，工作条件会随着天气情况的变化（晴天、阴天、雨天等）而变化，因为天气的变化会引起室外光线光谱组成的变化。

辅助照明设备很多，可以使用民用照明设备即可，在夜间，最常用的有钨丝灯、卤钨灯、钠灯、水银灯和高强度放电金属弧光灯等。

每种自然光源和人造光源都有其独特的色谱组成，这可能对某种摄像机有利，也可能对其不利。

大部分黑白系统的图像质量只取决于照明光线的总能量，或摄像机所接收到的能量，而无法辨别光纤中的不同颜色。

如果光源的光谱曲线正好落在传感器的敏感区域内，照明光线就可以得到最高效率的运用。

彩色CCTV系统的情况就复杂多了。

对于可以感知可见光谱中所有这些颜色的光。

而为了取得较好的彩色平衡，光源的光谱曲线必须与传感器的灵敏度相匹配。

大多数彩色摄像机都具有自动白平衡控制功能，它可以通过电子电路自动进行调整，以实现合适的彩色平衡效果。

光源中必须包括所有可见光中的彩色，这样才能在监视器上重视这些颜色。

太阳、钨丝灯、卤钨灯、氙灯等宽带光源可以产生相当好的彩色图像，因为它们的光谱中含有所有颜色的频率。

汞弧光灯和钠蒸气灯等窄频光源的光谱不连续，因此颜色再现效果较差。

新一代阵列式红外光源及其在安防监控中的应用光是生命的源泉，它哺育了世间的万物，为人类世界带来了智慧和光明。

如果没有光，就不可能有我们现在的文明。

因而，从抽象的艺术表现到有效的科学应用，光(光学)为我们提供了很有价值的信息资源。

1860年，麦克斯韦电磁理论建立后，才认识到光也是一种电磁现象。

原来光和无线电波一样，也是一种电磁波，只不过光的波长比无线电波短得多而已。

电磁波谱及波段划分如图1所示。

由图1可知，电磁波包括的范围很广，如现在已经发现的宇宙射线，其波长小于几个皮米(1pm=10-12m)，而广播用的无线电波的波长则达上千米，它们都属于电磁波的范畴。

光波仅仅是电磁波中的一小部分，它包括的波长区间约从几个纳米(1nm=10-9m)到1mm左右。

这些光并不是人眼都能看得见的。

其中只有波长从约380nm到780nm范围内的电磁波，才能引起人眼感光细胞的直接感觉。

这一段波谱我们称为可见光区。

为了清楚起见，分别将紫外、可见和红外光部分放大如图1下部分所示。

在可见光中，波长最短的是紫光，稍长的是蓝光，以后的顺序是青光、绿光、黄光、橙光和红光，红光的波长最长。

而在不可见光中，波长比紫光短的光称为紫外线，比红光长的叫红外线。

红外光的波长有3个区：波长从0.78μm～1.5μm的光为近红外光;波长从1.5μm～10μm的光为中红外光; 波长从10μm～1000μm的光为远红外光。

显然，那种说：“可见光的波长是300nm～700nm”，“波长超过700nm的光线叫做红外线”，“715nm 的红外灯能使大多数黑白摄像机或昼夜转换摄像机对该波长范围的红外光都比较敏感，从而达到对摄像机选择要求不高的效果，并且较于830 nm的红外灯具有更远的投射距离，但同时此波长的红外灯也特别容易在灯窗口处产生红暴点，从而使任何人都能够远距离看到红外灯的工作状态”(至今还有人在文章中这样说)是错误的。

在错误的结论下讨论红暴问题自然也就不恰当了，因为700～780nm的光，本来就是看得见的红光。
