上海维修电工高级（三级） 1 X 职业技能鉴定考核指导手册维修电工（高电子技术一、判断题01、具有反馈元件的放大电路即为反馈放大电路。
(V ) 02、正反馈主要用于振荡电路，负反馈主要用于放大电路。
(V ) 03、若反馈信号使净输入信号增大，因而输出信号也增大，这种反馈称为正反馈。
(V ) 04、把输出电压短路后，如果反馈不存在了，则此反馈是电压反馈。
(V )05、把输出电压短路后，如果反馈仍存在，则此反馈是电流反馈。
(V ) 06、在反馈电路中反馈量是交流分量的称为交流反馈。
(V ) 07、在反馈电路中反馈量是直流分量的称为直流反馈。
(V ) 08、要求放大电路带负载能力强、输入电阻高，应引入电流串联负反馈。
(x ) 要求放大电路带负载能力强、输入电阻高，应引入电压串联负反馈09、射极跟随器是电流并联负反馈电路。
(x )射极跟随器是电压并联负反馈电路。
10、采用负反馈既可提高放大倍数的稳定性，又可增大放大倍数(x ) 采用负反馈既可提高放大倍数的稳定性，但减小了放大倍数。
11、放大电路要稳定静态工作点，则必须加直流负反馈电路。
(V ) 12、交流负反馈不仅能稳定取样对象，而且能提高输入电阻。
(x ) 交流负反馈不仅能稳定取样对象，而且能提高输入电阻13、放大电路中上限频率与下限频率之间的频率范围称为放大电路的通频带。
(V ) 14、为了提高放大器的输入电阻、减小输出电阻，应该采用电流串联负反馈。
(x ) 为了提高放大器的输入电阻、减小输出电阻，应该采用电压串联负反馈。
15、深度负反馈放大电路的闭环电压放大倍数为A (1 F(V )16、在深度负反馈下，闭环增益与管子的参数几乎无关，因此可任意选用管子组成放大电路。
(x )17、在深度负反馈条件下，串联负反馈放大电路的输入电压与反馈电压近似相等 (V )18、负反馈放大电路产生低频自激振荡的原因是多级放大器的附加相移大。
(x )19、消除低频自激振荡最常用的方法是在电路中接入RC校正电路。
主要内容•稳压电源电路•放大和振荡电路•逻辑门电路•晶闸管整流电路第一部分直流稳压电源电路•小功率直流稳压电源的组成：整流变压器：把输入的交流电压变为整流电路所要求的交流电压值。
整流电路：由整流器件组成，它把交流电变换成方向不变但大小随时间变化的脉动直流电。
滤波电路：把脉动的直流电变换为平滑的直流电供给负载。
稳压电路：使整流输入电压尽可能少受电源波动或负载变化的影响而保持稳定的电路。
第一部分稳压电源电路•整流电路单相整流电路半波整流全波整流桥式整流三相整流电路半波整流全波整流桥式整流•稳压电路不可控整流电路：晶体二极管，它具有单向导电特性，应用二极管就可构成最简单的整流电路。
在单相整流电路中，最基本的整流形式有半波整流和应用最广泛的桥式整流，这些整流电路都是利用二极管的单向导电性来将交流电变换为直流电，因此二极管是构成整流电路的关键器件。
这种用作整流的二极管称为整流二极管，简称整流管。
把二极管当作理想器件，即认为它正向导通时电阻为零，反向截止时电阻为无穷大。
1、单相半波整流电路2、半波整流工作原理•单相半波整流电路中，•二极管只导通半个周期，另半个周期截止。
•在二极管导通时，输出脉动直流电压平均值：U L ≈0．45U 2•输出脉动直流电流平均值：•二极管截止时，所承受的最大反向电压U RM 就是u 2的峰值：LL L L R U R U I 245.0≈=224.12U U U RM ≈=3、单相全波整流电路构成•单相全波整流电路的构成，在变压器二次侧有一个中央抽头，U2为整个副侧电压的一半，电路中有两个二极管。
4、全波整流工作原理1、当交流电源的波形处于正半周时，二极管V1导通，电流通过下述路径：电源+→V1→R L→整流变压器中间抽头2、当电源的波形处于负半周时，V2导通，电流通过下述路径：电源+→V2→R L→变压器中间抽头总之，流经Rc的电流的方向是相同的。
•R L两端输出电压平均值为U0=0.9U2•当V1导通时，V2截止。
三、多项选择题01、（B C）属半控型电力电子器材。
A、整流二极管B、晶闸管C、双向晶闸管D、可关断晶闸管E、电力晶体管02、功率二极管在电力电子电路中的用途有（A B C）。
A、整流B、续流C、能量反馈D、隔离E、提高电位03、当晶闸管分别满足（C D）时，可处于导通或阻断两种状态，可作为开关使用。
A、耐压条件B、续流条件C、导通条件D、关断条件E、逆变条件04、当晶闸管同时满足（A D）时，处于导通状态。
A、阳极和阴极之间加上正向电压B、阳极和阴极之间加上反向电压C、控制极不加任何信号D、控制极加正向电压E、控制极加反向电压05、当已导通的普通晶闸满足时（A B C）时，晶闸管将被关断。
A、阳极和阴极之间电流近似为零B、阳极和阴极之间加上反向电压C、阳极和阴极之间电压为零D、控制极电压为零E、控制极加反向电压06、晶闸管的额定电压是在（A D）中取较小的一个。
A、正向重复峰值电压B、正向转折电压C、反向不重复峰值电压D、反向重复峰值电压E、反向击穿电压07、维持电流和擎住电流都表示使晶闸管维持导通的最小阳极电流，但它们应用的场合不同分别用于判别晶闸管（B C）。
A、是否会误导通B、是否会被关断C、是否能被触发导通D、是否被击穿E、是否断路08、若流过晶闸管的电流的波形分别为全波、半波、导通角为120︒的方波、导通角为90︒的方波时，则对应的电流波形系数分别为（A C D E）。
A、1.11B、2.22C、1.57D、1.73E、1.4109、将万用表置于R⨯1kΩ或R⨯10kΩ，测量晶闸管阳极和阴极之间的正反向阻值时，可将万用表置于（A B）等挡。
A、R⨯1kΩB、R⨯10kΩC、R⨯10ΩD、直流电压100VE、直流电流50mA10、下列电力电子器件属于全控型器件的是（B C D E）。
A、SCRB、GTOC、GTRD、MOSFETE 、IGBT11、下列全控型开关器件中属于电流型驱动的有（A D E ）。
维修电工安全技术操作规程模版一、前言本操作规程是为了确保维修电工在工作过程中的安全，减少事故发生的风险，特制定。
二、操作前准备1. 维修电工应熟悉本操作规程并遵守；2. 维修电工应熟悉所需维修的电气设备的结构和工作原理；3. 维修电工应事先了解维修电气设备的工作环境，包括温度、湿度、气体情况等；4. 维修电工应正确选择和佩戴个人防护装备，包括安全帽、绝缘手套、绝缘靴、绝缘工具等；5. 维修电工应检查所使用的绝缘工具和设备是否完好，并进行必要的绝缘性能测试。
三、操作流程1. 维修电工应在电气设备之前切断电源开关，确保设备没有带电；2. 维修电工应仔细检查设备的外部情况，如有异常现象应及时报告相关部门；3. 维修电工应根据需要准备好所需的维修工具和材料；4. 维修电工应全程佩戴个人防护装备，并确保其可靠性；5. 维修电工应按照设备的操作手册进行操作，并遵守设备的安全操作要求；6. 维修电工应定期对设备进行维护保养，确保设备的正常工作；7. 维修电工应严禁私自改变设备的工作状态或接线，如有需要应报告相关部门处理；8. 维修电工应接受相关培训，提高自身维修技能和安全意识。
四、操作中的安全注意事项1. 维修电工应在启动电源开关之前，确认所需维修的电气设备已切断电源；2. 维修电工应避免在潮湿或多尘环境中进行维修工作；3. 维修电工应避免在设备运行状态下进行维修操作，如遇特殊情况应事先与相关部门确认操作方法；4. 维修电工应做好现场防护工作，确保他人的安全；5. 维修电工应随时留意设备的异常现象，如有异常应立即停止工作并报告相关部门；6. 维修电工应按照正确的顺序和方法进行设备的拆卸和组装；7. 维修电工应使用绝缘工具进行电气维修，严禁使用损坏的工具；8. 维修电工应对工作现场进行清理和整理，确保安全。
五、事故处理1. 维修电工在发现事故时应立即停止工作，确保自身的安全；2. 维修电工应按照公司的事故处理流程报告事故，并协助相关部门进行调查和处理；3. 维修电工应主动参加事故调查和分析会议，总结教训，并提出改善意见；4. 维修电工应积极参加安全培训和教育，提高安全意识。

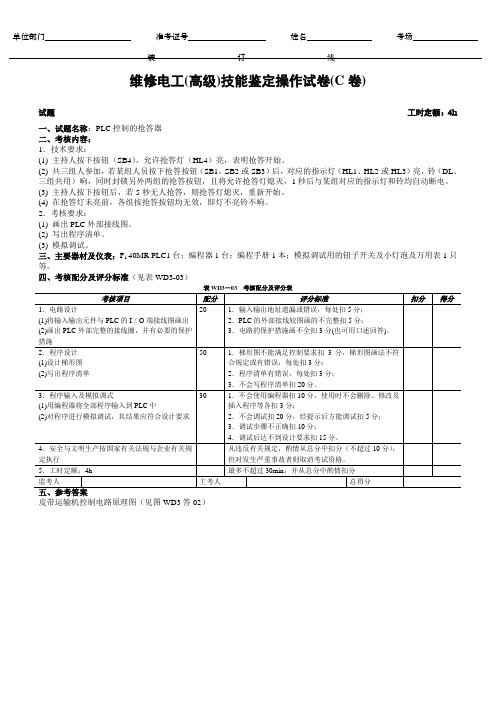

维修电工(高级)技能鉴定操作试卷(C卷)
试题工时定额：4h
一、试题名称：PLC控制的抢答器
二、考核内容：
1．技术要求：
(1) 主持人按下按钮（SB4），允许抢答灯（HL4）亮，表明抢答开始。
(2) 共三组人参加，若某组人员按下抢答按钮（SB1，SB2或SB3）后，对应的指示灯（HL1、HL2或HL3）亮，铃（DL、三组共用）响，同时封锁另外两组的抢答按钮，且将允许抢答灯熄灭，1秒后与某组对应的指示灯和铃均自动断电。
(3) 主持人按下按钮后，若5秒无人抢答，则抢答灯熄灭，重新开始。
(4) 在抢答灯未亮前，各组按抢答按钮均无效，即灯不亮铃不响。
2．考核要求：
(1) 画出PLC外部接线图。
(2) 写出程序清单。
(3) 模拟调试。
三、主要器材及仪表：F1 40MR PLC1台；编程器1台；编程手册1本；模拟调试用的钮子开关及小灯泡及万用表1只等。
四、考核配分及评分标准（见表WD3-03）
表WD3－03 考核配分及评分表
皮带运输机控制电路原理图（见图WD3答02）
图WD3答－02 控制电路原理图。
维修电工安全技术操作规程《维修电工安全技术操作规程》一、总则1、为了保障维修电工的安全，规范维修电工的操作行为，制定本规程。
2、本规程适用于进行维修电工作业的人员。
3、维修电工需具备相关岗位证书或培训证书，且经过相应的安全培训和考核合格后方可操作。
二、安全操作规程1、维修电工在进行作业前，需仔细查阅设备操作手册和安全技术规范，确保对设备的了解和掌握。
2、维修电工应佩戴符合安全标准的个人防护用具，包括安全帽、绝缘手套、绝缘鞋等。
3、在进行电气设备维修时，所有设备必须先切断电源，并在工作地点设置明显的标识。
4、维修电工在进行电气设备维修时，应配备相应的绝缘工具，确保操作安全。
5、维修电工禁止在电气设备带电状态下进行维修，必须先将设备切断电源并进行漏电检测后方可进行维修操作。
6、维修电工在进行电气设备维修时，应在固定的工作平台或梯子上作业，严禁站在不稳定的物体上操作。
7、所有维修电工在进行设备维修时，必须遵守“先施工后试电”的原则，确保设备完好后再进行试电。
8、维修电工在进行设备维修时，应保持工作环境整洁，严禁乱堆杂物，确保安全通道畅通。
9、在设备维修完毕后，维修电工应及时清理工作现场，将维修工具放回指定位置，确保工作场所的整洁与安全。
10、在任何异常情况下，维修电工应立即停止作业，并报告相关领导及技术人员。
三、处罚规定1、对于违反本安全技术操作规程的维修电工，将依据公司相关管理条例进行相应的处罚。
2、一经发现有违规行为的维修电工，将被取消维修电工资格，并追究法律责任。
四、结语作为维修电工，安全意识和技术操作规程的遵守是最基本的职业素养，也是对自身生命安全和企业生产安全的负责。
希望每一位维修电工都能严格遵守安全技术操作规程，确保自身安全和设备维护的顺利进行。
中级工一、镗床和铣床电气控制电路线路故障检查、分析及排除维修报告工位号工作任务XXXX电气线路故障检测与排除工作条件观察故障现象和排除故障后试机通电；检测及排故过程停电。
维修要求1．在考评员同意后方可进行检修；2．对电气线路进行检测，确定线路的故障点并排除。
3．严格遵守电工操作安全规程。
4．不得擅自改变原线路接线，不得更改电路和元件位置。
5．完成检修后能恢复该设备各项功能。
故障现象描述1 2故障检测和排除过程故障点描述二、PLC1、用可编程控制器实现三相异步电动机的星—三角启动。
要求按下启动按钮SB1，电动机实现星型降压启动（接触器KM1、KM2得电），延时5秒后，先断开定子绕组的星型连接，再将定子绕组接成三角形运行（接触器KM1、KM3得电）。
按停止按钮SB2电机停止。
2、用可编程控制器实现工作台往复运动控制。
按下启动按钮SB1，工作台向左运行，运行过程中碰到左端行程开关SQ1后停止左行，3秒后工作台向右运行，运行过程中碰到右端行程开关SQ2后停止右行，5秒后又向左运行，依次方式循环３次自动停止工作。
在循环工作过程中按下停止按钮SB2后立即停止。
3、设计一个模拟步进运转控制器，分别以三个输出指示灯代表A、B、C三组绕组。
要求按下启动按钮SB1后，输出绕组按每秒1步的速率得电，顺序为A→AB→B→BC→C→CA→循环，循环三次后自动停止。
任何时候按停止按钮SB2就会停止（停止时无输出）。
再次按下启动按钮SB1，则重新启动运行。
4、用可编程控制器实现模拟交通灯控制。
按下启动按钮SB1，南北方向的红灯、东西方向绿灯亮。
东西方向绿灯亮5秒后，闪烁3秒（每秒1步）之后绿灯熄灭，东西方向黄灯亮。
2秒后东西方向黄灯熄灭，红灯亮，同时南北向转为绿灯亮。
南北方向绿灯亮5秒后，绿灯闪烁3秒（每秒1步）之后绿灯熄灭，南北方向黄灯亮。
2秒后南北方向黄灯熄灭，红灯亮，同时东西方向转为绿灯亮。
依次循环。
按下停止按钮SB2所有灯都熄灭。
电气设备和维修电工安全技术操作规定范本一、引言电气设备在现代社会中被广泛使用，但其使用和维修过程中存在一定的安全风险。
为了确保电气设备的安全运行和维护电工的人身安全，制定本规定范本。
二、适用范围本规定适用于各类电气设备的使用和维修过程中的安全操作。
三、操作人员要求1. 操作人员必须经过相关培训，熟悉电气设备的使用和维修知识，并持有合格的电工证书。
2. 操作人员必须佩戴符合安全标准的个人防护装备，包括绝缘手套、安全帽、防静电鞋等。
3. 操作人员必须严格遵守相关安全操作规定，禁止非专业人员进行电气设备的使用和维修。
四、操作前准备1. 操作前必须确认电气设备的断电状态，并通过专业电器仪器进行验证。
2. 检查电气设备的接地是否良好，确保设备的安全接地。
五、操作过程1. 操作人员必须严格按照设备的操作手册进行操作，禁止擅自更改或绕过设备的安全设置。
2. 在操作过程中，必须保持专注、稳定的状态，避免分心或带有酒精、药物等影响操作的物质。
3. 在操作过程中，禁止短路、过载等操作，以免引发火灾或设备损坏。
六、维修过程1. 维修过程必须在断电的情况下进行，确保人员的安全。
2. 维修过程中，操作人员必须使用绝缘工具，避免直接接触裸露的电线或接触带电部件。
3. 维修过程中，禁止超过设备规定的电流或电压范围进行操作，以免危及人员安全。
七、事故处理1. 发生电气事故时，操作人员必须立即切断电源，并采取相应的救援措施。
2. 发生电气事故后，必须进行事故调查，找出事故原因，并采取措施避免类似事故再次发生。
八、设备检查与维护1. 定期对电气设备进行检查和维护，确保设备的安全运行。
2. 检查和维护过程中，必须遵守相关规定和标准，禁止擅自进行维修或操作。
3. 对于发现的问题，必须及时上报并采取相应的措施进行处理。
九、应急预案1. 制定电气设备使用和维修的应急预案，并对操作人员进行培训和演练，确保能够迅速有效地应对各类紧急情况。
2. 应急预案中必须包括逃生通道、灭火设备、报警器等安全设施的位置和使用方法。
维修电工作业指导书
标题：维修电工作业指导书
引言概述：
维修电工是一项需要专业技能和经验的工作，为了确保维修工作的顺利进行和安全性，编写一份维修电工作业指导书是非常必要的。
本文将从维修电工的基本要求、安全措施、常见故障处理、工具使用和维护保养等方面进行详细介绍。
一、维修电工的基本要求
1.1 具备相关技术知识和经验
1.2 熟悉电路原理和电气设备
1.3 具备良好的沟通能力和团队合作精神
二、安全措施
2.1 确保工作场所安全
2.2 使用个人防护装备
2.3 遵守相关安全操作规程
三、常见故障处理
3.1 排查故障原因
3.2 修复故障设备
3.3 测试设备运行情况
四、工具使用
4.1 熟悉各种维修工具的使用方法
4.2 定期检查和维护工具
4.3 妥善保管工具，避免丢失或损坏
五、维护保养
5.1 定期检查设备的运行状态
5.2 清洁设备表面和内部
5.3 及时更换老化部件和维修润滑部件
结语：
维修电工是一项需要严谨和耐心的工作，维修电工作业指导书的编写能够帮助维修工作更加有条理和高效。
遵循指导书的要求，加强技术培训和安全意识，将有助于提高维修电工的工作质量和效率。
希望本文内容能够为维修电工提供一些有益的参考。
第四届山东省技工院校技能大赛维修电工职业竞赛技术文件
学生高级组
第四届山东省技工院校技能大赛组委会
二〇一二年六月
目录
一、竞赛技术文件制定标准 (3)
二、竞赛内容、形式和成绩计算 (3)
三、命题原则 (3)
四、竞赛范围、比重、类型及其它 (3)
五、竞赛规则 (13)
注：1.本竞赛技术文件如有更新，将在大赛网站（）上及时公布，请注意上网查询。
2.本竞赛技术文件最终解释权归第四届山东省技工院校技能大赛组委会。
一、竞赛技术文件制定标准
维修电工职业以《维修电工国家职业技能标准》（高级工）应具备的实际操作技能要求为基础，结合技工院校教学大纲制定。
二、竞赛内容、形式和成绩计算
（一）竞赛内容
本次竞赛内容包括理论知识和实际操作两部分。
（二）竞赛形式
维修电工职业由每位参赛学生独立完成规定的工作任务。
（三）成绩计算
理论知识竞赛试卷满分为100分，按照30%折算计入竞赛总成绩；实际操作竞赛满分为100分，按照70%折算计入竞赛总成绩；理论知识竞赛成绩与实际操作竞赛成绩经折算后相加得出竞赛总成绩。
三、命题原则
依据国家职业技能标准：维修电工国家职业技能标准（2009年修订），注重基本技能，体现现代技术，结合生产实际，考核职业综合能力，并对技能人才培养起到示范指导作用
四、竞赛范围、比重、类型及其它
（一）理论知识竞赛
1．竞赛范围
（1）电工基础知识
①直流电与电磁的基本知识。
②交流电路的基本知识。
③常用变压器与异步电动机。
④常用低压电器。
⑤半导体二极管、晶体三级管和整流稳压电路。
⑥晶闸管基础知识。
⑦电工读图的基本知识。
⑧一般生产设备的基本电气控制线路。
⑨常用电工材料。
⑩常用工具（包括专用工具）、量具和仪表。
（2）钳工基础知识
①锯削：手锯；锯削方法。
②锉削：锉刀；锉削方法。
③钻孔：钻头简介；钻头刃磨。
④手工加工螺纹：内螺纹的加工工具与加工方法；外螺纹的加工工具与加工方法。
⑤电动机的拆装知识：电动机常用轴承种类简介；电动机常用轴承的拆卸；电动机拆装方法。
（3）机床电气基础知识：典型机床电气原理的认识、机械原理的了解、故障的判断与维修。
（4）PLC变频器触摸屏综合应用技术基础知识
①变频调速技术在传动行业的应用及参数的设定。
②可编程控制器在自动控制中的应用。
③触摸屏与PLC的通迅技术及接线方法。
④RS232、RS485、自由口通迅技术。
（5）机械制图知识、PLC、触摸屏与变频器的三方通信
掌握国家标准《技术制图与机械制图》的基本规定，能正确的选用图纸幅面、比例、字体及各种图线，能正确地进行尺寸标注。
（6）安全文明生产与环境保护知识
①现场文明生产要求。
②环境保护知识。
③安全操作知识。
（7）安全用电知识。
（8）质量管理知识
①企业的质量方针。
②岗位的质量要求。
③岗位的质量保证措施与责任。
（9）相关法律、法规知识
①劳动法相关知识。
②合同法相关知识。
2．试题比重
基础知识约占试卷总分的30%；专业知识约占试卷总分的70%。
3．试题类型
采用客观试题的形式，分单项选择题、多项选择题、判断题，理论考试采用智能化网上机考方式。
4．竞赛时间
竞赛时间为90分钟。
5．命题方式
国家题库抽取与专家命题相结合。
6．主要参考资料
（1）《电力拖动控制线路与技能训练》，李敬梅主编,2007年5月第4版，中国劳动社会保障出版社；
（2）《常用机床电气设备维修》，王建主编，2006年5月第1版，中国劳动社会保障出版社；
（3）《可编程控制技术》，肖明耀编写，200年5月第1版，中国劳动社会保障出版社；
（4）《职业技能鉴定教材－维修电工（初级、中级、高级）》，1998年第1版，中国劳动社会保障出版社；
（5）《职业技能鉴定指导－维修电工（初级、中级、高级）》，1998年第1版，中国劳动社会保障出版社；
（6）《维修电工（上、下册）》（高级工）柴进镛、王照清主编，2003年第一版，中国劳动社会保障出版社；
（7）《职业技能培训鉴定教材一维修电工（技师、高级技师）》，2008年第1版，中国劳动社会保障出版社；
（8）《变频器、可编程控制器及触摸屏综合应用技术》岳庆来主编，2006年第1版，机械工业出版社；
（9）维修电工国家职业技能标准（2009年修订）。
（二）实际操作竞赛
实际操作竞赛以操作技能为主，操作规范及安全文明生产在实际操作竞赛过程中进行考查，不再单独命题。
1.实际操作竞赛范围与内容见表1
表1 实际操作竞赛范围与内容
2．竞赛时间
实际操作竞赛总时间360分钟。
3．命题方式
专家命题。
4．竞赛场地与设施
（1）竞赛场地
①竞赛工位：每个工位占地20㎡，且标明工位号，智能型四合一机床电气技能实训考核鉴定装置1套、机床自动化电气控制技能实训考核鉴定装置1套、工作电脑1台、凳子1张，无线传输智能考核管理系统（含电脑）1套。
②赛场每工位提供独立控制并带有漏电保护装置的380 V三相五线、220V单相三线两种电压的交流电源（三相、单项电源分别控制），供电系统有必要的安全保护措施及断电应急措施。
③赛场提供18台智能型四合一机床电气技能实训考核鉴定装置（按参赛选手要求配置相应西门子或三菱系统）。
（2）赛场设施
①竞赛平台一
竞赛设备采用栋梁DLJCS-G4智能型四合一机床电气技能实训考核鉴定装置，该设备包含的单元模块见表2。
表2 单元模块
备注：竞赛平台详细介绍见大赛网站（）
②竞赛平台二
根据竞赛需要，赛场提供栋梁DLJCZ系列机床自动化电气控制技能实训考核鉴定装置，设备主要配置如表3所示。
表3 设备主要配置
（3）赛场提供以下器材
①工作任务书设定电气布线用的导线： 1）RV0.5及以上（红色） 200米 2）BVR0.75（黑色） 100米 3）BVR1.0（白色） 50米
②扎带（绑扎导线带）、异形管（用于导线连接端子编号的异型管，规格
1.0mm2）、绝缘冷压端头（叉形和针形）、缠绕管。
（4）选手自带工具（建议，但不限于）
注：选手自带的物品中不能带有参赛选手和学校的任何标志、不能带通迅仪器、不能带U盘。
5．评分
（1）评分办法
依据选手完成工作任务的情况，参照国家职业资格“维修电工（高级）”的知识技能要求，按照技能大赛裁判组制定的考核标准进行评分。
评价方式采用过程评价与结果评价相结合，工艺评价与功能评价相结合，能力评价与职业素养评价相结合，满分为100分，评分项目及内容要求如表4所示。
表4 评分项目及内容要求
（2）违规扣分
选手有下列情形，需从竞赛成绩中扣分。
①违反竞赛规定,提前进行操作的,由现场评委负责记录,并扣1-3分。
②违反赛场纪律，由现场评委负责记录，依据情节扣1-3分。
③扰乱赛场秩序，干扰裁判员工作，视情节扣2-5分，情况严重者取消竞赛资格。
④在完成工作任务并交卷后，出现电路短路造成电路功能无法检测的扣10分。
⑤违反操作规程，未造成设备损坏和影响其他选手竞赛的,由现场评委负责记录,扣10分；造成严重后果的，报竞赛组委会批准，由裁判长宣布终止该选手竞赛，成绩以0分计算。
6．主要参考资料
（1）《电力拖动控制线路与技能训练》，2007年5月第4版，中国劳动社会保障出版社；
（2）《常用机床电气设备维修》， 2006年5月第1版，中国劳动社会保障出版社；
（3）《职业技能培训鉴定教材一维修电工（技师、高级技师）》，2008年第1版，中国劳动社会保障出版社；
（4）《变频器、可编程控制器及触摸屏综合应用技术》，2006年第1版，机械工业出版社。
五、竞赛规则
1.各种与大赛相关的软件由大赛组委会提供，参赛队不得使用自带软件；现场统一提供相关资料。
2.参赛队在竞赛前进行抽签来决定竞赛工位号，竞赛前10分钟进入竞赛工位，核对现场提供的器件、技术资料、工具等；竞赛开始后，拆封竞赛任务书，进行竞赛。
3.竞赛时间为360分钟，连续进行。
饮水由赛场统一提供，选手饮食、饮水及如厕时间计算在竞赛时间内，竞赛过程中严禁接受任何形式的场外指导。
4.竞赛期间参赛选手不得离场，不得携带手机等移动通信或上网设备、移动存储设备、纸介资料等与竞赛无关的物品。
5.竞赛过程中，参赛选手须严格遵守安全操作规程及劳动保护要求（穿戴竞赛统一提供的工作装、工作帽，绝缘鞋自备），确保设备及人身安全，并接受裁判员、现场技术服务人员的监督和警示。
6.参赛选手须在竞赛工位的计算机中，按规定将文件存储到指定竞赛文件夹中。
打印文档由赛场统一打印，需经选手签字确
认。
7.因设备自身故障导致选手中断竞赛，经确认后由大赛裁判长视具体情况做出裁决。
8.参赛选手若提前结束竞赛，应向裁判员举手示意，竞赛终止时间由裁判员记录，参赛选手结束竞赛后不得再进行任何操作。
9.参赛选手需按照竞赛任务书要求完成竞赛。
竞赛完成后，参赛选手须清理现场卫生。
