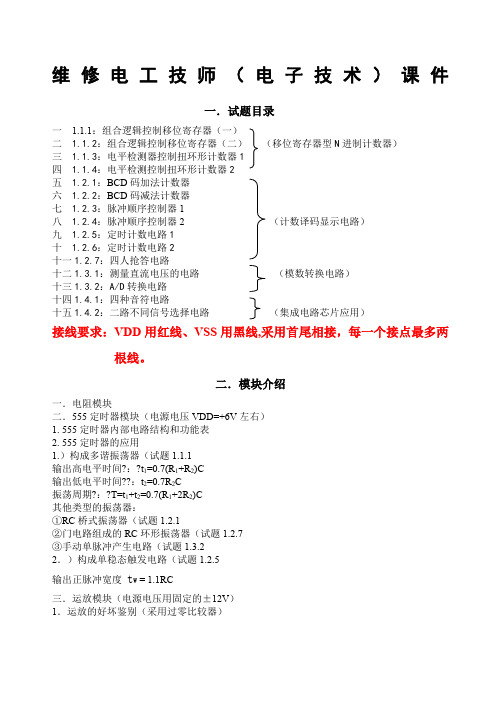

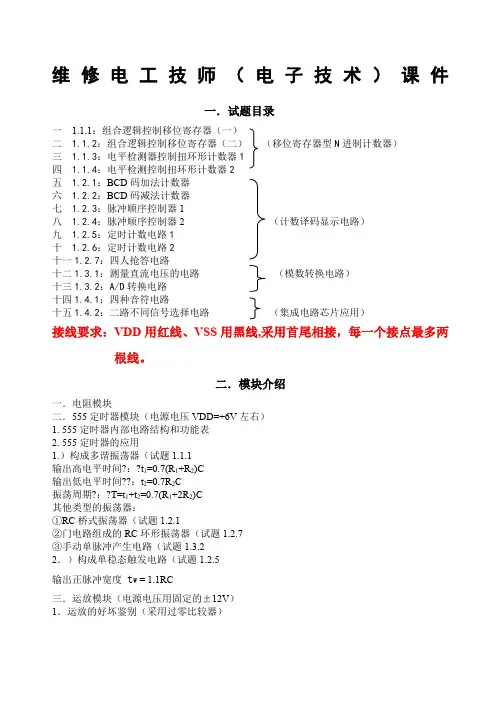

维修电工技师(电子技术)课件一.试题目录一 1.1.1:组合逻辑控制移位寄存器(一)二 1.1.2:组合逻辑控制移位寄存器(二)(移位寄存器型N进制计数器)三 1.1.3:电平检测器控制扭环形计数器1四 1.1.4:电平检测控制扭环形计数器2五 1.2.1:BCD码加法计数器六 1.2.2:BCD码减法计数器七 1.2.3:脉冲顺序控制器1八 1.2.4:脉冲顺序控制器2 (计数译码显示电路)九 1.2.5:定时计数电路1十 1.2.6:定时计数电路2十一1.2.7:四人抢答电路十二1.3.1:测量直流电压的电路(模数转换电路)十三1.3.2:A/D转换电路十四1.4.1:四种音符电路十五1.4.2:二路不同信号选择电路(集成电路芯片应用)接线要求:VDD用红线、VSS用黑线,采用首尾相接,每一个接点最多两根线。
二.模块介绍一.电阻模块二.555定时器模块(电源电压VDD=+6V左右)1. 555定时器内部电路结构和功能表2. 555定时器的应用1.)构成多谐振荡器(试题1.1.1输出高电平时间?:?t1=0.7(R1+R2)C输出低电平时间??:t2=0.7R2C振荡周期?:?T=t1+t2=0.7(R1+2R2)C其他类型的振荡器:①RC桥式振荡器(试题1.2.1②门电路组成的RC环形振荡器(试题1.2.7③手动单脉冲产生电路(试题1.3.22.)构成单稳态触发电路(试题1.2.5输出正脉冲宽度t W = 1.1RC三.运放模块(电源电压用固定的±12V)1.运放的好坏鉴别(采用过零比较器)接好该电路,用示波器测试运放输出端波形。
调节电位器,发现输出波形能在+12V和—12V 两条直线变化的(输出波形跳变),说明该运放好;如果调节电位器,运放输出无变化,则该运放坏。
2.运放的应用1)具有滞回特性的电平比较器(试题1.1.32)RC桥式振荡器(试题1.2.1组成文氏电桥正弦波发生器。
