室内upvc排水管安装技术交底_secret

工程名称建设单位交底部位施工单位交底人签字接收人签字交底日期根据实际尺寸下料B、用细齿锯锯管，断口应整齐并垂直于轴线。

C、插口处用中号板锉锉成15~30°度坡口，坡口厚度为壁厚的1/3∽1/2，长度不小于3mm。

坡口完成后将残屑清除干净。

打好坡口工程名称建设单位交底部位施工单位交底人签字接收人签字交底日期D、管材或管件在粘合前应用棉纱将承口内侧和插口外侧擦拭干净，使被粘接面保持清洁，无尘砂与水迹。

当表面有油污时，须用清洁剂擦净。

去除管子表面的尘砂、水等杂物E、配管时应将管材与管件承口试插一次，并在其表面划线，管端插入深度不得小于如下规定：序号外径管端插入承口深度1 50 252 75 403 110 504 160 60F.用刷子涂刷胶粘剂，先涂承口，后涂插口，且应轴向涂刷，动作迅速，涂抹均匀，且涂刷的胶粘剂应适量，不得漏涂或涂抹过厚。

工程名称建设单位交底部位施工单位交底人签字接收人签字交底日期粘接剂涂抹G、承插口涂刷粘接剂后，将管子找正方向插入承口，并应达到规定保持要求深度、直度及位置正确，并保持静待2~3min。

管件与管子组合H、安装伸缩节，先将管子插口平直插入伸缩节承口橡胶圈中，用力应均衡，不可摇挤，避免橡胶圈顶歪。

5、管道堵塞时，不得使用带有尖口的机具清捅。

6、立管应垂直，横管坡度应均匀一致。

横管的坡度应符合设计要求和施工规范规定。

工程名称建设单位交底部位施工单位交底人签字接收人签字交底日期7、伸缩节的设置：a.立管上伸缩节的设置：排水立管伸缩节间距不大于4m。

b.排水支管在楼板下方接入时，伸缩节设置于水流汇合件之下且靠近水流汇合处。

c.横管上伸缩节的设置：当横支管上合流配件至立管的直线管段超过2m时，应设置伸缩节，且设在水流汇合配件的上游端，最大间距不超过4 m。

8、管端插入伸缩节处预留的间隙应为：夏季，5∽10mm；冬季，15∽20mm。

、 9、检查口设置地坪完成面1米高。

室内UPVC排水管道安装技术交底本次施工的内容为凤鸣小区公租房项目中1#楼（29F）、2#（28F）楼标准层住宅、商业、管道竖井排水管道及配件安装。

执行标准为《建筑给排水及采暖工程质量验收规范》GB-2002.本次交底的内容为UPVC室内排水管道的安装。

在施工准备方面，管材要求为硬质聚氯乙烯（UPVC），卫生间选用加强型实壁螺旋消音排水管（12肋型），厨房、阳台及管道竖井选用实壁螺旋消音排水管（6肋型）。

所用粘接剂应是同一厂家配套产品，并与卫生洁具连接相适宜，并有产品合格证。

管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。

直管段挠度不大于1%。

管件造型应规矩、光滑，无毛刺。

承口应有梢度，并与插口配套。

其它材料包括粘接剂、卡件、螺栓、螺母、肥皂等。

主要工具包括冲击钻、切割机（或手锯）、活扳手、手锤、螺丝刀、水平尺、钢卷尺、毛刷、棉布、线坠、墨斗、人字梯等。

作业条件要求管道穿越结构部位的孔洞和套管均已预留完毕，坐标、标高正确。

沿管线安装位置的模板及杂物清理干净，安装场地无障碍物，托吊卡件均已安装牢固，位置正确。

室内弹出房间尺寸线及准确的水平线。

施工工艺流程为安装准备→预制加工→立管安装→支管安装→卡件固定→封口堵洞。

预制加工时，根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。

根据草图量好管道尺寸，进行断管。

断口要平齐，用铣刀或刮刀除掉断口内外毛刺。

立管安装时，先将立管放置在安装位置上，然后用卡件将其固定。

支管安装时，根据图纸要求和实际情况，测量支管长度，进行断管，然后用卡件将其固定在立管上。

最后进行卡件固定和封口堵洞的工作。

5.6 阻火圈安装：在高层建筑内，塑料排水管道应在明敷立管穿越楼层的贯穿部位下方设置阻火圈。

5.7 UPVC排水管支吊架安装要求：UPVC排水管道支吊架的最大间距应符合下表的规定：排水塑料管道支吊架最大间距（单位：mm）管径（mm）立管横管50 1.2 0.575 1.5 0.75110 2.0 1.10125 2.0 1.30160 2.0 1.65.8 UPVC排水管道坡度安装要求：UPVC排水水平干管管道的坡度必须符合下表的设计要求：生活污水塑料管道坡度项次 1 2 3 4 5管径（mm） 50 75 110 125 160坡度（‰）＞25 ＞15 ＞12 ＞10 ＞75.9 UPVC排水管道试验：安装完UPVC排水管道后，水平干管管道必须进行闭水试验，灌水高度不低于上一层的检查口下沿。

技术交底记录编号05-C2-002表C2-01工程名称交底日期2012年06月02日施工单位分项工程名称给排水工程交底提要室内重力污废水管道、雨水管道及压力排水管道埋地安装交底内容：一、施工准备1、材料要求（1）污、废水及重力雨水排水埋地管道采用UPVC排水管粘接；压力排水埋地管采用镀锌钢管焊接连接。

（2）材料进场后需经监理验收合格后，方可进行安装。

2．机具准备铁锹、打夯机、水平尺、钢卷尺、线坠、施工工具等。

3．作业条件（1）施工位置场地平整，范围内无障碍物品。

（2）施工范围内地下障碍物已探明，图纸详细，管路管线明确。

（3）将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。

二、施工工艺1．沟槽开挖（1）按照图纸要求测出管道的坐标和标高后放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。

（2）根据现场实际情况，施工部位场地标高和排水管道标高的高差深度约为1.2米至2.0米左右，沟槽开挖深度比较深。

施工时按照1:0.5放坡。

1）污废水管道具体安装坡度要求见下表：管径（ mm ）50 75 100 150 200 250 300 标准坡度0.035 0.025 0.020 0.010 0.008 0.007 0.006 最小坡度0.025 0.015 0.012 0.007 0.005 0.0045 0.0042）雨水管道具体安装坡度要求见下表：管径（ mm ）50 75 100 125 150 200-400最小坡度0.020 0.015 0.008 0.006 0.005 0.004（3）人工清挖槽底时，应认真控制槽底高程、宽度和坡度，保证沟槽底干净；槽底清挖完毕后要对沟槽底进行夯实，夯实至管底高度。

（4）质量标准要求：管沟宽度满足操作空间要求，沟壁坡度按规范要求执行，护坡良好，沟壁无松土，沟底标高符合要求。

2．管道安装（1）污废水及重力雨水埋地UPVC排水管安装：1）安装前进行管底夯实，在管段接口处挖好操作坑，方便管段连接操作。

PVC-U排水管安装技术交底1. 引言本文档旨在说明PVC-U排水管的安装技术要点以及相关注意事项，以确保正确、安全地进行安装工作。

2. PVC-U排水管的选择在选择PVC-U排水管时，应注意以下几点：- 确保选用符合当地标准的合格产品；- 根据实际使用要求选择合适的规格和尺寸；- 检查管材表面是否光滑、无明显缺陷。

3. 安装前的准备工作在安装PVC-U排水管之前，需要进行以下准备工作：- 清理安装场地，确保没有障碍物、沉积物等；- 准备必要的工具和安全防护设备；- 检查安装区域的环境条件，如是否有高温、强酸碱等特殊环境。

4. PVC-U排水管的安装步骤PVC-U排水管的安装步骤如下：1. 按照设计要求和管道布置图确定管道的布置位置；2. 在安装区域进行标线，以确保管道安装位置准确；3. 切割PVC-U管材，注意保持切口平整光滑；4. 使用合适的PVC胶水将管材连接起来，确保连接牢固；5. 安装排水管的支撑架，确保管道的稳定性；6. 进行管道测试，检查是否存在渗漏等问题；7. 完成安装后，进行清理工作，确保安装环境整洁。

5. 安全注意事项在安装PVC-U排水管时，需注意以下安全事项：- 佩戴劳动防护用品，如手套、口罩等；- 避免接触PVC胶水和其他化学物质，以免引发危险；- 合理使用和存放工具，防止意外伤害；- 遵守当地的安全操作规程。

6. 总结通过本文档的交底，我们了解了安装PVC-U排水管的技术要点和注意事项。

在进行安装工作时，需要确保选择合适的管材、做好准备工作，按照正确的步骤进行安装，并注意安全事项，以保证工程的质量和安全性。

以上为PVC-U排水管安装技术交底文档，希望能为您的工作提供帮助。

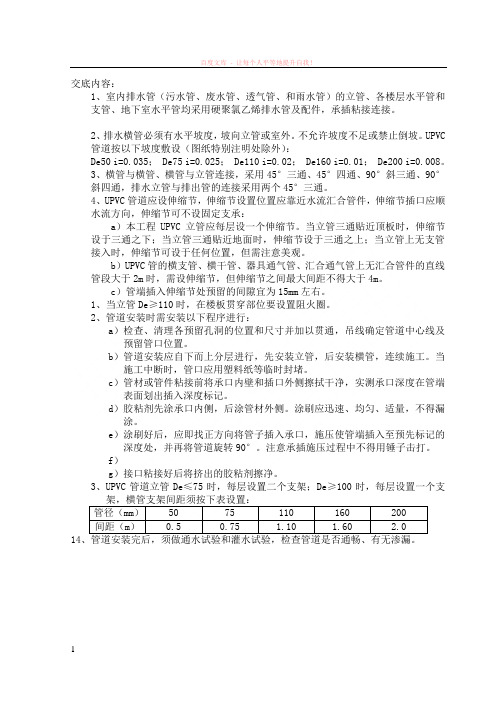

百度文库- 让每个人平等地提升自我！交底内容：1、室内排水管（污水管、废水管、透气管、和雨水管）的立管、各楼层水平管和支管、地下室水平管均采用硬聚氯乙烯排水管及配件，承插粘接连接。

2、排水横管必须有水平坡度，坡向立管或室外。

不允许坡度不足或禁止倒坡。

UPVC管道按以下坡度敷设（图纸特别注明处除外）：De50 i=0.035； De75 i=0.025； De110 i=0.02； De160 i=0.01； De200 i=0.008。

3、横管与横管、横管与立管连接，采用45°三通、45°四通、90°斜三通、90°斜四通，排水立管与排出管的连接采用两个45°三通。

4、UPVC管道应设伸缩节，伸缩节设置位置应靠近水流汇合管件，伸缩节插口应顺水流方向，伸缩节可不设固定支承：a）本工程UPVC立管应每层设一个伸缩节。

当立管三通贴近顶板时，伸缩节设于三通之下；当立管三通贴近地面时，伸缩节设于三通之上；当立管上无支管接入时，伸缩节可设于任何位置，但需注意美观。

b）UPVC管的横支管、横干管、器具通气管、汇合通气管上无汇合管件的直线管段大于2m时，需设伸缩节，但伸缩节之间最大间距不得大于4m。

c）管端插入伸缩节处预留的间隙宜为15mm左右。

1、当立管De≥110时，在楼板贯穿部位要设置阻火圈。

2、管道安装时需安装以下程序进行：a）检查、清理各预留孔洞的位置和尺寸并加以贯通，吊线确定管道中心线及预留管口位置。

b）管道安装应自下而上分层进行，先安装立管，后安装横管，连续施工。

当施工中断时，管口应用塑料纸等临时封堵。

c）管材或管件粘接前将承口内壁和插口外侧擦拭干净，实测承口深度在管端表面划出插入深度标记。

d）胶粘剂先涂承口内侧，后涂管材外侧。

涂刷应迅速、均匀、适量，不得漏涂。

e）涂刷好后，应即找正方向将管子插入承口，施压使管端插入至预先标记的深度处，并再将管道旋转90°。

页脚内容1页脚内容21、本表由施工单位填写，交底单位与接受交底单位各存一份；页脚内容32、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

页脚内容4页脚内容51、本表由施工单位填写，交底单位与接受交底单位各存一份；2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

页脚内容6提要交底内容：六、应注意的质量问题预制好的管段弯曲或断裂，原因是直管堆放未垫实，或暴晒所致；接口处外观不清洁、美观，原因是粘接后外溢粘接剂未即时除掉；粘接口漏水，原因是粘接剂涂刷不均匀或粘接处未清理干净所致；地漏安装高度过低，影响使用，原因是地平线未找准；立、支管距墙过远、过近，半明半暗，造成减少使用面积，维修施工不便，主要是管道安装定位不当或墙体位移；排水管的插口倾斜，造成灰口漏水，原因是预留口方向不准，灰口环缝不均匀；立管检查口渗、漏水，检查口堵盖必须加垫，以防渗漏；卫生洁具的排水管道预留口距地偏高或偏低，原因是标高没找准，或下料尺寸有误；排水管道的坡度过小或倒坡，影响使用效果，各种管道坡度必须按设计要求找准。

七、成品保护（1）管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞。

（2）安装完成的塑料管道应加强保护。

（3）严禁利用塑料管道作为脚手架的支点或安全带的拉点、吊顶的吊点。

不允许明火烘烤塑料管，以防管道变形。

（4）立管安装后应立即采取保护措施，将管道用纸或塑料布包裹，以免污染管道。

（5）顶留管口的临时丝堵不得随意打开，以防掉进杂物造成管道堵塞。

（6）预制好的管道要码放整齐，垫平、垫牢、不得用脚踩或物压，也不得双层平放。

（7）不许在安装好的托、吊管道上搭设架子或拴吊物品。

页脚内容71、本表由施工单位填写，交底单位与接受交底单位各存一份；2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

页脚内容8。

交底部位工程编号 日 期交底内容：室内塑料排水管道安装本章适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装。

1 •材料要求1.1管材为硬质聚氯乙烯（UPVC ）。

所用粘结剂应是同一厂家配套产品，应与卫生洁具连接相 适宜，并有产品合格证及说明书。

1.2管材内外表层应光滑， 无气泡、裂纹，管壁薄厚均匀，色泽一致。

直管段挠度不大于1%。

管件造型应规矩、光滑、无毛剌。

承口应有梢度，并与插口配套。

1.3其它材料：粘结剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。

2 •主要机具2.1手电钻、冲击钻、手锯、铳口器、钢刮板、活板手、手锤、水平尺、套丝板、毛刷、棉 布、线坠等。

3. 作业条件3.1埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。

3.2暗装管道（包括设备层、竖井、吊顶内的管道 ）首先应核对各种管道的标高、坐标的排列有无矛盾。

预留孔洞、预埋件已配合完成。

土建模板已拆除，操作场地清理干净，安装高度超过 3.5米应搭好架子。

3.3室内明装管道要与结构进度相隔二层的条件下进行安装。

室内地平线应弹好，粗装修抹 灰工程已完成。

安装场地无障碍物。

4. 操作工艺 工艺流程：安装准备预制加工T 干管安装T 立管安装T 支管安装T 卡件固定厶4.1预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。

根 据草图量好管道尺寸，进行断管。

断口要平齐，用铳刀或刮刀除掉断口内外飞剌，外棱铳出 15度角。

粘结前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。

试插合格后，用棉布将承插口需粘结部位的水分、灰尘擦拭干净。

如有油污需用丙酮除掉。

用毛刷涂抹粘结剂，先 涂抹承口后涂抹插口，随即用力垂直插入，插入粘结时将插口稍作转动，以利粘结剂分布均匀， 约30秒至一分钟即可粘结牢固。

粘牢后立即将溢出的粘结剂擦拭干净。

多口粘连时应注意预留口方向。

4.2干管安装：首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。

u p v c排水管道安装技术交底-s e c r e t-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIUPVC排水管道安装技术交底施工单位名称四川某建设有限责任公司单位工程名称某厂28号装配修理厂房施工部位表面处理厂房施工内容排水管道安装安全技术交底内容1、各施工员必须熟悉设计图纸和会审记录、施工方案或施工组织设计。

2、在整个楼层结构施工过程中，配合土建作好管道穿越墙壁和楼板的预留孔洞。

孔洞尺寸当设计无要求时,可比管材外径大50－100mm。

管材安装前，应检查预留孔的位置和标高，并清除管材和管件上的污垢。

3、按设计要求设置检查口或清扫口，检查口朝向墙外侧，检查口中心距地面高度为1m。

4、立管每层均应设一伸缩节，伸缩节设置位置应靠近水流汇合管件，且按以下规定设置：4.1排水支管在楼板之下接入立管时，伸缩节设置于水流汇合管件之下。

4.2排水支管在楼板之上接入立管时，伸缩节设置于水流汇合管件之上。

4.3伸缩节插口应顺水流方向。

管端插入伸缩节处预留的间隙为：夏季5－10mm，冬季15－20mm。

5、管道支、吊架最大间距应符合下表规定：管径12 14 16 18 20 25 32 40 50 63 75 90 110 立管0.5 0.6 0.7 0.8 1.9 1.01．11．31．61．82．2．2 2．4 横管0.4 0．40．50．50．60．70．80．91．1．11．21．351．556、管件承口外侧与墙饰面的距离为20－50mm。

7、管道穿楼板处为固定支承点时，管道安装结束应配合土建进行支模，并用C20细石混凝土分二次浇捣密实。

浇筑结束后，结合找平层或面层施工，在管道周围筑成厚度不小于20mm，宽度不小于30mm的阻水圈。

8、管道穿楼板处为非固定支撑时，应加设金属套管，套管内径比穿越管外径大10－20mm，套管高出、地面50mm。

9、管材、管件在粘合前应将承口内侧和插口外侧擦拭干净，无尘砂与水迹。

4．排水主立管及水平干管管道均应做通球试验，通球直径不小于排水管道直径的2／3，通球率必需达到100％。

（二）一般项目1．在生活污水管道上设置的检查口，当设计无要求时应符合下列规定：在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必需设置。

如为两层建筑时，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口。

检查口中心高度距操作地面一般为1m，允许偏差±20mm；检查口的朝向应便于检修。

暗装立管，在检查口处应安装检修门。

检修门尺寸一般为400x400mm。

2．埋在地下或地板下的排水管道的检查口，应设在检查井内。

井底表面标高与检查口的法兰相平，井底表面应有5％坡度，坡向检查口。

3．排水通气管不得与风道或烟道连接，且应符合下列规定：(1)通气管应高出屋面300mm，北京地区不小于60mm。

(2)在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。

(3)经常有人逗留的屋面上通气管应高出屋面2m，需加固定支架。

4．用于室内排水的水平管道与水平管道、水平管道与立管的连接，用两个45°弯头或用顺水三通。

5．室内排水管道安装的允许偏差应符合表19-23的规定。

五、成品爱护1. 管材和管件在运输、装卸、储存和搬运过程中，应排列整齐，要轻拿、轻放，不得乱堆放、不得曝晒。

2．在塑料管承插口的粘接过程中，不得用手锤敲打。

3．管道安装完成后，应加强爱护，防止管道污染损坏。

4．严禁利用塑料管道作为脚手架的支点或平安带的拉点、吊顶的吊点。

不允许明火烘烤塑料管，以防管道变形。

六、应留意的质量问题1．管道安装时应把握奸管子插入承口的深度，下料尺寸合适，以防接U裂开，导致漏水。

2．地漏安装时应按施工线找好地面标高，确定坡度，以防止地漏出地面过高或过低。

3．管道安装前依据地面做法，批准标高，以防卫生洁具的排水管预留口距地面偏高或偏低。
