25kw 说明书
- 格式:doc
- 大小:1.89 MB
- 文档页数:40
关于25KW,40KW,55KW绞车的拉力验算关于25KW、40KW、55KW调度绞车拉力验算报告一、绞车使用地点:西三上仓皮带巷二、绞车运输距离、角度、运输物件:1、运输距离:200m(下车场至皮带配电点门口),巷道最大倾角:16°(设计室提供)。
2、平板车:1100Kg。
(产品说明书)3、矿车:0.65Kg,满载重量:2.45T。
(产品说明书)三、绞车参数: 1、25KW绞车参数:绞车电机功率25KW、绞车牵引力17.6KN、容绳量400m(标配钢丝绳径15.5mm)。
(厂家说明书) 2、40KW绞车参数:绞车电机功率40KW、绞车牵引力25KN、容绳量400m(标配钢丝绳径18.5mm)。
(厂家说明书) 3、55KW绞车参数:绞车电机功率55KW、绞车牵引力40KN、容绳量750m(标配钢丝绳径21.5mm)。
(厂家说明书)四、钢丝绳技术特征:1、钢丝绳结构:6×19S、公称抗拉强度(N/mm):1670、直径:15.5mm(5分绳)、钢丝绳钢丝破断力总和:135730N2(GB/T20218-2021钢丝绳标准中的表17“力学性能”)钢丝绳单位重量:0.845Kg/m、钢丝绳长度:220m。
2、钢丝绳结构:6×19S、公称抗拉强度(N/mm):1670、直径:18.5mm(6分绳)、钢丝绳钢丝破断力总和:175500N(GB/T20218-2021钢丝绳标准中的表17“力学性能”)钢丝绳单位重量:1.194Kg/m、钢丝绳长度:220m。
3、钢丝绳结构:6×19S、公称抗拉强度(N/mm):1670、直径:21.5mm(7分绳)、钢丝绳钢丝破断力总和:237500N(GB/T20218-2021钢丝绳标准中的表17“力学性能”)钢丝绳单位重量:1.66Kg/m、钢丝绳长度:220m。
4、钢丝绳结构:6×19S、公称抗拉强度(N/mm):1670、直径:24.5mm(1寸绳)、钢丝绳钢丝破断力总和:308500N(GB/T20218-2021钢丝绳标准中的表17“力学性能”)钢丝绳单位重量:2.12Kg/m、钢丝绳长度:220m。
安装、使用产品前,请仔细阅读使用说明书RJD-25/1140(660)制氮装置用隔爆兼增安型电加热器使用说明书煤科集团研究院有限公司前言本说明书是使用说明书。
本说明书对于初次使用RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的用户很有必要,对于具有使用经验的用户,也可使其进一步加深理解,这一点也是编者的宗旨。
希望用户仔细阅读本说明书,完全理解后在付诸实践。
另外,设备在正常运转开始后,设备操作员与维修人员须将此说明书就近保管好,以便需要时参阅。
本说明书的主要容包括RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的结构特征与工作原理、技术特征、安装调试使用操作以及维护保养等容。
由于RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的研究与改进在不断进行,因此本说明书的容有可能与购买产品的具体情况有不符之处,如对购买产品或本说明书有疑问,请与下述部门联系:TEL:-56626032警告!先启动制氮机,工作稳定后再启动电加热器1.概述1.1主要用途及使用围●该电加热器专门用于矿用井下移动式制氮装置的配套,安装在矿用井下移动式制氮装置。
用于井底车场、总进风巷和主要进风巷,翻车机硐室,采区进风巷。
●品种、规格●RJD-25/1140(660)1.2执行标准及特征1.2.1 型号的组成及其代表意义R J D -25/1140(660)电压等级额定功率制氮装置用隔爆兼增安加热器1.2.2 执行标准执行标准为Q/SMY2222-2015;GB3836-2010。
1.2.3防爆形式矿用隔爆型“ExdeⅠMb”。
1.3基本参数1.4使用环境条件●隔爆型电控制箱能够在下列环境条件下正常工作:➢环境温度:0~40℃;➢相对湿度:≤95%(25℃时);1.5工作条件●电加热器应安置在矿用井下移动式制氮装置。
工作环境的有害气体、瓦斯、煤尘含量和通风量应符合《煤矿安全规程》的规定,具有完整的供电系统,●额定工作电压:1140/660V(AC)●额定的功率:25KW●额定的工作制:长期工作制●制氮机工作稳定后再启动电加热器!!!1.6安全●电加热器的维护和保养工作必须在断电的情况下才能进行。

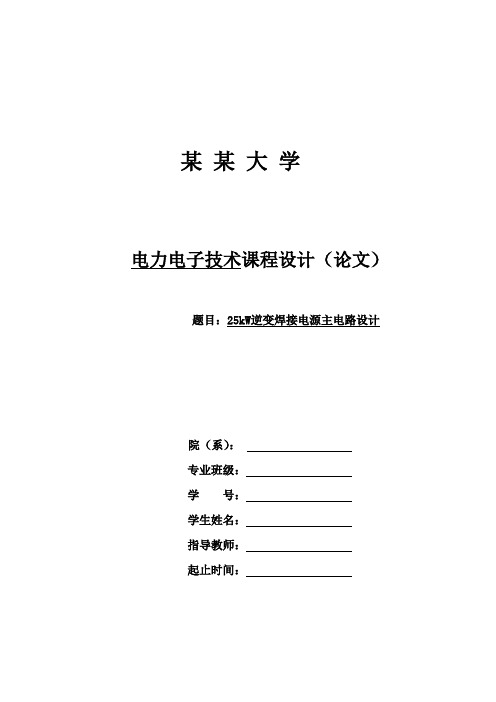

某某大学电力电子技术课程设计(论文)题目:25kW逆变焊接电源主电路设计院(系):专业班级:学号:学生姓名:指导教师:起止时间:院(系):电气工程学院教研室:电气注:成绩:平时20% 论文质量60% 答辩20% 以百分制计算摘要随着电力电子技术的发展,焊接电源不断更新换代,其中逆变焊接电源具有体积小、生产效率高、节约能源等优越性得到广泛的应用,同时具有控制性能好,动态响应快,易于实现焊接过程的实时控制。
逆变焊接电源易实现数字控制,并能在一台电源上集成多个功能。
它由主电路、保护电路、控制电路3部分组成。
主电路的核心是逆变器,逆变器的电路拓扑结构有推挽式、全桥式、半桥式、单端正激式、单端反激式等多种类型,对于大功率逆变电源,适宜采用全桥式逆变器。
逆变焊接电源常用的电子开关器件为IGBT,它具有容量大、开关频率高等优点,已经逐步成为大、中容量逆变器的功率开关管的主流。
关键词:体积小;效率高;节约能源;IGBT;目录第1章绪论 (1)1.1电力电子技术概况 (1)1.2本文设计内容 (1)第2章 25KW逆变焊接电源主电路设计 (2)2.125K W逆变焊接电源主电路设计总体设计方案 (2)2.2具体电路设计 (4)2.2.1 主电路设计 (4)2.2.2 整流电路设计 (4)2.2.3 控制电路设计 (5)2.2.4 保护电路设计 (7)2.3元器件型号选择 (11)2.3.1 电力二极管参数计算与选择 (11)2.3.2 滤波电容、电感参数计算与选择 (11)2.3.3 绝缘栅双极型晶体管(IGBT)参数计算与选择 (12)2.3.4 变压器参数计算与选择 (13)2.4系统仿真 (14)2.4.1 MATLAB仿真软件简介 (14)2.4.2 仿真模型建立 (15)2.4.3 仿真波形及数据分析 (15)第3章课程设计总结 (18)参考文献 (19)第1章绪论1.1电力电子技术概况在工业生产中,逆变电源被称为“明天的电源”,其在焊接设备中的应用为焊接设备的发展带来了革命性的变化。

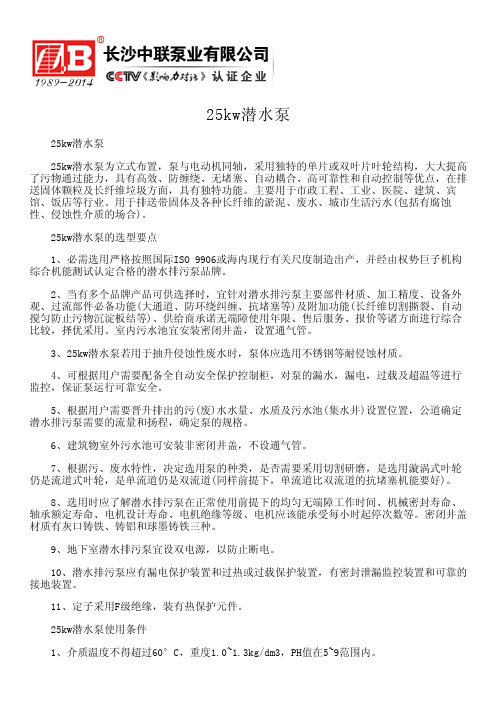

25kw潜水泵 25kw潜水泵 25kw潜水泵为立式布置,泵与电动机同轴,采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,具有高效、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点,在排送固体颗粒及长纤维垃圾方面,具有独特功能。
主要用于市政工程、工业、医院、建筑、宾馆、饭店等行业。
用于排送带固体及各种长纤维的淤泥、废水、城市生活污水(包括有腐蚀性、侵蚀性介质的场合)。
25kw潜水泵的选型要点 1、必需选用严格按照国际ISO 9906或海内现行有关尺度制造出产,并经由权势巨子机构综合机能测试认定合格的潜水排污泵品牌。
2、当有多个品牌产品可供选择时,宜针对潜水排污泵主要部件材质、加工精度、设备外观、过流部件必备功能(大通道、防环绕纠缠、抗堵塞等)及附加功能(长纤维切割撕裂、自动搅匀防止污物沉淀板结等)、供给商承诺无端障使用年限、售后服务、报价等诸方面进行综合比较,择优采用。
室内污水池宜安装密闭井盖,设置通气管。
3、25kw潜水泵若用于抽升侵蚀性废水时,泵体应选用不锈钢等耐侵蚀材质。
4、可根据用户需要配备全自动安全保护控制柜,对泵的漏水,漏电,过载及超温等进行监控,保证泵运行可靠安全。
5、根据用户需要晋升排出的污(废)水水量、水质及污水池(集水井)设置位置,公道确定潜水排污泵需要的流量和扬程,确定泵的规格。
6、建筑物室外污水池可安装非密闭井盖,不设通气管。
7、根据污、废水特性,决定选用泵的种类,是否需要采用切割研磨,是选用漩涡式叶轮仍是流道式叶轮,是单流道仍是双流道(同样前提下,单流道比双流道的抗堵塞机能要好)。
8、选用时应了解潜水排污泵在正常使用前提下的均匀无端障工作时间、机械密封寿命、轴承额定寿命、电机设计寿命、电机绝缘等级、电机应该能承受每小时起停次数等。
密闭井盖材质有灰口铸铁、铸铝和球墨铸铁三种。
9、地下室潜水排污泵宜设双电源,以防止断电。
10、潜水排污泵应有漏电保护装置和过热或过载保护装置,有密封泄漏监控装置和可靠的接地装置。
半桥15-25KW电磁加热控制器简要介绍一、产品电气规格:1、额定电压频率:380VAC 50Hz /60Hz2、电压适应范围:310V-450V3、额定功率:根据工件加温要求4、工作频率:8.5-45KHz 最佳段12-20KHz5、安全工作环境温度:-20℃-45℃;6、工作湿度:≤95%7、热效率≥90%8、接线示意图9、线圈与被加热体间距为25MM(包好以后的厚度)10、工作电流:25KW:38-43A20KW:30-35A15KW:23-28A11、采用高速输入及输出电流霍尔传感器,能更精确的检测相位,电流大小二、基本性能概述:1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长2、有缺相保护功能3、有IGBT过流保护功能4、有输入及输出过流保护自动调节负反馈功能输入保护输出保护25KW:43A 25KW:80A20KW: 35A 20KW:70A15KW:28A 15KW:60A5、有IGBT过温保护功能6、有加热线圈短路保护功能7、有加热线圈开路保护功能8、半桥串联谐振电路9、采用高性能IGBT驱动芯片驱动,完美的驱动及输出波形10、自动识别负载及锁相功能,以使负载端得到最高功率因数,也使电路精确控制在弱感性区高效率工作11、数台电磁加热控制器并联安装在同一个加热管上,互不干扰12、节电效果好:与目前采用的电热圈相比,节电可达30%以上13、安装方便:可接桶型和平盘型等等结构方式感应线圈14、运行成本低,维修量少,产品保修1年,终生维护三、产品使用所接负载特性:5130号钢以及45号钢类,线圈与工件距离 2.5厘米(特殊材料要特殊调试)飞度电磁半桥参数要求序号功率(KW)输入电流(A)带负载电感量(uH)线圈电流(A)线横截面(mm2)国标有效长度(m)两边各3米留边引线保温棉厚度(mm)1 15 23-28 120-150 50-60 16 30-35 20-252 20 30-35 100-110 60-702025-30 20-253 25 38-43 80-90 70-80 25 20-25 20-25注意:电感量只是应用的其中一个参数而已,具体要实测工作频率和电流,通过增减线圈匝数来匹配功率,加热温度要求高的感量适当减小,工作频率在11-28KHz范围内,保持加热到所需最高温度时频率不低于11KHz(工件温度升高时等效串联阻抗R上升,RLC的谐振频率会降低, 同理R上升,母线电压不变的情况下电流有所下降是正常的)四、电磁加热控制器工作状态为了方便操作,所有功能键统一(也可按客人需求订做)待机下工作状态1.通电待机---控制板上电源指示灯亮.2. 通电待机---风机运行一分钟3.显示数码屏在待机下查看温度,输入电压开机下工作状态1.开机---控制板上电源指示灯亮.2.风机运行一直工作3.显示数码屏可查看温度,输入电压,输入电流,工作频率,工作档位,工作状态五、控制面板四个按键分别是“-”、“功能键”、“+”、“确认键”。
伊顿电力保护解决方案Eaton 93PR模块化UPS2 Eaton 93PR UPS设计理念93PR 模块化UPS 及关键电力保护系统采用当今专业的及伊顿专利的电力电子技术,充分考虑用户负载特性和实际应用,以及伊顿在电源系统设计方面近50年的专业技术和丰富经验,结合多年现场服务经验,第三方报告和客户应用的实际挑战,为客户提供包括电池在内的整体解决方案,以增大系统可用性,安全性和能源效率。
由伊顿全球团队共同精心打造的一款为关键负载提供高可靠性供电保护的不间断模块化电源系统。
可以满足从网络配线间、中小数据中心到大型数据Eaton 93PR 模块化UPS 及关键电力系统75kVA/kW 125kVA/kW 200kVA/kW关键应用:• 大中小型数据中心• 金融数据中心• 安全运行中心• 大专院校机房• 交通控制枢纽• 医疗中心• 广播电视• MDC • 工业控制系统中心的应用及自动化或医疗等应用场所的电力保障要求。
93PR 系列由伊顿全球团队继9395、93PM 等后打造的又一高品质的模块化UPS ,具有高扩展性、高效率、易管理及安全、可靠等特性,总拥有成本低,可用性高。
Eaton 93PR UPS 3模块功率: 25kVA/kW单柜容量:最大200kVA/kW 额定电压: 380/400/415Vac 系统容量: 最大1600kW4 Eaton 93PR UPS卓越效率• 交流直供模式(ESS )效率大于99%,将生命周期运营成本降至最低,能耗少,寿命长,更静音• 93PR 采用三电平拓扑,即使在双变换模式下,效率也能高达96.5%,显著降低您的电源和制冷成本,减小您的总体拥有成本,堪称当今数据中心的首选解决方案• VMMS (智能模块休眠功能)功能调整UPS 实际工作效率,使得系统工作在最佳效率区间,有效提升双总线设计和多机并联冗余设计数据中心能效,有效降低PUE 值专业技术• Easy Load 假负载测试功能,简化验收过程和降低验收成本• ABM 智能电池管理技术,延长电池使用寿命• 输入功率因数为1,输入电流谐波<3%等降低配电成本•高输出功率因数1.0(kW=kVA),最大化带载能力产品白皮书易部署 安装简便• 功率模块(UPM )可热插拔,即插即用,快速部署• 并机系统可采用分散电池和共用电池• 全模块化设计,易于安装,节省空间• 正、负电池架构,减少电池中线需求,并避免因单节电池故障导致输出直流分量超标风险• 电池灵活配置,全系兼容锂电池,最大化提升电池利用率• 93PR 系列基于标准19”机柜的设计,与数据中心产品易于组合成冷/热通道系统,提升能效节省空间• 支持顶部进出线、底部进出线、顶部进线底部出现和底部进线顶部出线,满足不同数据中心布线需求• 可选上出风选件和侧边接线,支持靠墙放置Eaton 93PR UPS 5伊顿93PR系列电力保护系统伊顿93PR 系列提供了完整的机房关键基础电力解决方案,包含了93PR 模块化不间断电源、并机接线柜(PTC )、外部电池柜(EBC )、电池开关柜、输入输出配电柜(PPM)等,可与伊顿的IT 专用机柜、可编程智能PDU 及智能管理系统轻易组合成完整的机房关键电力基础架构,为客户提供定制的解决方案,满足当今数据中心多样化需求。
晶體式高頻感應加熱設備系列一:概述本公司高頻感應加熱機是五金工件加熱.焊接.熱鍛的理想設備.它體積小,重量輕.特別省電.同樣加熱速度用電僅電子管高頻機的四分之一。
特別安全。
無近萬伏高壓,免除高壓觸電危險。
二:主要規格型號CW-XJH-6KW,CW-XJH-4.5KW,CW-15KW-A,CW-15KW-B,XJH-25KW-A,XJH-25-B CW-45KW-B XJH-45KW-B,XJH-60KW-B,CW-60KW-B,CW-80KW-B,XJH-80KW-B三:技術參數型號CW-15KW系列CW-25KW系列輸入電壓單相220V50-60Hz三相380V50-60Hz輸出電壓15KVA25KVA輸出震盪功率30-100KHz30-100KHz加熱電流100-600A200-1000A保溫電流100-600A200-1000A加熱時間1-99s(自動時)1-99s(自動時)保溫時間1-99s(自動時)1-99s(自動時)冷卻水壓0.05-0.2MPa0.05-0.2MPa負載率80%(30℃室溫)80%(30℃室溫)體積一體機460×460×290mm460×460×290mm分體機主機460×460×290mm460×460×290mm分機190×260×290mm190×260×290mm重量一體機18K g26K g分體機22K g30K g水溫<40℃<40℃四:應用範圍該機只提供熱源,可用於熱鍛、焊接、熱處理、熔煉等行業。
1.熱鍛範圍:依加熱時間長短來定加熱深度、加熱溫度。
加熱是從表面開始的。
如15KW可加熱2-30mm之實心體,25KW可加熱2-50之實心體。
如15實心銅棒加熱到1000℃15KW需6秒而25KW只需3秒。
2.焊接範圍:15KW焊接秒面積為12平方釐米左右700-850℃銀基焊料,耗時約25秒,900-950℃銅基焊料則稍長。
柴油发电机组说明书一、机组的配置及参数机组型号: GF-25;GF-30;GF-50;GF-100;GF-200;发电机: KHI25-14;KHI30-14;KHI50-14;KHI100-14;KHI200-14;柴油机:495D;4100D,R4105ZD;R6105AZLD;6126ZLD4;额定功率:25KW;30KW;50KW;100KW;;200KW;额定电压:220v/450v 额定电流:40A;48A;80A;160A;320A;额定频率:60HZ 功率因数:0.8 额定转速:1800相数接法:星型二、机组的特点及用途我厂是中国发电机组的摇蓝,是最早研制生产发电机组的企业。
柴油发电机组(功率范围10~1000KW)是本厂的主要产品,它综合了我厂同步发电机、励磁装置、总体结构等生产工艺的先进技术,配套使用了国家标准的95、105、6113、6126系列柴油机以及引进国际驰名的美国康明斯、英国铂金斯和原装瑞典进口的富豪等柴油机。
产品质量优越,技术性能先进,能为国内外广大客户提供稳定的,可靠而又经济的电源。
柴油发电机组系交流发电机组,该机组运行平稳,经久耐用,维护方便,适合工矿企业、宾馆医院、农村城镇、渔牧林业做动力照明、通讯广播的移动或固定电源,也可做为大厦、酒店的备用电源。
机组在额定功率0~100%和COS 0.8时,三相对称负载下自动电压调整率能满足一般使用要求,空载时能在额定电压的95~105%范围内调整。
机组能直接起动30~70%机组额定功率的鼠笼式三相异步电动机;机组在三相不对称负载下运行时,若每相电流不超过额定值,并且三相电流不超过20%,则机组允许长期工作。
三、机组的使用环境机组能在下列环境条件下,连续工作12小时、输出功率1、环境温度:5~40℃2、相对湿度:〈85%(25℃)3、海拔高度:〈1000米〉4、工作时的纵向倾斜度:〈10度〉5、没有导电尘埃和破坏金属绝缘的腐蚀气体与爆炸危险的场所注意:1、额定功率(即机组容量)是在环境温度20℃,相对湿度60%,大气压力为760毫米汞柱高的条件下,连续进行12小时所允许的输出功率(其中包括超负载10%运行1小时)。
I 用户Mennucci Lamberto,我以下列参考资料所明确的机器制造商,即工厂ME.RO spa 的法定代表人身份,声明:所述机器符合欧洲共同体指令2006/42/EC附件IIA和89/336中所规定的基本安全要求,尤其符合下面已经完成的产品规范要求:UNI EN ISO 12100-1,UNI EN ISO 12100-2,UNI EN 294,UNI EN 349,UNI EN 1088,CEI EN 60204-1,EN 55011,EN 50082-2.供应商声明在未经过验证机器是否符合指令2006/42/EC前,禁止终端用户在其他机器中安装上面所述的机器。
Ponte a Moriano,2010年6月29日签字:盖章:电晕放电效应处理设备包括:电子发电机类型:MR/b 25K OP2IGBT序号:100418\C.4107\11放电站类型:U2ER-300-3350-2Ex15P-序号:100420\g23-4107-简介这些操作指南是供谁使用呢?版权本手册供所有使用MR/b 25K OP2 IGBT发电机的人员使用,尤其供操作人员使用。
本文件由Me.Ro s.p.a技术文件部门制作。
未经Me.Ro spa事先授权时,本文件的任何部分,都不得被再使用,复制或用电子方式散播。
对于本文件中任何错误而引起的所有责任,Me.Ro spa概不承担。
本文件中给出的产品描述,尽可能准确。
我们对产品可能进行的任何技术改变,将不会给予另行通知。
如有任何安装问题,请联系Me.Ro spa。
我们将很高兴帮助您。
符合标准声明I 用户Mennucci Lamberto,我以下列参考资料所明确的机器制造商,即工厂ME.RO spa 的法定代表人身份,声明:所述机器符合欧洲共同体指令2006/42/EC附件IIA和89/336中所规定的基本安全要求,尤其符合下面已经完成的产品规范要求:UNI EN ISO 12100-1,UNI EN ISO 12100-2,UNI EN 294,UNI EN 349,UNI EN 1088,CEI EN 60204-1,EN 55011,EN 50082-2.供应商声明在未经过验证机器是否符合指令2006/42/EC前,禁止终端用户在其他机器中安装上面所述的机器。
Ponte a Moriano,2010年6月29日符合标准声明 (3)1.机器运输,操作和存储指南 (5)1.1机器存储条件 (5)1.2尺寸,重量值,重心位置 (5)1.3操作指南 (5)2.调试机器指南 (5)2.1固定/锚定和减振 (5)2.2组装指南 (6)2.3使用和维护所需的必要空间 (6)2.4允许的环境条件 (6)2.5机器与其电源的连接指南 (6)2.6推荐的用户必须采取的安全方法 (7)3.1 机器及其辅件,防护装置和/或安全装置的详细描述 (8)3.2设计机器的应用及不允许使用情况 (9)3.3 测量方法 (9)3.4 关于电学 (10)3.4.1 电子发电机“固态”MR/b 30K OP2IGBT (10)3.4.3 MR/b 25K OP2IGBT发电机启动指南 (11)4. 操作控制 (12)启动 (12)4.1 操作员终端结构 (12)操作员终端结构 (12)4.2 PLC (13)4.3 设置参数 (13)参数变化 (13)4.3 手控模式 (16)4.4 自动模式(线速) (17)4.5 比功率下的自动模式 (18)4.6 报警信号 (19)4.机器使用 (20)4.1 人工指令描述 (20)4.2 恰当调整指南和规章 (20)4.3 如何停止和使用哪个装置停止 (20)4.4 .3 拆卸卸料滚筒 (21)4.4.4 系统维护 (21)4.4.5 IGBT对偶模(50-200安培)的测试步骤 (22)4.4.6 硅质绝缘滚筒的修理 (23)4.4.7 硅质绝缘滚筒的准备 (23)4.5 指南和警告 (25)4.5.1 一般安全规章 (25)1.机器运输,操作和存储指南1.1机器存储条件要求对机器进行充分的防水和防尘防护。
