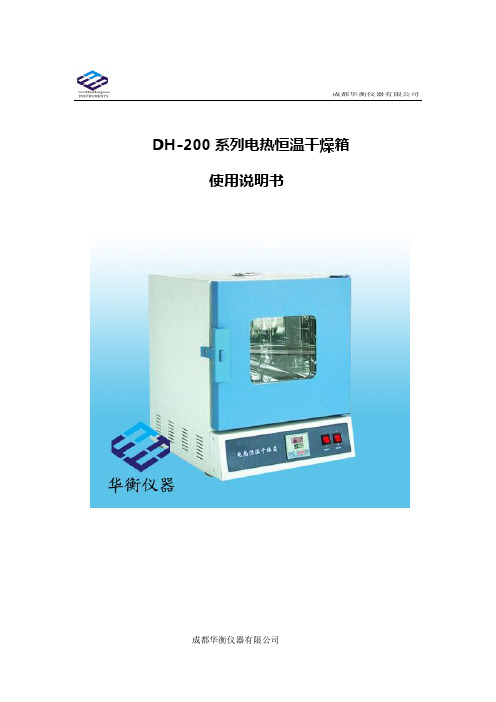

成都华衡仪器有限公司DH-200系列电热恒温干燥箱使用说明书成都华衡仪器有限公司DH-200系列电热恒温干燥箱其它使用条件：额定电压:220V±10%、50Hz；环境温度:5-40℃；湿度:＜80%；无易燃易爆及导电性粉尘。
温度控制范围:室温+10℃-220℃；温度波动度≤±1℃；温度均匀度:≤±2.5%；升温时间:≤90min。
产品型号无后缀字母为经济型系列干燥箱，其配置为：碳钢板工作室+电子温度调节仪+水银温度计；产品型号后缀字母S为基本型系列干燥箱，其配置为：碳钢板工作室+智能温度调节仪；产品型号后缀字母BS为不锈钢型系列干燥箱，其配置为:不锈钢板工作室+智能温度调节仪。
以上各种规格型号的干燥箱均可选配智能程序温度调节仪。
DH-200电热恒温干燥箱结构及工作原理：电热恒温干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固，工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。
工作室的内部放有搁板，用来放置各种试验物品，工作室的底部装有电加热元件并有进气孔。
冷空气经过加热后从工作室底的两侧风孔进入工作室，再从工作室顶部排出，形成自然对流，从而保证工作室内部温度均匀。
门封条采用硅橡胶条密封，箱门上设有可供观察用的双层钢化玻璃视镜，外壳的顶部设有排气孔，排气量的大小可以自行调节。
电热恒温干燥箱外壳的底部为电器箱，电器箱的前面板上装有温度控制仪、电源开关等,电器箱内装有电器元件。
为满足不同用户的需求，该系列干燥箱有三种温控系统可供用户选用：1、经济型系列干燥箱采用电子温度调节仪进行温度的设定与控制，从干燥箱的顶部插入水银温度计进行温度显示，该温控系统属位式控温，性能可靠、使用方便。
2、基本型与不锈钢型系列干燥箱采用智能型数字温度调节仪进行温度的设定、显示与控制。
该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。
BT-250U热固性塑料注射成型机使用维护说明书柳州市华工百川橡塑科技有限公司Liuzhou SCUT Bestry R&P CO.,Ltd.前言承蒙购买我公司的热固性塑料注射成型机，万分感谢!首先请您在操作机器之前务必详细阅读本说明书和电脑操作手册，期望能对本机的操作、维护及安全注意事项有更进一步的了解。
热固性塑料注射成型机包括高压闭模、高速转动、高电压控制及高温度塑料输送等机构。
为了避免可能造成挤压、烫伤、电击等危险性的人体伤害，恳请参与本机之机器的管理人员及操作机械之作业人员，务必严格遵守本机安全作业标准及正确性的操作与维护，则必有助于本机性能充分发挥及减少无谓消费。
再者本书为机械性能及电脑操作之重要书籍，为应不时之需，非有关人员切勿借阅，并请妥为保存.柳州市华工百川橡塑科技有限公司谨上目录一、安全装置 (4)1-1对人体可能发生伤害的防止 (4)1-2烫伤的防止 (4)1-3 防止的电击 (4)1-4 作业环境发生危险的防止 (5)二、安全装置确认 (5)2-1 紧急停止开关的确认 (5)2-2 安全门、电气、液压、机械安全装置的确认 (5)三、用途与特点 (6)四、技术规范 (6)五、机器结构及动作 (7)5-1 注射部份 (7)5-2 锁模部份 (8)5-3 床身部份 (9)5-4 液压部份 (9)5-5 冷却部份 (10)5-6 电气部份 (11)六、开机运转注意事项 (12)七、运输与安装 (13)附图：外观图模板尺寸图锁模阀板位置图注射阀板位置图地基图动作顺序表液压原理图主电路图控制线路图电脑板连接图输入板端子接线图输出板端子接线图尺子板端子接线图流量、压力放大板连接图机架接线图1机架接线图2一、安全装臵本机为曲手式锁模全自动热固性塑料注射成型机，能适应各种塑料的注射成型，但请您在采用不同种类材料注射成型之前先注意其材料的腐蚀、含毒、磨耗等特性。
同时请在操作本机之前先参考并了解本机各主要机构及控制配件位臵(见附图).为了确保操作者安全，请注意本机的正确操作、维护及本机危险部位警告。
![[整理]WJD-2说明书0910.](https://img.taocdn.com/s1/m/f16b5c20866fb84ae45c8d53.png)

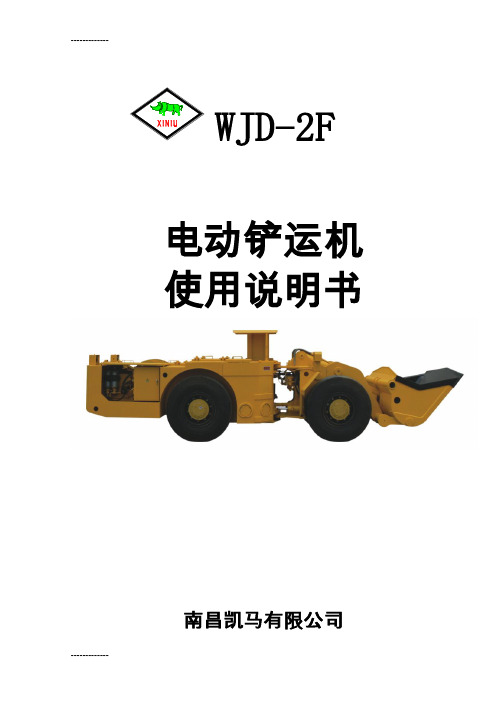

电动铲运机使用说明书南昌凯马有限公司目录一前言 (1)二主要技术参数与性能 (2)三铲运机的操作及安全制度 (5)四主要部件结构 (16)五整机油品 (24)六润滑及保养 (25)七机器的起吊运输与存放 (31)八铲运机各系统工作原理与故障分析、排除 (33)九 WJD-2电器系统 (44)附图 WJD-2液压原理图WJD-2电器原理图一、前言为了使用户对2M3电动铲运机在使用、保养及管理等方面有概括的了解，特编辑本使用说明书。
本说明书简要的叙述了2M3电动铲运机的性能参数、结构原理、使用方法、保养等方面的知识，仅供驾驶人员、保养维修人员及有关技术管理人员参考。
其配套的动力机、液力变矩器、变速箱及前后桥的使用、维修、保养也有说明。
WJD-2电动铲运机采用了交流380伏电机驱动；电机功率75KW。
这种铲运机是光面耐切割橡胶轮胎，前后桥同时驱动，中央铰接，前置铲斗前卸式装运设备，采用了液力机械传动，轮边行星减速及钳盘式制动等技术。
WJD-2型电动铲运机有电缆缠绕同步收放装置。
采用全液压转向器，结构紧凑，转向平稳，维修方便。
WJD-2型电动铲运机适合于所有普通2M3铲运机的工况，更适合于巷道窄小，车辆不能拐弯的地方作业。
其主要特点：a.采用进口液力机械传动系统，发动机功率得到充分发挥，在一定范围内自动适应外界阻力变化，外界阻力剧烈变化对发动机无直接影响。
b.采用动力换档变速箱、比例式减压先导阀及液压转向器，操纵轻便安全，维修方便。
c.采用前后四轮驱动，防滑式差速器及光面耐切割轮胎，驱动力大，爬坡能力强，适应井下各种恶劣的地面状况，轮胎寿命长。
d.采用中央铰接式车架，转动灵活。
e.采用了全液压制动，结构简单，工作可靠。
二、主要技术性能参数技术参数：主要配套厂商和型号：电机：制造商：抚州电机型号：Y280M-4功率：75Kw变矩器：制造商：DANA型号：C273.7变速箱：制造商：DANA型号：R32369驱动桥：制造商：徐州美驰车桥有限公司型号：CJ-2JD/E类型：NO-SPIN防滑差速器刚性桥充液阀：制造商：MICO型号：06-463-210制动器：制造商：MICO型号：06-466-206三、铲运机的操作（一）安全制度本节列出操作WJD-2型铲运机时，应遵循的安全预防措施，对说明规定的各种规程应看作为通则，注意遵守在此说明书中叙述的一切程序。
B r i e f I n s t r u c t i o ns:D i sh w a s h e rShort and handy: everything your dishwasher needs...Before using for the first time, read the Installation and Operating Instructions!Switch appliance ON , off we go...Press main switch, choose programme. Close door.Signal sounds, open door. End-of-programme indicator flashes, press main switch.Switch appliance OFF , everything OK...Add rinse-aid.Add detergent.Select programme.Add salt.9000 196 625(8610) 600jenSetting the water softening system *Quickly sortedFind out the waterhardness at your water utility company and enter below* only before using the dishwasher for the first time or if the water hard-ness changesRead off the setting Setting °dH °fH °Clarke mmol/l and then select a setting– Hold down programme button B and switch on the main switch, then release the buttons. The . display flashes and buttons A and B illuminate (water hardness setting was set to 2 at the factory).– Each time button B is depressed, the setting increases by one (0-3). If buttons A , B and C illuminate, the maximum water hardness setting has been reached. If the water hardness setting is now increased again, the lights go out and the water hardness setting is set to 0.– Switch off the main switch. The selected setting has been stored in the appliance.0123ResetA BC22–350–67–1617–210–1,11,2–2,93,0–3,73,8–6,29–200–1112–2930–3738–600–821–2627–44Dissolves limescale (not required for set value 0!)Unscrew the lid.Only before using the dishwasher for the first time pour approx. 1 l /1 1/4 pt water into the salt opening.Pour in max.1.5kg / 3 lb 5 oz salt (never deter-gent!)Screw on the lid. Switch on dishwasher immediately .Everything is sparkling clean ...Refill whenever level indicator is light!Press mark 1,lift up lid 2.Pour in rinse aid .Close the lid. CLICK!Very dirty dishes, a lot of detergent ...If required, open the lid (press the pin).Warning,combination products are not suitable for all programmes, follow manufac-turer’s instructions.Pour in detergent .Push the lid shut, press.PLOP!Quick, economical or intensive ...This overview indicates the max. possible number ofprogrammes. The programmes which correspond to your appliance can be found on your appliance fascia.The programme data are values measured in the laboratory in compliance with Standard EN 50242.Deviations is practice are possible.Overview of programmes1202,00211401,0517701,0017300,8013150,105Maintenance and care For perfect rinsing resultsPull up lower armUnscrew upper arm A B Rectifying minor faults yourself ...Too little detergentDiscoloration caused by food colourings (tomato sauce)Stains and streaksMilky film on the utensils (removable)Rust on the cutleryMilky film, glasses cloudy / dull(not removable)Interrupting the programme ...Terminating the programme ...– Open the door.– Press the two– Close the door.。
目录......................................................................................................................................................--1-目录......................................................................................................................................................................................................................................................................................--2-第一章产品简介................................................................................................................................第2章规格说明............................................................................................................................................................................................................................................................--3-、显示 (3)2.1、显示2.1、轴的控制特征及电气规格 (3)2.22.2、轴的控制特征及电气规格、环境温度 (3)2.3、环境温度2.3、操作面板 (4)3.1、操作面板3.1、系统介绍 (4)3.2、系统介绍3.2..............................................................................................................................--6-第4章辅助功能..............................................................................................................................4.1辅助功能界面 (6)4.2设参数页面 (7)4.2.1参数页面介绍 (7)4.2.2设参数 (7)4.2.3系统参数保存 (7)4.3中英文切换 (8)4.4公英制转换 (8)4.5测试页面 (9)4.5.1测试页面介绍 (9)4.5.2刀片间隙 (9)4.5.3测试开关 (11)4.5.4测试键盘 (12)4.5.5设当前值 (13)第5章加工界面......................................................................................................................................................................................................................................................--14-5.1页面显示 (14)5.2名词解释 (14)5.3操作方法 (14)5.4注意 (15)5.5实例 (15)..................................................................................................................................--16-第6章附录..................................................................................................................................6.1编码器接线对照表 (16)6.2J4J4、、J3J3、、J7接口输入、输出示意图 (17)6.3系统内部接线示意图 (18)6.4常见故障及解决办法 (19)第一章产品简介本产品为在吸收国内外同类产品优点的基础上，结合国内剪板机应用需求所开发的具有中国用户特色的剪板机控制系统。
2000W PowerVerter Plus Industrial-Strength Inverter with 2 OutletsMODEL NUMBER:PV2000FCNeed heavy-duty power on the go? No problem. The PV2000FC Industrial-Strength Inverter offers 2 outlets and up to 2000W of continuous output from a vehicle’s battery or a 12V external battery bank, making it perfect for a work truck with industrial equipment (e.g. power tools, electric motors). Its highly efficient operation can handle peak load requirements for equipment with high-current startup needs—up to 200% of its rated capacity.DescriptionUtilize your vehicle's battery to efficiently power office equipment on the road or power tools at a work site. Continuously supplies up to 2000W of 120V AC power to 2 AC outlets from any 12V battery or automotive DC source. Frequency control locks AC output at 60Hz for operating stability of motor loads. Includes a set of high-current DC input terminals for simple, permanent installation. Highly reliable large transformer design specializes in powering motors and other inductive loads with high-current startup needs. Built-in RJ45 port allows connection of APS/PowerVerter Remote Switch (APSRM4)OPTIONAL FEATURES: Optional load sense function enables automatic inverter shutoff and startup as connected equipment is powered off and on. Front panel load sense potentiometer can be set to shut off or turn on inverter power in response to loads of any level. Ignition Switch Control Jack connects inverter to vehicle ignition system to automatically control inverter. Inverter ON/OFF Relay Jack connects to a user-supplied on/off indicator for remote visual status of the operation of the inverter.NOTE: To protect against high current draw that may occur during inverter failure, a fuse link rated at400a should be positioned no more than 18" from the PV2000FC's battery in the positive line.FeaturesAllows users to run large, motorized AC appliances from any 12V battery or automotive DC systemqConverts 12V DC battery power to 120V AC powerq2000W continuous output powerqPeak surge output: OverPower (up to 1 hour) 3000W, Double-Boost (up to 10 seconds) 4000Wq2 x NEMA 5-15/20R outlets; DC input terminals for 12V battery connectionqFrequency control for operating stabilityqHigh-efficiency operation conserves batteries to prolong runtimeqDiagnostic LEDs indicate load level (high, medium, and low) and battery charge (high, medium, and low)qDC fusing protects inverter against overloadqHigh-impact polycarbonate housingq HighlightsDesigned for heavy duty andmotor loadsq12V DC input; 120V AC output;2 outletsq2000W continuous outputqPeak surge output: OverPower(up to 1 hour)—3000W, Double-Boost (up to 10seconds)—4000WqHigh-efficiency powerconversionqAutomatic overload protection qPackage IncludesPV2000FC InverterqInstruction manualqSpecificationsRJ45 port allows connection of APS/PowerVerter Remote Switch (APSRM4)q Grounding lug properly connects the inverter system to earth ground or vehicle grounding system q Load sense function enables automatic inverter shutoff and startup as connected equipment is powered off and on.q© 2023 Eaton. All Rights Reserved. Eaton is a registered trademark. All other trademarks are the property of their respective owners.。
尊敬的用户：欢迎使用本公司的产品。
在使用本产品前，请认真阅读随机附带的《说明书》。
本说明书重点介绍DH200型皮带秤仪表各项功能及操作，使用中遇到问题，请随时与本公司联系。
第一章概述1.1概述DH200型皮带秤控制仪表是专门针对皮带秤设计的一种高性能控制仪表，采用抗干扰措施和多项单片机最新研究成果，具有功能强大、体积小、可靠性高和适应性强等特点。
适合各种形式和各种量程的皮带秤的控制，用于绞刀秤、圆盘秤和转子秤等多种形式的动态秤的控制。
该仪表适用于以下的控制系统：1. 定量给料机通过控制给料机的皮带速度或预给料控制流量。
2. 皮带秤通过皮带速度控制皮带负荷，从而控制流量。
1.2功能特点1. 标准的RS-232和RS-485通讯功能，遵循标准MODBUS协议，通讯速度快，可靠性高。
（可选功能）2. 采用LCD显示器。
3. 输入输出接口采用多种硬件抗干扰技术。
4•可通过键盘、外部信号（端口）和上位机对仪表操作。
5•智能PID调节。
并且控制周期可以任意设定。
6. 可以通过仪表接口和通讯接口等方式与上位机、PLC或DCS连接。
7. 具有流量控制和定量控制两种控制方式。
&具有调速和恒速两种工作模式。
9. 设有累计脉冲输出，脉冲的宽度和当量（每个脉冲代表的物料量）可通过参数设定。
10. 仪表“流量设定方式”和“启动方式”可以分别通过对应的DI输入信号进行切换, 当DI有效时即为“外部接口”方式，否则为“仪表键盘”或“通讯”方式。
11•关键参数设定密码保护，以防止非专业人员误用。
12. 快捷参数备份、恢复功能。
可备份仪表内部所有参数，当仪表参数出现问题时重新恢复。
13. 具有容积工作方式。
当荷重传感器出现问题时仪表可切换到容积工作方式。
1.3技术参数1.工作电源: 85-265VAC /10W。
2.工作环境: -10-50 C /5-90%RH(无结露)。
3.外形尺寸: 144 (H) *100(0W)*170(D) 开口尺寸：137 (H ) *93(W)(单位：mm )。
注意：控制器直接暴露在阳光下，其运行温度可能会超过其指定的限制温度，并减少显示器的能见度。
建议：在阳光直射的场合，采用遮阳罩，避免仪器显示屏受到阳光直射，否则会减低仪器的使用寿命
温馨提示：安装调试前，请仔细阅读用户手册！！
用户手册
量程：0.5-5米
额定电压： DC24V
二线制超声波液位计
超声波液位计
超声波液位计保修卡回执
用户名称
联系地址
联系人联系电话
产品型号产品编号
验收日期安装负责人……………………………………………………………………
超声波液位计保修卡说明
产品型号产品编号
验收日期安装负责人
保修政策：
●用户在维修时请出示保修卡。
在保修期内因正常使用出现的故障，可凭
保修卡享受规定的免费保修。
●保修期限：本公司产品保修期由验收日期起算十二个月内。
以下情况不在免费保修范围内：
●产品或其部件已超出免费保修期。
●因使用环境不符合产品使用要求而导致的硬件故障。
●因不良的电源环境或异物进入设备所引起的故障或损坏。
●由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。
●由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。
擅自拆机修理或越权改装或滥用造成的故障或损坏。
限制说明：
●请用户妥善保存保修卡作为保修凭证，遗失不补。
本保修卡解释权限归本公司所有，本公司有权对本卡内容进行修改，恕不事先通知。
7
超声波液位计
目录
1概述 (1)
2 技术指标 (1)
3仪表安装 (2)
3.1仪表外形尺寸 (2)
3.2仪表接线 (2)
3.3安装参数含义 (3)
3.4仪表安装原则 (3)
3.5安装注意事项 (4)
4仪表调试 (4)
4.1键盘说明 (4)
4.2 参数的设置 (4)
4.2.1 P01(液位标定) (4)
4.2.2 P02、P03(输出电流设置) (5)
4.2.3 P05（显示模式选择） (5)
4.2.4 P06（探头高度设置） (5)
4.2.5 P07（） (5)
4.2.6 P08（电流测试） (5)
4.2.7 P09（） (6)
超声波液位计保修卡回执 (7)
型超声波液位计
1、概述
衷心感谢您选购本公司超声波液位计！
本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
本仪表可通过4~20mA连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
本仪表具有如下特点：
●电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器
件，完全可以替代同类型国外进口仪表。
●专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，
此技术具有动态思维、动态分析的功能。
●我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到±0.25%，
能够抗各种干扰波。
●本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。
仪表提供多种安
装方式，用户完全可以通过本手册进行仪表标定。
●仪表的所有输入、输出线均具有防雷、防短路的保护功能。
2、技术指标
测量范围：0～15m（根据实测量程选定）
盲区：0.45m～0.6m
测距精度：±0.25%（标准条件）
测距分辨率：1mm
压力：常压
仪表显示：自带LCD显示
模拟输出：4～20mA
供电电压：DC24V
环境温度：－20℃～＋60℃
防护等级：IP65
1
超声波液位计4.2.7 P09（）
6
超声波液位计
为当前实际液位值（如2.100），修改完毕后，按下SET，再按SET，退到主界面，主界面显示“2.100”，表示当前液位是2.1米，也就表示仪表液位标定完毕。
4.2.2 P02（20mA设置）
在仪表正常工作时按SET大约3秒钟，出现0000，第一个0在闪动，将第一个0改为1，再按OK进入菜单。
按▼键选择P02即为20mA对应液位，如需修改，先按OK键，再按▲、▼进行修改，修改完毕，按下SET退出。
按下▼键，出现P03，P03为4mA输出电流设置，默认值为0，一般不需要修改。
如需修改，方式同修改20mA一样。
4.2.3 P05（显示模式设置）
进入P05菜单同上，在P05菜单中：1表示显示液位，2表示显示液位高度和温度，3表示显示空气高度，4表示显示空高和温度。
4.2.4 P06（探头高度设置）
P06菜单为探头高度，即探头面到池底之间的距离，也叫安装高度，可以作为标定用，在现场不知道当前液位的情况下，P06菜单可以作为液位标定用，如需修改方法同上。
4.2.5 P07（）
4.2.6 P08（电流测试）
P08 此菜单是对4~20mA进行测试，作为用户可以用OK键和▲键测试仪表输出电流是否正常。
5
超声波液位计3、仪表安装
3.1仪表外形尺寸（探头尺寸会根据仪表量程的不同而有所改变，若有不同会预先告知）
安装方法：
开敞环境下一般采用支架安装方式，用仪表自带法兰固定。
池或罐在安装位置上割一个直径60mm的圆孔，将仪表探头放入，然后将法兰自下而上旋紧。
安装必须保证仪表的探头面与被测液面水平。
3.2 二线制仪表接线
两线无极性
2
超声波液位计
3.3 安装参数含义
如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例盲区为0.5m，则最高液位与探头间距必须大于0.5m。
如：量程：6米，盲区：0.45米，实际测量为：0~5.55米
探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。
3.4 仪表安装原则
1）探头发射面到最低液位的距离，应小于选购仪表的量程。
2）探头发射面到最高液位的距离，应大于选购仪表的盲区。
3）探头的发射面应该与液体表面保持平行。
4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.5m以上。
6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.45m～0.60m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。
或者将管子通至罐底，管径大于100mm，管底留孔保持延伸管内液面与罐内等高。
3
超声波液位计
3.5 安装注意事项
1）仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
2）电线、电缆保护管，要注意密封防止积水。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
4、仪表调试（仪表在调试过程中不能移动仪表、断电！）
4.1 键盘说明
【SET】按SET大约3秒钟，出现0000，第一个0在闪动，将第一个0改为1，再按OK进入菜单；在设置时，按SET取消设置；设置完毕后，按SET键退
出菜单。
【▲】：上翻键和数字键。
在菜单中，该键作为菜单的上翻键用，在更改数据时，该键做加法键用。
【▼】：下翻键。
在菜单中，该键作为菜单的下翻键用，在更改数据时，
该键做减法键用。
【OK】：确认键，用于选择菜单或更改数据数据时的移位键。
4.2 参数设置
4.2.1 P01（液位标定）
仪表安装完毕、上电后，液晶上会显示液位数值，而该数据往往与实际液位不符，故需要液位标定，液位标定步骤如下：
按SET键大约3秒钟，出现0000，第一个0在闪动，将第一个0改为1，再按OK 进入菜单。
P01为液位标定菜单，按OK键确认，再进行液位标定，用▼键和▲键将数字更改
4。
