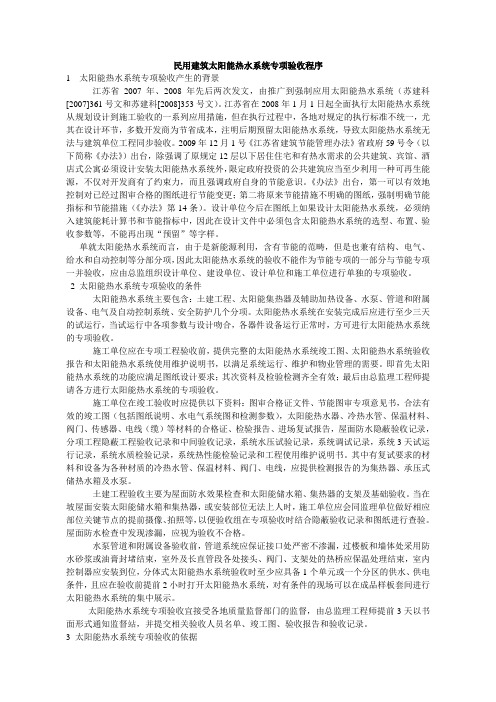

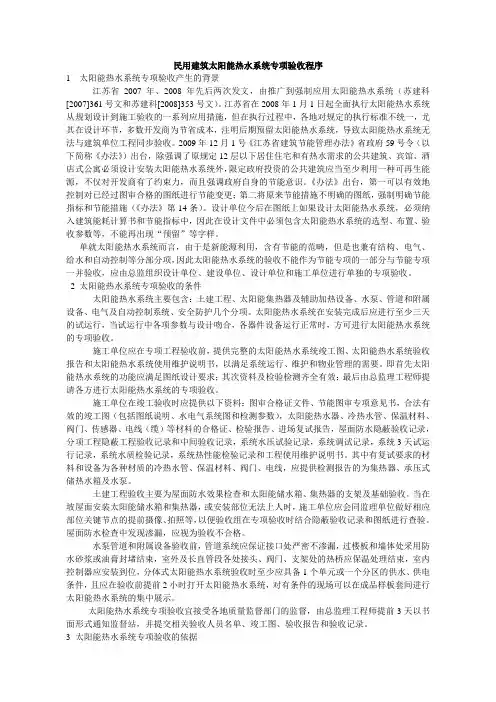

民用建筑太阳能热水系统专项验收程序1 太阳能热水系统专项验收产生的背景江苏省2007年、2008年先后两次发文，由推广到强制应用太阳能热水系统（苏建科[2007]361号文和苏建科[2008]353号文）。
江苏省在2008年1月1日起全面执行太阳能热水系统从规划设计到施工验收的一系列应用措施，但在执行过程中，各地对规定的执行标准不统一，尤其在设计环节，多数开发商为节省成本，注明后期预留太阳能热水系统，导致太阳能热水系统无法与建筑单位工程同步验收。
2009年12月1号《江苏省建筑节能管理办法》省政府59号令（以下简称《办法》）出台，除强调了原规定12层以下居住住宅和有热水需求的公共建筑、宾馆、酒店式公寓必须设计安装太阳能热水系统外，限定政府投资的公共建筑应当至少利用一种可再生能源，不仅对开发商有了约束力，而且强调政府自身的节能意识。
《办法》出台，第一可以有效地控制对已经过图审合格的图纸进行节能变更；第二将原来节能措施不明确的图纸，强制明确节能指标和节能措施（《办法》第14条）。
设计单位今后在图纸上如果设计太阳能热水系统，必须纳入建筑能耗计算书和节能指标中，因此在设计文件中必须包含太阳能热水系统的选型、布置、验收参数等，不能再出现“预留”等字样。
单就太阳能热水系统而言，由于是新能源利用，含有节能的范畴，但是也兼有结构、电气、给水和自动控制等分部分项，因此太阳能热水系统的验收不能作为节能专项的一部分与节能专项一并验收，应由总监组织设计单位、建设单位、设计单位和施工单位进行单独的专项验收。
2 太阳能热水系统专项验收的条件太阳能热水系统主要包含：土建工程、太阳能集热器及辅助加热设备、水泵、管道和附属设备、电气及自动控制系统、安全防护几个分项。
太阳能热水系统在安装完成后应进行至少三天的试运行，当试运行中各项参数与设计吻合，各器件设备运行正常时，方可进行太阳能热水系统的专项验收。
施工单位应在专项工程验收前，提供完整的太阳能热水系统竣工图、太阳能热水系统验收报告和太阳能热水系统使用维护说明书，以满足系统运行、维护和物业管理的需要。
江苏省水利厅关于印发《2008年全省水资源管理工作要点》的通知文章属性•【制定机关】江苏省水利厅•【公布日期】2008.02.25•【字号】苏水资[2008]9号•【施行日期】2008.02.25•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】机关工作正文江苏省水利厅关于印发《2008年全省水资源管理工作要点》的通知（苏水资〔2008〕9号）各市水利（务）局：现将《2008年全省水资源管理工作要点》印发给你们，请结合实际，认真贯彻执行，确保完成2008年度水资源管理工作任务。
二○○八年二月二十五日2008年全省水资源管理工作要点2008年，全省水资源管理工作要以党的十七大精神为指引，认真贯彻落实科学发展观，紧紧围绕全省水利中心工作，继续完善和落实现有水资源管理制度和政策，重点抓好饮用水源地保护、节水型社会建设、水资源费征管、水资源管理、信息化建设等重点工作，积极推进水资源管理体制、机制和技术创新。
一、以饮用水源地保护为重点，加大水资源保护力度切实加强饮用水源地保护。
深入学习和宣传贯彻《省人大常委会关于加强饮用水源地保护的决定》，逐项落实涉及水利部门的职责。
完成饮用水水源地安全保障规划编制和报批；组织开展饮用水水源地保护区划定；全面清查保护区内的排污口和违章建设项目，制定综合整治方案；加大饮用水源地水量、水质监测和预警能力建设，继续开展饮用水水源地水质旬测工作，依法建立信息发布制度。
不断深化水功能区管理。
完成《江苏省水域纳污能力和限制排污总量意见》的报批，逐级分解落实至每个水功能区，突出重点水功能区的纳污总量控制和综合整治。
严格入河排污口审批，完善竣工验收和备案制度。
完成市、县级水功能区划和纳污能力核定工作。
继续按月开展重点水功能区水质监测，并发布水质通报。
切实加强太湖水环境综合治理。
按照国家《太湖流域水环境综合治理总体方案》，配合完成我省实施方案暨专项规划的编制工作。
抓紧开展水利项目前期工作并认真组织实施。
江苏省公共建筑节能设计专篇参考样式二、设计根据1、《民用建筑热工设计规范》GB50176-19932、《公共建筑节能设计标准》GB50189-20053、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4、《江苏省太阳能热水系统施工图文件编制深度规定》（2008年版）5、国家、省、市现行的有关法律、法规本工程外墙墙体材料为厚，内墙为厚。
规定的级，幕墙的气密性不低于《建筑幕墙物理性能分级》GB/T 15227规定的级。
六、太阳能热水系统本工程（有/无）（型号）（太阳能/其它新能源）热水供应系统，使用辅助热源，设计使用范围自层至层。
七、权衡推断八、节能构造图详：。
江苏省居住建筑节能设计专篇参考样式（建筑专业）二、设计根据1、《民用建筑热工设计规范》GB50176-19932、《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-953、《江苏省居住建筑热环境与与节能设计标准》（DGJ32/J71-2008）4、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）5、《江苏省太阳能热水系统施工图设计文件编制深度规定》（2008年版）6、国家、省、市现行的有关法律、法规本工程外墙墙体材料为厚，内墙为厚。
规范的级。
五、太阳能热水系统本工程（有/无）（型号）（太阳能/其它新能源）热水供应系统，使用辅助热源，设计使用范围自层至层。
六、本工程因不符合规定性指标而进行性能指标设计，建筑物节能综合指标满足节能设计标准。
七、节能构造图详：。
江苏省公共建筑节能设计专篇参考样式（电气专业）二、设计根据1、《建筑照明设计标准》GB50034-20042、《民用建筑太阳能热水系统应用技术规范》GB50364-2005（5.6节）3、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4、《35KV及下列客户端变电所建设标准》JGJ32/J14-2007（6.2节）5、《民用建筑电气设计规范》JGJ16-20086、《全国民用建筑工程设计技术措施节能专篇》（电气分册）7、《江苏省公共建筑用能计量设计规定》（暂行）8、《宿舍建筑设计规范》JGJ36-2005（6.3.2及6.3.8）9、国家、省、市现行的其它建筑节能有关法律、法规三、照明节能设计要求及措施四、大于2万平方米的公共建筑，应按规定装设电能考核节能表计五、当工程含有变电所设计时，则应补充如下内容：1、负荷计算情况、供电电压选择及变电所位置情况概述，确认是否在负荷中心，否则说明原因。
关于印发《江苏省新建公共建筑能耗监测系统设计文件编制深度规定》（2011年版）和《江苏省新建公共建筑能耗监测系统施工图设计文件审查要点》（2011年版）的通知苏建科〔2011〕289号关于印发《江苏省新建公共建筑能耗监测系统设计文件编制深度规定》（2011年版）和《江苏省新建公共建筑能耗监测系统施工图设计文件审查要点》（2011年版）的通知各省辖市建设局（委）：为贯彻落实住房和城乡建设部《关于切实加强政府办公和大型公共建筑节能管理工作的通知》（建科［2010］90号）和江苏省工程建设标准《公共建筑能耗监测系统技术规程》（DGJ32/TJ111-2010），加快我省机关办公建筑和大型公共建筑节能监管体系建设，推动新建机关办公建筑和大型公共建筑安装分项计量装置，实现建筑分类、分项能耗数据动态监测和远程传输，不断提高建筑节能监管工作的科学化、规范化和信息化水平，我厅组织编制了《江苏省新建公共建筑能耗监测系统设计文件编制深度规定》（2011年版）和《江苏省新建公共建筑能耗监测系统施工图设计文件审查要点》（2011年版）。
经审查，现批准发布，并于2011年6月1日起施行。
附件：深度规定和审查要点二〇一一年四月二十七日江苏省新建公共建筑能耗监测系统设计文件编制深度规定（2011年版）江苏省住房和城乡建设厅二○一一年四月前言为贯彻落实住房和城乡建设部《关于切实加强政府办公和大型公共建筑节能管理工作的通知》（建科［2010］90号），加快我省机关办公建筑和大型公共建筑节能监管体系建设，推动新建机关办公建筑和大型公共建筑安装分项计量装置，实现建筑分类、分项能耗数据动态监测和远程传输，不断提高建筑节能监管工作的科学化、规范化和信息化水平。
依据江苏省工程建设标准《公共建筑能耗监测系统技术规程》（DGJ32/TJ111-2010），我厅组织有关单位编制了本规定。
本规定由江苏省住房和城乡建设厅负责管理和解释。
主编单位：江苏省住房和城乡建设厅科技发展中心江苏省建筑节能技术中心主要起草人员：陈继东杨映红陈禹路宏伟季柳金刘晓静陈礼贵夏卓平方玉妹丁欣之主要审查人员：王幸强邹万流庄佐生王卫平张广明目录1 总则 62 电气专业 63 84 暖通空调专业91 总则1.0.1 为加强公共建筑节能监管体系建设中设计环节的管理，保证公共建筑能耗监测系统设计文件质量，特制订本规定。
工程监理实施细则（绿色建筑分部工程）工程监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省住房和城乡建设厅监制绿色建筑分部工程监理实施细则1 绿色建筑分部工程概况1.1 工程概况：所在城市：扬州市；气候分区：夏热冬冷；结构形式：框架、剪力墙；层数：地下二层（汽车库，局部为人防地下室）、地下一层（自行车库），地上十层、十八层；体型系数：工程设计值0.34（十层）、0.46（十八层），规范限值≤0.55；节能设计标准：《江苏省居住建筑热环境和节能设计标准》（DGJ32/J71-2008）；节能水平：65%。
1.2 本工程绿色建筑分部工程概况2 本工程绿色建筑分部工程的特点、难点2.1本工程绿色建筑分部工程设计、施工特点、难点：屋面、墙面保温2.2本工程绿色建筑分部工程监理质量控制的重点：屋面、墙面保温3 绿色建筑分部工程监理工作依据3.1经审查合格的设计文件。
3.2本工程施工合同、协议等资料。
3.3本工程《监理规划》。
3.4经批准的工程施工组织设计、专项施工方案。
3.5本工程适用的绿色建筑分部工程相关现行法律法规、技术标准规范及图集。
绿色建筑分部工程相关现行法律法规、技术标准规范及图集一览表3.6其他依据4 项目监理部组织机构4.1项目监理部组织机构框图（示意，框图中可添加人员姓名）图4.1项目监理部组织机构框图5 绿色建筑分部工程监理工作流程（用框图表示）5.1绿色建筑分部工程施工阶段监理程序：（示意）5.2绿色建筑分部工程施工方案审核程序（同上）5.3分包单位资格审核监理工作程序（同上）5.4绿色建筑分部工程施工质量控制流程（同上）5.5绿色建筑分部工程验收流程（同上）5.6其他程序或流程（根据工程实际情况增减、调整）6 绿色建筑分部工程监理工作控制要点及目标值6.1本工程绿色建筑分部工程目标及检验批划分根据设计文件、施工合同及相关标准的要求，本工程绿色建筑分部工程质量目标确定为： 65% 、设计节能能耗指标为 65 ﹪。
江苏省太阳能热水系统施工图设计文件编制深度规定（2008年版）前言为贯彻执行《建设工程质量管理条例》〈国务院第279号令〉、《建设工程勘察设计管理条例》(国务院第293号令)、《中华人民共和国可再生能源法》及江苏省建设厅《关于加强太阳能热水系统推广应用和管理的通知》苏建科(2007)361号文,规范太阳能热水系统施工图设计文件的编制,引导太阳能产品技术进步,对太阳能热水系统施工图设计文件作出编制深度的规定。
本规定由江苏省建设厅批准和管理,江苏省工程建设标准站负责具体内容的解释。
主编单位：江苏省工程建设标准站江苏省建设工程设计施工图审查中心参编单位：南京市建设工程施工图审查管理中心江苏筑森建筑设计有限公司江苏省建筑设计研究院有限公司南京金宸建筑设计有限公司连云港市建筑设计研究院有限责任公司扬州市建筑设计研究院有限公司主要起草人：顾小平、陈继东、孙晓文、王然良、谈小华、蔡钧、刘晓静、庄佐生、何泰曙、张瑾、贾杰、方玉妹、李青、查立意、孙洞、陈骁、顾琴芬、钱哨1总则1.0.1为加强对太阳能热水系统施工图设计文件编制工作的管理,保证施工图设计文件的质量和完整性,特制定本规定。
1.02本规定适用于新建居住建筑及公共建筑的太阳能热水系统的施工图设计文件编制深度。
改建、扩建的居住建筑及公共建筑设计太阳能热水系统时,参照执行。
1.0.3太阳能热水系统工程的设计应包括系统设计各指标和设备选型及系统各部分安装技术措施。
1.0.4太阳能热水系统设计应符合《民用建筑太阳能热水系统应用技术规范》GB50364-2005、《住宅建筑太阳热水系统一体化设计、安装与验收规程》DGJ32/TJ08-2005的规定。
1.0.5太阳能热水系统的施工图设计文件编制深度,除执行本规定外,尚应符合国家现行的有关标准、规范的规定。
2太阳能热水系统设计2.1一般规定2.1.1太阳能热水系统设计内容包括:太阳能集热系统、辅助加热系统、热水供应系统及控制系统。

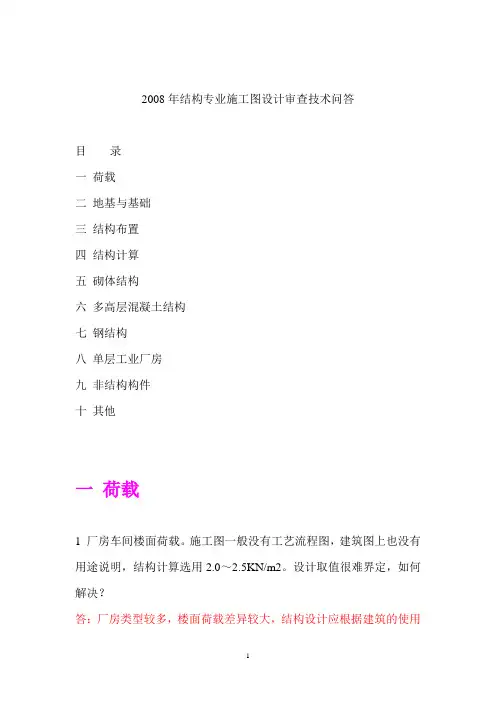

2008年结构专业施工图设计审查技术问答目录一荷载二地基与基础三结构布置四结构计算五砌体结构六多高层混凝土结构七钢结构八单层工业厂房九非结构构件十其他一荷载1 厂房车间楼面荷载。
施工图一般没有工艺流程图，建筑图上也没有用途说明，结构计算选用2.0～2.5KN/m2。
设计取值很难界定，如何解决？答：厂房类型较多，楼面荷载差异较大，结构设计应根据建筑的使用功能慎重考虑，建筑图上没有用途说明，属设计文件深度不足。
结构设计说明中应写明设计取用的荷载和根据，审查时，荷载取值以计算书为准（该使用荷载应得到业主认可）。
2 2003《全国民用建筑工程技术措施》(结构)篇中，表2.1.2.5“楼面活荷补充”，是否应视作强制性条文严格执行?答：强制性条文应以2002年8月30日建标[2002]219号文和2004年8月23日建设部令134号明确的《工程建设标准强制性条文》(房屋建筑部分)为依据，不能随意扩大范围。
《全国民用建筑工程技术措施》(结构)在其前言中，对如何使用该书有很明确的说明。
“楼面活荷补充”属荷载规范的细化，应予贯彻执行。
施工图审查按“建议”提出，不作为强制件条文要求。
3 《建筑结构荷载规范》(GB 50009-2001)第4.1.1条楼梯荷载取值中，消防疏散楼梯如何理解和确定?答：《建筑结构荷载规范》(GB 50009-2001)(2006年版)表4.1.1第11项消防疏散楼梯是指当人流可能密集时的楼梯，一般是指公共建筑和高层建筑中使用的楼梯。
其荷载取值一般不小于3.5KN/m2，多层住宅楼梯活荷载可取2.OkN/m2。
4 砌体结构中，顶层(阁楼层)上的露台是否必须考虑高低屋面相邻时，较低屋面应考虑4kN/m2的施工荷载?若未考虑是否违反强制性条文还是强制性标准?答：设计文件中应注明其使用荷载，施工荷载应为施工阶段验算采用，施工时由施工方采取可靠施工措施。
未考虑，不违反强制性条文或强制性标准。
5 办公楼或卧室等活载小于2.5KN/m2，出挑部位活荷载取值是足否必须按阳台取值？答：办公楼或卧室挑出部位活荷载可不按阳台取值，但在具体的设计工程中，有可能出现人员密集情况时，可参照阳台活荷载取值。

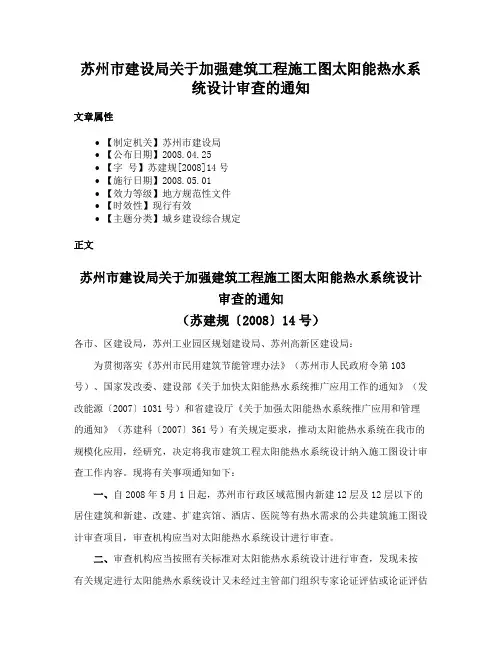

苏州市建设局关于加强建筑工程施工图太阳能热水系统设计审查的通知文章属性•【制定机关】苏州市建设局•【公布日期】2008.04.25•【字号】苏建规[2008]14号•【施行日期】2008.05.01•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】城乡建设综合规定正文苏州市建设局关于加强建筑工程施工图太阳能热水系统设计审查的通知（苏建规〔2008〕14号）各市、区建设局，苏州工业园区规划建设局、苏州高新区建设局：为贯彻落实《苏州市民用建筑节能管理办法》（苏州市人民政府令第103号）、国家发改委、建设部《关于加快太阳能热水系统推广应用工作的通知》（发改能源〔2007〕1031号）和省建设厅《关于加强太阳能热水系统推广应用和管理的通知》（苏建科〔2007〕361号）有关规定要求，推动太阳能热水系统在我市的规模化应用，经研究，决定将我市建筑工程太阳能热水系统设计纳入施工图设计审查工作内容。
现将有关事项通知如下：一、自2008年5月1日起，苏州市行政区域范围内新建12层及12层以下的居住建筑和新建、改建、扩建宾馆、酒店、医院等有热水需求的公共建筑施工图设计审查项目，审查机构应当对太阳能热水系统设计进行审查。
二、审查机构应当按照有关标准对太阳能热水系统设计进行审查，发现未按有关规定进行太阳能热水系统设计又未经过主管部门组织专家论证评估或论证评估未予通过的项目，审查不予通过，并及时报当地建设主管部门。
三、为做好太阳能热水系统设计审查工作，我局根据国家有关规范、兄弟城市经验并结合苏州实际，组织编制了《苏州市建筑工程施工图太阳能热水系统设计审查要点（暂行）》（见附件），供审查机构和审查人员审查时使用参考。
附件：苏州市建筑工程施工图太阳能热水系统设计审查要点（暂行）二○○八年四月二十五日附件苏州市建筑工程施工图太阳能热水系统设计审查要点（暂行）一、建筑专业1.在安装太阳能集热器的建筑部位，应设置防止太阳能集热器损坏后部件坠落伤人的安全防护设施。
江苏省公共建筑节能设计专篇（电气专业）一、工程概况：节能设计标准《江苏省公共建筑节能设计标准》（DGJ32/J96-2010）甲类建筑节能65％计算。
二、设计依据：1 《建筑照明设计标准》GB 50034—20132 《民用建筑太阳能热水系应用技术规范》GB 50364—2005（第5.6节）3 《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4 《35kV及以下客户端变电所建设标准》JGJ32/J 14—2007(第6.2节)5 《民用建筑电气设计规范》JGJ16--20086 《全国民用建筑工程设计技术措施节能专篇》（电气分册）7 《公共建筑能耗监测系统技术规程》DGJ32/TJ111-20108 《宿舍建筑设计规范》JGJ 36—2005(6.3.2及6.3.8)9 国家、省、市现行的其他建筑节能相关的法律、法规三、照明节能设计要求及措施：1照明节能指标及措施2材料表四、大于20000 m2的公共建筑，应按规定装设电能考核节能表计。
1. 本工程在变压器低压侧(AC230/400V)总进线处设置电子式多功能电表，电能表具有监测和计量电流、电压、有功功率、功率因数、有功电能、最大需量、总谐波含量和2～21次各次谐波；2. 变压器各出线回路上均配置电子式电能计量装置，计量装置应采用数字式电能表计，配置通讯接口，以便于构成网络；3. 照明系统的照明灯具、插座、空调设备按楼层或房间分别计量；应急照明和公共走道照明按干线回路设置计量装置；4. 电梯、水泵、风机、空调室外机按干线分别设置计量装置。
5. 对于树干式配电的房间如餐饮、商铺，在强电井内设置电表箱分层集中计量；对于从变电站直放到末端的房间如厨房、宴会厅等，在变电站出线处分别设置计量装置。
6. 电能表计的精确度等级应不低于1.0级；配用电流互感器的精确度等级应不低于0.5级;7. 电能表计采用数字式，并具备数据远传功能。
关于印发《江苏省太阳能热水系统施工图设计文件编制深度规定》（2008年版）
的通知
各省辖市建设局（建委）：
根据《中华人民共和国可再生能源法》、国务院第279号令《建设工程质量管理条例》、国务院第293号令《建设工程勘察设计管理条例》及江苏省建设厅（苏建科[2007]361号）《关于加强太阳能热水系统推广应用和管理的通知》等文件精神，为确保我省太阳能热水系统施工图设计质量，我厅组织省工程建设标准站、省建设工程设计施工图审核中心等单位编制了《江苏省太阳能热水系统施工图设计文件编制深度规定》（2008年版），经审查，现批准颁布，自2008年6月1日起实施。
二○○八年四月二十四日
抄送：建设部质量安全监督与行业发展司，厅有关处室，省建设工程质量监督总站，省工程建设标准站，省建设工程设计施工图审查中心。

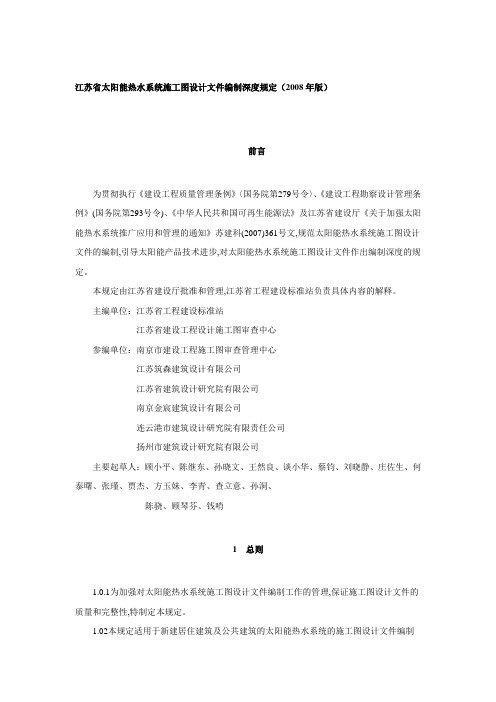

江苏省太阳能热水系统施工图设计文件编制深度规定（2008年版）
前言
为贯彻执行《建设工程质量管理条例》〈国务院第279号令〉、《建设工程勘察设计管理条例》(国务院第293号令)、《中华人民共和国可再生能源法》及江苏省建设厅《关于加强太阳能热水系统推广应用和管理的通知》苏建科(2007) 361号文,规范太阳能热水系统施工图设计文件的编制,引导太阳能产品技术进
步,对太阳能热水系统施工图设计文件作出编制深度的规定。
本规定由江苏省建设厅批准和管理,江苏省工程建设标准站负责具体内容的解释。
主编单位：江苏省工程建设标准站
江苏省建设工程设计施工图审查中心
参编单位：南京市建设工程施工图审查管理中心
江苏筑森建筑设计有限公司
江苏省建筑设计研究院有限公司
南京金宸建筑设计有限公司
连云港市建筑设计研究院有限责任公司
扬州市建筑设计研究院有限公司
主要起草人：顾小平、陈继东、孙晓文、王然良、谈小华、蔡钧、刘晓静、庄佐生、何泰曙、张瑾、贾杰、方玉妹、李青、查立意、孙洞、
陈骁、顾琴芬、钱哨
1 总则
1.0.1为加强对太阳能热水系统施工图设计文件编制工作的管理,保证施工图设计文件的质量和完整性,特制定本规定。
1.02本规定适用于新建居住建筑及公共建筑的太阳能热水系统的施工图设计文件编制深度。
改建、扩建的居住建筑及公共建筑设计太阳能热水系统时,参照执行。
1.0.3太阳能热水系统工程的设计应包括系统设计各指标和设备选型及系
统各部分安装技术措施。
1.0.4太阳能热水系统设计应符合《民用建筑太阳能热水系统应用技术规范》GB50364-2005、《住宅建筑太阳热水系统一体化设计、安装与验收规程》D GJ32/TJ08-2005的规定。
1.0.5太阳能热水系统的施工图设计文件编制深度,除执行本规定外,尚应
符合国家现行的有关标准、规范的规定。
2太阳能热水系统设计
2.1一般规定
2.1.1太阳能热水系统设计内容包括:太阳能集热系统、辅助加热系统、热水供应系统及控制系统。
2.1.2太阳能集热系统的组成包括:太阳集热器、集热循环水箱、集热循环管路、循环水泵及其控制。
2.1.3辅助加热系统通常包括:辅助加热装置(设备)及其控制等。
2.1.4热水供应系统通常包括:贮热水箱、室内热水系统、循环管路、循环水泵及其控制。
2.1.5施工图设计文件,应满足设备材料采购、非标准设备制作和施工的需要。
2.1.6当为合作设计时,主设计单位负责分工内容的统一和接口。
2.2施工图设计
2.2.1设计说明:
1工程概况:
1)概述建设工程所在城市,及其相关气象资料；
2)建筑类别:居住建筑(户型)与公共建筑、建筑屋面形式；
3)建筑规模:总建筑面积(单幢或群体)及建筑高度；
2采用的太阳能热水系统类型；
3热水用水时间及太阳能保证率；
4辅助热源:甲方提供的热源条件；
5集热循环水箱、辅助加热装置、贮热水箱、循环水泵等设置位置。
2.2.2设计计算:
1设计参数的确定
1)热水用水定额、水温及用水时间；
2)水源、水质；
3)太阳能保证率的确定；
4)用热水计算人数。
2太阳能集热系统设计
1)太阳能集热系统的选择；
2)计算最大日热水量；
3)计算太阳集热器总面积及集热器选型；
4)计算集热循环水箱有效容积；
5)集热器平面布置、确定集热循环水箱设置位置、循环管路布置；
6)计算集热循环流量及选择集热循环水泵。
3选择辅助加热装置(设备)
1)计算最大小时耗热量；
2)选择辅助加热装置(设备)。
4热水供应系统
1)供热水系统选择及管网布置；
2)计算贮热水箱有效容积；
3)确定系统循环流量；
4)选择循环水泵。
2.2.3太阳能热水系统控制。
2.2.4管材、保温及其他。
2.2.5施工图设计(绘制施工图):
1分离式太阳能热水系统
1)平面图:
(1)标准层平面图；
(2)屋顶平面图；
(3)太阳能热水系统在屋面、阳台及墙面平面布置及定位:；
(4)辅助加热装置平面布置及定位；
(5)集热循环水箱、贮热水箱平面布置及定位；
(6)管井位置平面布置及定位。
2)系统图(轴测投影或展开图):
(1)集热循环系统图；
(2)辅助加热系统图；
(3)热水供应系统图。
2区域太阳能供热水系统
1)总平面图:
2)太阳能集热器布置图:
3)集热循环管路布置;
4)热水站平面布置图(包括:集热循环水箱、辅助加热设备、贮热水箱、水泵及控制设备)；
5)室外热水供应系统。
3整体式(家用)太阳能热水器
1)太阳能热水器平面布置；
2)管井位置平面布置及定位;
3)冷、热水系统(轴测技影或展开图)。
2.2.6主要设备材料表。
3建筑施工图设计
3.0.1设计说明:
1概述工程建筑类别(居住建筑的户型或公共建筑)、建筑屋面形式、建筑规模（单幢或群体总建筑面积)、建筑高度、最小楼间距、建筑朝向、建筑套型、居住建筑的阳台形式等。
2规定太阳集热器及其他设备等在本工程的安装部位及其布置形式。
3.0.2平面图:
1 管井位置、设备用房的平面布置；
2太阳集热器及设备在屋面上的定位布置:
3上屋面的检修通道。
3.0.3立面图:
太阳集热器及设备若设置在阳台、墙面的立面定位布置(投影)图。
3.0.4详图:
1太阳集热器及设备与屋面、阳台及墙面结合处的节点详图；
2太阳能热水系统各组成部分在建筑中设置部位的防水、排水、冷(热)桥的构造节点详图；
3防止太阳集热器损坏后的部件坠落伤人的安全措施(详图)。
3.0.5热水站设计:
附建、单建热水站的建筑设计。
3.0.6总平面:
集中集热、区域供热水的总平面设计图。
4结构施工图设计
4.0.1太阳集热器及设备与屋面、阳台及墙面结合处预埋件或其它连接件的节点详图。
4.0.2水泵、水箱基础图。
4.0.3附建、单建热水站的结构设计图。
4.0.4结构设计设计计算书。
5电气施工图设计
5.0.1设备控制原理图。
5.0.2防雷、接地和断电等原理图。
5.0.3主要设备材料表。
5.0.4设计计算书。
