cad如何画方向箭头

我们在CAD图形中会做一些标注，方便后面的伙伴查看图纸，会使用到箭头进行指示，而箭头是可以通过线条来进行绘制的。

大家都想知道绘制的方法，下面就来给大家具体演示CAD中画指示箭头的方法。

步骤一：打开迅捷CAD编辑器，没有安装的就在浏览器中进行搜索后安装使用，也可以直接进入迅捷CAD官网后点击下载安装，使用这个编辑来画指示箭头是比较方法好用的。

步骤二：CAD软件安装成功后，再双击鼠标左键将其进行打开使用就，进入到CAD编辑器的操作界面中就可以了，如图所示：
步骤三：然后我们在将编辑器上方的菜单栏选项切换到“编辑器”选项中，之后在绘制功能栏中在点击选择“指引线”选项按钮，创建一个指引线实体。

步骤四：鼠标在操作窗口进行绘制指示箭头图形，点击一点作为指引性的起点，再点击一下作为终点，之后可以设置指引线的角度以及长度。

绘制完成后点击回车键即可，这样就绘制完成了。

好了，以上就是今天给大家分享的CAD中怎么画出指示箭头的操作方法，不会的伙伴们根据以上操作方法来进行画指示箭头，在后续的文章分享中也会再分享一下CAD实用技巧，希望在大家学习CAD的时候对你们有所帮助。

cad箭头符号怎么画
cad箭头符号怎么画呢?其实很简单，下面店铺把方法都教给大家，一起来学习吧。

cad箭头符号的画法：
选择多段线命令。

标准界面下是第一幅，新界面是第二幅。

此时要你指定一起始点。

在适当地方单击一下，出现下图。

此时输入w,表示接下来要指定多段线的起始宽度和终点宽度。

回车确定。

此时要你输入起始线宽，这里我输入5。

回车后要你输入终点线宽。

显然输入0。

回车确定。

此时界面上已经根据你的设置生成了箭头的大致样子。

此时只要在适当位置单击一下已将终点确定下来就完成了。

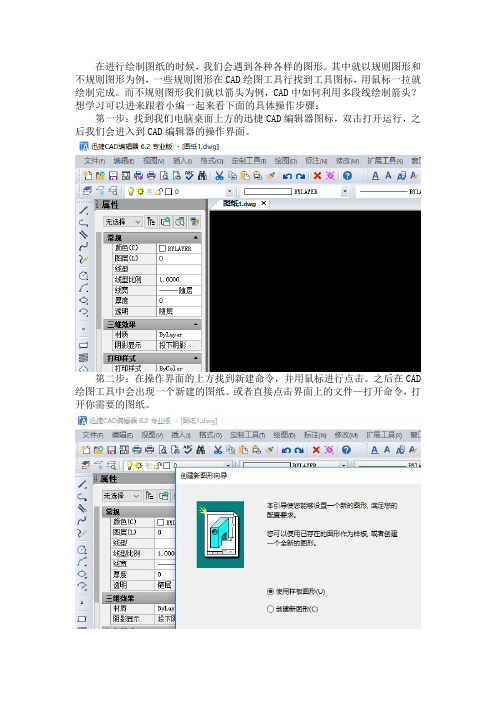

在进行绘制图纸的时候，我们会遇到各种各样的图形。

其中就以规则图形和不规则图形为例，一些规则图形在CAD绘图工具行找到工具图标，用鼠标一拉就绘制完成。

而不规则图形我们就以箭头为例，CAD中如何利用多段线绘制箭头？想学习可以进来跟着小编一起来看下面的具体操作步骤：
第一步：找到我们电脑桌面上方的迅捷CAD编辑器图标，双击打开运行，之后我们会进入到CAD编辑器的操作界面。

第二步：在操作界面的上方找到新建命令，并用鼠标进行点击。

之后在CAD 绘图工具中会出现一个新建的图纸。

或者直接点击界面上的文件—打开命令，打开你需要的图纸。

第三步：在该界面的左侧工具栏中找到多段线命令图标，并用鼠标进行点击。

或者点击界面上方的绘图按钮，在下拉框中找到多线命令，并进行激活。

第四步：这样就可以在图纸上进行绘制箭头，首先绘制出一条直线出来，然后在前头绘制出来一个三角形。

这样我们所绘制的箭头就在CAD图纸上显示出来。

到此，小编今天的分享就要结束了，对于上边小编所讲解的CAD中如何利用多线绘制箭头学会没？其实CAD绘图就是需要进行不断的练习，在追求速度情况下要求质量。

希望上面内容能够给大家带来帮助！。

CAD中绘制箭头的方法在CAD软件中，绘制箭头是非常常见的操作。

无论是在建筑设计、机械设计还是电路设计中，箭头常常被用于指示方向、标注尺寸或者标记重要的信息。

本文将介绍一些常用的方法，帮助您在CAD软件中绘制箭头。

方法一：使用CAD软件提供的箭头工具大多数CAD软件都提供了用于绘制箭头的特定工具。

这些工具通常位于绘图工具栏或标注工具栏中。

下面以AutoCAD为例，介绍如何使用CAD软件提供的箭头工具：1.打开AutoCAD软件并打开你要进行绘图的文件。

2.在绘图工具栏中找到箭头工具，一般会显示为一个箭头的图标。

3.点击箭头工具，然后在绘图界面中点击两个点，将箭头绘制在所需位置。

一般来说，第一个点用于确定箭头的起始位置，第二个点用于确定箭头的末端位置。

4.根据需要，你可以调整箭头的大小、形状等属性。

通过选择箭头并使用CAD软件提供的编辑工具进行编辑。

方法二：使用线段和尺寸工具绘制箭头如果CAD软件没有提供专门的箭头工具，你仍然可以使用线段和尺寸工具绘制箭头。

下面以AutoCAD为例，介绍如何使用线段和尺寸工具绘制箭头：1.打开AutoCAD软件并打开你要进行绘图的文件。

2.在绘图工具栏中找到线段工具，一般会显示为一个直线的图标。

3.使用线段工具，在绘图界面中点击两个点绘制一条直线。

4.再次使用线段工具，在绘图界面中点击另外两个点绘制另一条直线，与第一条直线相交。

5.使用尺寸工具，在绘图界面中点击第一条直线上的一个点，然后点击与第一条直线相交的点，绘制一条尺寸线。

6.使用尺寸工具，在绘图界面中点击第二条直线上的一个点，然后点击与第二条直线相交的点，绘制另一条尺寸线。

7.最后，将尺寸线端点和箭头对齐，使其看起来像一个箭头。

方法三：使用CAD软件提供的箭头样本除了手工绘制箭头之外，CAD软件通常也提供了一些箭头样本，你可以直接使用这些样本。

下面以AutoCAD为例，介绍如何使用CAD软件提供的箭头样本：1.打开AutoCAD软件并打开你要进行绘图的文件。

箭头图形怎样使用cad绘制cad绘制箭头
箭头这种图形我们也经常见到，有的在标识中有的在标注中。

其实这个也不算太难，下面就让小编告诉你箭头图形怎样使用cad绘制的方法，一起学习吧。

箭头图形使用cad绘制的方法
在命令栏输入PL，确定，指定起点，指定下一个点，这样就画好了连接箭头的线。

继续上面的操作，我们继续画箭头的三角形部分。

接着上面的指令，输入W，指定起点宽度为6(根据需要)，在指定端点宽度为0，这样，一个箭头就画出来了。

看了箭头图形怎样使用cad绘制的人还看了：
1.怎么用CAD画带引线的箭头
2.cad中如何绘制好箭头图
3.cad怎样绘制箭头
4.怎样用cad绘制箭头图形
感谢您的阅读！。

cad2008如何画箭头线条
在CAD中那种带箭头的线条一般用来指示，那么大家知道cad2008如何画箭头线条吗?下面是店铺整理的cad2008如何画箭头线条的方法，希望能给大家解答。

cad2008画箭头线条的方法：
双击CAD图标，进入CAD软件界面。

点击标注工具栏后面的快速引线，如果你打开软件没标注工具栏，就在上方工具栏处点击鼠标右键，找到标注在前面点击就会显示在工具栏上了。

点击了快速引线后，在要画的起点点击鼠标左键，然后输入你需要的长度，就可以得到指定的长度。

但我们可以发现画出来的线并没有箭头。

那是因为我们还没设置好。

点击画好的线条，双击鼠标左键。

会在左上方弹出个一个对话框，对话框的左边有个滚动条，可以上下拉动。

然后我们把滚动条往下拉，找到一个“箭头大小”这一栏，默认值是2.5，在这里要根据自己的制图比例来调整数值，我这里为了让大家看得更清楚，我就改成了100。

然后敲击回车键，就可以看见箭头出现了。

这里的箭头引线我们还可以修改他的颜色，以便更好的区分。

我们把滚动条往上拉第一栏，点击后面的三角形，会出现一个下拉栏，选择你需要的颜色点击，线条自动就变颜色了。

线条设置完成后点击对话框左上角，一个黑色的小点关闭即可。

cad中的箭头符号该怎么画篇一:怎样在CAD中画箭头?怎么在CAD中画箭头百度搜索〝宁双学好网〞可以订阅哦!你关注的人,决定你看到的世界!!宁双学好网施老师,知名电脑技术设计达人,电脑培训讲师,被评为优秀在线教育自媒体和IT培训博客50强. 主讲课程:电脑办公.平面设计.建筑机械CAD设计.网页设计.影视后期等.下面就听我详细的讲解.一.首先打CAD_的操作界面二.在工具栏中选择多义线命令三.然后在命令行中输入宽度〝W〞,这是让你指定宽度,我们设置成_,敲回车,然后终点宽度设置成0.这样就得到一个箭头.四.也可以一开始将在命令行中把宽度设置成0,然后终点宽度设置成_,然后再设直线的宽度起点和终点都为O.这样也得到一个箭头.篇二:Auto_CAD中怎么画箭头……Auto CAD中怎么画箭头?用于标注尺寸时可在标注样式时将尺寸界限隐藏一个,就可得到单独的箭头了.如果不是用来标注尺寸而想得到单独箭头,最好的办法是选用多段线命令,改变线宽（W）,起点宽些,端点为0,就可得到单独的箭头了.你试试,我就这么用,很方便的.AutoCAD平面中局部放大图怎么画?可以有两种方式啊一种就像楼上所说的,在布局试图里重新建立一个视口（不过不能是圆形,一定得是多边形）,通过改变这个视口的比例来达到缩放的效果.另外一种更加简单,直接在模型空间里（就是你绘图的空间）复制出你要放大的这一部分,然后用〝缩放工具放大后,画个圆,把东西放在里面,把不要的切掉,然后就可以了.这个优点就是你可以使得放大的图像成圆形,就像楼主你贴图上的一样在CAD中标注的文字改变后怎么标公差方法一:利用对象特性的文字替代功能1. 标注配合公差,如_H7/k6先选择尺寸标注命令并选好图元后标注尺寸,再选中刚标注的尺寸,打开对象特性面板,在文字替代一栏中输入_{\H0.6_;\SH7/k6;},回车,可以看到标注已经变了,按Esc退出即可.2. 标注基本偏差,如_H7(+0._1 )先选择尺寸标注命令并选好图元后标注尺寸,再选中刚标注的尺寸,打开对象特性面板,在文字替代一栏中输入_{\H0.6_;\S+._1 ;},回车,可以看到标注已经变了,按Esc退出即可.方法二:利用尺寸标注文字的堆叠命令1. 标注配合公差,如_H7/k6选择尺寸标注命令并选好图元后输入m,回车,可以看到多行文字框,例如输入_H7/k6,然后选中H7/k6,单击堆叠命令按钮（就是多行文字框上面的按钮）,单击确定.2. 标注基本偏差,如_H7(+0._1 )选择尺寸标注命令并选好图元后输入m,回车,可以看到多行文字框,例如输入_H7（那一栏中输入0._5,下偏差那一栏中输入-0._2;同理,如果两个偏差都为负值,如-0._50._,则应在上偏差那一栏中输入-0._5,上偏差那一栏中输入0._.75-075{\H0.7_;\S0;}￠_5+0.3-0\A1;%%c {\H0.7_;\S+3.00;}_0+0-1.5\A1; {\H0.75_;\S01.5;}_0等同于\A1;另种表示为:_0{\H0.75_;\S01.5;}拔模斜度:H后边用0.6与0.7结果一样,全部表示为公差尺寸数字的比例高度或大小. 1/30=2度,1/_.5=_度cad 里面怎么打空心字?1.把TE_TFILL的值设为零,所有的中文字题会打印成空心的te_tfill=0 为空心字 =1为实心2.先消隐一下再找印3.用华文彩云4.选择任何一种字体E_PRESS中的爆炸字体命令将所有线条再炸开后整体并合并,偏移一定的数值就OK 了.@_-CAD空心字制作_-_-_ _:_步骤:1.键入〝Mte_t〞(多行文字)命令,打开〝多行文字编辑器〞,〝字符〞标签里选择一种中文字体,例如综艺体,并输入〝空心字〞三个字.注:字体要选择笔划有宽度的,中英文均可,单线体（如t_t.sh_,gbenor.sh_,gbcbig.sh_等）没有什么效果处理可言（谁说的?）.2.键入〝T_te_p〞（分解文字）命令,选择全部,回车分解所选文字.注:在AutoCAD中,文字属于一类特殊的对象,必须分解成线后,才能对其进行更多的处理.〝T_te_p〞（分解文字）是E_press工具集中的命令（即AutoCAD_中文版菜单栏上的〝快捷工具〞,安装时你必须全部或定制安装才行）,该命令的功能是把文字分解为组成它的直线和圆弧.注意,不要用〝E_plode〞（分解）命令.3.键入〝Trim〞(修剪)命令,框选〝空心字〞,剪掉每个文字笔划内部多余的线条.4.键入〝Boundary〞（建立边界）命令,确认〝高级〞标签下〝对象类型〞里为〝多义线〞选项,按〝拾取点〞按钮,在每个笔划内部逐一点击,回车.注:因修剪后笔划成为许多个独立的零碎直线和圆弧,所以用这个命令再把每一个笔划连成封闭的多义线.注意,该命令的结果,实际上是在原地复制了一份对象,并且颜色变为随层色.可将原对象删除,以免影响操作.另外,对空心字而言,这一步也可不做（做了也无妨,下同）,这里为后面某些字效的处理做准备.5.在屏幕上框选〝背景字〞,按〝Ctrl+1〞,打开〝对象特性〞对话框,在〝颜色〞栏里,选择一种颜色,或者单击右侧的下拉箭头,选〝其它〞,这里有更多的颜色可供选择.字体放大（有宽度的字体）,用多线段命令描写.HZFS.sh_ 空心仿宋HZHT.sh_ 空心黑体其它的你自己找下.把大字体设置成他们就行了.不过HZFS.sh_显示的〝级〞字少左上角的撇折 .篇三:cad中划箭头方向指示线方法CAD中划箭头方向指示线方法·一. 用多义线命令命令行输入:pline（回车）输入〝第一点位置〞（回车）输入W（回车）输入〝你想要的宽度〞（回车）输入0（回车）输入〝第二点位置〞（回车）到此,箭头画完.二.用炸开命令线型标注中有箭头选项,选中（这点你应该会,因为你没有问）随意标注两点,得到带箭头的尺寸线,选择后炸开,得到箭头.三.用lisp语言编程序画省略因为有朋友已经做的很好,我没有必要自做多情.四.纯粹的笨方法自己绘制箭头形状,然后填充.五.更笨的方法在别的文件中找一个箭头,复制过来.六.最丢人的方法让别人帮你画一个.提醒朋友:对于常用的细部的东西或者图形最好制作图块文件保存,不要单纯做图块保存.两者是有区别的前者的文件可以在任何CAD图形中插入,后者只能在当前图形中插入.。

CAD中绘制方向箭头和符号的方法与技巧在CAD设计中，方向箭头和符号是非常常见的元素之一。

它们能够有效地传递信息和指示方向，使设计更加清晰明了。

本文将介绍如何在CAD中绘制方向箭头和符号的方法与技巧。

首先，我们需要选择合适的绘制工具。

在CAD软件中，通常有多种工具可供选择，例如线段工具、多段线工具、圆弧工具等。

根据具体需要，选择最适合的工具进行绘制。

绘制直线箭头时，可以使用线段工具。

首先选择线段工具，并指定起点和终点，确定箭头的长度和方向。

然后，在箭头的终点位置，使用CAD软件提供的箭头符号库，选择合适的箭头类型并插入。

再利用CAD软件的编辑功能，调整箭头的大小和方向。

若需要绘制带有特殊曲线或角度的箭头，则可以使用多段线工具或圆弧工具。

根据箭头的形状，选择合适的工具进行绘制。

在绘制过程中，需要注意控制线条的曲度和角度，以保证箭头符号的清晰可辨。

对于绘制特殊形状或复杂箭头的情况，可以先在草图软件中设计好箭头的形状，然后将其导入到CAD软件中。

在CAD软件中，可以将导入的图形进行放大、缩小、旋转等操作，以适应实际设计的要求。

这种方法可以提高绘图的精度和效率。

除了直接绘制箭头外，CAD软件还提供了一些预定义的方向箭头样式和符号库。

在绘图界面中，可以选择相关的符号库，并将其插入到设计图纸中。

这些预定义的符号库包含了各种常见的箭头符号，可以满足不同设计场景的需求。

同时，也可以根据需要对这些符号进行编辑和调整，以适应具体的设计要求。

在绘制方向箭头和符号时，还需要注意一些细节。

首先，箭头的大小和比例应与设计图纸保持一致。

其次，在绘制时应注意控制线条的粗细和颜色，使其与其他图形元素相协调。

同时，在方向箭头和符号的标注上，应选择清晰易读的字体，并根据实际需要调整字体的大小。

绘制方向箭头和符号时，还可以利用CAD软件提供的对齐和镜像功能，以提高绘图的效率和准确度。

通过对齐功能，可以保证绘制的箭头符号沿着设计要点的方向排列整齐。
