泄洪排沙洞出口洞内砼衬砌施工方案
一、前言
泄洪排沙洞是一种用于水利工程的重要设施，其出口洞内砼衬砌施工对于确保
设施的安全和稳定具有重要意义。
本文将重点介绍泄洪排沙洞出口洞内砼衬砌的施工方案。
二、施工准备
在进行砼衬砌施工之前，需要做好以下准备工作： 1. 确保施工区域清理干净，
无杂物； 2. 检查砼模板和支撑结构的稳定性； 3. 准备好混凝土材料，包括水泥、
骨料、砂等； 4. 安排好施工人员和相关设备。
三、施工步骤
1. 砼模板安装
1.根据设计要求，安装好砼模板，并进行调整和固定。
2.检查模板的平整度和垂直度，确保其符合要求。
2. 砼搅拌和浇捣
1.将预先准备好的水泥、骨料、砂按照一定比例放入搅拌机中进行搅拌，
保证混凝土质量。
2.将搅拌好的混凝土倒入模板中，使用振捣机进行浇捣，确保混凝土的
密实性和均匀性。
3. 硬化和养护
1.混凝土浇捣完毕后，需要进行适当的养护，包括湿润养护和避免外力
破坏。
2.按照相关标准和要求，确定混凝土养护周期，保证砼衬砌工程的质量。
四、施工质量控制
1.施工过程中要定期进行质量检查，确保砼衬砌的尺寸和平整度符合要
求。
2.针对施工中出现的问题及时处理，确保砼衬砌施工的质量和进度。
3.完工后进行验收，合格后方可移交使用。
五、总结
泄洪排沙洞出口洞内砼衬砌施工是水利工程中重要的一环，施工方案的合理性和质量控制直接影响工程的安全和稳定。
通过本文介绍的施工方案及注意事项，希望能够为相关工程的施工提供一定的参考和指导。

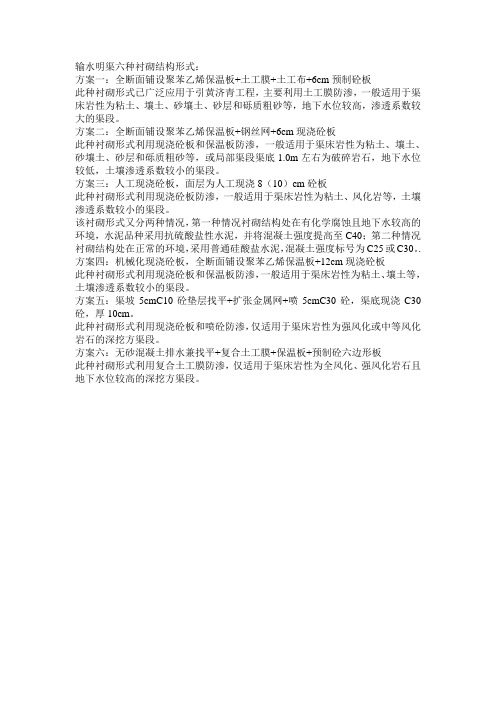

输水明渠六种衬砌结构形式：
方案一：全断面铺设聚苯乙烯保温板+土工膜+土工布+6cm预制砼板
此种衬砌形式已广泛应用于引黄济青工程，主要利用土工膜防渗，一般适用于渠床岩性为粘土、壤土、砂壤土、砂层和砾质粗砂等，地下水位较高，渗透系数较大的渠段。
方案二：全断面铺设聚苯乙烯保温板+钢丝网+6cm现浇砼板
此种衬砌形式利用现浇砼板和保温板防渗，一般适用于渠床岩性为粘土、壤土、砂壤土、砂层和砾质粗砂等，或局部渠段渠底1.0m左右为破碎岩石，地下水位较低，土壤渗透系数较小的渠段。
方案三：人工现浇砼板，面层为人工现浇8（10）cm砼板
此种衬砌形式利用现浇砼板防渗，一般适用于渠床岩性为粘土、风化岩等，土壤渗透系数较小的渠段。
该衬砌形式又分两种情况，第一种情况衬砌结构处在有化学腐蚀且地下水较高的环境，水泥品种采用抗硫酸盐性水泥，并将混凝土强度提高至C40；第二种情况衬砌结构处在正常的环境，采用普通硅酸盐水泥，混凝土强度标号为C25或C30。
. 方案四：机械化现浇砼板，全断面铺设聚苯乙烯保温板+12cm现浇砼板
此种衬砌形式利用现浇砼板和保温板防渗，一般适用于渠床岩性为粘土、壤土等，土壤渗透系数较小的渠段。
方案五：渠坡5cmC10砼垫层找平+扩张金属网+喷5cmC30砼，渠底现浇C30砼，厚10cm。
此种衬砌形式利用现浇砼板和喷砼防渗，仅适用于渠床岩性为强风化或中等风化岩石的深挖方渠段。
方案六：无砂混凝土排水兼找平+复合土工膜+保温板+预制砼六边形板
此种衬砌形式利用复合土工膜防渗，仅适用于渠床岩性为全风化、强风化岩石且地下水位较高的深挖方渠段。
水利灌溉渠道工程中衬砌混凝土施工技术新疆巴音郭楞蒙古自治州库尔勒市邮编：841000摘要：水利工程的建设关系到社会正常发展以及秩序的维护，尤其是灌溉性的水利渠道构建，更是会对经济产生直接影响，因此，在实际施工的过程，需要加强水利工程质量的把控，增加施工的合理性［1］。
传统的水利灌溉渠道施工一般采用单向的建设方式，结合对应的堆砌需求和标准，制定衬砌混凝土施工进度，形成工程的搭建。
这种方式虽然可以完成预期的施工目标和任务，但是过程中极容易受到外部因素的影响，再加上部分工程的建设节点、工程框架设计不合理，产生问题，拖慢工程进度的同时，埋下安全隐患［2］。
关键词：水利灌溉渠道；工程；衬砌混凝土；施工技术引言为解决上述问题，对水利灌溉渠道工程中衬砌混凝土施工技术进行分析和研究。
考虑到最终测试结果的真实可靠，选择实际工程作为测试研究背景，针对水利工程中日常出现的问题，调整衬砌混凝土的处理位置，结合新型建设及技术，逐步构建一个更为灵活、多变的施工框架，最大程度降低施工误差，营造安全、稳定的工程环境，增加衬砌混凝土施工的针对性，为后续的施工维护奠定坚实基础［3］。
文章旨在探索水利工程渠道施工中衬砌混凝土技术，以提高渠道的耐久性和可靠性。
采用文献总结法分析了水利渠道项目建设中衬砌混凝土技术工艺流程，并针对技术应用中混凝土配合比不合理、施工过程中振捣不均匀、模板不规范、坍落度不足或过高及养护不及时或不充分等问题，提出相关质量控制要点，不仅能显著提高水利工程渠道衬砌混凝土的质量和性能，保证渠道使用寿命和稳定性，还为水利工程渠道衬砌混凝土技术的实际应用提供了重要的参考和指导。
1 水利灌溉渠道衬砌混凝土施工技术1.1 保温板安装搭接在对水利灌溉渠道衬砌混凝土施工技术分析之前，需要针对水利灌溉渠道的施工长度和范围，进行内衬保温板的安装和搭接。
在斜坡顶部注浆，施工人员应认真按照施工公司的程序进行施工；在积极开展施工单位的后续工作后，提高混凝土的浇筑质量；在边坡混凝土施工中，操作者可以采用两种方式的三块砌体施工单位，以提高混凝土板结构的完整性，并提高渠道工程施工质量。

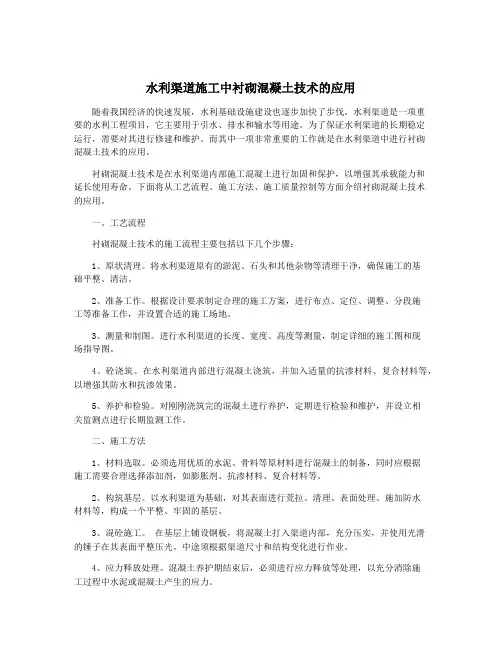

水利渠道施工中衬砌混凝土技术的应用随着我国经济的快速发展，水利基础设施建设也逐步加快了步伐。
水利渠道是一项重要的水利工程项目，它主要用于引水、排水和输水等用途。
为了保证水利渠道的长期稳定运行，需要对其进行修建和维护。
而其中一项非常重要的工作就是在水利渠道中进行衬砌混凝土技术的应用。
衬砌混凝土技术是在水利渠道内部施工混凝土进行加固和保护，以增强其承载能力和延长使用寿命。
下面将从工艺流程、施工方法、施工质量控制等方面介绍衬砌混凝土技术的应用。
一、工艺流程衬砌混凝土技术的施工流程主要包括以下几个步骤：1、原状清理。
将水利渠道原有的淤泥、石头和其他杂物等清理干净，确保施工的基础平整、清洁。
2、准备工作。
根据设计要求制定合理的施工方案，进行布点、定位、调整、分段施工等准备工作，并设置合适的施工场地。
3、测量和制图。
进行水利渠道的长度、宽度、高度等测量，制定详细的施工图和现场指导图。
4、砼浇筑。
在水利渠道内部进行混凝土浇筑，并加入适量的抗渗材料、复合材料等，以增强其防水和抗渗效果。
5、养护和检验。
对刚刚浇筑完的混凝土进行养护，定期进行检验和维护，并设立相关监测点进行长期监测工作。
二、施工方法1、材料选取。
必须选用优质的水泥、骨料等原材料进行混凝土的制备，同时应根据施工需要合理选择添加剂，如膨胀剂、抗渗材料、复合材料等。
2、构筑基层。
以水利渠道为基础，对其表面进行荒拉、清理、表面处理、施加防水材料等，构成一个平整、牢固的基层。
3、混砼施工。
在基层上铺设钢板，将混凝土打入渠道内部，充分压实，并使用光滑的锤子在其表面平整压光。
中途须根据渠道尺寸和结构变化进行作业。
4、应力释放处理。
混凝土养护期结束后，必须进行应力释放等处理，以充分消除施工过程中水泥或混凝土产生的应力。
三、施工质量控制1、混凝土质量控制。
要保证混凝土的配合比例准确、成分合理、浇筑和养护方法正确，充分达到设计要求和标准规范。
2、施工工艺控制。
遵循规范要求，稳步推进施工进度，按标准进行检验。

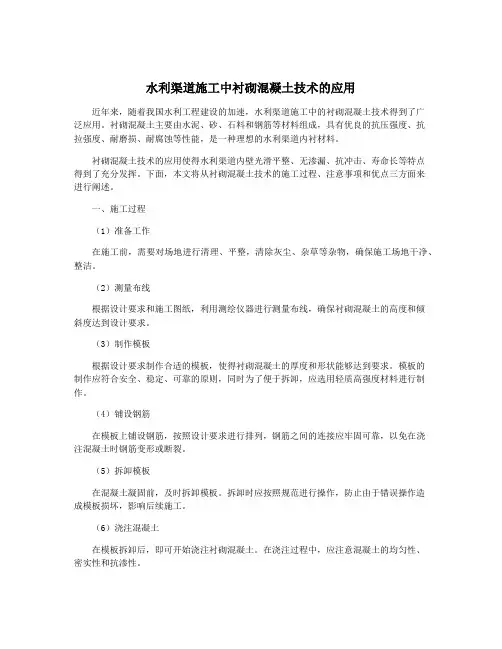

水利渠道施工中衬砌混凝土技术的应用近年来，随着我国水利工程建设的加速，水利渠道施工中的衬砌混凝土技术得到了广泛应用。
衬砌混凝土主要由水泥、砂、石料和钢筋等材料组成，具有优良的抗压强度、抗拉强度、耐磨损、耐腐蚀等性能，是一种理想的水利渠道内衬材料。
衬砌混凝土技术的应用使得水利渠道内壁光滑平整、无渗漏、抗冲击、寿命长等特点得到了充分发挥。
下面，本文将从衬砌混凝土技术的施工过程、注意事项和优点三方面来进行阐述。
一、施工过程（1）准备工作在施工前，需要对场地进行清理、平整，清除灰尘、杂草等杂物，确保施工场地干净、整洁。
（2）测量布线根据设计要求和施工图纸，利用测绘仪器进行测量布线，确保衬砌混凝土的高度和倾斜度达到设计要求。
（3）制作模板根据设计要求制作合适的模板，使得衬砌混凝土的厚度和形状能够达到要求。
模板的制作应符合安全、稳定、可靠的原则，同时为了便于拆卸，应选用轻质高强度材料进行制作。
（4）铺设钢筋在模板上铺设钢筋，按照设计要求进行排列，钢筋之间的连接应牢固可靠，以免在浇注混凝土时钢筋变形或断裂。
（5）拆卸模板在混凝土凝固前，及时拆卸模板。
拆卸时应按照规范进行操作，防止由于错误操作造成模板损坏，影响后续施工。
（6）浇注混凝土在模板拆卸后，即可开始浇注衬砌混凝土。
在浇注过程中，应注意混凝土的均匀性、密实性和抗渗性。
在混凝土表面刚浇注时，应及时进行抹平操作，以达到表面光滑，无裂纹的效果。
抹平操作应在混凝土尚未硬化前完成，以便达到最佳效果。
二、注意事项（1）施工环境衬砌混凝土施工应在干燥、无风、无霜、无雨的环境中进行。
此外，在施工过程中还应注意人员和设备的安全，避免事故的发生。
在混凝土浇筑过程中，应防止混凝土中的空气泡和松散石料存在，首先，在混凝土浇注前应进行振动操作，保证混凝土中的空隙能够被排除；其次，在混凝土浇注时应注意浇注速度、压实度和厚度的控制。
搅拌混凝土应注意混凝土水、砂、石料的比例，以及搅拌时间和搅拌速度的控制。

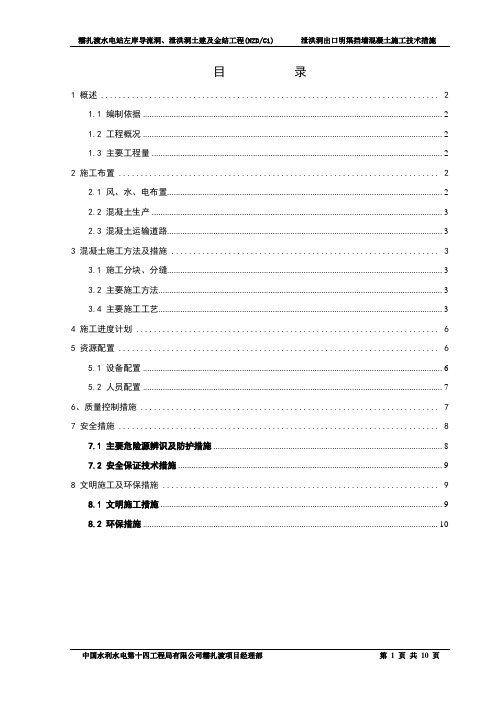

目录1 概述 (2)1.1 编制依据 (2)1.2 工程概况 (2)1.3 主要工程量 (2)2 施工布置 (2)2.1 风、水、电布置 (2)2.2 混凝土生产 (3)2.3 混凝土运输道路 (3)3 混凝土施工方法及措施 (3)3.1 施工分块、分缝 (3)3.2 主要施工方法 (3)3.4 主要施工工艺 (3)4 施工进度计划 (6)5 资源配置 (6)5.1 设备配置 (6)5.2 人员配置 (7)6、质量控制措施 (7)7 安全措施 (8)7.1 主要危险源辨识及防护措施 (8)7.2 安全保证技术措施 (9)8 文明施工及环保措施 (9)8.1 文明施工措施 (9)8.2 环保措施 (10)泄洪洞出口明渠0+834.327～0+834.327左侧挡墙混凝土施工技术措施1 概述1.1 编制依据泄洪洞出口明渠挡墙混凝土施工技术措施的主要编制依据为为设计图纸和设计通知单，并参考招投标文件以及相应施工技术规范。
主要依据如下：1、《左岸泄洪隧洞出口明渠及挑流鼻坎布置图（1/2~2/2）》；2、《左岸泄洪隧洞出口明渠钢筋图》；3、《设计通知单第2008-091号》；注：设计技术要求，详见该书1.2 工程概况由于670上坝公路左岸泄洪洞出口至635公路结合点路段需跨越冲沟，且地形狭窄，需在此处布置公路挡墙。
经过设计修改后，将泄洪洞出口明渠左侧0+834.327～0+864.327段调整为衡重式挡土墙。
挡土墙高26.75m～20.636m，顶部宽1.5m，底部宽6.3m～7.0m，挡墙边坡坡比为1:0.35，挡墙左侧过流面为1m厚C9055抗冲耐磨混凝土，外侧为C25常态混凝土。
1.3 主要工程量该措施主要针对左岸泄洪隧洞出口明渠左泄0+834.327～左泄0+864.327段左侧挡墙混凝土浇筑编写，主要工程量有：钢筋制安、止水制安、混凝土浇筑等。
主要工程量见表12 施工布置2.1 风、水、电布置施工风、水、电布置使用泄洪洞出口明渠及挑流鼻坎开挖支护施工时布置的管路和线路，根据混凝土施工需要，再对管路和线路进行适当的延伸和接取。

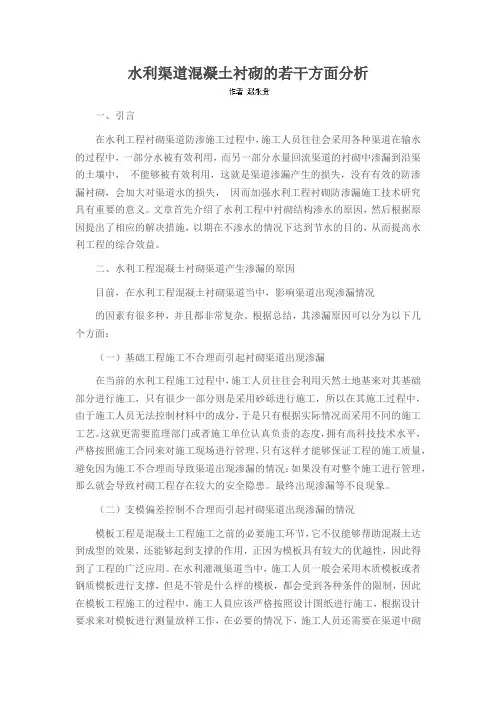

水利渠道混凝土衬砌的若干方面分析一、引言在水利工程衬砌渠道防渗施工过程中，施工人员往往会采用各种渠道在输水的过程中，一部分水被有效利用，而另一部分水量回流渠道的衬砌中渗漏到沿渠的土壤中，不能够被有效利用，这就是渠道渗漏产生的损失，没有有效的防渗漏衬砌，会加大对渠道水的损失，因而加强水利工程衬砌防渗漏施工技术研究具有重要的意义。
文章首先介绍了水利工程中衬砌结构渗水的原因，然后根据原因提出了相应的解决措施，以期在不渗水的情况下达到节水的目的，从而提高水利工程的综合效益。
二、水利工程混凝土衬砌渠道产生渗漏的原因目前，在水利工程混凝土衬砌渠道当中，影响渠道出现渗漏情况的因素有很多种，并且都非常复杂。
根据总结，其渗漏原因可以分为以下几个方面：（一）基础工程施工不合理而引起衬砌渠道出现渗漏在当前的水利工程施工过程中，施工人员往往会利用天然土地基来对其基础部分进行施工，只有很少一部分则是采用砂砾进行施工，所以在其施工过程中，由于施工人员无法控制材料中的成分，于是只有根据实际情况而采用不同的施工工艺。
这就更需要监理部门或者施工单位认真负责的态度，拥有高科技技术水平，严格按照施工合同来对施工现场进行管理，只有这样才能够保证工程的施工质量，避免因为施工不合理而导致渠道出现渗漏的情况：如果没有对整个施工进行管理，那么就会导致衬砌工程存在较大的安全隐患。
最终出现渗漏等不良现象。
（二）支模偏差控制不合理而引起衬砌渠道出现渗漏的情况模板工程是混凝土工程施工之前的必要施工环节，它不仅能够帮助混凝土达到成型的效果，还能够起到支撑的作用，正因为模板具有较大的优越性，因此得到了工程的广泛应用。
在水利灌溉渠道当中，施工人员一般会采用木质模板或者钢质模板进行支撑，但是不管是什么样的模板，都会受到各种条件的限制，因此在模板工程施工的过程中，施工人員应该严格按照设计图纸进行施工，根据设计要求来对模板进行测量放样工作，在必要的情况下，施工人员还需要在渠道中砌筑一个之母形式，并在其中设置多个控制点。

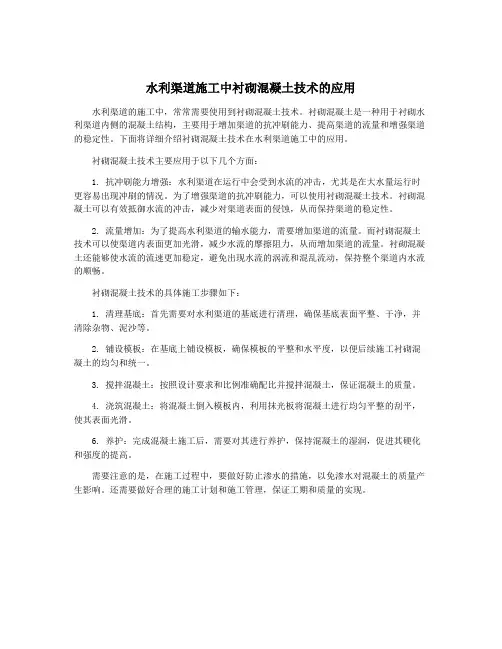

水利渠道施工中衬砌混凝土技术的应用
水利渠道的施工中，常常需要使用到衬砌混凝土技术。
衬砌混凝土是一种用于衬砌水利渠道内侧的混凝土结构，主要用于增加渠道的抗冲刷能力、提高渠道的流量和增强渠道的稳定性。
下面将详细介绍衬砌混凝土技术在水利渠道施工中的应用。
衬砌混凝土技术主要应用于以下几个方面：
1. 抗冲刷能力增强：水利渠道在运行中会受到水流的冲击，尤其是在大水量运行时更容易出现冲刷的情况。
为了增强渠道的抗冲刷能力，可以使用衬砌混凝土技术。
衬砌混凝土可以有效抵御水流的冲击，减少对渠道表面的侵蚀，从而保持渠道的稳定性。
2. 流量增加：为了提高水利渠道的输水能力，需要增加渠道的流量。
而衬砌混凝土技术可以使渠道内表面更加光滑，减少水流的摩擦阻力，从而增加渠道的流量。
衬砌混凝土还能够使水流的流速更加稳定，避免出现水流的涡流和混乱流动，保持整个渠道内水流的顺畅。
衬砌混凝土技术的具体施工步骤如下：
1. 清理基底：首先需要对水利渠道的基底进行清理，确保基底表面平整、干净，并清除杂物、泥沙等。
2. 铺设模板：在基底上铺设模板，确保模板的平整和水平度，以便后续施工衬砌混凝土的均匀和统一。
3. 搅拌混凝土：按照设计要求和比例准确配比并搅拌混凝土，保证混凝土的质量。
4. 浇筑混凝土：将混凝土倒入模板内，利用抹光板将混凝土进行均匀平整的刮平，使其表面光滑。
6. 养护：完成混凝土施工后，需要对其进行养护，保持混凝土的湿润，促进其硬化和强度的提高。
需要注意的是，在施工过程中，要做好防止渗水的措施，以免渗水对混凝土的质量产生影响。
还需要做好合理的施工计划和施工管理，保证工期和质量的实现。
水利工程中农田灌溉防渗渠道衬砌技术措施分析
农田灌溉防渗渠道衬砌技术措施是保证灌溉水源到达农田的重要环节，主要包括以下
几个方面：
1. 渠底整平：在进行渠道衬砌之前，需要对渠底进行整平。
首先清除积水、泥沙等
杂物，保持渠底干燥和清洁，以便于后续施工。
2. 渠底垫层：为了加固渠底，防止渠底的渗漏，常常在渠底铺设一层较厚的垫层。
垫层通常采用砂石料，根据具体情况选择合适的厚度。
垫层可提供更好的支撑和抗渗能
力。
3. 渠道衬砌材料的选择：常用的衬砌材料有混凝土、水泥砂浆、砖砌、石条砌、沥
青等。
根据渠道的具体情况、设计要求和经济成本，选择合适的衬砌材料。
通常应选择耐
久性好、抗渗能力强、施工方便的材料。
4. 衬砌结构形式：根据渠道的宽度、水流速度等因素，选择合适的衬砌结构形式。
常见的结构形式有抹面砌、砌块式、抛砌式等。
抹面砌适用于渠宽较小、水流较慢的情况；砌块式适用于渠宽较大、水流较快的情况；抛砌式适用于渠宽较大、水流较慢的情况。
5. 衬砌施工工艺：衬砌施工过程中，应保证衬砌材料的质量和施工工艺的规范。
施
工过程中要注意控制材料配合比、控制施工厚度、保持施工面的湿润等。
根据具体情况，
可以采用模板或者不采用模板进行衬砌施工。
农田灌溉防渗渠道衬砌技术措施的选择和实施要根据具体情况进行，考虑到渠道的宽度、水流速度、地质条件等因素。
通过合理的衬砌技术措施，可以有效地防止渠道的渗漏，保证灌溉水源到达农田，提高农田的灌溉效果和产量。

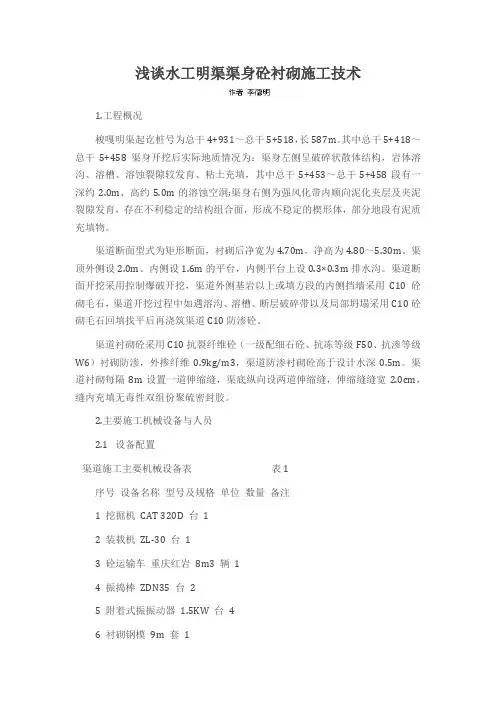

浅谈水工明渠渠身砼衬砌施工技术1.工程概况梭嘎明渠起讫桩号为总干4+931～总干5+518，长587m。
其中总干5+418～总干5+458渠身开挖后实际地质情况为：渠身左侧呈破碎状散体结构，岩体溶沟、溶槽、溶蚀裂隙较发育、粘土充填，其中总干5+453～总干5+458段有一深约2.0m、高约5.0m的溶蚀空洞;渠身右侧为强风化带内顺向泥化夹层及夹泥裂隙发育，存在不利稳定的结构组合面，形成不稳定的楔形体，部分地段有泥质充填物。
渠道断面型式为矩形断面，衬砌后净宽为4.70m，净高为4.80～5.30m。
渠顶外侧设2.0m、内侧设1.6m的平台，内侧平台上设0.3×0.3m排水沟。
渠道断面开挖采用控制爆破开挖，渠道外侧基岩以上或填方段的内侧挡墙采用C10砼砌毛石，渠道开挖过程中如遇溶沟、溶槽、断层破碎带以及局部坍塌采用C10砼砌毛石回填找平后再浇筑渠道C10防渗砼。
渠道衬砌砼采用C10抗裂纤维砼（一级配细石砼、抗冻等级F50、抗渗等级W6）衬砌防渗，外掺纤维0.9kg/m3，渠道防渗衬砌砼高于设计水深0.5m。
渠道衬砌每隔8m设置一道伸缩缝，渠底纵向设两道伸缩缝，伸缩缝缝宽2.0cm，缝内充填无毒性双组份聚硫密封胶。
2.主要施工机械设备与人员2.1 设备配置渠道施工主要机械设备表表1序号设备名称型号及规格单位数量备注1 挖掘机CAT 320D 台12 装载机ZL-30 台13 砼运输车重庆红岩8m3 辆14 振捣棒ZDN35 台25 附着式振振动器1.5KW 台46 衬砌钢模9m 套17 手推车台38 电焊机BX1-330 台19 手风钻Y18 台210 空压机2.8m3 台22.2 人员配置项目副经理兼作业队长1人、技术主管1人、技术员1人（兼质量员、安全员）、施工员1人。
砼施工班配置班长1人、模板工8人、砼现场运输及入仓工4人、振捣工2人、电工1人。
3.施工技术总结3.1 模板渠道衬砌砼模板均采用自制钢模台车，衬砌台车纵向分6节，每节长1.5m，每2节拼成一个整体。
