模具设计师理论B试卷及答案

模具设计师培训班理论样题（一）单位姓名 得分一、单项选择题（每题0・5分，共60分）1.下列选项中没有正确表述职业道德范畴特点的是（）。

A 、范围上的有限性 B 、内容上的稳定性 C 、遵循上的随意性2. 市场经济条件下，职业道德最终将对企业起到（ A 、决策科学化B 、提高竞争力3. 下列选项中属于企业文化功能的是（）。

）的作用。

C 、决定经济效益 C 、歌舞娱乐D 、形式上的多样性 D^决定前途于命运 D 、社会交际4.职业道德通过（），起着增强企业凝聚力的作用。

A 、协调员工之间的关系B 、增加职工福利C 、为员创造发展空间D 、调节企业与社会的关系5.正确阐述职业道德与人的事业的关系的选项是（）。

A 、没有职业道德的人不会获得成功B 、要取得事业的成功，前捉条件是要有职业道德C 、事业成功的人往往并不需要较高的职业道德D 、职业道德是人获得成功的重要条件 6. 职业道德活动中，对客人做到（）是符合语言规范的具体要求的。

A 、言语细致，反复介绍E 、语速要快，不浪费客人时间 C 、用尊称，不用忌语D 、语气严肃，维护自尊7. 职工对企业诚实守信应该做到的是（）。

A 、忠诚所属企业，始终把企业利益放在第一位B 、维护企业信誉，树立质量意识和服务意识C 、保守企业秘密，不对外谈论企业之事D 、完成本职工作即可，谋划企业发展自有人做8. 下列关于勤劳节俭的论述中，不正确的选项是（）。

A 、勤劳节俭是促进经济和社会发展的需要B 、勤劳是现代社会需要的，而节俭则不宜提倡C 、勤劳和节俭符合可持续发展的要求D 、节俭有利于节省资源，但与捉高生产力无关9. 人一机系统是指人和机器、装置、工具和（）等组成的以完成某项生产任务的系统。

A 、气象条件B 、地质条件C 、作业环境条件D 、地理条件 10. 人对物体的明视程度与（）有关。

A 、通风条件B 、设备排列C 、周围环境温度D 、周围环境颜色11. 噪声在（）分贝以上时，会使人产生晕眩、呕吐、恐惧、视觉模糊等现象。

模具试题答案及解析一、单项选择题（每题2分，共20分）1. 模具设计中，以下哪个因素对模具的寿命影响最大？A. 材料选择B. 加工精度C. 模具结构设计D. 模具维护答案：C解析：模具结构设计是影响模具寿命的最主要因素，合理的结构设计可以提高模具的耐用性和可靠性，减少磨损和故障。

2. 冷冲压模具中，以下哪个部件是用于引导材料进入模具？A. 导柱B. 导套C. 导板答案：C解析：导板是冷冲压模具中用于引导材料进入模具的部件，确保材料正确定位和成型。

3. 注塑模具中，以下哪个部件是用于控制塑料流动方向的？A. 浇口B. 冷却系统C. 顶针D. 滑块答案：A解析：浇口是注塑模具中用于控制塑料流动方向的部件，它决定了塑料充填模具的路径和速度。

4. 在模具制造中，以下哪种加工方法适用于加工硬质合金材料？A. 车削C. 磨削D. 电火花加工答案：D解析：电火花加工是一种非接触式加工方法，适用于加工硬质合金等难以用传统机械加工方法加工的材料。

5. 以下哪种热处理方法可以提高模具的硬度和耐磨性？A. 退火B. 正火C. 淬火D. 回火答案：C解析：淬火是一种热处理方法，通过快速冷却使材料表面形成马氏体，从而提高硬度和耐磨性。

6. 在模具设计中，以下哪个参数是影响模具强度的关键因素？A. 材料的弹性模量B. 材料的屈服强度C. 模具的几何尺寸D. 模具的工作温度答案：B解析：材料的屈服强度是影响模具强度的关键因素，它决定了模具在受到外力作用时的变形和破坏能力。

7. 以下哪种模具适用于生产大型塑料制品？A. 压缩模具B. 注塑模具C. 传递模具D. 热流道模具答案：B解析：注塑模具适用于生产大型塑料制品，因为它可以快速、高效地生产出形状复杂的制品。

8. 在模具制造中，以下哪种测量方法可以用于检测模具表面的粗糙度？A. 三坐标测量B. 激光扫描C. 粗糙度仪D. 硬度计答案：C解析：粗糙度仪是一种专门用于检测模具表面粗糙度的测量工具，可以准确测量表面的微观不平度。

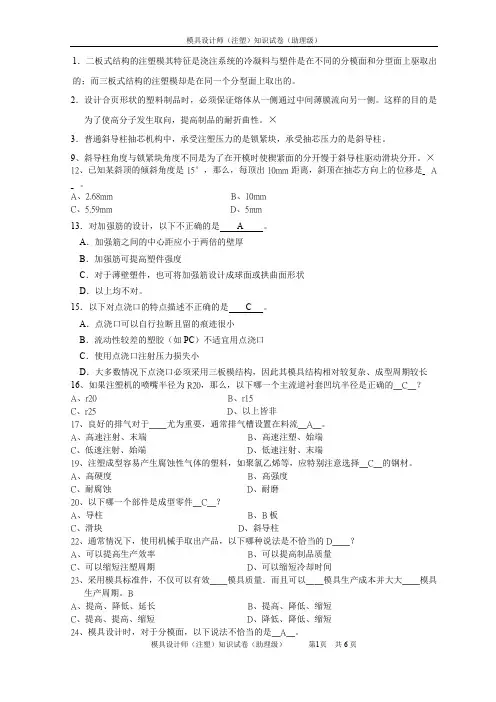

1．二板式结构的注塑模其特征是浇注系统的冷凝料与塑件是在不同的分模面和分型面上驱取出的；而三板式结构的注塑模却是在同一个分型面上取出的。

2．设计合页形状的塑料制品时，必须保证熔体从一侧通过中间薄膜流向另一侧。

这样的目的是为了使高分子发生取向，提高制品的耐折曲性。

×3．普通斜导柱抽芯机构中，承受注塑压力的是锁紧块，承受抽芯压力的是斜导柱。

9、斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。

×12、已知某斜顶的倾斜角度是15°，那么，每顶出10mm距离，斜顶在抽芯方向上的位移是ˍA ˍ。

A、2.68mmB、10mmC、5.59mmD、5mm13．对加强筋的设计，以下不正确的是 A 。

A．加强筋之间的中心距应小于两倍的壁厚B．加强筋可提高塑件强度C．对于薄壁塑件，也可将加强筋设计成球面或拱曲面形状D．以上均不对。

15．以下对点浇口的特点描述不正确的是 C 。

A．点浇口可以自行拉断且留的痕迹很小B．流动性较差的塑胶（如PC）不适宜用点浇口C．使用点浇口注射压力损失小D．大多数情况下点浇口必须采用三板模结构，因此其模具结构相对较复杂、成型周期较长16、如果注塑机的喷嘴半径为R20，那么，以下哪一个主流道衬套凹坑半径是正确的ˍCˍ？A、r20B、r15C、r25D、以上皆非17、良好的排气对于ˍˍ尤为重要，通常排气槽设置在料流ˍAˍ。

A、高速注射、末端B、高速注塑、始端C、低速注射、始端D、低速注射、末端19、注塑成型容易产生腐蚀性气体的塑料，如聚氯乙烯等，应特别注意选择ˍCˍ的钢材。

A、高硬度B、高强度C、耐腐蚀D、耐磨20、以下哪一个部件是成型零件ˍCˍ？A、导柱B、B板C、滑块D、斜导柱22、通常情况下，使用机械手取出产品，以下哪种说法是不恰当的Dˍˍ？A、可以提高生产效率B、可以提高制品质量C、可以缩短注塑周期D、可以缩短冷却时间23、采用模具标准件，不仅可以有效ˍˍ模具质量．而且可以ˍˍ模具生产成本并大大ˍˍ模具生产周期。

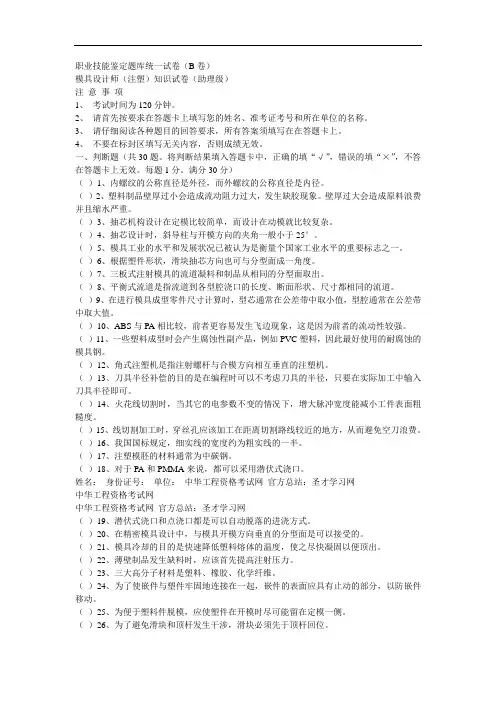

职业技能鉴定题库统一试卷（B卷）模具设计师（注塑）知识试卷（助理级）注意事项1、考试时间为120分钟。

2、请首先按要求在答题卡上填写您的姓名、准考证考号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，所有答案须填写在在答题卡上。

4、不要在标封区填写无关内容，否则成绩无效。

一、判断题（共30题。

将判断结果填入答题卡中，正确的填“√”，错误的填“×”，不答在答题卡上无效。

每题1分。

满分30分）（）1、内螺纹的公称直径是外径，而外螺纹的公称直径是内径。

（）2、塑料制品壁厚过小会造成流动阻力过大，发生缺胶现象。

壁厚过大会造成原料浪费并且缩水严重。

（）3、抽芯机构设计在定模比较简单，而设计在动模就比较复杂。

（）4、抽芯设计时，斜导柱与开模方向的夹角一般小于25°。

（）5、模具工业的水平和发展状况已被认为是衡量个国家工业水平的重要标志之一。

（）6、根据塑件形状，滑块抽芯方向也可与分型面成一角度。

（）7、三板式注射模具的流道凝料和制品从相同的分型面取出。

（）8、平衡式流道是指流道到各型腔浇口的长度、断面形状、尺寸都相同的流道。

（）9、在进行模具成型零件尺寸计算时，型芯通常在公差带中取小值，型腔通常在公差带中取大值。

（）10、ABS与PA相比较，前者更容易发生飞边现象，这是因为前者的流动性较强。

（）11、一些塑料成型时会产生腐蚀性副产品，例如PVC塑料，因此最好使用的耐腐蚀的模具钢。

（）12、角式注塑机是指注射螺杆与合模方向相互垂直的注塑机。

（）13、刀具半径补偿的目的是在编程时可以不考虑刀具的半径，只要在实际加工中输入刀具半径即可。

（）14、火花线切割时，当其它的电参数不变的情况下，增大脉冲宽度能减小工件表面粗糙度。

（）15、线切割加工时，穿丝孔应该加工在距离切割路线较近的地方，从而避免空刀浪费。

（）16、我国国标规定，细实线的宽度约为粗实线的一半。

（）17、注塑模胚的材料通常为中碳钢。

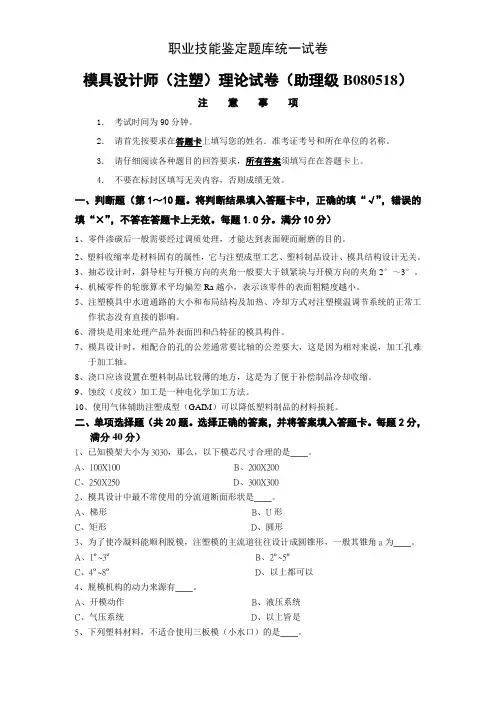

职业技能鉴定题库统一试卷模具设计师（注塑）理论试卷（助理级B080518）注意事项1．考试时间为90分钟。

2．请首先按要求在答题卡上填写您的姓名．准考证考号和所在单位的名称。

3．请仔细阅读各种题目的回答要求，所有答案须填写在在答题卡上。

4．不要在标封区填写无关内容，否则成绩无效。

一、判断题（第1～10题。

将判断结果填入答题卡中，正确的填“√”，错误的填“×”，不答在答题卡上无效。

每题1.0分。

满分10分）1、零件渗碳后一般需要经过调质处理，才能达到表面硬而耐磨的目的。

2、塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。

3、抽芯设计时，斜导柱与开模方向的夹角一般要大于锁紧块与开模方向的夹角2°～3°。

4、机械零件的轮廓算术平均偏差Ra越小，表示该零件的表面粗糙度越小。

5、注塑模具中水道通路的大小和布局结构及加热、冷却方式对注塑模温调节系统的正常工作状态没有直接的影响。

6、滑块是用来处理产品外表面凹和凸特征的模具构件。

7、模具设计时，相配合的孔的公差通常要比轴的公差要大，这是因为相对来说，加工孔难于加工轴。

8、浇口应该设置在塑料制品比较薄的地方，这是为了便于补偿制品冷却收缩。

9、蚀纹（皮纹）加工是一种电化学加工方法。

10、使用气体辅助注塑成型（GAIM）可以降低塑料制品的材料损耗。

二、单项选择题（共20题。

选择正确的答案，并将答案填入答题卡。

每题2分，满分40分）1、已知模架大小为3030，那么，以下模芯尺寸合理的是ˍˍ。

A、100X100B、200X200C、250X250D、300X3002、模具设计中最不常使用的分流道断面形状是ˍˍ。

A、梯形B、U形C、矩形D、圆形3、为了使冷凝料能顺利脱模，注塑模的主流道往往设计成圆锥形，一般其锥角a为ˍˍ。

A、1º~3ºB、2º~5ºC、4º~8ºD、以上都可以4、脱模机构的动力来源有ˍˍ。

助理级塑料模具设计师知识试卷助理级塑料模具设计师知识试卷第1页 共3页 职业技能鉴定题库统一试卷模具设计师（注塑）理论试卷（助理级）注 意 事 项1． 考试时间为90分钟。

分钟。

2． 请首先按要求在答题卡上填写您的姓名．准考证考号和所在单位的名称。

上填写您的姓名．准考证考号和所在单位的名称。

3． 请仔细阅读各种题目的回答要求，所有答案须填写在在答题卡上。

须填写在在答题卡上。

4． 不要在标封区填写无关内容，否则成绩无效。

不要在标封区填写无关内容，否则成绩无效。

一．判断题（第1～10题。

将判断结果填入答题卡中，正确的填“√”，错误的填“×”，不答在答题卡上无效。

每题1.0分。

满分10分）1、立式注塑机的螺杆是与水平方向垂直的。

、立式注塑机的螺杆是与水平方向垂直的。

2、如果主流道位置不在模具中心，可以采用倾斜式主流道衬套。

、如果主流道位置不在模具中心，可以采用倾斜式主流道衬套。

3、在设计注塑模具时，推杆一般要高出模具型腔（型芯）面0.05mm 。

4、某塑件和流道的总重量为100克，因此可以选用最大注射量为100克的注塑机。

克的注塑机。

5、销钉在模具中起定位作用，销钉的配合长度一般应大于其半径的1.5倍。

倍。

6、一般地，顶针与滑块发生合模干涉的主要原因是顶针没有回退到位。

、一般地，顶针与滑块发生合模干涉的主要原因是顶针没有回退到位。

7、相对PP 材料来说，PC 材料更容易实现倒扣位的强脱。

材料更容易实现倒扣位的强脱。

8、H13是注塑模具常使用的材料之一，其热处理硬度通常为HRC48-52。

9、一般地，定模抽芯的模具，可以在定模增加一个分型面以完成抽芯动作。

10、调节注塑机试模时，注塑压力应该由大到小逐渐降低。

、调节注塑机试模时，注塑压力应该由大到小逐渐降低。

二、单项选择题（共20题。

选择正确的答案，并将答案填入答题卡。

每题2分，满分40分。

）1、M6杯头螺丝，“6”是指ˍˍ。

A 、螺纹大径、螺纹大径B 、螺纹中径、螺纹中径C 、螺纹小径、螺纹小径D 、杯头内径、杯头内径 2、以下哪一个缩小的绘图比例不是优选比例ˍˍ？A 、1：10B 、1：2C 、1：5D 、1：4 3、以下塑料中，成型加工温度最高的是ˍˍ。

模具设计师高级技师（一级）理论B卷及答案湖北省职业技能鉴定理论试卷【B 卷】模具设计师一级注意事项1、考试时间：闭卷120分钟。

2、请在试卷标封处填写姓名、准考证号和所在单位的名称。

3、请仔细阅读答题要求，在规定位置填写答案。

一、填空（每空1分，共25分）1.冲裁间隙越大，冲裁件断面光亮带区域越，毛刺越大；断面上出现二次光亮带是因间隙太而引起的。

2. 压力机一次行程中，在模具的位置上完成的冲压工序的模具，叫复合模。

3. 冲裁变形过程大致可分为、、三个阶段。

4. 对于大中型的凸、凹模或形状复杂，局部薄弱的小型凸、凹模常采用结构。

5. 要达到精冲的目的，需要有等三种压力，6. 弯曲件最容易出现影响工件质量的问题是、和等。

7. 连接注射机喷嘴与分流道或型腔的进料通道称为，使熔料平稳地转向并均衡分配给各型腔的通道称为。

8.塑料模的失效形式有、、和等。

9.塑料模在成型过程中所受的力有、、等，其中，是最重要的。

10.塑料模成型零件的制造公差约为塑件总公差的,成型零件的最大磨损量，对中小型塑件取 , 对大型塑件则取以下。

二、选择题（每小题1分，共15分）1.凸模与凸模固定板之间采用（）配合，装配后将凸模端面与固定板一起磨平。

A. H7/h6B. H7/r6C. H7/m6D. H7/m72.冲件上有孔径、孔距、精度要求不同的多个孔，为了减少孔的变形，应先冲（）和（），后冲（）和（）。

A.大孔 B.小孔 C.精度高的孔 D.一般精度的孔3. 导板模中，要保证凸、凹模正确配合，主要靠（）导向。

A.导筒B.导板C.导柱、导套D.导槽4. 在成批生产的弯曲模具中，工作零件凸模、凹模的材料常选用（）A. Q235、Q275B. 9Mn2vC. Cr12D. Cr12MoV 5. 胀形、翻边、缩口等成形工艺，其变形的共同特点是：（）A ．局部变形 B.伸长类变形 C.压缩类变形 D.回弹变形 6. 平端面凹模拉深时，坯料不起皱的条件为t/D ( ) 。

模具设计试题及答案### 模具设计试题及答案#### 一、选择题（每题2分，共20分）1. 模具设计中，确定模具尺寸的依据是（）。

A. 产品图样B. 模具材料C. 模具寿命D. 制造成本答案：A2. 以下哪项不是模具设计的基本要求？（）A. 保证产品精度B. 保证模具强度C. 模具成本越低越好D. 保证模具寿命答案：C3. 模具设计中，用于提高模具刚性的措施是（）。

A. 增加模具厚度B. 减少模具材料C. 增加模具长度D. 减少模具宽度答案：A4. 模具设计中，通常采用哪种方法来确定模具的分型面？（）A. 根据产品外观B. 根据产品结构C. 根据模具材料D. 根据模具加工工艺答案：B5. 以下哪种材料不适合用于制造精密模具？（）A. 钢B. 铝合金C. 塑料D. 不锈钢答案：C#### 二、简答题（每题10分，共30分）1. 简述模具设计中的“三性”原则是什么？答案：模具设计中的“三性”原则指的是模具的“可靠性”、“经济性”和“安全性”。

可靠性是指模具在使用过程中能够稳定地生产出符合要求的产品；经济性是指模具的设计和制造成本要尽可能低，同时保证模具的使用效率；安全性是指模具在使用过程中不会对操作人员或设备造成危害。

2. 描述模具设计过程中的“五步法”是什么？答案：模具设计过程中的“五步法”包括：需求分析、概念设计、详细设计、设计评审和设计优化。

需求分析是确定模具设计的目标和要求；概念设计是提出模具设计的初步方案；详细设计是对概念设计进行细化，确定模具的具体结构和尺寸；设计评审是对设计进行评估，确保设计满足要求；设计优化是对设计进行改进，提高模具的性能和效率。

3. 解释模具设计中“分型面”的概念及其重要性。

答案：分型面是模具设计中用于分离模具的两个或多个部分的面，使得模具可以打开并取出成型产品。

分型面的选择直接影响到产品的质量和模具的复杂程度。

正确的分型面设计可以减少产品缺陷，提高生产效率，降低制造成本。

模具设计试题与答案一、试题形面制作1. 请简述模具的定义及其在工业中的作用。

2. 模具设计中，形面制作是一个重要的环节，请说明形面制作的目的和要求。

3. 在模具的形面制作中，常用的加工方法有哪些？请分别介绍它们的特点和适用场景。

4. 高精度模具的形面制作常采用电脉冲加工方法，请简述其工作原理以及优势。

5. 化学抛光在模具形面制作中的应用广泛，请说明其原理及使用注意事项。

结构设计1. 模具结构设计中，常见的结构形式有哪些？请分别介绍它们的特点和应用场景。

2. 在模具结构设计中，如何选择合适的材料？请列举几种常用的模具材料及其特点。

3. 请说明模具的合理结构设计对模具制造和使用的影响。

4. 模具中的冷却系统对模具性能有重要影响，请简述常见的冷却系统设计方法及其优势。

5. 在模具结构设计时，如何处理模具的易损件和易修复件？请提供一些有效的设计方法。

二、答案形面制作1. 模具是一种用于批量生产零部件的工具，它具有一定的外形和尺寸精度，并能使其与之相配合的零件得以成形。

模具在工业中起到了提高生产效率、降低生产成本和保证产品质量的重要作用。

2. 形面制作的目的是为了使模具的形面达到预定的形状和尺寸，并满足工件的加工要求。

形面制作的要求包括：形状准确、尺寸精确、表面光滑、无划伤或损坏。

3. 常用的形面制作方法有机械加工、电火花加工和化学抛光。

机械加工适用于大部分模具材料，能够实现高精度加工；电火花加工适用于硬质材料的形面加工，能够提供极高的加工精度；化学抛光适用于具有特殊形状的模具，能够实现高效、高质的抛光效果。

4. 高精度模具的形面制作常采用电脉冲加工方法。

该方法基于电火花加工原理，通过在工件和电极之间施加脉冲电压，使电火花在形面上产生放电，达到加工的目的。

优势包括：高加工精度、无毛刺和烧伤、可以加工高硬度材料。

5. 化学抛光是利用化学药液对模具进行表面处理的方法。

其原理是通过化学药液的腐蚀作用，去除模具表面的氧化层和其他不良物质，从而得到光滑的表面。

职业技能鉴定题库统一试卷（B卷）模具设计师（注塑）知识试卷（助理级）注意事项1、考试时间为120分钟。

2、请首先按要求在答题卡上填写您的姓名、准考证考号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，所有答案须填写在在答题卡上。

4、不要在标封区填写无关内容，否则成绩无效。

一、判断题（共30题。

将判断结果填入答题卡中，正确的填“√”，错误的填“×”，不答在答题卡上无效。

每题1分。

满分30分）（）1、内螺纹的公称直径是外径，而外螺纹的公称直径是内径。

（）2、塑料制品壁厚过小会造成流动阻力过大，发生缺胶现象。

壁厚过大会造成原料浪费并且缩水严重。

（）3、抽芯机构设计在定模比较简单，而设计在动模就比较复杂。

（）4、抽芯设计时，斜导柱与开模方向的夹角一般小于25°。

（）5、模具工业的水平和发展状况已被认为是衡量个国家工业水平的重要标志之一。

（）6、根据塑件形状，滑块抽芯方向也可与分型面成一角度。

（）7、三板式注射模具的流道凝料和制品从相同的分型面取出。

（）8、平衡式流道是指流道到各型腔浇口的长度、断面形状、尺寸都相同的流道。

（）9、在进行模具成型零件尺寸计算时，型芯通常在公差带中取小值，型腔通常在公差带中取大值。

（）10、ABS与PA相比较，前者更容易发生飞边现象，这是因为前者的流动性较强。

（）11、一些塑料成型时会产生腐蚀性副产品，例如PVC塑料，因此最好使用的耐腐蚀的模具钢。

（）12、角式注塑机是指注射螺杆与合模方向相互垂直的注塑机。

（）13、刀具半径补偿的目的是在编程时可以不考虑刀具的半径，只要在实际加工中输入刀具半径即可。

（）14、火花线切割时，当其它的电参数不变的情况下，增大脉冲宽度能减小工件表面粗糙度。

（）15、线切割加工时，穿丝孔应该加工在距离切割路线较近的地方，从而避免空刀浪费。

（）16、我国国标规定，细实线的宽度约为粗实线的一半。

（）17、注塑模胚的材料通常为中碳钢。

一、判断题（共30题，正确的填√，错误的填X。

满分30分）（×） 1、电火花加工可以避免电极损耗的问题。

（×） 2、对于一模成腔的注塑模，若名型腔或各型芯其相应形状、尺寸都完全一致，则同一模成型后的制品其相应形状、尺寸显然也是完全一致的。

（√） 3、精密级的加工中心重复定位精度可达到0.001mm。

（×） 4、二板式结构的注塑划其特征是浇注系统的冷凝料与塑件是在不同的分模面和分型面上驱取出来的；而三板式结构的注塑却是在同一个分型面的取出的。

（×） 5、注塑模型腔和型芯的脱模斜度在任何情况下都必须控制在1°~3°范围内。

（×） 6、粗加工、断续切削和承受冲击载荷时，为了保证切削刃的强度，应取较小的后角。

（×） 7、注塑模的进料口大则收缩也大，进料口小则收缩也小。

（√） 8、表面粗糙度符号表示表面是用去除材料的方法获得，表示表面是用不去除材料的方法获得。

（×） 9、所谓前刀面磨损就是形成月牙洼的磨损，一般在切削速度较高，切削度较大的情况下，加工塑性金属材料时引起的。

（×） 10、参考点是机床上的一个固定点，与加工程序无关。

（×） 11、在钻孔中，加紧力作用的方向，应与钻头轴成垂直。

（×） 12、从进料口注入的熔融料，由于型腔的表面散热而黏度下降，使流动性改善，因此流到末端时其迷人接强度提高。

（√） 13、注塑模具中水道道路的大小和布局结构及加热、冷却方式对注塑模温调节系统的正常工作状态没有直接的影响。

（×） 14、低浓度乳化液在加工过程中主要起润滑作用，高浓度乳化液在加工过程中主要起冷却作用。

（√） 15、聚碳酸酯PC熔体黏度较大，且在加热过程中具有明显的溶点，成型过程中宜选择较高的料筒温度和模具温度，以减少制品内部的残余内应力。

（×） 16、所有金属材料在拉伸试验时都会出现显著的屈服现象。

湖北省职业技能鉴定操作试卷（B 卷）模具设计师二级注 意 事 项1、考试时间：闭卷180分钟。

2、请在试卷标封处填写姓名、准考证号和所在单位的名称。

3、请仔细阅读答题要求，在规定位置填写答案。

一、 按下面的提示分析上图，写下其内容。

（20分 ）1 冲模类型（5分 ）2 件号2、4、12、14、16的名称（10分 ）3 模具的工作原理。

（5分 ）二 、审核下面模具零件图，完成下面任务（30分）考 生 答 题不 准超过 此 线1 下面是三个高级工提出的加工方案，请进行分析评价。

（20分）方案一：备料→外形加工→平磨、磨基准平面→钳工：划线、钻孔、攻螺纹→粗、精铣/车/镗加工型孔→热处理→平磨→钳修。

方案二：备料→外形加工→平磨、磨基准平面→钳工：划线、钻孔、攻螺纹→粗铣/车/镗加工型孔→热处理→平磨、磨基准平面→精磨销孔、修磨型孔。

方案三：备料→外形加工→平磨、磨基准平面→钳工：划线、钻孔、攻螺纹→热处理→平磨、磨基准平面→线切割型孔、销孔→钳修磨型孔、销孔。

2 编制方案三的加工工艺过程卡片。

（10分）三、端盖零件材料为10号钢（下图所示），完成任务（50分）1 指出图纸中错误，并加以改正（8分）2 分析零件的工序方案，并说明理由（12分）3 按中性层长度画出零件的展开图、并标注尺寸，画排样图（20分）湖北省职业技能鉴定理论试卷【 B卷】答案模具设计师二级注意事项1、考试时间：闭卷120分钟。

2、请在试卷标封处填写姓名、准考证号和所在单位的名称。

3、请仔细阅读答题要求，在规定位置填写答案。

一、填空（每空1分，共25分）1．冷冲压加工的优点有：生产率高、操作简便、尺寸稳定、互换性好、材料利用率高。

2．金属材料在冷塑变形时，随着变形程度的增加，其强度、硬度都得以提高的现象称为冷作硬化。

3. 冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺带四部分组成。

4.翻孔件的变形程度用翻孔系数K 表示，变形程度最大时，口部可能出现开裂现象。

湖南省职业技能鉴定模具设计师理论知识考核复习题一、判断题〔将判断结果填入括号中，正确的填“√〞，错误的填“×〞)1.〔√〕塑料是以高分子聚合物为主要成分，参加一定量的添加剂而组成的混合物。

2. ( x ) 树脂有天然的与人工合成的，—般天然树腊要比人工合成树腊好。

3. ( x ) 塑料是一种混合物。

(无定语,慨念不清)4.〔√〕塑料成型中作为原料用的分散体是树脂与溶剂形成的悬浮体。

5. (√) 木屑是塑料中常用的一种填充剂。

6．〔√〕一定熔融指数的聚合物熔体在恒温下通过喷嘴时当流速超过某一数值时，熔体表面发生横向裂纹时，这种现象称为熔体破裂。

知识点：此题7．( x ) 塑件在成型过程中分子按一定方向排列，使塑件呈现各向异性，沿料流方向收缩小，强度高，与料流方向垂直方向收缩大，强度低。

知识点：扇形试件在切线方向上的机械强度总是大于径向。

切线方向上的收缩率小于径向。

8.〔√〕聚合物分子取向会导致塑件力学性能的各向异性，顺着分子定向的方向上的机械强度总是小于与其垂直方向上的机械强度。

9．〔√〕聚碳酸脂PC熔体黏度较大，且在加热过程中具有明显的熔点，成型过程中宜选择较高的料筒温度与模具温度，以减小制品内部的剩余内应力。

知识点：有三种聚合物在成型过程中宜选择较高的料筒温度与模具温度：聚甲基丙烯酸甲脂、聚碳酸脂、聚酰胺一66。

10. ( x ) 聚合物的相对分子质量小，熔融指数高、螺旋线长度大、表观粘度小、流动比大那么流动性好。

11．( x ) 当塑料受热，温度超过一定温度范围时，成为流动的黏稠状液体，此时的温度称为流动温度T f或Tm。

Tf指结晶型塑料，Tm指非结晶型塑料。

知识点：塑料受热，温度在一定温度范围时的变化：脆化温度低于该温度时在很小的外力作用下就会发生断裂，失去使用价值。

是塑件的使用下限。

玻璃化温度是指聚合物从玻璃态转变为高弹态的临界温度，是塑件的最高使用温度。

粘流〔流动〕温度是聚合物从高弹态转变为粘流态的临界温度，是塑件的最低成型温度。

模具技师考试题库及答案一、单选题1. 模具的基本功能是什么？A. 制造零件B. 装配零件C. 储存零件D. 运输零件答案：A2. 注塑模具中，哪个部件负责控制塑料的流动？A. 型腔B. 型芯C. 浇口系统D. 冷却系统答案：C3. 以下哪个不是模具设计时需要考虑的因素？A. 材料成本B. 制造工艺C. 模具寿命D. 产品重量答案：D4. 冷冲压模具中，哪个部件用于分离材料？A. 冲头B. 凹模C. 导柱D. 弹簧答案：A5. 模具制造中，以下哪个是常用的热处理工艺？A. 淬火B. 退火C. 正火D. 所有选项都是答案：D二、多选题6. 模具制造过程中，以下哪些因素会影响模具的精度？A. 材料选择B. 加工工艺C. 设备精度D. 操作人员技能答案：ABCD7. 模具的维护保养包括哪些方面？A. 清洁B. 润滑C. 检查磨损D. 定期更换零件答案：ABCD8. 以下哪些是模具设计中常用的软件？A. AutoCADB. Pro/ENGINEERC. SolidWorksD. CATIA答案：ABCD三、判断题9. 模具的制造成本只包括材料和加工费用。

（）答案：错误（模具的制造成本还包括设计费用、工具费用、人工费用等）10. 模具的使用寿命只与材料的硬度有关。

（）答案：错误（模具的使用寿命与材料的硬度、加工精度、使用频率、维护保养等多种因素有关）四、简答题11. 简述模具设计的基本步骤。

答案：模具设计的基本步骤包括需求分析、概念设计、详细设计、设计评审、制造准备和设计修改等。

12. 描述模具制造过程中的质量控制要点。

答案：模具制造过程中的质量控制要点包括材料选择、加工精度、尺寸公差、表面处理、装配精度和功能测试等。

五、计算题13. 假设有一块长100mm，宽50mm，厚2mm的钢板，需要制造一个长60mm，宽40mm的凹模，计算所需材料的面积。

答案：所需材料的面积= 60mm × 40mm = 2400mm²六、案例分析题14. 某注塑模具在生产过程中发现产品出现翘曲现象，请分析可能的原因及解决方案。
