西门子PLC编程软件STEP7-V5.5-sp3安装步骤

我相信很多用户都和我一样最开始安装了STEP.7.V5.4.中文版.SP3但是在使用的过程中发现运行不了仿真这个功能，即仿真开关按钮是灰色的，我也相信你们和我一样在网上收索了大量的资料来解决这个问题，呵呵很不幸的是你们和我的处境一样，浏览了大量的资料最后才发现没有一种方法是可以直接帮我们解决问题的，我最开始也是愁与这个问题中在网上浏览了一整天，唉最后才发现都不行！什么事情都还是要靠自己去摸索，本人学的是机电一体化技术但是计算机缺是我的强项，经过自己不断的摸索终于成功的解决了上述问题先将他们分享如下：一、安装好STEP.7.V5.4.中文版.SP3二、在网上随便下载个S7_PLCSIM_V54_SP3网上很多的，到处都是！在桌面新建一个文件夹（注意千万不要用中文，即文件夹的名字中不能出现中文我当时重命名为plsm）三、将下载来的S7_PLCSIM_V54_SP3解压到刚刚创建的文件夹中，解压后的文件夹打开如下图四、将我们刚刚解压的文件夹剪切到你安装STEP.7.V5.4.中文版.SP3的那个文件夹中，我是选择安装在e盘step7中的，（注这一步很关键，很多时候你发现即使你成功安装了S7_PLCSIM_V54_SP3你会发现当你点击仿真的时候不会出现仿真窗口，这个也正是我当初迷茫的原因）还要说明的是只需要放在安装文件夹的第一层目录下就可以，如我的是E盘step7那么我就只需打开E盘step7让后将上面的plsm粘帖在step7文件夹下就可以。

千万不要放在step7下的第二层文件夹中哦不然到时候你们的启动不了了可不要怪我哦！下面就进入安装的步骤了：说明不要直接就点击plsm中的选择plsm中的文件夹中的那个很多人都说下载的S7_PLCSIM_V54_SP3安装不就是这个原因，要么要你一直重启要么就是说你缺少了sp3 sp4 sp5组建就是因为直接就点击了plsm中的那个steup的原因！一直安装下去，注意安装的目录也要选择你的plsm文件夹即顺利安装最后启动你的你就会发现仿真可以运行了！。

STEP7 V5.5安装步骤
首先软件存放目录不能有中文
一、首先右击STEP7 V5.5sp3文件解压到STEP7 V5.5sp3文件夹（或者解压到随意的英文文
件夹中，如果有中文安装时会提示未找到ssf）；
二、打开STEP7 V5.5sp3文件夹，双击setup.exe，进行安装，如果提示电脑需要重启或如图
所示
则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“PendingFileRenameOperations”，右击它删除。

如果不会打开注册表，请百度一下。

三、双击setup.exe之后，选择安装简体中文，如图下一步。

四、选择本人接受，下一步。

五、默认选择下一步。

六、接受设置的更改，下一步。

七、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

继续下一步。

下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步
在此选择否，以后再传送，下一步。

在此点击安装，程序会继续进行安装。

选无，确定。

选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标
八、授权说明
打开这个
按照1，2，3顺序操作完就行了，到此安装，授权完全，你可以放心的使用该软件了。

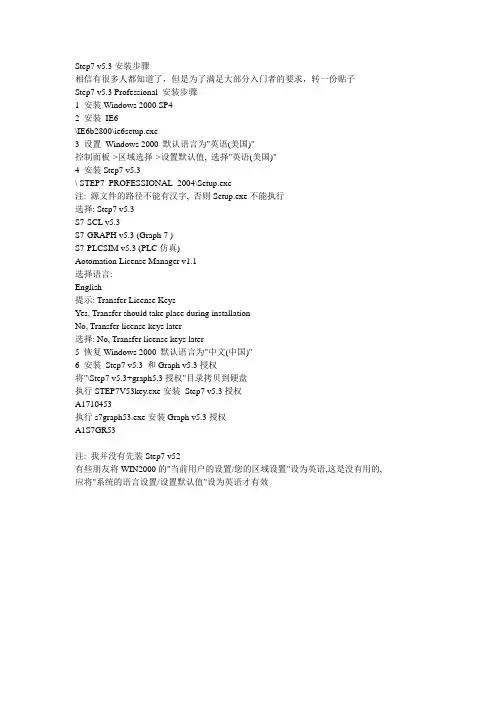

Step7 v5.3安装步骤相信有很多人都知道了，但是为了满足大部分入门者的要求，转一份贴子Step7 v5.3 Professional 安装步骤1 安装Windows 2000 SP42 安装IE6\IE6b2800\ie6setup.exe3 设置Windows 2000 默认语言为"英语(美国)"控制面板->区域选择->设置默认值, 选择"英语(美国)"4 安装Step7 v5.3\ STEP7_PROFESSIONAL_2004\Setup.exe注: 源文件的路径不能有汉字, 否则Setup.exe不能执行选择: Step7 v5.3S7-SCL v5.3S7-GRAPH v5.3 (Graph 7 )S7-PLCSIM v5.3 (PLC仿真)Aotomation License Manager v1.1选择语言:English提示: Transfer License KeysYes, Transfer should take place during installationNo, Transfer license keys later选择: No, Transfer license keys later5 恢复Windows 2000 默认语言为"中文(中国)"6 安装Step7 v5.3 和Graph v5.3授权将"\Step7 v5.3+graph5.3授权"目录拷贝到硬盘执行STEP7V53key.exe安装Step7 v5.3授权A1710453执行s7graph53.exe安装Graph v5.3授权A1S7GR53注: 我并没有先装Step7 v52有些朋友将WIN2000的"当前用户的设置/您的区域设置"设为英语,这是没有用的, 应将"系统的语言设置/设置默认值"设为英语才有效。

A1710453
执行s7graph53.exe安装Graph v5.3授权
A1S7GR53
注: 我并没有先装Step7 v52
有些朋友将WIN2000的"当前用户的设置/您的区域设置"设为英语,这是没有用的,
应将"系统的语言设置/设置默认值"设为英语才有效
安装与运行环境
STEP 7是面向MS Windows 2000 Professional和MS Windows.3 SP2 中文版 下载
西门子 step7 V5.3是用于SIMATIC S7-300/400站创建可编程逻辑控制程序的标准软件，可使用梯形图逻辑、功能块图和语句表进行编程操作。
PCD1 和 PCD2 Saia-PCD 控制设备也可以用 Siemens Step7 来编程。使用Step7编程可以在Saia PCD上实现某些集成在Step7内的功能.不只是兼容
对于STEP 7 V5.3，则存在一个新的授权过程。用户权限将不再通过授权来提供，而是通过许可证密钥来提供。许可证密钥将在自动许可证管理器中进行管理(参见通过自动许可证管理器授权的用户权限)。不再使用"AuthorsW"程序。
从SP2开始，即可使用STEP 7 V5.3租赁许可证。
在常规功能之外还具备以下的特点:
DK 3964 R/RK 512 等标准协议已经集成到控制器内，不需要额外驱动
MPI 接口
集成 modem 支持: 内置modem 功能，可进行远程编程、诊断或数据传输
编程不需 MPI 转换器，直接通过PC上的 RS232 口
现场总线通讯功能. 控制器功能中已集成了Profibus DP Master / Slave, Profibus FMS 和 LONWorks.

Step7 v5.5CN(中文版)下载及仿真器安装教程一:先将安装包解压仿真器plcsim文件没有可以另行下载二:打开STEP7 V5.5文件夹，双击setup.exe，进行安装，如果提示电脑需要重启或如图所示则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit或者regedit32，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“Pending”，右击它删除。

三、双击setup.exe之后，选择安装简体中文，如图下一步。

四、下一步选择接受，再下一步。

五、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步在此点击安装，程序会继续进行安装。

这里需要几分钟出现这个窗口点击PC Adapter然后安装，关闭选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标接下来对软件授权Windows 7：打开安装包中的这个文件完成上面三步点击ALL，完成即可下面是仿真器的安装，安装包中PLCSIM_V54_SP5这个文件仿真安装包，需要注意的是，安装时需将这个文件拷贝在之前step7安装路径下，找到common files 这个文件将文件拷贝在下面这个文件里打开安装之前先检查，之前这个注册表是否被删除，因为电脑重启后此文件将恢复，须重新删除再进行安装删除后即可安装安装完成后，打开step7软件，会发现下面这个图标由灰变亮了，表示可以使用仿真器可模拟接口关闭11 / 11。

STEP7的安装方法1、所有安装文件必须放在某磁盘根目录的某个文件夹中。

安装文件夹的名称不能有中文字符。

否则，会出现“找不到SSF文件”的提示信息而无法继续安装。

2、STEP7 V5.5_CN(中文版)只能安装在32位操作系统中(WinXP 32位、Win7 32位)。

安装文件在[STEP7 V55_CN]文件夹中，该版本不包含PLCSIM软件，需要另外单独安装。

可以安装PLCSIM V54SP5汉化版。

安装文件在[S7-PLCSIM V54+SP5]文件夹中。

3、STEP7 V5.5SP1_HOME(英文家庭版)既可以安装在WinXP 32位操作系统上，也可以安装在64位操作系统中(Win7 64位)上。

安装文件名：[STEP7 V55SP1_Home_x32_x64.iso]。

该版本包含PLCSIM软件，无需另外单独安装。

该版本的PLCSIM可以汉化，方法：把[PLCSIM_v5.4 SP3汉化]文件夹中[s7wsvlrb.dll]文件复制到[C:\Program Files(X86)\simens\plcsim\s7wsi\]中覆盖原文件。

4、STEP7 V5.5SP2和SP3(中文版)既可以安装在WinXP 32位操作系统上，也可以安装在64位操作系统中(Win7 64位)上。

安装文件名：[STEP7 V55SP2CN.iso]和[STEP7 V55SP3.iso]。

这两个版本不包含PLCSIM软件，需要另外单独安装。

可以安装PLCSIM V54SP5汉化版，安装文件夹名：[S7-PLCSIM V54SP5]。

5、安装后只有14天的试用期，需要安装密钥文件解锁。

密钥文件放在[Simatic_EKB_Install]文件夹中。

可以选择最新的密钥文件Sim_EKB_Install_2015_03_29解密。

安装STEP7时选择以后传送许可证密钥，见图1所示。

密钥文件的安装方法见图2所示。

图1图26、 安装前和安装过程中要求重启计算机，可以运行“regedit”打开注册表编辑器。

Step7V5.5_CN 版本及5.5以下版本均无法在win7 64位系统正确安装。

Step7V5.5_CN版本可以在win7 32位系统中正确安装，请至我的博客下载版本。

如需在win 7 64位下安装，请至我的博客下载Step7.V5.5.SP1版本。

下载后完成后解压双击目录下的Setup.exe ，可能会出现对话框确定后重启再次双击Setup.exe后开始安装。

如系统已安装了STEP7其他版本可能将不能继续下一步骤，解决方法有两种：1.用CD_1\STEP7\Disk1里的SETUP.EXE直接安装2.修改CD_1里的Setups.ini文件Setups.ini文件用记事本打开后，找到[TERMS]行Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS \AUTSW\STEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1修改为;Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\STEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1Term1=就是在Term1前面加英文字符“;”注释掉，再建一个“Term1=”空白项就可以了。

如显示系统条件不能满足：在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\ ”中删除注册表值“PendingFileRenameOperations”不要重新启动，继续安装软件。

我用的是第一种方法。

完成上述步骤后再次双击Setup.exe 开始安装，如果出现“未找到SSF文件”说明你将安装文件放在了中文路径下的文件夹里了，西门子不识别中文路径。

将安装文件放到英文下的文件夹里就可以了（就是将文件夹的名称改成英文）。

step7v5.5sp3安装问题
我用的XP系统sp3版本，安装了step7v5.5，可是安装step7v5.5sp3时提示不能安装下列程序，不知是怎么回事啊？求解，截图如下：
图片说明：1，step7v5.5sp3安装问题
最佳答案
1、你操作系统是几位的系统
STEP7V5.5SP3中文版
系统要求，支持的操作系统：
MSWindowsXPProfessional中文版SP3(32位)
MSWindowsXPProfessional多语言用户界面包(MUI)SP3(32位)
2、你安装的升级包，STEP7V5.5中文版的SP3以及NCM，只有在PC上已安装STEP7V5.5中文版的情况下才能安装。

3、安装软件包，放在根目录下，不要放在中文目录下。

4、安装时候，关闭其他软件，360安全卫士，防火墙
5、STEP7V5.5中文版的ServicePack3
/CN/llisapi.dll?aktprim=0 &lang=zh&referer=%2fCN%2f&func=cslib.csinfo&siteid=cseu s&groupid=4000003&extranet=standard&viewreg=CN&&node id0=10805384&objaction=csopen。

STEP7 V5.5 sp2 CN安装步骤一、首先右击STEP7 V5.5 sp2 CN.iso文件解压到STEP7 V5.5 sp2文件夹〔或者解压到随意的英文文件夹中，如果有中文安装时会提示未找到ssf〕；二、打开STEP7 V5.5 sp2文件夹，双击setup.exe，进展安装，如果提示电脑需要重启或如下图那么需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit，在注册表“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\〞中删除注册表“PendingFileRenameOperations〞，右击它删除。

如果不会打开注册表，请百度一下。

三、双击setup.exe之后，选择安装简体中文，如图下一步。

四、选择本人承受，下一步。

五、打对勾，选择下一步。

六、承受设置的更改，下一步。

七、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

继续下一步。

下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步在此选择否，以后再传送，下一步。

在此点击安装，程序会继续进展安装。

选无，确定。

选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标八、授权说明，授权分windows xp和windows 7授权先介绍xp授权：有安装说明，不再细说。

Windows 7授权：打开这个1，2，3操作完就行了，到此安装，授权完全，你可以放心的使用该软件了。

STEP7 V5.5 sp2 CN安装步骤一、首先右击STEP7 V5.5 sp2 CN.iso文件解压到STEP7 V5.5 sp2文件夹（或者解压到随意的英文文件夹中，如果有中文安装时会提示未找到ssf）；二、打开STEP7 V5.5 sp2文件夹，双击setup.exe，进行安装，如果提示电脑需要重启或如图所示则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“PendingFileRenameOperations”，右击它删除。

如果不会打开注册表，请百度一下。

三、双击setup.exe之后，选择安装简体中文，如图下一步。

四、选择本人接受，下一步。

五、默认选择下一步。

六、接受设置的更改，下一步。

七、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

继续下一步。

下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步在此选择否，以后再传送，下一步。

在此点击安装，程序会继续进行安装。

选无，确定。

选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标八、授权说明，授权分windows xp和windows 7授权先介绍xp授权：有安装说明，不再细说。

Windows 7授权：打开这个1，2，3操作完就行了，到此安装，授权完全，你可以放心的使用该软件了。

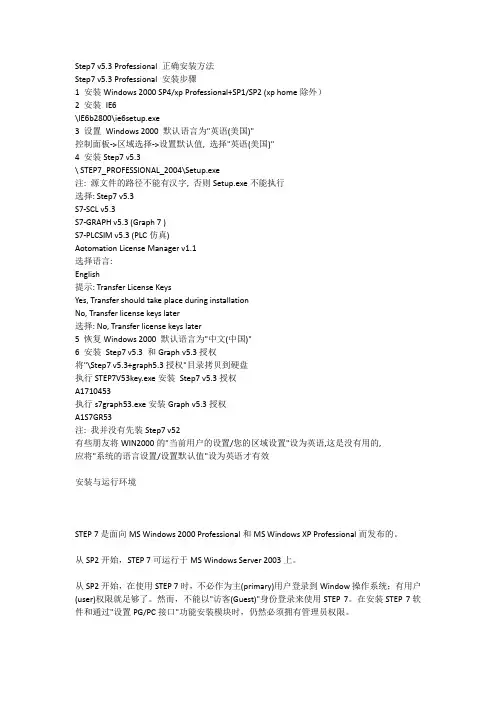

Step7 v5.3 Professional 正确安装方法Step7 v5.3 Professional 安装步骤1 安装Windows 2000 SP4/xp Professional+SP1/SP2 (xp home除外）2 安装IE6\IE6b2800\ie6setup.exe3 设置Windows 2000 默认语言为"英语(美国)"控制面板->区域选择->设置默认值, 选择"英语(美国)"4 安装Step7 v5.3\ STEP7_PROFESSIONAL_2004\Setup.exe注: 源文件的路径不能有汉字, 否则Setup.exe不能执行选择: Step7 v5.3S7-SCL v5.3S7-GRAPH v5.3 (Graph 7 )S7-PLCSIM v5.3 (PLC仿真)Aotomation License Manager v1.1选择语言:English提示: Transfer License KeysYes, Transfer should take place during installationNo, Transfer license keys later选择: No, Transfer license keys later5 恢复Windows 2000 默认语言为"中文(中国)"6 安装Step7 v5.3 和Graph v5.3授权将"\Step7 v5.3+graph5.3授权"目录拷贝到硬盘执行STEP7V53key.exe安装Step7 v5.3授权A1710453执行s7graph53.exe安装Graph v5.3授权A1S7GR53注: 我并没有先装Step7 v52有些朋友将WIN2000的"当前用户的设置/您的区域设置"设为英语,这是没有用的,应将"系统的语言设置/设置默认值"设为英语才有效安装与运行环境STEP 7是面向MS Windows 2000 Professional和MS Windows XP Professional而发布的。

安装许可证密钥
安装期间，程序检查是否在硬盘上安装了相应的许可证 密钥。如果没有找到有效的许可证密钥，将会显示一条 消息，指示必须具有许可证密钥才能使用该软件。根据 需要，可以立即安装许可证密钥或者继续执行安装、以 后再安装许可证密钥。此时选择以后安装。等所有软件 安装完成后，运行Simatic授权软件即可。 这是STEP 7 V5.4-SP3安装目录内容
()
按CTRL+F键打开查找对话框，输入 地址即可以方便地查找。
在地址符号上右击打开跳转功能对 话框，可以查看某一地址符号的所
有使用位置情况
6.查找与跳转功能
上传
通过编程电缆， 可以将PLC中所 有程序及硬件设 置上传至电脑。
第1步，选中 “块”项，然后 选择上传菜单
第3步，确定后 开始复制。
1
项 目 对
站 对 象
模 块 对
程 序 对
象
象象
左窗口
程 序 块
右窗口
单击左侧窗口中的某个对象，会在右窗口显示相应内容，比 如单击“块”，则显示具体的程序块
二 程序监控
准备
需要编程电缆一根及笔记本电脑。
设置接口
在管理器中选择PC接口，并设置接口参数。
用编程电缆连接PLC和电脑。4.打开梯形图在程序块窗口双击OB1，打开主程序梯形图。在菜单“视图”中也可以选择其它形式的程序结构。
4.启动程序
双击桌面图标SIMATIC Manager即可打开管理程序，按照与Windows资源管理器显示 文件夹和文件的目录结构相同的方式，将STEP 7中项目和库的对象体系显示在 SIMATIC管理器中。打开后界面如下（以车门折边机为例）：
可访问节点。 可以通过此 按钮，在没 有程序备份 的情况下将 PLC中程序 复制到电脑， 但是没有符 号注释。

STEP7 WIN7安装方法很多同学在学习plc的过程当中可能会用到西门子公司的STEP7编程软件，但是win7系统的同学们可能都发现了这样那样的问题而导致无法安装，我也遇到了这样的问题，本人将STEP7在WIN7上的安装方法发布如下，希望能帮助到您。

STEP1：首先当然是要有一个step7 v5.5中文版文件，一个 s7-PLCSIM SP4的仿真软件，和一个注册软件。

这样准备工作就完成了。

STEP2：先将各种杀毒软件，防火墙都关掉，然后安装step7 v5.5，正常的话10分钟左右就安完了，然后重新启动电脑。

STEP3：step7安装好了之后就是来安装仿真软件了，首先修改注册表，在“开始”，命令行中输入“regedit”调出注册表，然后在“HKEY_LOCAL_MACHINE—SOFTWARE-Siemens-AUTSW”里面新建一个项“PLCSim”然后在右边新建一个字符串值“TechnVersion”数值输入“K5.4.3.0”然后关闭。

STEP3：重启计算机。

STEP4:把各种该关闭的先关闭，然后安装s7-plcsim sp4各种直接点。

STEP5：重启计算机。

STEP6：打开注册软件，全选，按最上边最左边的小钥匙全部注册。

STEP7：重启计算机。

然后你就可以享用你的STEP7啦，编程，仿真一招鲜。

话说别人说直接安装个2010step7就可以了，我是没找到资源。

不过大家找到的话，自动忽略上述话语吧。

学长只能帮你到这了。

我不会再乱来了编辑《简爱》是一本具有多年历史的文学着作。

至今已152年的历史了。

它的成功在于它详细的内容，精彩的片段。

在译序中，它还详细地介绍了《简爱》的作者一些背景故事。

从中我了解到了作者夏洛蒂．勃郎特的许多事。

她出生在一个年经济困顿、多灾多难的家庭；居住在一个远离尘器的穷乡僻壤；生活在革命势头正健，国家由农民向工业国过渡，新兴资产阶级日益壮大的时代，这些都给她的小说创作上打上了可见的烙印。

S7 中文版的安装步骤1、将“映象文件SIMATIC Step7 SP4 ”和文件解压，（如不解压，也可用安装虚拟光驱加载映象文件）在CD1里安装Automation License Manager文件夹里的Disk1——，→→根据提示选择，安装完毕重启电脑。

2、在CD1里找STEP7文件夹，选择点击安装，根据步骤提示往下安装，重启电脑。

→→→↓↓↓↓↓↓↓点击确定选择关闭↓重启电脑3、找到PLCSIM文件，安装防真软件。

→→↓↓↓↓↓↓4、找到授权文件夹，安装授权，再重启电脑，安装完毕。

→选择安装所有授权提示：（1）如果安装过程中提示未找到SSF文件，需确保你的安装路径中是否含有中文字符。

打开控制面板将区域语言更改为英语。

（2）如果电脑老是提示重启，不断重启后还是无法安装，则需进入注册表修改。

开始→运行→regedit,，打开注册表，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\ ”中删除注册表值“PendingFileRenameOperations”不要重新启动，继续安装软件。

（3）如果安装过程中，系统提示无法满足安装条件，查看电脑操作系统是否是专业版的WINDOWS XP系统。

在CD1里找文件夹，安装DotNetFramework.WiNCC 安装步骤1 安装SQL2000数据库。

先选择文件夹SQL2000里的。

点击运行程序。

根据提示，安装完成后，重启电脑。

↓↓安装完后，重启电脑。

2 在电脑里的开始程序---控制面板里---选择“添加删除程序”---选择添/删除windows组件---选择消息队列。

3 选择文件夹里的。

根据提示，运行安装。

（为了WINCC能集成在S7 300的软件里，请选择自定义安装）如果出现提示报错，点击确定。

4 选择文件夹WinCC 里，安装授权。

如果在安装WINCC 过程中，有下面提示，则需在控制面板里先安装消息对列后，在安装文件夹。

Step7 v5.5CN(中文版)下载及仿真器安装教程一:先将安装包解压仿真器plcsim文件没有可以另行下载二:打开STEP7 V5.5文件夹，双击setup.exe，进行安装，如果提示电脑需要重启或如图所示则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit或者regedit32，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“PendingFileRenameOperations”，右击它删除。

三、双击setup.exe之后，选择安装简体中文，如图下一步。

四、下一步选择接受，再下一步。

五、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步在此点击安装，程序会继续进行安装。

这里需要几分钟出现这个窗口点击PC Adapter然后安装，关闭选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标接下来对软件授权Windows 7：打开安装包中的这个文件完成上面三步点击ALL，完成即可下面是仿真器的安装，安装包中PLCSIM_V54_SP5这个文件仿真安装包，需要注意的是，安装时需将这个文件拷贝在之前step7安装路径下，找到common files 这个文件将文件拷贝在下面这个文件里打开安装之前先检查，之前这个注册表是否被删除，因为电脑重启后此文件将恢复，须重新删除再进行安装删除后即可安装Step7安装方法-64位旗舰版安装安装完成后，打开step7软件，会发现下面这个图标由灰变亮了，表示可以使用仿真器可模拟接口关闭页脚内容11。

首先双击桌面上的STEP 7图标，进入SIMATIC Manager窗口，进入主菜 单【File】，选择【’New Project’ Wizard…】,弹出标题为“STEP 7 Wizard： New Project”(新项目向导)的小窗口。 ● 点击【NEXT】按钮，在新项目中选择CPU模块的型号为CPU 313C-2DP。 ● 点击【NEXT】按钮，选择需要生成的逻辑块，至少需要生成作为主程序 的组织块OB1。 ● 点击【NEXT】按钮，输入项目的名称，按【Finish】生成的项目。过程 如图2-8所示。 生成项目后，可以先组态硬件，然后生成软件程序。也可以在没有组态 硬件的情况下，首先生成软件。
④在安装过程中，安装程序将检查硬盘上是否有授权（License Key）。如果没 有发现授权，会提示用户安装授权。可以选择在安装程序的过程中就安装授权 （如图2-4），或者稍后再执行授权程序。在前一种情况中，应插入授权软盘。
⑤安装结束后，会出现一个对话框（如图2-5），提示用户为存储卡配置参 数。 ● 如果用户没有存储卡读卡器，则选择【None】。 ● 如果使用内置读卡器，请选择【Internal programming device interface】。该选项仅针对PG，对于PC来说是不可选的。 ● 如果用户使用的是PC，则可选择用于外部读卡器【External prommer】。这里，用户必须定义哪个借口用于连接读卡器（例如，LPT1）。 在安装完成之后，用户可通过STEP 7程序组或控制面板中的【Memory Card Parametera Assignment】(存储卡参数赋值)，修改这些设置参数。
步骤：
步骤：
步骤：
步骤：
步骤：
2.2.2 直接创建项目
进入主菜单【File】，【选择New…】, 将出现如图2-9的一个对话框，在该对话 框中分别输入“文件名”、“目录路径”等内容，并确定，完成一个空项目的创 建工作。
