微波芯片元器件等级标准
微波芯片电容器和薄膜电路等作为微波高频领域的关键电子元器件产品仍处于国外厂商占据主导地位的市场格局。
受复杂多变的国际政治经济环境影响,部分国家采取技术封锁、出口管制、贸易制裁等手段限制我国高端制造业和高新技术产业的发展,在关键电子元器件上实现自主可控、提高电子元器件的国产化率,成为相关行业迫切需要解决的问题。
具体来说,微波芯片电容器产品的销售金额在国内市场内资企业排名第二,亦是具有薄膜电路、薄膜无源集成器件规模量产能力的供应商之一,部分产品已在国防重大装备或国家航空航天重点工程中应用。
因此,发行人通过独立上市,可以较快扩大市场知名度,增强发行人的行业地位和综合竞争能力,为加快关键电子元器件的国产化替代进程做出应有的贡献。
因此,在微波芯片元器件等级标准上,由于国内市场尚处于发展阶段,标准可能尚未完全统一。
不过,随着国内技术的不断发展,以及国家对高新技术产业的支持,相信未来微波芯片元器件等级标准会逐渐完善和统一。
一、实验目的1. 了解微波技术的原理和基本概念;2. 掌握微波元件的基本特性及测量方法;3. 学习微波网络分析仪的使用方法;4. 培养实际操作能力和团队协作精神。
二、实验原理微波技术是研究频率在300MHz至300GHz范围内电磁波的产生、传播、辐射、调制和接收等问题的学科。
本实验主要涉及微波元件、微波网络分析仪等设备的使用,以及微波参数的测量。
1. 微波元件:微波元件是微波技术中的基本组成部分,主要包括传输线、谐振器、滤波器、衰减器、隔离器、定向耦合器等。
这些元件在微波系统中起到传输、选择、匹配、隔离等作用。
2. 微波网络分析仪:微波网络分析仪是一种用于测量微波网络性能的仪器,可以测量网络的S参数、衰减、相位等参数。
三、实验内容1. 微波元件特性测量(1)实验目的:掌握微波元件的特性测量方法,了解其基本参数。
(2)实验原理:利用微波网络分析仪测量微波元件的S参数,通过S参数计算出微波元件的反射系数、传输系数、驻波比等参数。
(3)实验步骤:a. 将待测微波元件接入微波网络分析仪;b. 调整微波网络分析仪的频率,进行扫频测量;c. 记录微波元件的S参数;d. 分析S参数,计算反射系数、传输系数、驻波比等参数。
2. 微波网络分析仪的使用(1)实验目的:掌握微波网络分析仪的基本操作,了解其功能。
(2)实验原理:微波网络分析仪通过测量微波网络的S参数,可以分析微波网络的性能。
(3)实验步骤:a. 打开微波网络分析仪,进行自检;b. 设置测量参数,如频率、扫描范围等;c. 连接待测微波网络,进行测量;d. 分析测量结果,了解微波网络的性能。
3. 微波系统调试(1)实验目的:了解微波系统的调试方法,掌握调试技巧。
(2)实验原理:通过调整微波系统中的元件参数,使系统达到最佳性能。
(3)实验步骤:a. 连接微波系统,设置初始参数;b. 进行系统测试,观察性能指标;c. 根据测试结果,调整元件参数;d. 重复测试和调整,直至系统性能满足要求。
微波器件原理与芯片设计方法1. 微波器件原理:微波器件是一种用于发射、接收和处理微波信号的设备。
它们利用微波频率范围内的电磁波进行信号传输和处理。
其中一些常见的微波器件包括微波天线、微波变压器、微波滤波器、微波隔离器等。
2. 微波器件的工作原理是基于微波电磁波与器件内部结构之间的相互作用。
微波天线通过与电磁波的相互作用来收集和辐射微波信号。
微波滤波器则利用滤波器中的微波波导和谐振结构实现对特定频率的信号的选择性传输。
3. 微波器件的芯片设计方法包括射频(RF)电路设计和微波波导结构设计。
射频电路设计主要涉及微波信号的放大、调制和混频等。
微波波导结构设计则包括天线阵列的设计、滤波器的设计等。
4. 在微波器件的芯片设计中,需要考虑到器件的工作频率范围、功率传输损耗、阻抗匹配和稳定性等因素。
对于高功率微波器件,需要设计合适的冷却结构以避免过热。
5. 微波器件的芯片设计需要使用专门的电磁仿真软件,例如ADS、HFSS等。
这些软件允许设计师模拟和优化微波器件的性能。
6. 在芯片设计过程中,需要考虑到微波器件布局的紧凑性和封装布局的可靠性。
布局要考虑到微波信号的传输路径和器件之间的相互影响。
7. 微波器件的芯片设计还需要考虑到射频电磁波的传播特性,以避免信号的传输损耗和干扰。
8. 微波器件的芯片设计常常需要进行多次模拟和优化。
设计师需要通过改变器件的尺寸、材料以及层次结构等参数来优化器件的性能。
9. 微波器件的芯片设计方法还需要考虑到微波电路元件的制造技术。
不同的制造工艺可以有效地影响微波器件的性能。
10. 微波器件芯片设计的性能评估可以通过实际测试和仿真结果进行验证。
这些测试可以包括频率响应、功率传输损耗、驻波比等参数的测量和分析。

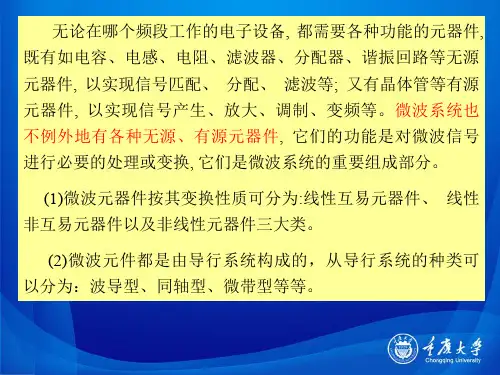

第6章微波无源器件微波器件有源器件:无源器件:放大器、混频器、倍频器…基本元件(R、C、L)、阻抗变换器、定向耦合器、功率分配器、环行器…波导型同轴型微带型微波元件6.1 微波基本元件v6.1.1 微带基本元件一、集总参数元件(l <<λ)微带线1、电阻用钽(tan)、镍、铬合金材料蒸发在基片上,两端由微带引出2、电容6.1 微波基本元件v 6.1.1 微带基本元件一、集总参数元件(l <<λ)二、半集总参数元件(l 与λ接近) 6.1 微波基本元件v 6.1.2 波导基本元件≈b dY b B c g 2csc ln 4πλ1、膜片a 、电容膜片:b 、电感膜片−≈a d Y a B c g 22πλctg 谐振窗2、螺钉 6.1 微波基本元件v 6.1.2 波导基本元件3、终端负载(一) 匹配负载吸收入射波的全部功率。
使传输线工作于行波状态。
对匹配负载的基本要求是:(1)有较宽的工作频带,(2) 输入驻波比小和一定的功率容量。
Z L =Z c0==Γc in Z Z 作用: 6.1 微波基本元件v 6.1.2 波导基本元件3、终端负载(一) 匹配负载吸收入射波的全部功率。
使传输线工作于行波状态。
对匹配负载的基本要求是:(1)有较宽的工作频带,(2) 输入驻波比小和一定的功率容量。
Z L =Z c0==Γc in Z Z 作用:(二)短路负载作用:将电磁能量全部反射回去。
Z L =0l tg jZ Z c in β=6.1 微波基本元件v 6.1.2 波导基本元件3、终端负载抗流式(二)短路负载作用:将电磁能量全部反射回去。
Z L =0l tg jZ Z c in β=v 6.1.4 波型与极化变换器6.1 微波基本元件1.方-圆变换器2.线-圆极化变换器v 6.1.5 衰减器和相移器6.1 微波基本元件1、衰减器理想的衰减器应是只有衰减而无相移的二端口网络,其散射矩阵为[]S e e l l =−−00αα衰减器的衰减量表示为:oi A P PL log 10=截止式v 6.1.5 衰减器和相移器6.1 微波基本元件2、相移器移相器是对电磁波只产生一定的相移而不产生能量衰减的微波元件,它是一个无反射、无衰减的二端口网络。
微波器件的作用及应用介绍
一、微波器件简介工作在微波波段(频率为300~300000兆赫)的器件,称为微波器件。
微波器件是工作在微波波段的一系列相关器件的统称。
如连接元件、终端元件、匹配元件、衰减与相移元件、分路元件、滤波元件等。
通过电路设计,可将这些器件组合成各种有特定功能的微波电路,微波期间和微波电路共同构成了微波系统。
二、微波器件的分类微波器件按结构可分为:波导型、同轴线型、微带线型
按工作波形分为:单模器件、多模器件
按网络端口可分为:一端口网络、二端口网络、三端口网络、四端口网络。
三、微波器件的作用1.终端负载元件:为一端口互易元件,主要包括短路负载、匹配负载和失配负载
1)短路负载,要求:
(1)保证接触处的损耗小,
(2)当活塞移动时,接触损耗变化小;
(3)大功率时,活塞与波导壁间不应产生打火现象。
可用作调配器,纯电抗元件
结构方式:接触式、扼流式(金属片)
2)匹配负载
全部吸收输入功率的元件主要技术指标:工作频率f、输入驻波比、功率容量。
作为匹配标准、等效天线、吸收负载等。
3)失配负载
作为标准失配负载。
吸收一部分功率,反射一部分功率。
2.微波连接元件:二端口互易元件。
主要包括:波导接头、衰减器、相移器、转换接头。
作用是将作用不同的微波元件连接成完整的系统。
无耗互易二端口网络的基本性质:。
