前防撞横梁总成设计指南

汽车前后防撞梁设计规范一、目的：指导汽车前后防撞梁总成设计；提供汽车前后防撞梁总成设计的思路。

二、范围：该规范适应于M1类车辆汽车前后防撞梁的设计。

主要介绍了汽车开发过程中汽车前后防撞梁总成的作用及在整车中的影响。

首先对汽车前后防撞梁在整车中的功能进行了概述，尤其是对汽车前后防撞梁碰撞性能做了详细的描述；同时对汽车前后防撞梁总成设计要点作了描述；最后对汽车前后防撞梁的加工制造性作了阐述。

三、规范性引用文件：下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 11551-2003 乘用车正面碰撞时的乘员保护GB 17354-1998 汽车前、后端保护装置GB 20072-2006 乘用车后碰撞燃油系统安全要求C-NCAP 中国新车评估程序2012版四、汽车前后防撞梁总成主要功能1、汽车前后防撞梁总成功能概述汽车前后防撞梁总成，是车身第一次承受撞击力的装置，也是车身中的一个重要构件，其功能主要有：a. 保护保险杠在低速碰撞过程中尽量不要破裂或者发生永久变形。

b. 保护车身骨架前后端纵梁在行人保护或者可维修性碰撞时不发生永久变形或者破裂。

c. 在100%正面高速碰撞、后面高速碰撞时起到第一次的吸能作用，在偏置碰撞中不仅起到第一次吸能作用，还能起到碰撞过程中均衡传递受力的作用，防止车身左右两侧受力不均。

2、汽车前后防撞梁总成碰撞性能概述前防撞梁总成碰撞性能前防撞梁总成的碰撞性能主要需满足低速碰撞和高速碰撞两个部分的法规要求。

其中，低速碰撞需满足的法规要求为：GB17354-1998 汽车前、后端保护装置。

高速碰撞需满足的法规要求为：GB11551-2003 乘用车正面碰撞时的乘员保护；C-NCAP标准，需满足其100%正面碰撞和40%偏置碰撞要求。

3、低速碰撞对前防撞梁设计的性能要求低速碰撞的国家标准GB l7354—1998规定的正撞速度为4km／h，车角碰撞速度为2.5 km／h，对车身的要求就是车身本体、前防撞梁和吸能盒等不能有任何损坏，最好前保险杠也不能破裂或者发生永久变形。

前碰撞横梁总成参考-设计参考目录1.适用范围-----------------------------------------------------------------------------------042.引用标准------------------------------------------------------043.前碰撞横梁的制造工艺-------------------------------------------044.车型结构实例及实车结构尺寸参考---------------------------------055.前碰撞横梁的设计------------------------------------------------226.吸能盒设计------------------------------------------------------247.材料及料厚推荐--------------------------------------------------258.结束语----------------------------------------------------------25前碰撞横梁总成参考-设计参考1 适用范围本规范规定了前碰撞横梁设计的设计流程、材料选取、结构参数以及前碰撞横梁的设计质量检查等内容。

本规范适用于前碰撞横梁的设计开发工作。

2 引用标准标准化工作导则第1部分标准的结构和编写规则。

汽车设计规范、工艺规范、试验规范编制工作指南3前碰撞横梁的制造工艺1.冲焊工艺：冲压焊接工艺适应性强，开发周期短，成本较高，形状多变，不要求断面一致，可以在以后的使用中根据实际状态设变，但性能提高主要靠材料牌号的升级和料厚的增加，其与吸能结构可以点焊连接，后期改动的设变成本低。

如下图：2.辊压成型：辊压成型若是单一车型使用则成本很高，但现在基本上是多个车型共用，多车型共用时，这种结构成本最低，但一般要求断面一致，变断面辊压技术目前尚未投入量产，辊压对大量生产的零件成本极低，但辊压断面一旦确定，调整范围有限，一旦形状改变，只能新开。

汽车前后防撞梁设计规一、目的：指导汽车前后防撞梁总成设计；提供汽车前后防撞梁总成设计的思路。

二、围：该规适应于M1类车辆汽车前后防撞梁的设计。

主要介绍了汽车开发过程中汽车前后防撞梁总成的作用及在整车中的影响。

首先对汽车前后防撞梁在整车中的功能进行了概述，尤其是对汽车前后防撞梁碰撞性能做了详细的描述；同时对汽车前后防撞梁总成设计要点作了描述；最后对汽车前后防撞梁的加工制造性作了阐述。

三、规性引用文件：下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 11551-2003 乘用车正面碰撞时的乘员保护GB 17354-1998 汽车前、后端保护装置GB 20072-2006 乘用车后碰撞燃油系统安全要求C-NCAP 中国新车评估程序2012版四、汽车前后防撞梁总成主要功能1、汽车前后防撞梁总成功能概述汽车前后防撞梁总成，是车身第一次承受撞击力的装置，也是车身中的一个重要构件，其功能主要有：a. 保护保险杠在低速碰撞过程中尽量不要破裂或者发生永久变形。

b. 保护车身骨架前后端纵梁在行人保护或者可维修性碰撞时不发生永久变形或者破裂。

c. 在100%正面高速碰撞、后面高速碰撞时起到第一次的吸能作用，在偏置碰撞中不仅起到第一次吸能作用，还能起到碰撞过程中均衡传递受力的作用，防止车身左右两侧受力不均。

2、汽车前后防撞梁总成碰撞性能概述前防撞梁总成碰撞性能前防撞梁总成的碰撞性能主要需满足低速碰撞和高速碰撞两个部分的法规要求。

其中，低速碰撞需满足的法规要求为： GB17354-1998 汽车前、后端保护装置。

高速碰撞需满足的法规要求为：GB11551-2003 乘用车正面碰撞时的乘员保护；C-NCAP标准，需满足其100%正面碰撞和40%偏置碰撞要求。

3、低速碰撞对前防撞梁设计的性能要求低速碰撞的国家标准GB l7354—1998规定的正撞速度为4km／h，车角碰撞速度为2.5 km／h，对车身的要求就是车身本体、前防撞梁和吸能盒等不能有任何损坏，最好前保险杠也不能破裂或者发生永久变形。

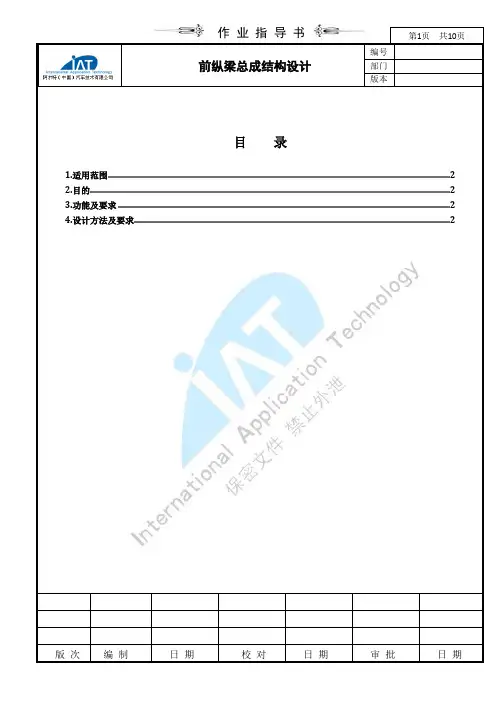

作业指导书第1页共10页前纵梁总成结构设计编号部门版本目录1.适用范围 (2)2.目的 (2)3.功能及要求 (2)4.设计方法及要求 (2)版次编制日期校对日期审批日期图1图2 图34.3.2 结构强度和刚度设计由于在碰撞过程中前纵梁总成承受的载荷非常的大，图45为某车型在碰撞过程中主要传力梁系截面和对应的各梁系载荷图，从图中我们可以看到，在碰撞发生的初期，前纵梁的前端（图中1#和2#截面）承受了近95000N 的载荷。

另外，碰撞时纵梁承受的载荷与整车质量成正比，整车质量越重，纵梁承受的载荷越大，图6为一大型SUV 车型在碰撞时各梁系的载荷图，从图中可以看出其纵梁所承受的载荷值非常的大。

图9图8由于纵梁的长度较长，一般都会将纵梁分为前后两段，有些车型甚至分为三段，在纵梁前后段搭接处需要注意重合区域的长度，一般在重合区域内应至少能布置下两排焊点，重合区域长度最好达到图11图12为了将碰撞能量传递到门槛并提高车身的抗扭转性能，在纵梁总成里都会设计一个横向的梁架结构件粉色零件）将纵梁总成与门槛总成连接起来。

图13另外纵梁长度的设定也很重要，很多车型的纵梁会一直延伸至前地板总成的最后端，如图14型将纵梁后段的一部分放到前地板总成里，通过在前地板上开焊接工艺孔将前纵梁与地板纵梁连接起来，如图示。

还有一些车型将纵梁分为两段或是三段，每一段的料厚不同，通过激光焊接拼焊到一起，如图色表示纵梁的三段，每一段的厚度是不同的，位置靠前的料厚要更厚一些，这种结构的优点是零件材料厚度与受力状况匹配的更为合理，不会造成强度浪费的情况，也有利于车身的减重，但是这种工艺的应用需视客户的工艺条件图14。

汽车防撞横梁冲压工艺研究及模具设计探讨汽车防撞横梁是车辆安全的重要组成部分，冲压工艺是防撞横梁制作的关键环节。

本文将探讨汽车防撞横梁冲压工艺的研究及模具设计，以期为汽车制造业提供有益的参考和指导。

一、汽车防撞横梁的作用汽车防撞横梁是安装在车辆前部的重要结构，其主要作用是在车辆发生碰撞事故时，吸收和消散碰撞能量，减少对车辆乘员和车身结构的损害，提高碰撞事故的安全性能。

汽车防撞横梁的质量和制作工艺至关重要。

二、汽车防撞横梁冲压工艺研究1. 材料选择汽车防撞横梁通常采用高强度钢板冲压成型，材料的选择直接影响到防撞横梁的强度和韧性。

在材料选择上，需要考虑到其强度、塑性、冷变形硬化指数等因素，以保证防撞横梁在碰撞时能够有效地吸收能量并保护乘员安全。

2. 冲压设备汽车防撞横梁的冲压成型需要使用专业的冲压设备，例如冲床、液压机等。

在冲压工艺中，需要对冲压设备和模具进行精确的调试和控制，以保证防撞横梁的成型质量和尺寸精度。

3. 工艺流程汽车防撞横梁的冲压工艺流程通常包括材料切割、冲压成型、焊接、热处理等环节。

在冲压成型中，需要精确控制冲床的冲程、模具的间隙和材料的进给速度，以避免产生裂纹、变形等质量缺陷。

三、汽车防撞横梁模具设计探讨1. 模具结构汽车防撞横梁的模具通常由上模、下模和导向架组成，其中上模和下模的结构设计直接影响到汽车防撞横梁的成型质量。

模具的设计需要考虑到成型过程中的应力分布、变形情况和成型工艺要求，以保证防撞横梁的成型精度和表面质量。

2. 模具材料模具的使用寿命和成型质量与模具的材料选择密切相关，一般情况下，汽车防撞横梁的模具采用优质合金工具钢或耐磨合金钢制作，以满足高强度、高耐磨、高硬度等要求。

3. 模具加工工艺汽车防撞横梁的模具加工工艺包括粗加工、热处理、精密加工等环节，其中尤其需要重视热处理工艺的控制，以保证模具的硬度、韧性和耐磨性。

在精密加工过程中，需要对模具的加工精度和表面质量进行严格的控制和检测，以保证防撞横梁成型的精度和表面质量。

汽车前后防撞梁设计规范一、目的：指导汽车前后防撞梁总成设计；提供汽车前后防撞梁总成设计的思路。

范围：二、类车辆汽车前后防撞梁的设计。

主要介绍了汽车开发过M1该规范适应于首先对汽车前后防撞梁在整程中汽车前后防撞梁总成的作用及在整车中的影响。

同车中的功能进行了概述，尤其是对汽车前后防撞梁碰撞性能做了详细的描述；最后对汽车前后防撞梁的加工制造时对汽车前后防撞梁总成设计要点作了描述；性作了阐述。

三、规范性引用文件：下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日（包括所有的修凡是不注日期的引用文件，其最新版本期的版本适用于本文件。

改单）适用于本文件。

GB 11551-2003 乘用车正面碰撞时的乘员保护GB 17354-1998 汽车前、后端保护装置GB 20072-2006 乘用车后碰撞燃油系统安全要求版2012C-NCAP 中国新车评估程序四、汽车前后防撞梁总成主要功能汽车前后防撞梁总成功能概述、1汽车前后防撞梁总成，是车身第一次承受撞击力的装置，也是车身中的一个重要构件，其功能主要有： a. 保护保险杠在低速碰撞过程中尽量不要破裂或者发生永久变形。

保护车身骨架前后端纵梁在行人保护或者可维修性碰撞时不发生永久变形 b.或者破裂。

正面高速碰撞、后面高速碰撞时起到第一次的吸能作用，在偏置 c. 在100%防碰撞中不仅起到第一次吸能作用，还能起到碰撞过程中均衡传递受力的作用，止车身左右两侧受力不均。

2、汽车前后防撞梁总成碰撞性能概述前防撞梁总成碰撞性能前防撞梁总成的碰撞性能主要需满足低速碰撞和高速碰撞两个部分的法规要求。

其中，汽车前、后端保护装置。

低速碰撞需满足的法规要求为：GB17354-1998乘用车正面碰撞时的乘员保GB11551-2003 高速碰撞需满足的法规要求为：护；100%偏置碰撞要求。

正面碰撞和40%C-NCAP标准，需满足其3、低速碰撞对前防撞梁设计的性能要求，车角碰h1998—规定的正撞速度为4km／l7354低速碰撞的国家标准GB前防撞梁和吸能盒等不能有对车身的要求就是车身本体、h2.5 km撞速度为／，任何损坏，最好前保险杠也不能破裂或者发生永久变形。

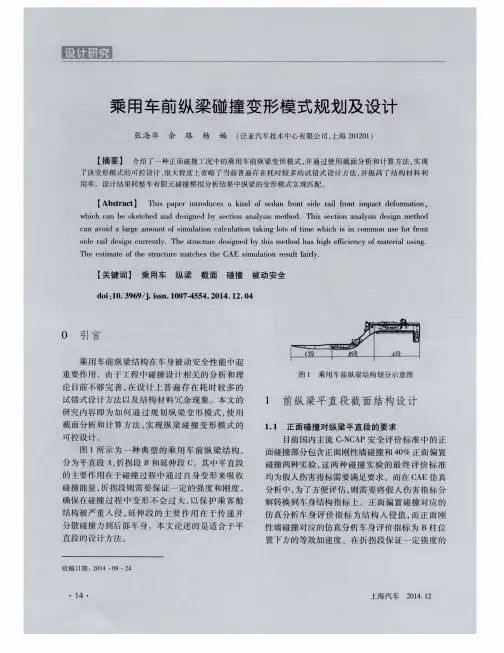

前机舱纵梁设计规范前机舱纵梁设计规范1范围本标准包含机舱前纵梁总成设计要点及其判定标准等。

本标准适用于轿车、SUV等新车型前机舱纵梁设计。

2 规范性引用文件ECE R33 关于正面碰撞车辆结构特性认证的统一规定3 术语和定义3.1 前纵梁前纵梁作为碰撞中的主要吸能部件，是汽车发动机舱框架的重要组成部分，它与前保险杠、A柱及前挡板相联接，焊接在车身下部，其上再焊接轮罩等构件。

3.2 断面断面是反映整车性能、结构、配合、法规等方面要求的截面。

主要规定了车身主要部位的结构形式、搭接关系、间隙设定、主要控制尺寸及公差、装配、人机工程、法规等各方面信息，是车身设计工程可行性分析的重要手段和车身结构设计的重要依据。

3.3 NVH NVH是指车辆工作条件下乘客感受到的噪声（noise）、振动（vibration）以及声振粗糙度（harshness）,是衡量车身质量的一个综合性指标。

4 功能介绍4.1一般功能该系统提供发动机变速箱悬置、前副车架、前防撞梁、蓄电池支架、保险丝盒、底盘及空调的管路，线束等总成的安装结构。

4.1.1整车中相关区域固定点前纵梁子系统提供整车各个功能块的安装结构。

下图1表达了前纵梁子系统在整车中的相关区域。

底盘电器前防撞梁轮胎前悬架线束副车架内外饰空调系统前轮罩挡泥皮空调管路动力总成发动机和变速箱悬置图1 整车中相关区域4.1.2车身中相关区域固定点前纵梁子系统需要满足结构和安全等要求。

下图2表达了前纵梁子系统在车身中的前端区域。

水箱横梁前轮罩总成前挡板总成图2 车身中相关区域4.2特殊功能该系统的特殊功能是保证汽车的安全性要求，首先是发生正面碰撞或偏置碰撞时，能够按一定规律变形，有效吸收并分散碰撞能量，从而最大程度地保证车辆和乘员的安全。

其次是通过对车身的NVH（即噪音(Noise)、震荡(Vibration)、平稳(Harshness)三项标准）的有效控制，使乘员感到可靠和舒适。

4.3 性能要求考虑到本系统的一般功能，固定时需满足可靠耐久性。

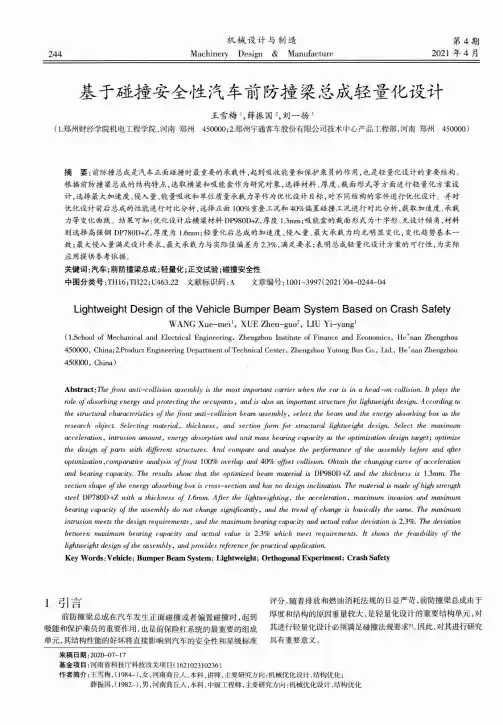

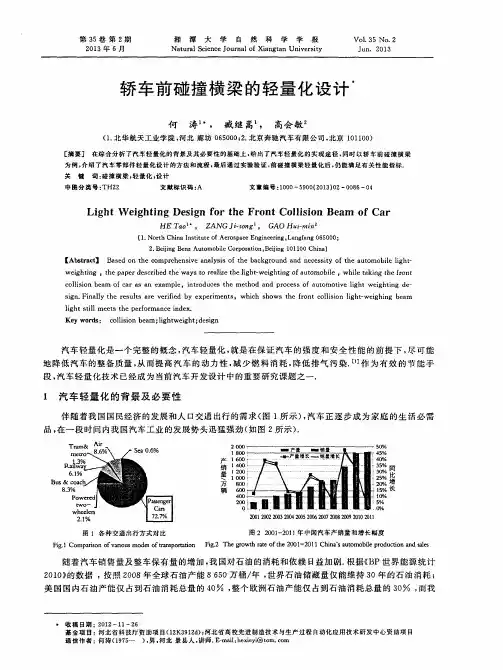

244机械设计与制造Machinery Design&Manufacture第4期2021年4月基于碰撞安全性汽车前防撞梁总成轻量化设计王雪梅\薛振国2,刘一扬1(1.郑州财经学院机电工程学院，河南郑州450000;2.郑州宇通客车股份有限公司技术中心产品工程部，河南郑州450000)摘要:前防撞总成是汽车正面碰撞时最重要的承栽件，起到吸收能量和保护乘员的作用，也是轻量化设计的重要结构。
