景观施工图制图规范一、总则施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。
1、工作目标1.1规范化——有效提高设计的工作质量。
1.2标准化-—提高设计的工作效率。
1。
3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本规范是依据建筑CAD制图的统一规则，景观工程施工图设计流程，适用于我公司景观工程及相关领域中的CAD制图。
3、工作风格3。
1本标准为形成景观专业CAD绘图表达的风格的统一.3.2设计人员应在日常的工作当中,可以总结一套自己熟练掌握的方式.但CAD制图的表达应清晰、完整、统一。
图纸由多人绘制时，须由项目负责人在前期提供必要的资料，提出统一的绘制标准、施工工艺、文本格式、表达方式等.二、制图规范与作图软件设置1、图纸分各专业编号方式如下:（XX=01,02…）1.1图纸封面、1。
2目录、1。
3景观设计总说明:L—SM—XX1。
4总图(L—ZT—XX）:总平面、竖向/排水图、尺寸定位图、坐标定位图,方格网定位图,铺装索引图、施工总索引图、及景点设施布置图等1.5详图(L-YS—XX）：节点详图,道路铺装详图、水景详图、景观建筑详图、小品详图等1。
6绿化（L—LS—XX)：种植设计说明、苗木表、乔灌木种植平面图、地被种植平面图、种植网格放线图等1。
7水施（L-SS—XX）:喷灌设计说明、喷泉系统图、喷灌平面图、喷灌系统图、喷泉喷灌节点等1。
8电气（L—DS—XX）:电气设计说明、电照系统图、电照平面图、背景音乐系统图、背景音乐平面图、电气施工节点等备注:各专业的设计文件应经严格校审、签字后，方可出图及整理归档。
2、图纸深度施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制。
设计深度应满足以下要求：2。
1 能据以编制施工图预算；2。
2 能据以安排材料、设备订货及非标准材料的加工；2。
3 能据以进行施工和安装；2.4 能据以进行工程验收;在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计,并在设计文件的设计说明中说明图集名称和页次.关于设计说明书和图纸应表达的内容、深度等要求,是考虑对园林景观工程通用而编制的。
5 景观专业AUTOCAD制图规范鉴于我国目前尚未有景观专业设计的制图图例，为统一公司出图的模式，提高图面质量和工作效率，现根据景观设计的特点，针对工程图纸上需注意的要点，编制此图例、模板的规定，供公司设计部门统一执行。
5.1 适用范围本制图规范适用于公司所有景观设计项目（包含公司CAD初步设计、施工图设计）。
5.2 职责由技术负责人和项目经理负责要求设计小组成员按照本规范所制定的条理和图例进行景观设计工作，并由技术总监监督、审核后方可出图。
5.3 说明5.3.1 图纸一般为A3~A0规格，如有其它特殊情况时，由技术总监和项目经理根据实际情况依照建筑制图规范的相应标准进行调整。
5.3.2 本规定的图例、符号、颜色极其所在图层为统一固定形式，在实际制图过程中必须严格执行。
5.4 CAD制图常规形式及图例、色彩的规定5.4.1 外包装（封面）见模板1（横版，含A0~A3）5.4.2 内页a 图框模板，见模板2 。
b 图纸目录模板及排序方式，见模板3 。
c 设计说明模板（各专业），见模板4 。
5.4.3 图层、图例、格式（文字、标注、打印）模板a 在画图时，先把所需画的图拷贝此模板中，按照此模板进行图层归整，删掉不需要的层；模板中的图例（随层）只需进行拷贝和修改，无需再更改图层即可。
b 总图图层、图例、格式模板（见模板5，图例中已经规定了使用方法、所在的图层、颜色、线型、图块、画图的空间等）。
C 详图图层、图例、格式模板（见模板6，图例中已经规定了使用方法、所在的图层、颜色、线型、图块、画图的空间等）。
d 通用图图层、图例、格式模板（见模板7，图例中已经规定了使用方法、所在的图层、颜色、线型、图块、画图的空间等）。
e 材料统计表、铺装图例表、灯具图例表、配套设施图例表、灯具选型意见书、雕塑选型意见书、配套设施选型意见书、设计变更通知单格式模板（见模板8，图例中已经规定了使用方法、所在的图层、颜色、线型、图块、画图的空间等）。
2024年景观施工图各图总结范文第一章：项目概述2024年的景观施工图包括了多个图纸，从整体规划到具体细节都有详细的设计。
本文将对这些图纸进行总结和分析，以便更好地了解该项目的规模和设计。
第二章：总平面图总平面图是整个景观项目的鸟瞰图，展示了各个功能区的布局和大小。
从总平面图中可以看到，整个景观项目分为主要步行区、草地区、花坛区和水池区等几个主要功能区。
其中，主要步行区贯穿整个景观，连接了各个功能区。
草地区和花坛区则作为景观的绿化部分，增加了空间的美感。
水池区位于中央，起到了点缀整体景观的作用。
第三章：功能分区图功能分区图进一步展示了各个功能区的具体细节和布局。
在主要步行区，规划了多条步道和休憩区，为游客提供了休息和观赏的场所。
草地区设有多个草地，用于举办户外活动和休闲娱乐。
花坛区则种植了各种花卉和灌木，为整个景观增添了色彩和生机。
水池区则设置了多个水池和喷泉，给游客带来了视觉上的享受和清新感。

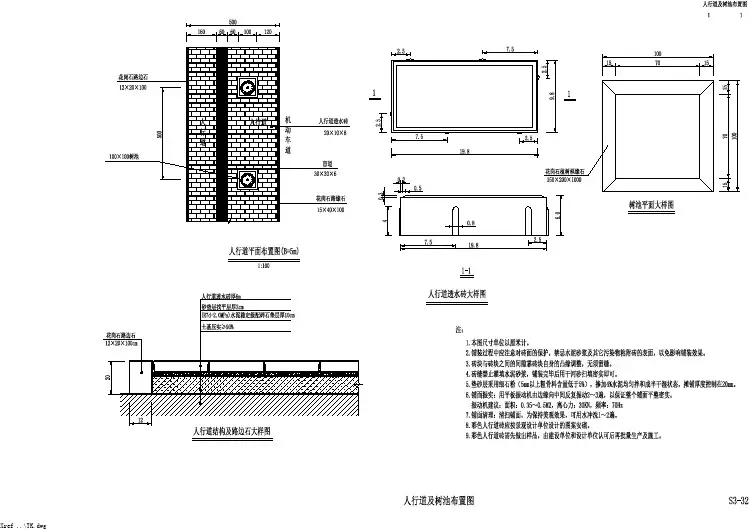

第四章：道路和步道图道路和步道图展示了景观项目内的道路和步道的具体布局和细节。
在图纸中可以看到，主要步行区设有多条宽敞的人行道，还有很多支路连接各个功能区。
这些道路和步道都考虑到了无障碍通行的需求，为残障人士提供了便利。
第五章：绿化图绿化图展示了景观项目中各个绿化区域的具体布局和种植物的种类。
在图纸中可以看到，草地区种植了多种草坪和地被植物，花坛区则种植了各种花卉和灌木。
设计师根据不同的季节和色彩搭配了不同的植物，使整个景观在不同的季节中都能展现出不同的美感。
第六章：水池和喷泉图水池和喷泉图展示了景观项目中水池和喷泉的具体形状和设计。
通过这些图纸，我们可以看到，水池和喷泉的形状各异，有的是长方形的，有的是圆形的，还有的是弯曲的。
这些水池和喷泉不仅起到了装饰景观的作用，还可以为游客提供凉爽和娱乐的场所。
第七章：灯光图灯光图展示了景观项目中灯光的具体布局和设计。
通过这些图纸，我们可以看到，灯光分别设置在各个功能区和路灯上，以提供足够的照明。
xxx项目景观设计工作范围及内容一、概念方案阶段1、概念方案图纸名称图纸内容备注景观总平面方案主要表达出概念构思，场地空间概念草图分析、景观方案总平面、分析图交通流线分析草简单内、外部交通分析；人、车交通图组织与划分景观布置分析图景观区划分，景观节点布置方案草图意向图主要表达各主要景点透视意向效果片重要空间关系重要的局部地形或空间展示、处理（大堂外后区、客房后挡土墙、主入口及酒店主楼正面区域、连廊、水景等等）植物配置意向主要景点的植物效果与植物选型、搭照片、图片配。
2、方案草图初稿修改或确认发包人在五个工作日内书面确定或提出修改意见，修改仅对概念方案总平面进行调整（方案颠覆性意见另议）。
此次调整后的成果不再单独确认，而是在方案阶段体现；在收到调整后成果后三日内书面确认此阶段工作，进入下一个阶段。
二、方案阶段成果1、方案文本成果（ A3）图纸名称图纸内容备注第一部分景观设计说明阐述设计理念和构思，形成整体风格，并能体现园区风格彩色总平面方案彩色总平面图、景点索引及文字表述、总体地图形变化处理方案景观分区平面图分区彩色平面、景点索引及文字表述、相关意向图片、总平上分区位置索引图景观透视图、鸟瞰重要节点透视效果图、总体鸟瞰效果图剖面、立面图相应重要节点剖面、相关意向图片、在本区上根据需要位置意向图片主要景观的意向图片、材料选用意向图片、小品、雕塑意向图片第二部分园林设计说明对现有植物作出评估，明确选种原则及设计思路，结合建筑设计风格明确植物搭配特色与氛围营造植物规划总平面表达植物配置分区（结合景观点、水系、绿地），总体植物效果方案季相设计根据各区季相变化，呈现出的不同园林效果（整体上平衡，局部体现不同特色）放大平面、剖面，表达植物层次关系重要节点植物详细配置图材质成果提交主要植物、小品、铺装材料等相关材质手册。
第三部分经济评价项目估算书其中包括植物品种、数量及价格统计表2、方案修改及确认发包人在收到方案文本第二日起五个工作日内书面确认或提出修改意见，修改仅针对总平面方案图细部进行调整，发包人在修改调整图提交后三个工作日内书面确认此阶段工作，至此方案阶段结束。
