后桥壳体双面钻组合机床总体及左主轴箱设计-任务书

11111毕业设计任务书课题：后桥壳体双面钻组合机床总体及左主轴设计专业学生姓名班级学号指导教师专业系主任发放日期设计一台加工后桥壳体的双面钻组合机床，具体进行总体设计和左主轴箱设计。

主要内容有：1．总体设计1）制定工艺方案，确定机床配置型式及结构方案。

2）三图一卡设计，包括：(a) 被加工零件工序图， (b) 加工示意图，(c) 机床联系尺寸图，(d) 生产率计算卡，(e) 有关设计计算、校核。

2．主轴箱设计(a) 主轴箱装配图，(b) 主轴箱零件图，(d) 有关计算、校核等。

二、设计依据1．课题来源：盐城市超越组合机床有限公司2．产品名称：后桥壳体3．被加工零件：机体（附零件图）4．工件材料：HT2005．加工内容：左面锪平4×φ25深3mm,15×φ10.2深23，7×φ10.2深23，2×φ8.5深18，右面锪平5×φ25深3mm,6×φ8.5深15,22×φ10.2深23。

表面粗糙度均。

为3.2微米；6. 生产纲领：大批大量。

7. 批量：本机床设计、制造一台。

1．机床应能满足加工要求，保证加工精度；2．机床应运转平稳，工作可靠，结构简单，装卸方便，便于维修、调整；3．机床尽量能用通用件（中间底座可自行设计）以便降低制造成本；4．机床各动力部件用电气控制。

5．设计图样总量：折合成A0幅面在3张以上；工具要求：应用计算机软件绘图。

过程要求：装配图需提供手工草图。

6．毕业设计说明书相关要求7．查阅文献资料10篇以上，并有不少于3000汉字的外文资料翻译；8．到相关单位进行毕业实习，撰写不少于3000字实习报告；9．撰写开题报告四、毕业设计物化成果的具体内容及要求1、毕业设计说明书要求：按教务处毕业设计（论文）格式规范统一编排、打印，字数不少于2万字。

1）毕业设计说明书 1 份2）被加工零件工序图 1 张3）加工示意图 1 张4）机床联系尺寸图 1 张5）生产率计算卡 1 张6）主轴箱装配图 1 张7）主轴箱部分零件图若干张（待指定）2、外文资料翻译（英译中）要求1）外文翻译材料中文字不少于3000字。

卧式双面28轴组合钻床左主轴箱1. 绪论1.1 课题背景及目的组合机床是根据工件加工需要，以大量通用部件为基础，配以少量的专用部件组成的一种高效专用机床，是以通用部件为基础，配以按工件特定形状和加工工艺设计的专用部件和夹具，组成的半自动或自动专用机床。

组合机床是根据工件加工要求，以大量通用部件为基础，配以少量专用部件组成的一种高效专用机床。

通用零部件通常占整个机床零部件的70％～90％，只需要根据被加工零件的形状及工艺改变极少量的专用部件就可以部分或全部进行改装，从而组成适应新的加工要求的设备。

由于在组合机床上可以同时从几上方向采用多把刀具对一个或数个工件进行加工，所以可减少物料的搬运和占地面积，实现工序集中，改善劳动条件，提高生产效率和降低成本。

将多台组合机床联在一起，就成为自动生产线。

组合机床广泛应用于需大批量生产的零部件，如汽车等行业中的箱体等。

通用部件按其功能通常分为五大类。

1.动力部件。

动力部件是用于传递动力，实现工作运动的通用部件。

2.支撑部件。

支撑部件是用于安装动力部件、输送部件等的通用部件。

3.输送部件。

输送部件是具有定位和加紧装置、用于安装工件并运送到预定工位并运送到预定工位的通用部件。

4.辅助部件。

辅助部件包括定位、加紧、润滑、冷却、排屑以及自动线的清洗机等各种辅助装置。

主轴箱是组合机床的重要组成部分。

包括通用主轴箱和专用主轴箱，本设计的是通用主轴箱，包括主轴，传动轴，动力部件以及其他辅助装置。

主轴箱设计具有以下特点：1.传动方案紧凑。

2.为了实现较小轴间距，我们采取了将径向、轴向轴承都取错开排列方式。

3.用径向滚珠轴承代替滚针轴承。

4.在结构空间受限的情况下，为了提高主轴、传动轴的刚度，在结构上将主轴、传动轴尽可能取较大外径。

5.主轴箱与动力箱动力传递取联轴器传动。

6.提高齿轮的结构强度。

图1.1组合机床一般用于加工箱体类或特殊形状的零件。

加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等。

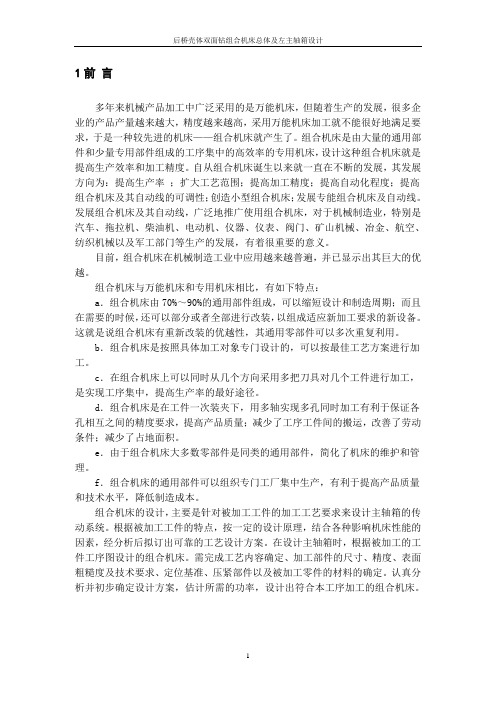

后桥壳体双面钻组合机床总体及左主轴箱设计1前言多年来机械产品加工中广泛采用的是万能机床，但随着生产的发展，很多企业的产品产量越来越大，精度越来越高，采用万能机床加工就不能很好地满足要求，于是一种较先进的机床——组合机床就产生了。

组合机床是由大量的通用部件和少量专用部件组成的工序集中的高效率的专用机床，设计这种组合机床就是提高生产效率和加工精度。

自从组合机床诞生以来就一直在不断的发展，其发展方向为：提高生产率；扩大工艺范围；提高加工精度；提高自动化程度；提高组合机床及其自动线的可调性；创造小型组合机床；发展专能组合机床及自动线。

发展组合机床及其自动线，广泛地推广使用组合机床，对于机械制造业，特别是汽车、拖拉机、柴油机、电动机、仪器、仪表、阀门、矿山机械、冶金、航空、纺织机械以及军工部门等生产的发展，有着很重要的意义。

目前，组合机床在机械制造工业中应用越来越普遍，并已显示出其巨大的优越。

组合机床与万能机床和专用机床相比，有如下特点：a．组合机床由70%～90%的通用部件组成，可以缩短设计和制造周期；而且在需要的时候，还可以部分或者全部进行改装，以组成适应新加工要求的新设备。

这就是说组合机床有重新改装的优越性，其通用零部件可以多次重复利用。

b．组合机床是按照具体加工对象专门设计的，可以按最佳工艺方案进行加工。

c．在组合机床上可以同时从几个方向采用多把刀具对几个工件进行加工，是实现工序集中，提高生产率的最好途径。

d．组合机床是在工件一次装夹下，用多轴实现多孔同时加工有利于保证各孔相互之间的精度要求，提高产品质量；减少了工序工件间的搬运，改善了劳动条件；减少了占地面积。

e．由于组合机床大多数零部件是同类的通用部件，简化了机床的维护和管理。

f．组合机床的通用部件可以组织专门工厂集中生产，有利于提高产品质量和技术水平，降低制造成本。

组合机床的设计，主要是针对被加工工件的加工工艺要求来设计主轴箱的传动系统。

根据被加工工件的特点，按一定的设计原理，结合各种影响机床性能的因素，经分析后拟订出可靠的工艺设计方案。

1前言机床设计和制造的发展速度是很快的。

由原先的只为满足加工成形而要求刀具与工件间的某些相对运动关系和零件的一定强度和刚度，发展至今日的高度科学技术成果综合应用的现代机床的设计，也包括计算机辅助设计（CAD）的应用。

但目前机床主轴变速箱的设计还是以经验或类比为基础的传统（经验）设计方法。

因此，探索科学理论的应用，科学地分析的处理经验，数据和资料，既能提高机床设计和制造水平，也将促进设计方法的改进。

车床的分类：万能型车床、普通型车床、轻型车床三个品种。

车床主要用于加工常用公制、英制模数螺纹、端面等。

在现代大中型机械制造业大批或成批生产车间、一般机械制造业、科研所的工具车间、机修车间和单件、成批机加工车间、轻、纺、仪表、农机维修、教学实习等都有使用。

1.1本课题来源XX市宝利来精密机械制造有限公司。

1.2课题研究的主要内容此次课题，有关变速箱体的加工，需设计一个专用机床，目的就是通过设计有关机械设计，机械加工的相关知识进行全面的复习和掌握，学习并掌握有关机械相关软件，能够自己独立设计，此次课题的重要性不言而喻。

1．产品名称：变速箱体双面粗镗床。

2．被加工零件：变速箱箱体。

3．工件材料：HT200。

4．加工内容：按图要求钻Φ11.65,Φ14.7,Φ18孔，粗镗Ф71，Ф77、Ф79、Ф81、Ф87、Ф89孔。

5．机床设计为双面卧式结构，夹具装在中心底座上，两侧为钢性镗头装在HY40B液压滑台上，此滑台装在CC40侧底座上。

6．生产纲领：大批大量。

7．批量：本机床设计、制造一台。

1.3国内外现状综述近年来，随着我国的机床工业的迅速发展，人们开始越来越广泛地重视机床的工作效率，加工精度，并要求机床设计合理、结构简单、性能可靠、操作简单，调整维修方便。

新型的试样加工设备对传统的试样加工方式提出了挑战。

试样加工面临着多种选择。

认识专用设备，研制专用设备，开发专用设备尤其对批量试样加工是今后重要的发展方向。

加工工艺落后、机床设备老化、加工速度缓慢是当前我国试样加工行业的现状。

毕业设计任务书课题：ZH1105柴油机气缸体三面粗镗组合机床设计（后主轴箱设计）专业机械设计制造及其自动化学生姓名张岳军班级BMZ机制031学号0361440102指导教师刘必荣专业系主任吴祥发放日期2007年3月2日一、设计（论文）内容课题来源于江苏江淮动力集团。

为保证ZH1105柴油机气缸体三面相应粗镗孔的尺寸精度及位置精度的要求，需设计一台满足三面粗镗要求的卧式组合机床。

在完成“三图一卡”的基础上，主要完成夹具装配图和零件图设计任务。

二、设计（论文）依据ZH1105柴油机气缸体材料为HT250，其硬度是HB190-240，生产按两班制执行，年产量15万件。

各粗镗孔的尺寸精度和位置精度及具体要求详见ZH1105气缸体的零件图。

具体加工内容：左侧：1、粗镗曲轴孔Φ194.4±0.1，，Φ124.4±0.1，；曲轴孔公共轴线到水箱面130±0.1，与缸头面距离300±0.1，与轴承底面垂直度要求为0.06，坐标：X=0，Y=0；2、粗镗凸轮轴孔Φ36.4±0.1，;孔口倒角1X45，;坐标：X=85.22+0.1，Y=99.48；3、粗镗上下平衡轴孔2-Φ61.4±0.10，;坐标：X=127.07±0.10，Y=87±0.10右侧：1、粗镗凸轮轴孔Φ56.6±0.1，；孔口倒角1X45°，;坐标：X=85.22±0.10；Y=99.48；2、粗镗上、下平衡轴孔2-Φ61.4±0.10，，坐标：X=127.07±0.10，Y=87±0.10；3、加工调速轴孔Φ24.4±0.10，，孔口倒角1X45°，，坐标：X=34.07±0.10，Y=86.53±0.10；4、加工起动轴孔Ф36.4±0.10，，孔口倒角1X45°，，坐标：X=107.45±0.10，Y=8.42±0.10；后侧：粗镗缸套孔Ф114.4±0.10，，粗镗Ф115±0.1，，粗镗Ф122.4±0.10，，止口深8，缸套孔轴线离水箱面130±0.10。

:
科学技术学院
毕业设计任务书
（工科及部分理科专业使用）
题目：卧式双面24轴组合钻床总体设计及左主轴箱
设计（双级圆锥-圆柱齿轮减速器箱体)
学科部：理工
专业：机械设计制造及其自动化
班级：机制103 班
学号：7011210138
学生姓名：徐伟龙
起讫日期：2014年1月—2014年5月
指导教师：冯永平职称：讲师
学科部主任：王德友
审核日期：2014年5月
说明
1.毕业设计任务书由指导教师填写，并经系或专业学科组审定，下达到学
生。

2.进度表由学生填写，每两周交指导教师签署审查意见，并作为毕业设计
工作检查的主要依据。

3.学生根据指导教师下达的任务书独立完成开题报告，1个月内提交给指
导教师批阅。

4.本任务书在毕业设计完成后，与论文一起交指导教师，作为论文评阅和
毕业设计答辩的主要档案资料，是学士学位论文成册的主要内容之一。

9。

目录1 前言1.1 组合机床发展概况组合机床是根据工件加工需要，以大量通用部件为基础，配以少量专用部件组成的一种高效专用机床。

它采用多轴、多刀、多工序、多面或多工位同时加工的方法，生产效率比通用机床高几倍至几十倍。

一般用于加工箱体类或特殊形式的零件。

加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动来实现钻孔、扩孔、锪孔、铰孔、镗孔、铣削端面、切削平面、切削内外螺纹以及加工圆和端面等。

二十世纪70年代以来，随着可转位刀具、密齿铣刀、镗孔尺寸自动检测和刀具自动补偿技术的发展，组合机床的加工精度也有所提高。

到了80年代，国外组合机床技术在满足精度和效率要求的基础上，正朝着综合成套和具备柔性的方向发展。

组合机床的加工精度、多品种加工的柔性以及机床配置的灵活多样方面均有新的突破性发展，实现了机床工作程序软件化，工序高度集中，高效短节拍和多样功能的自动监控。

柔性组合机床应用于多位主轴箱、可换主轴箱、编码随行夹具和刀具的自动更换，配以可编程序控制器、数字控制等，能任意改变工作循环控制和驱动系统，并能灵活适应多品种加工的可调可变的组合机床。

由于组合机床及其自动线是一种技术综合性很高的高技术专用产品，是根据用户特殊要求而设计的，它涉及到加工工艺、刀具、测量、控制、诊断监控、清洗、装配和试漏等技术。

现代组合机床的主要通用部件制造厂相继发展了直流伺服驱动和交流伺服驱动滑台、数控滑台、数控三坐标加工模块、多轴箱储存和多轴箱更换装置等新一代通用部件。

随着现代组合机床的发展，人们也已逐渐打破了通常认为其只适应于箱体类零件加工的模式，它的功能和应用范围正在不断延伸和扩展，其自动线主要用于大批量生产。

现代机械制造工业发展的特征是：产品更新换代的周期缩短，多品种、中小批量轮番生产已成为普遍的生产方式。

因此，具有一定柔性，能对多品种、小批量生产方式作出快速响应，是现代组合机床及加工系统发展的必然趋势。

国外已推出转塔与换箱结合，换箱和换刀结合的自动换箱机床，它们各自结合两者优点，使组合机床进一步柔性化。
