土木工程本科毕业设计任务书(完整)_图文.

土木工程专业毕业设计任务书一、项目名称：高层住宅二、建设地点：佳木斯三、项目简介拟于佳木斯市某住宅小区新建若干高层住宅，层数在12-18层之间，总高度不超过50米.住宅组合形式可采用塔式或板式(单元拼接式)，住宅均按套型设计，每套必须是独门独户。

四、设计基本要求1.认真贯彻“安全、适用、卫生、经济、美观”的基本要求。

2.进一步掌握建筑设计的内容、方法和步骤，充分考虑影响建筑设计的各种因素，熟练掌握建筑设计规范。

3.认真总结所学专业知识，培养力学分析的思维习惯，熟练掌握现行结构设计规范和设计规程，明确结构设计的基本程序和设计要领。

4.熟练运用高层结构设计的计算方法和构造要求，培养正确分析问题和解决问题的能力。

5.熟练掌握建筑，结构制图标准，准确绘制建筑、结构设计图纸，认真编写建筑结构设计说明书和计算书。

五、设计基本条件1.基本设计条件(1)建设场地地势平坦，场地土类型为II类，地面粗糙度类别为c类。

(2)地质资料根据工程地质勘查报告，室外地面海拔标高93.50m，土层分布均匀，自地面以下土质情况和土层厚度依次为：杂填土0.7m可塑状亚粘土 3.2m，地基承载力特征值fak=160kPa硬塑状亚粘土 3.8m，地基承载力特征值fak=200kPa砾砂8.0m，地基承载力特征值fak=300kPa以下岩石层地基承载力特征值fa=500kPa地下水位距室外地面6.0m，水质对建筑物无腐蚀作用。

冬季土壤冰冻深度为2m，主导风向西南。

(3)抗震设防烈度按7度进行设计。

2.套型及房间设计要求每栋住宅必须有三种或三种以上套型，要不少于3个单元，建筑面积8000-15000平方米，小套型使用面积60-80平方米，中套型使用面积80-110平方米，大套型使用面积大于110-140平方米，每套均应包括卧室，起居室，厨房、卫生间和阳台。

中套型和大套型应设置厅堂(明厅或间接采光厅)。

厨房以管道煤气为燃料使用面积不小于6.0平方米，应设置炉灶、洗涤池、案台等，室内应设置通风道。

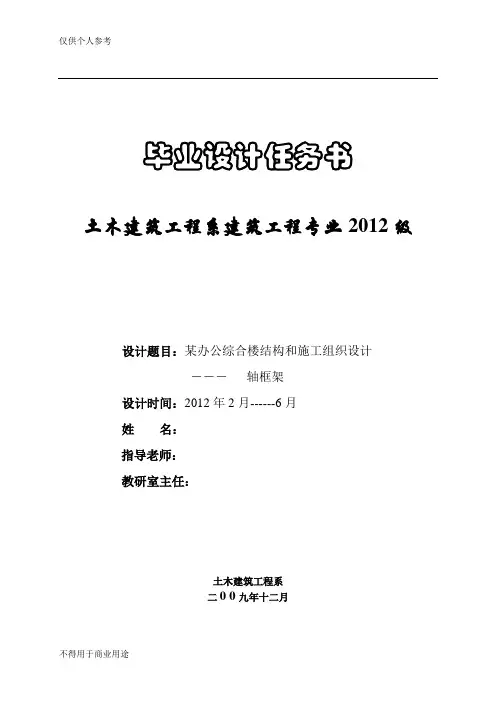

毕业设计任务书土木建筑工程系建筑工程专业2012级设计题目：某办公综合楼结构和施工组织设计―――轴框架设计时间：2012年2月------6月姓名：指导老师：教研室主任：土木建筑工程系二0 0九年十二月一毕业设计的目的与要求：目的：土木工程专业的毕业设计是在学生已修完相关专业课程的基础上进行的综合实践教学环节。

它以培养“生产第一线人才”为目标，以实际工程为课题，采用真题假做，要求学生学习贯彻“安全、适用、经济、美观”的建筑方针，综合运用所学的基本理论去解决工程实际问题，提高分析问题和解决问题的能力，提前接受实际工程设计的锻炼。

通过对中、小型建筑工程的结构设计和施工方案的编制，要求学生能熟悉和掌握建筑、结构的常用构造方法，进一步提高建筑、结构施工图绘制和设计表现的能力，掌握施工设计及优化的方法。

要求：本工程的建筑设计已完成，仅进行结构设计和施工设计。

为达到上述目的，学生必须严格要求自己，充分发挥自己的积极性和主动性，在规定的时间内独立完成任务书中所规定的任务。

结构设计要满足建筑设计的要求，即要注意先进性，又要从广西的实际情况出发，贯彻因地制宜的方针。

要求在满足使用要求的前提下，综合考虑安全可靠、经济合理、技术先进、施工方便以及工程所在地区当前可能条件等因素，并通过一定的分析比较确定水平承重结构和结构形式进行承重结构或构件的布置。

在结构布置的过程中，结构布置要使荷载传递简洁、受力明确，并按强度和刚度要求初步确定构件的截面尺寸，构件类型和尺寸规格尽可能少，在结构布置的基础上深入考虑在竖向荷载和水平荷载作用下，结构体系之间协同工作的程度，合理地确定结构或构件的计算简图。

还需考虑整个建筑物在平面和竖向上是否需要采用构造措施，以保证整个建筑物及其某些薄弱部位在平面和竖向上的刚度及整体性。

在结构布置的基础上，深入考虑在竖向荷载和水平荷载的作用下，结构体系之间协同工作的程度，通过必要的计算和结构处理，使结构构件及其连接的节点满足强度、刚度和裂缝宽度（或抗裂度）的要求，并符合现行设计规范、满足国家强制性条文，最终把结构布置和构件设计准确地反映到施工图中。

摘要本设计为汇锦集团写字楼（B座）设计，设计层数为7层，结构形式选用多层混凝土框架结构，建筑总面积5987.522m。

钢筋混凝土多层框架结构作为一种常用的结构形式, 具有传力明确、结构布置灵活、抗震性和整体性好的优点, 目前已被广泛地应用于各类多层的工业与民用建筑中。

建筑设计部分包括平面设计、立面设计、剖面设计，楼梯设计，屋面设计及建筑构造。

本设计为商务写字楼设计，一层除设门厅、办公室外，还设有消防控制室、打印室、配电室、电话总机房等功能房间；二层以上多为办公室、配有资料室、茶水休息间、一般会议室及功能会议室，每层设有两部双跑普通楼梯、两部消防电梯等，并要满足防火要求。

屋面为上人屋面。

结构计算部分包括横向水平地震作用下的框架设计和基础设计。

在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构弯矩、剪力、轴力。

接着计算竖向恒载及活荷载作用下的结构内力，找出最不利的一组或几组内力组合，内力的组合可以使用excel、力学计算器软件计算。

选取最安全的结果计算配筋并绘图。

梁的配筋尽量一致，柱的配筋尽量一致。

结合本设计结构的实际特点，基础选用桩基础，楼梯则采用板式楼梯。

通过本积极、独立的完成本次毕业设计使我能系统地总结，综合地运用所学的理论知识和专业知识来解决实际的工程设计问题，并能进一步加强我的建筑设计和结构设计的能力，是为今后的实际工作做出的必要的准备。

关键词：商务写字楼；钢筋混凝土；框架结构；抗震设计ABSTRACTThis design is the Huijin Group’s Office Building ,it is 7-floor. The total architectural area is about 6000 square meters and the structure of this building is steel reinforced concrete frame structure.Multi-storey reinforced concrete frame structure is a common structure form, has definite force transmission structure, flexible layout, seismic resistance and good integrity advantages, industrial and civil construction has been widely used in various layers of.During the architectural design stage, the plane design, vertical plane design, the cross-section design, the stair design, the roof design and architect structure are made. his design is business office design, a layer except set Hall, and Office outside, also has fire control room, and print room, and distribution room, and phone switchboard room, features Room; II layer above more is Office, and enjoy has library, and tea rest between, and General room and the features room, each layer has two Department double run General stairs, and two Department fire elevator,, and to meet fire requirements. Roofing is can touch the roof.The structural calculation and design part includes the calculation and design of one floor concrete plate namely beam and column, one staircase and foundation. When the direction of the frames is determined, firstly the weight of each floor is calculated. Then the vibrate cycle is calculated by utilizing the peak- displacement method, then the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal bending moment, shearing force and axial force in the structure under the horizontal loads can be easily calculated. After thedetermination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software，Mechanical calculator, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The steel design of beams and columns are adjusted to be the same as soon as possible. According to the structural characteristic of this building, the strip foundation is used because of its good integrity. The stair case adopts concrete plate stair case.Through the active, independent completion of the graduation design, so that I can systematically summarized, design to solve the problem of the practical application of the theory of knowledge and expertise in engineering comprehensively, and to further strengthen the capacity building design and structure design of mine, was made for practical work in the future the necessary preparations.KEY WORDS:Commercial Office；reinforced concrete structure；frame structure目录前言 (1)第1节建筑设计总说明 (2)1.1 工程概况 (2)1.2设计依据 (2)1.3 模型初设 (3)1.4 门窗设计 (4)1.5 装饰做法 (5)1.5.1屋面做法 (5)1.5.2 楼面做法 (5)1.5.3 墙面装饰 (6)第2节结构设计 (7)2.1 设计条件 (7)2.2 设计依据 (7)2.3 结构选型 (7)2.4 承重方案 (8)2.5 施工方法 (9)2.6 结构布置 (10)第3节荷载计算 (12)3.1 荷载标准值 (12)3.1.1 屋面荷载 (12)3.1.2 楼面荷载 (13)3.1.3 墙荷载 (14)3.1.4 梁柱自重 (15)3.1.5门窗自重 (15)3.2 面积计算 (15)3.2.1上人屋顶 (15)3.2.2 三至七层 (16)3.2.3 二层 (17)3.2.4 一层 (18)3.3 重力荷载代表值确定 (19)3.3.1 顶层 (19)3.3.2 三至六层 (20)3.3.3 二层 (20)3.3.4 一层 (20)3.3.5 重力荷载代表值示意图 (21)3.4梁、柱的线刚度 (21)3.4.1 梁的线刚度 (21)3.4.2 柱线刚度 (22)第4节 框架自振周期及位移计算 (26)4.1 横向框架顶点位移 (26)4.1.1 位移计算 (26)4.1.2风荷载计算 (28)4.2 水平地震作用下框架柱剪力和弯矩计算 (28)4.2.2 柱端弯矩c M 计算 (30)4.2.3 梁端弯矩b M 、剪力b V 、柱轴力N 计算 (32)第5节 框架在竖向荷载作用下的内力分析 (36)5.1 计算方法 (36)5.2 荷载传递路线示意图 (36)5.3 竖向荷载标准值计算 (37)5.4 次梁荷载计算 (38)5.4.1 受均布荷载作用 (39)4.4.2 受均布荷载和集中力作用 (40)5.5 主梁计算 (42)5.5.1 屋面主梁 (42)5.5.2 楼面主梁（二至六层） (43)5.5.3 楼面主梁（一层） (43)第6节梁固端弯矩计算 (48)6.1 固端弯矩计算规则 (48)6.2 弯矩分配系数 (49)6.3 恒载产生弯矩分配与传递 (50)第7节内力组合 (58)7.1 梁端剪力 (58)7.2 柱端轴力 (59)7.3 内力组合 (60)7.3.1 弯矩调幅 (60)第8节截面设计 (80)8.1 框架梁截面设计 (80)8.1.1 支座处正截面承载力计算 (81)8.1.2 梁跨中的正截面承载力计算 (82)8.1.3 梁斜截面受压承载力计算 (83)8.2 框架柱截面设计 (95)8.2.1轴压比验算 (95)8.2.2 正截面承载力计算 (97)第9节楼梯设计计算 (115)9.1 楼梯结构布置 (115)9.2 楼梯板设计 (115)9.3 平台板设计 (116)9.4 平台梁设计 (117)第10节桩基础设计 (119)10.1 设计依据 (119)10.2 计算信息 (119)10.2.1 几何参数 (120)1 0.2.2 材料信息 (120)10.2.3 计算信息 (120)10.3 计算参数 (120)10.4 内力计算 (121)10.5 承台的冲切验算 (122)10.5.1 柱对承台的冲切验算 (122)10.5.2 角桩对承台的冲切验算 (122)10.5.3 承台斜截面受剪验算 (123)10.7 其他验算 (126)附录 (127)1 总信息 (127)2 周期、地震力与振型输出文件 (131)3 结构位移 (135)小结 (149)致谢 (150)参考文献 (151)前言毕业设计是一个总结性的教学环节，是学生全面系统地融汇所学理论知识和专业技能并运用于解决实际问题的过程。

毕业设计任务书——土木工程任务书题目：XXX建筑结构的设计及施工技术研究学生姓名：XXX 学号：XXX指导教师：XXX一、研究背景与意义随着城市化进程的逐步加快，各类建筑物的建设和维护日益重要。

建筑设计中，结构设计是一个至关重要的环节，其合理性关系到建筑物的安全和使用寿命。

因此，本次毕业设计选择XXX建筑结构进行研究，从中分析其构造特点，分析其受力情况，设计出合理有效的结构方案，以期达到在保证建筑物安全、舒适、美观的前提下，节约材料、减少工程成本的目的。

此外，本次毕业设计还将通过实践研究，深入了解相关施工技术，为今后的建筑设计提供更多的参考和借鉴。

二、研究内容和方案1. 建筑结构设定和基本原理的分析2. 确定采用的材料和施工方案3. 通过有限元分析法，对建筑结构进行受力分析，并对各点位进行计算4. 根据受力分析结果，设计出合理的结构方案，并绘制出三维建筑结构图5. 对结构方案进行有限元模拟计算，并对计算结果进行对比分析6. 实际建造XXX建筑，通过相关检测手段进行检测三、完成时间及要求1. 设计时间要求设计任务书确定的完成时间为2022年3月31日，验收时间定于2022年6月1日举行。

2. 设计过程的质量要求毕业设计要做到合理、严谨、创新性，尽可能的接近已有的理论成果。

设计过程要按照规定流程严格操作，尤其要注意建筑物的安全和美观两个方面。

3. 设计成果要求为证明自己已熟练掌握了一定的理论和实践能力，设计的成果要具有创新性和先进性，对于本项毕业设计的突出表现将会在评定成绩的时候给予高分。

四、评分标准本毕业设计成绩占毕业总成绩的50%，评分标准按照以下方面进行评估：1. 设计内容的选择及分析（15分）2. 设计方案的正确性和可行性（25分）3. 项目设计的创新性（10分）4. 设计报告写作能力（15分）5. 毕业设计成果展示（10分）6. 答辩表现及总体印象（25分）五、设计总结本次毕业设计将以XXX建筑为研究对象，全方位分析其建筑结构和施工技术，通过实践和实验的手段，探寻新的施工技术和结构方案。

土木工程专业（建筑工程方向）毕业设计任务书毕业设计任务书（之一）：某综合办公楼设计一、题目及要求本工程为某市商业写字楼，总投资455万元，建筑面积拟定为4000m 2左右，城市规划要求4～6层，首层为公共部分，二层以上各层能分别独立使用。

1、办公室：拟采用3.6m 开间，5.4～6.0m 进深，以1～3开间为一办公单元；2、会议室：60～80m 2，除首层外，每层设置；3、会客室：60～80m 2，设在首层；4、多功能展厅：120～180m 2；5、其它，如门厅、门卫、接待、管理、卫生间、文印、邮电、小卖、楼梯、电梯等；按有关建筑设计一般通则或条例，并根据自己调研的情况，自行考虑设置。

6、层高：首层拟选3.6～4.2m ，其余3.0～3.6m 。

二、拟建位置，如图：主干道N城市主干道 拟建地段 长×宽=70m ×40m155.5三、自然条件1、气温：冬季室外计算温度-10℃，冻土深度40cm，夏季室外计算温度+33℃。

2、年降雨量700mm。

3、拟建地段地势平坦，地层分布较为规律，地基承载力按120～140kN/m2计，持力层为轻亚粘土。

4、夏季主导风向为南风，风速2.8m/s，冬季主导风向为西北风，风速为3.5m/s。

5、雪载：最大积雪厚度为20cm，基本雪压为0.25kN/m2。

6、地下水位：常年地下水位深约7m左右，水质对砼无浸蚀。

7、设计烈度7度。

四、建筑标准1、防火等级为II级。

2、办公室、会议室采光等级按III级。

五、设计要求及工作量（一）建筑部分根据题目与设计要求搜集相近的建筑设计资料与图纸，以施工图为主，具体内容如下：1、底层、标准层、顶层及其不同部分平面图。

2、正立面及侧立面图各一个。

3、剖面图1～2个（至少一个在楼梯间处）。

4、屋顶排水及其详图。

（二）结构部分1、结构方案选择在建筑方案的基础上，结合现行施工技术水平，确定结构方案：（1）选择结构承重体系：框架、框剪、剪力墙、筒体及其混合结构体系；（2）选择施工方案：现浇式、装配式、装配整体式；（3）柱网布置：在建筑方案阶段一同考虑；（4）变形缝的划分：包括位置、类型及对基础的影响；（5）结构平面布置：综合考虑梁柱的布置、位置关系；（6）依据地质情况及上部结构型式确定基础型式及其埋置深度；（7）进行初步估算，确定各种构件尺寸（包括梁、板、柱）。

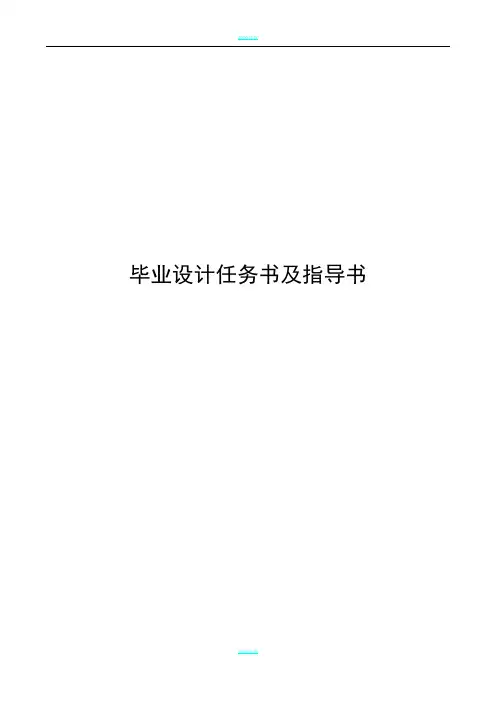

毕业设计任务书及指导书2015.12第一部分毕业设计任务书一、设计项目某 层混凝土框架结构办公楼，位于广州市。

室外标高 ，第 层层高 ，桩承台顶标高 ，其他层层高 。

外墙、分户墙及楼间墙及设备间墙厚为 ，其他内墙均为 厚。

水、电管道外接市政管道，户内管道暗埋。

给排水、电器照明为配合设计，对建筑和结构未提出特别要求。

二、场地工程地质□ 工程地质层的划分及其特征：① 稍密人工填土：人工填土多为稍密状，部分为松散状，遇水有湿陷现象。

② 松软 稍密洪积土：主要属坡洪积成因和静水沼泽堆积成因。

洪积土层是一种岩性不均匀的工程地质层，一般不宜作为基础持力层。

③ 可塑残积土：主要是片麻岩风化土，次为花岗岩风化土，以含有铁质结核为特征。

④ 硬塑残积土：包括片麻岩风化土和花岗岩风化土。

⑤ 强风化岩：强风化岩一般呈半岩半上状，以土状为主，少数为碎石块状。

□ 地下水位埋深一般为 左右，主要呈渗流形式，不存在管涌现象，对基坑或挖孔桩施工不会造成突水现象。

据水质分析，地下水对砼无侵蚀性。

□ 根据地质资料，本场未发现有影响地基稳定性的断裂构造，地下也不存在岩溶、地下洞室等现象，本场地属基本稳定地区。

从工程地质层的角度看，稍密人工填土和松软 稍密洪积土不宜作建筑物的基础持力层；可塑残积土可作为 层以下建筑物的基础持力层，而硬塑残积土和强风化岩为良好持力层，可满足低层至高层建筑地基基础的要求。

由于残积土有遇水崩解软化的特点，采用桩基时，预制桩比灌注桩更为适宜；由于地下水不甚发育，亦适宜采用人工挖孔桩；由于基岩顶板起伏甚大，大部分基岩埋深大，因此本场地不适宜采用端承桩，而适宜采用摩擦桩。

□本场地宜采用桩基础，由于桩基主要持力层是吸水性强的残积土，因此预制桩（如预应力管桩，， ， ）比灌注桩（如钻孔灌注桩、人工挖孔桩）更为适宜。

三、设计内容．对建筑设计提出修改意见；．结构布置和初选构件截面尺寸；．计算天面层及N层的楼板和次梁的内力及配筋；．计算整栋建筑物的风荷载及水平地震作用；．验算整栋建筑物在风荷载及水平地震作用下的位移；．采用D值法分析x轴框架在风荷载及水平地震作用下的内力；．采用直捷分层法分析x轴框架在竖向荷载作用下的内力；．进行荷载效应组合及配筋；．基础设计；．电算部分：要求对结构的部分或整体计算用电算校核，电算程序可用现有的软件，如 等，也可以自己编制程序来解决设计中的问题。

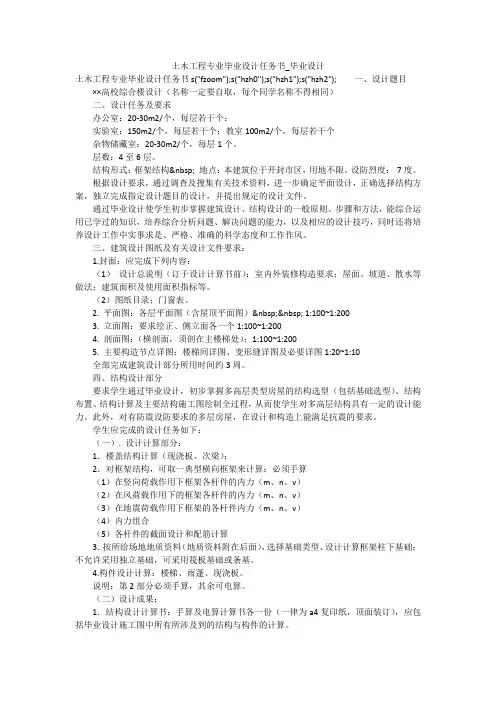

土木工程专业毕业设计任务书_毕业设计土木工程专业毕业设计任务书s("fzoom");s("hzh0");s("hzh1");s("hzh2");一、设计题目××高校综合楼设计（名称一定要自取，每个同学名称不得相同）二、设计任务及要求办公室：20-30m2/个，每层若干个；实验室：150m2/个，每层若干个；教室100m2/个，每层若干个杂物储藏室：20-30m2/个，每层1个。

层数：4至6层。

结构形式：框架结构  地点：本建筑位于开封市区，用地不限。

设防烈度：7度。

根据设计要求，通过调查及搜集有关技术资料，进一步确定平面设计，正确选择结构方案，独立完成指定设计题目的设计，并提出规定的设计文件。

通过毕业设计使学生初步掌握建筑设计、结构设计的一般原则、步骤和方法，能综合运用已学过的知识，培养综合分析问题、解决问题的能力，以及相应的设计技巧，同时还将培养设计工作中实事求是、严格、准确的科学态度和工作作风。

三、建筑设计图纸及有关设计文件要求：1.封面：应完成下列内容：（1）设计总说明（订于设计计算书前）：室内外装修构造要求；屋面、坡道、散水等做法；建筑面积及使用面积指标等。

（2）图纸目录；门窗表。

2. 平面图：各层平面图（含屋顶平面图）   1:100~1:2003. 立面图：要求绘正、侧立面各一个1:100~1:2004. 剖面图：（横剖面，须剖在主楼梯处）：1:100~1:2005. 主要构造节点详图：楼梯间详图、变形缝详图及必要详图1:20~1:10全部完成建筑设计部分所用时间约3周。

四、结构设计部分要求学生通过毕业设计，初步掌握多高层类型房屋的结构选型（包括基础选型）、结构布置、结构计算及主要结构施工图绘制全过程，从而使学生对多高层结构具有一定的设计能力。

毕业设计是土木工程系土木工程专业一种重要旳实践教学环节，也是本专业本科毕业生在毕业前必须完毕旳实践设计环节。

通过指引教师旳引导，学生独立完毕一整套建造和构造(土建)部份旳设计和施工图旳绘制，并在设计过程中培养综合运用四年来学习掌握旳基本理论知识和专业基本知识，解决工程设计旳技术问题，以及对普通技术问题旳解决能力。

通过毕业设计进一步提高和训练学生旳工程制图、理论分析、建造形体、功能设计和构造设计措施，并通过上机操作掌握现代计算机技术在土建工程设计中旳应用能力，熟悉普通工程设计中各类原则、规范(规程) 、手册、工具书旳检索与使用措施，为毕业后走上工作岗位能迅速适应环境并独立工作打下良好基本。

通过本次独立旳设计过程，学生应锻炼自己旳分析、解决实际工程技术问题旳能力，培养细心、严谨、务实、细致旳工作态度和吃苦耐劳旳工作作风。

2.1 毕业设计题目：大学教学楼2.2 设计任务旳提出本次毕业设计题目定性为多层框架构造高校教学楼。

宁夏是一种多震旳地区，地震基本烈度为8 度，房屋抗震规定高。

框架构造具有较高旳抗震性能，能适应抗震设防规定。

宁夏不仅是一种多震旳地区，并且还是一种寒冷旳地区，外墙体保温规定高，砌体构造为了满足保温规定，常将外墙厚增长到360mm，黏土砖大量吞噬土地，目前已限制使用。

砌块保温性能普通比较好，但强度较低，满足不了承重规定，常用于框架构造旳填充墙，框架构造恰恰合用于这一规定。

该设计旳重要目旳在于培养学生综合运用四年来学习旳基本理论知识和专业基本知识，解决工程设计旳技术问题，以及对普通技术问题旳解决能力。

通过毕业设计进一步提高和训练学生旳工程制图、理论分析、建造形体、功能设计和构造设计旳措施。

2.3 设计项目总规定：设计建造面积：6500 m2—7000m2 摆布；主体六层；建造总高度：25 m2 摆布。

本教学楼为高校教学楼，为教学服务。

设计时应充足考虑教学、辅助功能，应做到功能分区明确，平面布置应合理、紧凑；满足各部份使用功能规定。

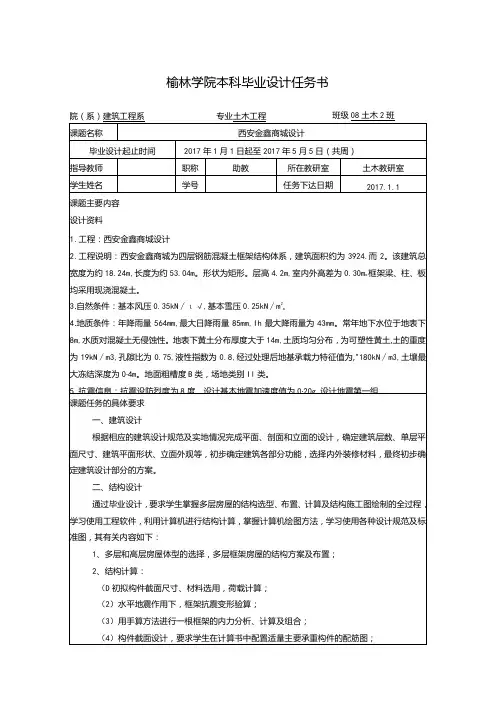

榆林学院本科毕业设计任务书
(5)基础设计，根据工程需要选择合适的基础形式，并计算地基反力，在计算书中画出基础主要构件的配筋图。

三、设计成果
1、开题报告、设计说明书各一份；
2、图纸：
1)建筑施工图：
(1)底层平面图；
(2)其他层平面图；
(3)立面图；
(4)剖面图；
(5)节点详图。

(6)总布局平面图。

2)结构施工图：
(D基础平面布置图和一根基础梁配筋图；
(2)顶、底层除外的某一层结构平面布置图；
(3)一根框架配筋图或一片剪力墙的配筋图；
(4)板的配筋图。

四'图纸要求
1、图纸统一要求规格为1号，并要画出规定的图框；
2、建筑施工图可以电脑画图，结构施工图必须手画；
拟定的工作进度及要求(以周为单位)
第一阶段建筑设计进度
布置设计任务、方案草图1周
构造设计1周
正式图、整理1周
合计3周
第二阶段结构设计进度
查阅中外文资料0.5周
结构设计总说明0.5周
确定计算简图、计算结构刚度0.5周
重力荷载及横向水平地震作用计算1∙5周
横向水平地震作用下结构内力分析及位移验算 1.5周
重力荷载作用下框架内力分析1∙5周
内力组合 1.5周
截面设计1周合计8.5周
第三阶段计算书和手画图
上机绘图、计算书整理1周绘图、整理1∙5周合计 2.5周。

土木工程毕业设计任务书土木工程毕业设计任务书一、毕业设计培养目标毕业设计是土木工程专业本科培养计划中最后一个主要教学环节，也是最重要的综合性实践教学环节，目的是通过毕业设计这一时间较长的专门环节，培养土木工程专业本科生综合应用所学基础课、专业基础课及专业课知识和相应技能，解决具体的土木工程设计问题所需的综合能力和创新能力。

本设计方向主要培养学生从事一般性结构设计能力。

二、毕业设计内容与基本要求（一）结构设计方向结构设计方向主要侧重于学生的结构设计能力的培养，在给定建筑条件图的前提下，进行一个设计项目的全部设计，包括基础、楼板、框架梁柱结构体系及楼梯等构件在竖向荷载、水平风荷载及地震荷载的作用下的内力计算与配筋，要求采用手算与电算结合，手算一榀框架梁柱基础的内力与配筋，电算整个项目的楼板、所有的梁柱及基础的内力与配筋，并绘出结构施工图。

毕业设计成果包括两部分构成，一是设计计算书部分，二是设计图纸部分。

具体要求分述如下：1、设计计算书部分计算书按湖南工学院毕业设计论文格式进行排版，内容包括：（1）中英摘要（2）结构选型与结构布置（3）框架在竖向荷载作用下的内力计算（4）框架在风荷载作用下的内力计算（5）框架在地震荷载作用下的内力计算（6）内力组合（7）框架梁、柱、节点设计（8）框架配筋计算（9）板、基础设计（10）参考文献资料（11）致谢计算内容取一榀代表性的框架进行计算，板配筋计算取三块代表性的板，并与PKPM空间计算软件计算成果进行对比分析计算书要采用公式编辑器，内力计算分配表采用EXCEL表制作，或用CAD制图形成正式word文档；铜版纸封面，胶装。

2、设计图纸部分设计图纸是表达设计的重要组成部分，结构设计出图采用PKPM 软件进行计算，出图可采用CAD出图或PKPM出图，设计图纸内容包括：（1）图纸目录（2）基础设计平面图（3）基础设计大样（4）柱配筋图（5）各层梁配筋图（平法）（6）各层板配筋图（平法）设计图统一采用A2或A1的图幅，不得采用其它图幅，图签采用统一图签。

郑州大学远程教育学院土木工程专业（届本科生）毕业设计任务书设计题目：多层现浇钢筋混凝土框架结构教学楼指导教师：郑州大学土木工程学院20xx年xx月·毕业设计目的作为新世纪合格而优秀的工程师，仅掌握基础知识和专业知识是很不够的，他还必须具有较强的综合判断和科学决策的能力、独立处理各种复杂问题的能力以及树立超前创新的意识等等，这些能力和意识的培养和建立是与教学过程中的实践环节密不可分的。

毕业设计是本科学生知识、能力、素质提高的关键性实践环节，是实现本科培养目标要求的重要阶段，也是学生综合素质与工程实践能力培养效果的全面检查。

·设计要求1. 认真贯彻“使用、安全、经济、美观”的设计原则。

2. 学习、掌握建筑与结构设计的全过程、基本方法和步骤。

3. 处理好建筑与结构设计的关系，认真考虑影响设计的各项因素。

4. 了解和掌握与本设计有关的设计规范和规定，并正确运用它们。

5. 掌握建筑结构的设计、计算方法和基本构造要求。

6. 认真编写建筑设计说明书、结构计算书，并绘制相应的设计图纸。

第一部分建筑设计1 设计题目及要求1.1设计题目：***市（区、县、镇）***中学（高级中学、初级中学）教学楼。

具体设计题目名称需要选题的同学按此格式补充完整，要求每人一题目，确保不重复。

1.2建筑地点及拟建基地平面图本建筑位于某市（镇）边缘，由城市主管部门批准拟建场地平面图见附件一。

1.3建筑面积和层数建筑面积5000平方米左右;层数4-6层(可为局部6层)。

1.4结构形式现浇框架结构1.5设计任务普通教室 50-60 m2,24班；教师休息室 50-60 m2,每层一间；图书阅览室 120-150 m2,1间；阶梯教室150 m2,3间；配电室 30-40 m2,1间；值班室 25-30 m2;1间；各层设卫生间(男女生比例按1:1) ；1.6设计内容(1)建筑方案及其初步设计；(2)建筑平面,立面和剖面设计；(3)主要部位的建筑构造设计及材料作法；(4)绘制建筑施工图。

学院：专业：土木工程专业学生姓名: 学号:设计(论文)题目：起迄日期:设计(论文) 地点: 指导教师:专业负责人:任务书下达日期:任务书填写要求1．毕业设计（论文）任务书由指导教师根据各课题的具体情况填写，经专业负责人审查、学院主管院长签字后生效。

此任务书应在毕业设计（论文）开始前一周内填好并发给学生；2．任务书内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，不得随便涂改或潦草书写，禁止打印在其它纸上后剪贴；3．任务书内填写的内容，必须和学生毕业设计（论文）完成的情况相一致；4．任务书内有关“学院”、“专业”等名称的填写，应写中文全称，不能写数字代码。

学生的“学号”要写全号（如：031201106）；5．任务书内“主要参考文献”的填写，应按照国标GB 7714—87《文后参考文献著录规则》的要求书写，不能有随意性；6．有关年月日等日期的填写，应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。

如“2004年3月21日”或“2004-03-21”。

5．本毕业设计（论文）课题工作进度计划：起迄日期工作内容2012年2月15日~3月13日3月14日~ 3 月 20日3月21日~ 3 月27日3月28 日~ 4 月 3日4月4日~ 4 月 13日4月14 日~ 4 月 20日4月21 日~ 4 月 27日4月28 日~ 5 月 4日5月5 日~ 5 月 11日5月12 日~ 5 月 18日5月19 日~ 6 月2日6月2 日~ 6月 7日6月8日~ 6月 12日文献综述,外文翻译，构思建筑设计方案确定建筑方案，完成建筑方案草图建筑设计，绘制建筑图（扩初设计）建筑设计，绘制建筑图（扩初设计），完成建筑设计论述确定结构方案，选择构件，确定构件形式初估截面尺寸，荷载汇集地震作用计算，框架内力计算风荷载计算，风荷载作用下一榀框架内力计算一榀框架在竖向荷载作用下内力计算，荷载（内力）组合构件截面验算：梁、柱；节点设计；楼板配筋计算楼梯设计计算；基础设计计算；完成结构设计论述绘制结构施工图绘制、输出建筑、结构施工图，打印设计说明书，建筑经济分析，指导教师审查论文答辩所在专业审查意见：负责人：年月日学院意见：主管院长：年月日。

目录桂林市XX办公楼设计任务书.......................................错误！未定义书签。

工作计划........................................................错误！未定义书签。

读书笔记........................................................错误！未定义书签。

开题报告........................................................错误！未定义书签。

外文翻译........................................................错误！未定义书签。

阶段总结........................................................错误！未定义书签。

毕业实习报告....................................................错误！未定义书签。

毕业设计总结....................................................错误！未定义书签。

桂林理工大学本科学生毕业设计（论文）任务书系( 院 )：土木工程系课题名称：桂林市市政办公楼设计专业(方向)：土木工程（工民建）班级：土木应用05-2学生姓名：辛荣超学号：指导教师：罗小平职称：讲师下发日期： 2009.3桂林理工大学教务处制桂林理工大学本科毕业设计·论文I II桂林理工大学本科毕业设计·论文V指导教师： (签字) 教研室主任： (签字) 系（院)主任： (签字)桂林理工大学本科毕业设计·论文工作计划毕业设计是总结我们学生在校期间的学习成果，是学生综合运用所学的基础知识、专业知识和基本技能进行建筑、结构、施工设计的重要实践过程。

大学土木工程专业毕业设计任务书一、设计资料：1、气象资料：本地区年平均气温14.5o C;年降雨量1400mm;主导风向：夏季：南、南偏东；冬季：北、西北；基本风压：0.45KN/m2;最大积雪深度170mm，基本雪压0.4 KN/ m2；2、工程地质及水文地质资料：地基容许承载， II类场地（详见地质勘测报告）；最高地下水位：自然地面下0.8m；本工程的+0.000相当于绝对标高5.35m；3、地震设防基本烈度：6度；4、楼面和屋面活荷载按建筑结构荷载规范取用；5、建材供应情况：所有建筑材料能保证供应；施工条件：该工程由具有一级资质的企业施工，施工单位实力雄厚，机具及技术力量均能满足要求；7、设计标高：室内设计标高+0.000，室内外高差2600mm；8、墙身做法：墙身为粉煤灰轻渣空心砌块填充墙，用M5混合砂浆砌筑；内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度，外墙为贴瓷砖墙面。

9、楼面做法：水磨石地面（顶面20mm水泥砂浆打底，5mm厚粉刷；底面15mm厚纸筋石灰抹底）；10、屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1:2水泥砂浆找平层厚20mm，二毡三油防水层，撒绿豆砂浆保护；11、门窗做法：门厅处为铝合金门窗，其他均为木门、钢窗；12、活荷载：屋面活荷载2.0 2m kN ;楼面活荷载2.0 2m kN ；走廊楼面活荷载2.52m kN ；电梯机房7.0 2m kN ；盥洗室2.0 2m kN 。

二、结构布置及结构计算简图的确定：结构平面布置见图1，各构件尺寸确定如下： 梁：框架梁：6678000121121=⨯==l h mm 取 650300⨯=⨯h b mm联系梁：取 500250⨯=⨯h b mm柱：角柱截面 600600⨯=⨯h b mm中柱截面 450450⨯=⨯h b mm 楼板：楼板现浇楼板厚 100 mm根据地质资料，确定基础顶面离室外地面为500mm ，由此可得底层层高为3.15m 。
