图书馆视频监控系统4.1总体目标图书馆项目监控系统采用纯数字系统，视频监控系统由前端摄像机信号采集、信号传输、后端信号显示、控制及存储三部分组成，系统将采用全数字的信号采集、显示和存储方式进行设计，图书馆控制主机等设备设于图书馆一层消防安控室内。
监控点主要设在周界、地下室、主要出入口、大堂、电梯厅、楼梯间、电梯轿箱、走廊、前台，及图书阅览室。
大堂、主要出入口、广场、室外区域设置1080P彩色摄像机。
走廊、电梯厅等公共区域采用720P彩色半球摄像机，楼梯间、地下车库采用低照度枪式摄像机，电梯轿厢采用电梯专用摄像机，周界及室内大空间公共区域采用高清智能球摄像机。
摄像机数量及类型依据图纸为参考，结合装修及现场情况进行二次深化设计。
选用的前端摄像机，均采用高清网络摄像机，传输线缆选用与综合布线统一名牌超五类非屏蔽双绞线，摄像机电源部分将选用POE交换机进行供电，室内部分半球摄像机顶部安装，枪击摄像机墙壁安装，室外球型摄像机支架安装。
具体点位数量：720p红外一体机数量40台，720P红外半球118台，1080P 室外红外网络高速球型摄像机28台，720P 室内网络球型摄像机36台，电梯轿厢半球摄像机7台，1080p红外宽动态网络半球摄像机15台。
监控所用传输线缆布线与网络布线独立，以方便安装维护。
系统监控存储时间为30天，录像清晰度按不同前端类型达到720P或1080P以上。
4.2设计要求本次图书馆视频监控系统采用全IP架构，部分重点位置采用1080P高分辨率高清网络摄像机，其它采用720P高清摄像机。
在前端进行编码压缩，分别通过网络传入弱电设备间接入交换机，然后通过视频传输网，传输到安防监控室的视频综合平台进行解码上墙，并通过NVR模式（或类似构架，具体方案投标商结合厂家设备进行深化设计）进行集中存储，并预留向上一级安防中心（校安防总中心）的通信接口。
系统由前端子系统、传输子系统、存储子系统、显示子系统和控制子系统组成。

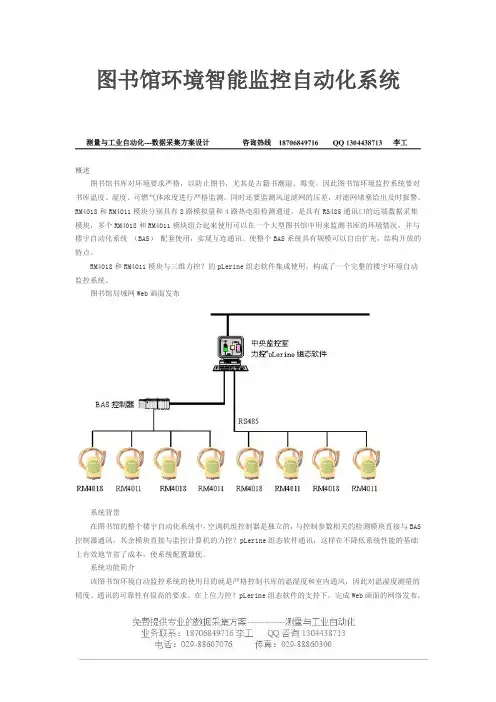

图书馆环境智能监控自动化系统
概述
图书馆书库对环境要求严格，以防止图书，尤其是古籍书潮湿、霉变。
因此图书馆环境监控系统要对书库温度、湿度、可燃气体浓度进行严格监测，同时还要监测风道滤网的压差，对滤网堵塞给出及时报警。
RM4018和RM4011模块分别具有8路模拟量和4路热电阻检测通道，是具有RS485通讯口的远端数据采集模块，多个RM4018和RM4011模块组合起来使用可以在一个大型图书馆中用来监测书库的环境情况，并与楼宇自动化系统（BAS）配套使用，实现互连通讯。
使整个BAS系统具有规模可以自由扩充，结构开放的特点。
RM4018和RM4011模块与三维力控？的pLerine组态软件集成使用，构成了一个完整的楼宇环境自动监控系统。
图书馆局域网Web画面发布
系统背景
在图书馆的整个楼宇自动化系统中，空调机组控制器是独立的，与控制参数相关的检测模块直接与BAS 控制器通讯，其余模块直接与监控计算机的力控？pLerine组态软件通讯，这样在不降低系统性能的基础上有效地节省了成本，使系统配置最优。
系统功能简介
该图书馆环境自动监控系统的使用目的就是严格控制书库的温湿度和室内通风，因此对温湿度测量的精度、通讯的可靠性有很高的要求。
在上位力控？pLerine组态软件的支持下，完成Web画面的网络发布，
在图书馆的电工、物业、工程等部门都可以在计算机上实时查看各个书库的环境状况，当报警发生时弹出报警框。
图书馆监控系统方案1. 简介图书馆是一个公共场所，为了保障图书馆的安全和管理效率，需要引入监控系统。
本文将介绍一种图书馆监控系统方案，包括系统的概述、系统结构、技术方案和实施计划。
2. 系统概述图书馆监控系统旨在通过视频监控和智能分析技术，实现图书馆内的安全监控和管理。
该系统主要功能包括实时监控、异常检测、统计分析等。
3. 系统结构图书馆监控系统采用分布式结构，主要由前端设备、中心服务器和客户端组成。
3.1 前端设备前端设备包括摄像头、门禁系统和传感器等。
摄像头布设在图书馆内的重要区域，通过实时监控捕捉图像数据。
门禁系统用于记录人员出入图书馆的记录。
传感器用于检测图书馆环境的温度、湿度等信息。
3.2 中心服务器中心服务器负责接收和存储前端设备发送的数据，并进行处理和分析。
服务器采用高性能的硬件设备，具备大容量的存储能力和高效的数据处理能力。
3.3 客户端客户端是用户与图书馆监控系统进行交互的界面，可以通过客户端实时查看监控画面、查询监控记录和设置系统参数等。
4. 技术方案图书馆监控系统采用先进的视频监控和智能分析技术，具体技术方案如下：4.1 视频监控技术系统使用高清网络摄像头，可以实时监控图书馆的各个区域。
摄像头将采集到的图像数据通过网络传输到中心服务器进行处理和存储。
4.2 异常检测技术系统通过智能分析算法对摄像头采集到的图像进行处理，可以实现异常检测功能。
例如，系统可以检测到有人员闯入禁止区域或在图书馆内出现异常行为，并及时报警。
4.3 数据统计分析技术系统可以对摄像头采集到的图像数据进行统计分析，例如统计每日图书馆的进出人数、热门区域的人流量等。
这些数据可以为图书馆的管理提供参考。
5. 实施计划图书馆监控系统的实施计划如下：5.1 系统设计阶段在系统设计阶段，需确定系统的功能需求和技术方案，并进行系统架构设计。
5.2 硬件设备采购阶段在硬件设备采购阶段，需根据系统设计需求采购所需的摄像头、门禁系统和传感器等设备。
XX大学图书馆监控管理系统方案2008年4月目录设计单位简介 (3)前言 (4)第一部分需求分析 (4)第二部分系统方案设计 (6)第一章设计思想 (6)第二章系统设计 (7)第一节系统结构设计 (7)第二节图书馆前端系统设计 (8)2．1 温湿度采集 (10)2．2 电池组监测监控 ................................................................ 错误！未定义书签。
2．2门禁管理 (10)第三节监控中心系统设计 (11)第三部分设备选型 (12)第一章前端设备 (13)第一节摄像机 (13)第二节网络视频服务器 (14)第三节拾音器和音箱 (19)第四节温湿度传感器 (19)第五节电池组监测仪 ................................................................ 错误！未定义书签。
第六节门禁系统 ......................................................................................................... 错误！未定义书签。
第三章中心设备 (19)第一节监控中心服务器（中心管理平台） (20)第二节电视墙及磁盘阵列 (21)第四部分技术支持和服务及人员培训 (23)一、技术支持和服务 (23)二、人员培训 (24)第五部分设备清单及报价 (24)设计单位简介深圳市XXX科技有限公司，地处深圳市南山区，是深圳高新技术企业。
下设北京分公司、上海分公司、深圳分公司，为国内一流专业生产安全防范系列产品的企业，公司具有独立的产品开发、研究、生产制造能力，技术水平在同行业居领先地位，近几年来，深圳市安普生科技有限公司以“创CCVE领域国内第一品牌”为目标，瞄准国际同类产品先进水平，独立开发了网络视频服务器、人脸识别监控系统、多媒体监控系统、城市交通集中监控系统和双向控制闭路电视教学系统等多个系列产品，成为目前国内矩阵监控领域生产品种最多、最全的企业，产品用户遍及全国各地。
校园视频监控系统设计方案背景随着社会的发展和技术的进步，校园安全问题越来越受到关注。
为了提高校园的安全性和管理效率，本文将提出校园视频监控系统设计方案。
系统需求校园视频监控系统需要满足以下几个主要需求：1. 实时监控：系统能够实时监控校园的各个区域，包括教学楼、宿舍楼、图书馆等重点区域，并及时发出警报；2. 录像存储：系统能够将监控画面实时录像，并存储在中央服务器中，以备后期回放和调查使用；3. 视频回放：管理员可以随时回放存储的视频，以调查和解决校园安全事件；4. 报警功能：系统能够根据设定的规则自动发出报警，例如异常活动或破坏性行为；5. 云端管理：系统可以通过云端进行管理和监控，管理员可以随时随地访问系统。
系统设计为了实现以上需求，校园视频监控系统的设计包括以下几个主要模块：1. 摄像头设备：在校园的重要区域安装高清摄像头，能够全天候监控并拍摄视频；2. 视频传输：将摄像头拍摄到的视频通过有线或无线方式传输到中央服务器；3. 中央服务器：将接收到的视频进行实时展示、存储和索引，以供管理人员使用；4. 监控管理端：管理人员可以通过监控管理端实时查看视频、设定报警规则和回放录像；5. 云端存储和管理：将录像存储在云端服务器中，管理员可以通过云端访问系统进行管理。
实施步骤校园视频监控系统的实施步骤如下：1. 调研和需求分析：详细了解校园的具体需求和使用场景，以确定系统的功能和规模；2. 设备安装和布线：根据需求，在校园的重要区域安装摄像头，并进行网络布线；3. 系统部署和配置：搭建中央服务器和云端存储，并进行系统配置和网络连接；4. 软件开发和集成：开发监控管理端软件，并与摄像头设备和中央服务器进行集成；5. 测试和优化：对系统进行测试，调优系统性能和功能，确保系统的稳定运行；6. 培训和使用：培训管理员和操作人员，使其熟悉系统的使用方法和功能；7. 运维和维护：定期进行系统巡检和维护，保证系统的正常运行和数据安全。
视频监控建设方案详细目录一、前言 (3)1.1 编制目的 (3)1.2 编制依据 (4)1.3 项目背景 (5)二、需求分析 (6)2.1 监控目标 (7)2.2 监控范围 (8)2.3 监控需求 (9)2.4 应用场景 (10)三、系统设计 (11)3.1 系统架构 (13)3.2 设备选型 (15)3.3 传输网络设计 (16)3.4 控制中心设计 (17)3.5 存储与管理 (19)3.6 网络安全策略 (20)四、施工计划 (21)五、设备安装与调试 (22)5.1 设备安装规范 (23)5.2 设备接线图 (24)5.3 设备调试方案 (25)5.4 调试进度安排 (26)5.5 调试问题处理 (27)六、系统测试与验收 (28)6.1 测试目的 (29)6.2 测试方法 (30)6.3 测试内容 (31)6.4 验收标准 (32)6.5 验收流程 (33)七、培训与运维支持 (35)7.1 培训内容 (36)7.2 培训方式 (37)7.3 培训计划 (38)7.4 运维体系 (39)7.5 运维支持流程 (41)八、项目总结与评估 (43)8.1 项目成果总结 (44)8.2 项目效益评估 (45)8.3 项目经验教训 (46)8.4 后续改进方向 (47)一、前言随着社会的发展和科技的进步，视频监控系统已经成为现代公共安全、交通管理、商业场所等各个领域的重要辅助手段。
为了提高治安管理水平，保障人民群众的生命财产安全，提高城市治理效能，各级政府和企事业单位纷纷加大了视频监控设施的建设力度。
本文档旨在为您提供一份详细的视频监控建设方案，以便您能够根据自身需求和实际情况，选择合适的技术和设备，顺利完成视频监控系统的建设工作。
1.1 编制目的确保安全监管的完善性：通过视频监控系统的建设，实现对关键区域全天候不间断的监控，预防潜在的安全风险，确保人员和财产安全。
提升管理与服务效率：借助视频监控系统的实时监控和录像回放功能，可以直观掌握监控区域的整体情况，以便快速响应各类事件和紧急状况，有效提升管理和服务的响应速度。
图书馆视频监控系统设计说明书摘要随着现代电子技术的发展，视频监控系统也逐步由模拟走向数字化。
视频监控系统是安防领域中的重要组成部分，是所有安全系统中最关键的子系统。
系统通过遥控摄像机，直接观察被监视场所的情况，同时可以把被监视场所的情况进行同步录像。
另外，视频监控系统还可以与防盗报警系统等其它安全技术防范体系联动运行，使用户安全防范能力得到整体的提高。
视频监控系统能在人无法直接观察的场合，适时、清晰、真实地反映被监视控制对象的画面。
视频监控系统已成为在现代化管理中监控的最为有效的观察工具。
视频监控系统是一种全数字化、全网络化的系统，可以同现有的多媒体系统、控制系统和信息系统集成，方便地实现数据和信息的共享在控制中心，只要有一个工作人员操作，就能够观察多个被控区域，以及远距离区域的监控功能。
而随着图书馆馆藏量的日益增加，电子设备的不断更新，相应地，对于图书馆的视频监控要求也不断提升。
此次的设计对象为某学校的图书馆，总共六层。
考虑到图书馆内的主要人员为学生和老师，相应的日间监控要求不是很高，大部分地区可处于一般监控状态，少部分则需全天候实时监控。
但是到了夜间及节假日，对于图书馆的全局视频监控要求要提升很多。
综合以上要求，我们在图书馆的走廊、楼梯、大厅等安装了摄像头，还在重要出入口安装有摄像机，实现全方位的监控。
关键词：图书馆视频监控；采集；传输；安全防范。
一、监控系统总体设计以及分析1.1图书馆监控系统概述视频监控系统是安全防范技术体系中一个重要的组成部分。
目前这种系统的应用在我国发展极快，市场竞争激烈。
在本次设计中，视频监控系统主要以下几部分组成：图像信息的采集和预览；对采集画面的简单控制以及存储和回放功能。
随着计算机技术的高速发展，整个系统的向着数字化，网络化，集成化的方向发展。
本文主要论述一般视频监控系统的工作原理和设计方法，以及简单介绍这种技术的发展趋势。
随着数字信息时代的到来，数字化高新技术产品日益增加和完善。
各行业为了提高和完善生产、管理水平和增加竞争性，都争先采用完善的高新技术产品，视频监控系统就是信息时代的产物之一。
视频监控系统是管理人员高质量管理的理想工具；也是公共安全、防盗防范必不可少的强有力的得力助手。
利用它可以大大减少不必要的人力，实时监视可视区域，做到控制现场实际工作现状，实时快速的反映所发生的一切事物，便于管理者及时应付处理突发事件等。
为了适应信息化的需要，按照视频监控系统的技术规范，并结合现代化需求的特点，系统采取先进合理的设计思想和较为完善的设备对视频监控系统进行了设计与实现，力争做到电子监控系统的可靠性和先进性完美结合。
方案设计时充分考虑当前图书馆各项需求应用，又面向未来快速增长的发展需求，在系统整体功能设施配备时依据功能齐全、实用、使用方便、质量可靠、技术先进具有扩容能力；认真分析各系统产品的价格、功能、稳定性和可靠性，依据可靠性高、性价比高的原则，采用主流产品；按系统整体安全性高、性能稳定、可维护性故障少、系统操作简单的原则进行系统集成。
总之要体现先进实用、操作方便、自动化程度高、安全可靠的总体设计思想。
1.2视频监控系统设计依据该方案依据我国有关的国家标准和安防行业标准、规范、规程。
具体包括：《计算机软件工程规范国家标准汇编2003》中国标准出版社《项目管理—计划、进度和控制的系统方法》（第7版）《城市报警与监控系统建设指导性技术文件》《城市报警监控系统建设方案设计要素》《民用闭路监视电视系统工程技术规范》（GB50198-94）《工业电视系统工程设计规范》GBJ115-87《无屏蔽双绞线系统现场测试传输性能规范》（EIA/TIATSB67）《电子计算机机房设计规范GB50174-93》《工业企业通信接地设计规范》（GBJ79-85）《安全防范工程程序与要求》（GA/T75-94）《安全防范系统通用图形符号》（GA/T74-94）《安全防范工程技术规范》（GB50348-2004）《安全防范工程程序与要求》GA/T75-94《安全防范工程费用概预算编制办法》GA/70-94《电子设备安装工程费用定额》HYD41-01-1999《民用建筑闭路监视电视系统工程技术规范》GB50198-94《中国电气装置安装工程施工及验收规范》GBJ232-82《建筑与建筑群综合布线系统工程设计规范》CECS 72.95《系统接地的形式及安全技术要求》GB14050-93《电视监控工程费用概预算编制办法》（GA/T 70-94）《出入口控制系统技术要求》GA/T394-2002《安全防范工程程序与要求》GA/T75-94《社会公共安全标准汇编》（中国标准出版社.1995年）《计算机信息网络国际互联网管理规定》1.3、监控系统设计原则在此次图书馆视频监控系统设计时，主要遵循体现以下几个特性：（1）先进性严格按照国家有关规定，结合具体情况，用最佳设计方案，采用先进成熟的技术设备和材料，既满足当前的需求，又兼顾未来高速的数据传输需要，使整个系统在一段时期内保持先进性和良好的扩展性，以适应未来信息产业业务的发展和技术升级的需要。
（2）规范性视频监控工程，是一个先进复杂的综合性系统工程，从系统设计开始，包括施工、安装、调试直到最后验收的全过程,都应严格按照国家有关的标准和规范，作好系统的标准化设计和管理工作。
最后提交正规的测试验收报告及全套施工图纸和技术资料供使用方存档。
（3）实用性和可扩充性在设计本监控系统方案的同时，应充分考虑到目前需要和将来长远利益。
首先满足其基本功能需要，达到经济实用的要求，又应充分考虑今后的发展需要，具有可扩充性，充分保护现有的投资，而且具有较高的性价比。
系统的建设要严格按照国家、地方和行业的有关标准与规范。
在没有标准与规范的情况下，要参照国家、地方和行业的相关标准与规范，制订相应的标准与规范。
系统的分析、设计、实现和测试要严格按照软件工程标准和规范，并尽可能采用开放技术和国际主流产品，以确保系统符合国际上各种开放标准。
（4）可靠性视频监控系统的建设，直接影响着使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中采用最优化的方案。
并从线路敷设、设备安装、系统调试服务等方面，充分满足可靠性的要求。
（5）应用的广泛性为了提供使用者(在过程监视中，一般指管理人员及各级领导者)的监视区域(生产区域)以外场所的远程监视的需要，只需在现有的机器上安装应用软件或直接使用标准浏览器（不需任何安装），即可实现此需求。
1.4图书馆监控系统设计细则1、根据图书馆的监控要求及其自身的特点，建立具有以下特点的视频监控系统。
该视频监控系统能够对图书馆内进行全方位、全天候的监视及录像（录像时间侧重在工作人员下班后，平时可随机录像）。
馆内根据现场照度情况，可选用彩色摄像机、黑白摄像机，所选用的摄像机应与所处的环境相适宜。
主要监视范围：各层走廊、楼梯口、大厅主要监视区域：各个重要出入口，电梯前室、出纳室、前大厅、重要通道、重要活动场所等。
整个系统所用摄像机数量预计在30台左右。
终端可以用数字硬盘录像机记录图像并兼做主机。
显示设备选用100Hz无闪烁监视器。
2、系统设计应要符合系统性能指标要求，是系统能够安全有效。
3、设备、系统的可靠性要求要使系统建成后能够安全可靠地运行，系统的主要设备应选用信誉好、质量过关的国际、国内知名品牌，并能够提供相关的设备检验报告或认证证书。
监控中心要合理设置，能够在有限的条件下，发挥监控中心的最大效能。
系统还应配置备用电源，能够保证停电后，系统能够正常工作1h以上。
系统采用综合接地方式进行保护，应符合《建筑物电子信息系统防雷技术规范》（GB50343-2004）要求。
系统还应配备系统操作、维修手册，工程承建方还应对相关工作人员进行操作培训，使培训人员能达到熟练使用系统的程度。
4、视频监控系统设备选型要求（1）摄像机选型全方位球形摄像机红外摄像机1）系统选用的摄像机的最低照度至少低于监视目标附近环境照度的10倍；彩色摄像机至少低于监视目标附近环境照度的50倍。
2）当监视目标的环境照度不高且监视画面要求图像清晰度较高时，宜选用黑白摄像机；若采用彩色摄像机，需要添加照度均匀的照明装置。
3)当现场照度不够时，宜选择红外或可见或带红外光源的摄像机。
(2)镜头选型1)镜头成像面尺寸与摄像机成像面尺寸相适应，镜头接口与摄像机接口配套。
2）监视固定目标是选用定焦镜头，焦距大小可参照相关公式计算。
3）昼夜使用的摄像机应选用自动光圈镜头或二可变镜头。
（3）视频切换控制设备选型1) 视频切换控制设备的功能要满足图书馆的使用需求，视频输出接口应留有一定冗余量。
2）设备应能手动或自动操作，能够进行各种动作进行遥控3）设备应具有存储功能同时具备与外部设备联动的接口，以应对各种突发事故4）具有系统操作密码权限设置和简体中文菜单显示5）具有视频丢失报警功能6）当系统有分控要求时，应根据实际情况分配控制终端，并根据要求确定操作权限。
（4）硬盘录像机选型1）可采用MPEG4或H.264图像压缩技术，图像画质最高位D1格式（704×576），网络性能好。
2）在所有视音频通道处于录制状态下，单路回放图像水平分辨率大于220TVL，并且图像画面信息的完整性和还原性好。
（5）传输设备及介质视频信号传输：1）.采用同轴电缆传输视频基带信号，。
由于电缆对外界的静电场和电磁波有屏蔽作用，可减少串扰，传输损失也较小。
但当电缆作为长距离传送媒体时，会发生对地不平衡低频地电流的影响，有时也会有高频干扰。
信号传输带宽为50Hz～4MHz，当传输距离在200m以内时，用同轴电缆传送，其衰减的影响一般可不予考虑；当传输距离大于200m时，电缆衰减量较大，为了能把整个带宽内不同频率的信号进行传输，必须使用电缆补偿放大器。
2）.管槽敷设为防止电磁干扰和外电源及变频电梯等干扰，电缆应敷设在接地良好的金属管或金属桥架，同时保护线缆。
5、监控中心该监控中心的主要任务是通过局域网络，接受图书馆的监控信息，进行实时监看、控制、录像、语音对讲等。
未来实现大量录像数据的保存，监控中心可以配置磁盘阵列，一满足海量存储的要求，延长录像的保存时间。
同时也为了保证录像数据的安全性。
而随着用户功能的需求的增加，可通过中心对前端视频服务器进行升级和维护，方便扩展。
6、工程建成后应达到的预期效果（1）通过现场图像显示、报警，能及时发现犯罪嫌疑人作案过程，为现场制止各类案件的发生和发展提供可能。
（2）通过录像记录下案件的全过程，为案件的侦破提供线索和证据。
（3）对心存歹念的人的威慑作用。
（4）提供图书馆的现代化管理水平。
1.5 监控系统性能指标1、显示图像质量（1）彩色系统：复合视频信号幅度1Vp-p±3dB；水平清晰度不小于270TVL;灰度等级不小于8；信噪比不小于36dB;系统在低照度使用时，监控器画面可用图像信噪比不小于25dB;系统按五级损伤制评分，不低于4分；在电磁场恶劣场所，不低于3分（2）黑白系统：水平清晰度不小于400TVL;灰度等级不小于8；信噪比不小于38dB;2、系统在低照度使用时，监控器画面可用图像信噪比不小于27dB;3、系统按五级损伤制评分，不低于4分；在电磁场恶劣场所，不低于3分4、回放图像质量。
