30个“无电源收音机”电路本文收集了30个无电源收音机电路，适合刚刚接触电子技术的折腾，祝你成功！“无电源收音机”已经有了很悠久的历史。
最早叫矿石收音机（使用铅锌矿石检波），虽然它十分简陋，但在无线电的发展历史上占有一席之地，就是现在也仍然是青少年无线电爱好者的入门途径，在培养兴趣，熟悉基本原理，锻炼制作技巧等方面有无可取代的优越性。
无电源收音机不是不消耗电能，而是不需配备电源。
它工作消耗的电能也来源于天线，天线的优劣决定了接收效果。
良好的室外天线，采用铜或铜绞线，从强度考虑直径应大于4mm，高出屋顶10米，倒L时水平长度20米，二端用瓷绝缘子，引下线和墙窗有良好绝缘，本地台功率强，距离近时天线可以简化，同时也要有良好的地线，导线要粗，接地电阻要小，深埋达到冬天冻土层以下。
所有导线的接头最好锡焊。
类似的无电源收音机，还有采用地电池的，就是用铁铜或铝铜，锌炭电极，相距10厘米埋入地下，引线也用同种金属，如果做得好，测得的空载电压大于1.8V。
无源收音机所用元器件为了尽量减少损耗，应该有所选择。
用于绕制线圈的铜线要尽量用粗线（或多股合线）；各种支持物骨架使用有机玻璃；电容要用高频瓷片；电解用钽质；耳机用高阻抗式；可变电容用空气式；凡是二极管均用锗2AP3、2AP9；三极管选用PNP高频管3AG14或3AG80E等。
制作工艺的要点是使用环氧或有机玻璃安装板，连线争取尽量短和粗，必须锡焊等，下面用具体的电路来展示无电源收音机的发展轨迹。

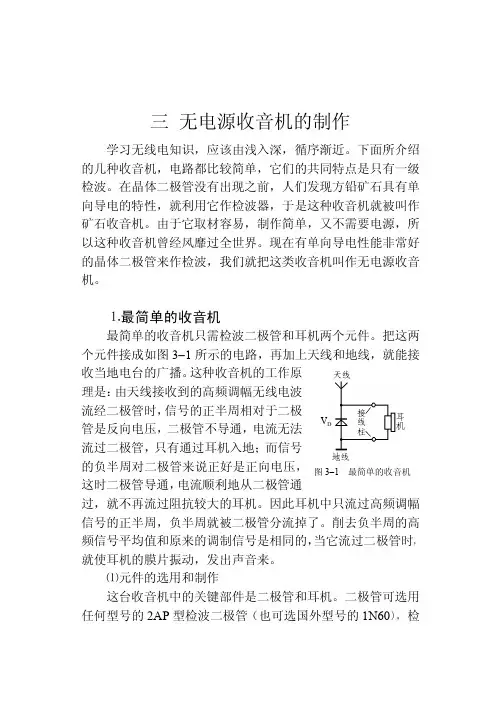

1、最简单的不调谐检波式，形同矿石收音机，只是用二极管代替了矿石。
2、抽动磁棒来改变线圈电感量以调谐电台。
天线对地的分布电容等效为谐振电容。
3、用选择开关改变线圈抽头的办法和天线分布电容组成谐振回路来调谐电台，电容C是高频旁路电容。
4、使用可变电容调谐，更均匀细致，天线和检波的抽头使回路达到匹配。
5、天线和检波同时用选择开关，可达到最佳匹配。
6、双回路调谐电路，使选择性大为提高。
最简单收音机制作方法“哎呀，这收音机怎么又坏了！”爸爸皱着眉头抱怨道。
“爸，别着急，咱可以自己做一个最简单的收音机呀！”我笑着对爸爸说。
“你可别吹牛了，收音机哪是那么容易做的。
”爸爸不太相信地看着我。
嘿嘿，其实我还真研究过怎么做一个简单的收音机呢。
下面我就来给大家详细讲讲。
首先，准备好这些材料：一个高阻耳机，最好是 800 欧姆以上的；一根长一点的电线，当作天线；还有一个检波二极管，比如常见的 1N60 就行；再准备一些导线和一个小盒子用来装这些东西。
第一步，把耳机的两根线分别焊接到检波二极管的两端，这可是个细致活儿，得小心点别焊错了。
然后把天线接到二极管的一个引脚上，再用导线把耳机和二极管固定在小盒子里，这样收音机的主体部分就完成啦。
在制作过程中可得注意，焊接的时候要小心别烫到手，而且要确保各个部件连接牢固，不然可就没法正常工作了。
那这个简单的收音机有啥优势呢？它超级容易制作呀，材料也不难找，而且携带方便，随时随地都能听广播。
记得有一次，我们一家人去郊外野餐，我就带上了我自己做的这个收音机。
到了地方，我把天线拉出来，哇，居然真的收到了广播信号，大家都特别惊喜。
“哇，真的能听到广播呢！”妈妈开心地说道。
“这也太神奇了吧！”爸爸也忍不住感叹。
我们一边享受着野餐的美味，一边听着收音机里传来的各种有趣的节目和新闻，感觉特别惬意。
这就是它的实际应用效果呀，虽然很简单，但是却能给我们带来很多欢乐和便利。
怎么样，是不是很有意思呀？大家也可以动手试试哦，说不定还能发现更多的乐趣呢！相信只要你按照步骤认真去做，一定能成功做出属于自己的简单收音机！别再犹豫啦，赶紧行动起来吧！。
收音机制作方法简介收音机是一种用于接收无线电广播信号的设备。
它是由电子元件组成的复杂电路，可以将无线电信号转换成可听的声音。
本文将介绍如何制作一个简单的收音机。
材料准备在开始制作收音机之前，需要准备以下材料：1.半导体收音机集成电路（IC）2.电容3.可调电感4.变容二极管5.电解电容6.电阻7.频率调谐器8.扬声器9.开关10.电源11.小电线12.电路连接板步骤第一步：制作电路连接板首先，我们需要准备一个空白的电路连接板。
在板上打孔，并使用导线连接各个元件。
请确保导线连接牢固，不会松动。
第二步：连接电容和电阻将电容和电阻连接到电路连接板上。
这些元件将帮助我们调整收音机的频率和音量。
请参考元件的规格表进行正确连接。
第三步：连接可调电感和变容二极管可调电感和变容二极管是调谐收音机频率的关键元件。
将它们连接到电路连接板上，并确保连接正确。
第四步：连接收音机集成电路现在是时候将收音机集成电路连接到电路连接板上了。
请确保连接正确，并注意不要损坏电路芯片。
第五步：连接扬声器和开关将扬声器和开关连接到电路连接板上。
这些元件将帮助我们控制收音机的音量和开关机。
第六步：连接电源最后，将电源连接到电路连接板上。
这可以是干电池或适配器。
请确保极性正确，并注意安全。
调试和测试完成上述步骤后，我们的收音机就制作好了。
但在使用之前，我们需要进行一些调试和测试。
调试电路连接使用万用表或电路测试仪检查电路连接是否正确。
确保没有短路或导线错连的问题。
测试收音机功能使用天线接收信号，并打开收音机。
调整可调电感和变容二极管来获得最佳的接收效果。
试听各个频道，确保收音机能够正常接收和播放声音。
调整音量和开关测试扬声器和开关的功能。
确保可以调整音量，并能够成功开关收音机。
结论制作一个简单的收音机并不复杂，只需要一些基本的电子元件和耐心。
通过跟随上述步骤，您可以成功制作一个能够接收无线电广播信号的收音机。
希望这篇文档对您有所帮助。

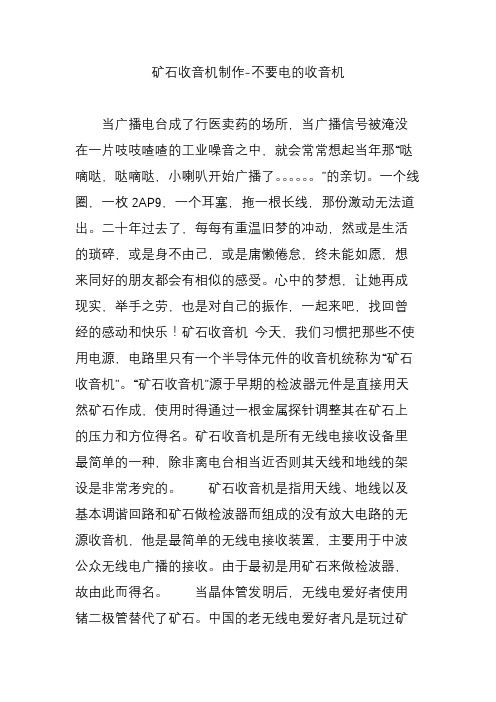

矿石收音机制作-不要电的收音机当广播电台成了行医卖药的场所，当广播信号被淹没在一片吱吱喳喳的工业噪音之中，就会常常想起当年那“哒嘀哒，哒嘀哒，小喇叭开始广播了。
”的亲切。
一个线圈，一枚2AP9，一个耳塞，拖一根长线，那份激动无法道出。
二十年过去了，每每有重温旧梦的冲动，然或是生活的琐碎，或是身不由己，或是庸懒倦怠，终未能如愿，想来同好的朋友都会有相似的感受。
心中的梦想，让她再成现实，举手之劳，也是对自己的振作，一起来吧，找回曾经的感动和快乐！矿石收音机今天，我们习惯把那些不使用电源，电路里只有一个半导体元件的收音机统称为“矿石收音机”。
“矿石收音机”源于早期的检波器元件是直接用天然矿石作成，使用时得通过一根金属探针调整其在矿石上的压力和方位得名。
矿石收音机是所有无线电接收设备里最简单的一种，除非离电台相当近否则其天线和地线的架设是非常考究的。
矿石收音机是指用天线、地线以及基本调谐回路和矿石做检波器而组成的没有放大电路的无源收音机，他是最简单的无线电接收装置，主要用于中波公众无线电广播的接收。
由于最初是用矿石来做检波器，故由此而得名。
当晶体管发明后，无线电爱好者使用锗二极管替代了矿石。
中国的老无线电爱好者凡是玩过矿石机的都应该记得2AP9这个充满怀念的二极管型号。
简单的矿石收音机可以只有一个线圈，可变电容器，检波器还有耳机构成，由于只有一个调谐回路而被称为“单回路矿石收音机”，这样的机器，在配用良好的天地线时可以接受当地或稍远一点的电台，但是分隔电台的能力（选择性）很不好，经常会出现“夹音”，也就是两个或者更多电台在一起响。
除了这样的简单形式外，还可以有二甚至是三回路的矿石收音机，以提高选择性，但是对音量没有大的改善。
现在还有一种新型的检波用的MOSFET，可以获得接近于0伏特的压降，这种元件用于矿石收音机的检波效果绝佳。
优良矿石收音机需要：极好的天地线，高Q值的线圈和可变电容，低正向压降的检波器，灵敏和有良好阻抗匹配的耳机矿石机的优点多多： 1.无需用电源； 2.在停电或没有电池时仍可听到广播； 3.可以用来测试天线或地线的效率； 4.矿石机很有吸引力，可以用来引导初学者、小朋友进入无线电、广播及DIY的天地； 5.线路简单，容易制作； 6.接上功放机，可收听到最佳音质的AM广播；7.终身可用，免除维修费用。
中学生简易收音机制作方法嘿，大家好！今天咱们来聊聊怎么自己动手做一个简易的收音机，听起来是不是很酷？想想看，自己动手造个收音机，然后一边享受美妙的音乐，一边为自己的动手能力自豪，简直不要太赞！这可不是难事，咱们一点一点来，保证你听了也会想试试！咱们需要准备一些材料。
别担心，不用什么高级设备，咱们要用的材料都很简单，普通到你随便翻翻家里的抽屉就能找到。
准备一根铜线，越长越好，这可是咱们收音机的“神经”哦。
还有一个旧耳机，没事的时候可以把耳机用在收音机上，听听广播，简直是一举两得。
找一个小塑料瓶，最好是那种透明的，能让你清楚看到里面的东西。
别忘了，咱们还需要一个小电池，没错，就是那种常见的AA电池。
好了，准备工作搞定，咱们开始动手！拿出那根铜线，找个地方把它卷成一个小圈，尽量卷得紧一点，像把它捆起来的样子。
你想啊，这个小圈就是咱们的天线，越大越好，能接收到更多的电波。
然后，把这根铜线的另一端连接到电池的正极上，别问我怎么连接，随便用点胶水或者胶带固定一下就行。
咱们要把耳机的线拆开，露出里面的两根细线。
小心翼翼地，别把它们弄断了哦。
这两根线分别是正负极，咱们把它们连接到电池的另一端，确保它们的连接是牢固的。
听着，有点像做科学实验吧？玩得就是这个劲儿，别着急，慢慢来。
咱们把那小塑料瓶放在旁边，准备好要把收音机的其他部分放进去。
小瓶子里可以放点小东西，比如小铁片之类的，增加一下电波的接收能力。
然后，把之前准备的铜线圈放进瓶子里，确保它是可以自由转动的。
这样就能提高收音机的灵敏度，接收信号时更稳当。
咱们来调试一下，拿着这个自制的小收音机，试着调整铜线圈的位置。
可能开始的时候听不到什么，但慢慢地你会发现，有些微弱的声音开始传来，嘿，那就是广播的信号！调节一下耳机的线，调一调那个小圈的位置，声音渐渐变清晰了。
是不是有种“啊哈”的感觉，成功就在眼前！听到广播的时候，心里那个乐呀！就像一只小鸟在空中自由飞翔，真是美妙得不得了。
快乐作文平桥分校区二小曾祥伦
今天，我突发奇想，看见家里有一些牛奶盒和一些废纸，便想做一个收音机。
收音机需要一个牛奶盒和一些废纸。
工具需要剪刀、双面胶、彩笔、胶带。
准备工作做好了，就可以开工了。
我先用红色的废卡纸在牛奶盒的外面包装一下，包装好尺寸后，然后用胶布把卡纸粘上去就好了，接着用剪刀把一些蓝色的卡纸剪成两个蓝色的圆形，接着还是用剪刀，把这些圆形的卡纸上面，剪成长方形的小洞，然后用双面胶把这两个圆形粘到纸盒两边，这个收音机的大概外形就可以了。
最后一步就把一些卡纸卷成一些条状，然后用双面胶把口粘紧，最重要的一步就是把这个纸盒的上面用剪刀剪一个孔，再把这个纸卷插进收音机里面，就大功告成。
如果真的有这样的一个收音机，我就会把它给那些孤寡老人，让他们幸福快乐起来。
如果真的有这一个收音机，我就会把它给一些穷苦贫困的老人，让他们健康起来。
虽然做手工很不容易，但是它能让我心灵手巧，让我拥有创造力和想象力，让我充满快乐，还让我增长知识，丰富头脑，开发智力。
所以，我喜欢动手动脑，更喜欢手工小制作。
教你自制一台无电源矿石收音机！台风天刚过，天终于晴了，总算是可以到外边去试验这台刚制作完成的无电源矿石收音机，接上天地线，至少可以收到三个台，本地台最强。
所需要准备的材料：1、纸筒一个，长十五厘米，直径五厘米。
2、漆包线。
3、铜丝一根。
4、二极管一个 2ap9和2ap7，硅二极管均可。
5、滤波电容（可省略）。
6、木板。
7、图钉若干。
8、电线若干。
9、砂纸。
工具自备。
买来一卷2.5平的铜芯线，在花园里顺围墙绕一圈然后从空调洞里接入卧室做天线；同法从空调洞里再穿根铜芯线到地面做地线（住底楼也方便），找不到铁棒之类的插入地，就把铜线系在报废光驱铁壳上，在花园里挖个坑埋好，再像种花一样给它浇些水，嘿嘿，良好接地！天地张铺好了，该做矿石机了。
矿石找不到、买不到，就到矿坛里看看，有高手用2B铅笔和烧过的单面剃须刀片代替矿石检波，也有高手用注射器针头和砸碎了的7805等大功率晶体里的碎硅片做检波……看来是技术活，暂时放下，还是用晶体二级管来弄响了再说。
于是周末跑城隍庙河边二手摊，花1元钱淘个报废晶体管收音机，只看中它的2AP7检波二级管和密封双连可变电容器。
接下来是绕线圈，翻出电子垃圾堆里的一圈漆包线，找个纸质的茶叶筒，一圈一圈地绕，漆包线用完，刚好绕了70圈左右。
天线、地线、二极管、线圈都齐了，最简单的矿石机基本材料只差一只高阻耳机了。
找了半天仍然没找到合适的，于是再上网查资料，说可以用变压器来匹配阻抗再接普通16欧之类的低阻耳机。
于是照上面的电路图开始搞弄。
上锡、接线、试听…………耳朵里连蚊子叫声都没有，失败！再上网查，无果。
于是想可能底楼信号太弱了，得改增强型电路。
那好，再加个副线圈弄成双回路再试（图上可看出两组线圈，实际最后副线圈没有使用），仍然失败。
再查资料，关注到谐振频率，于是加上密封双连可变电容，仍然不响！只有线圈抽头没做了，已经绕好了的不可能再抽头。
于是学老外的做法，用砂纸在线圈上磨出一条路来！将天线在磨掉了漆的线圈上来回晃触找谐振点——有戏了，耳机里有蚊子声了，但还是得把耳塞塞紧耳道才能分辨。
如何制作一个简易的自制矿石收音机？
本教程介绍一个简单的自制矿石收音机套件，只采用最经典的一种电路，适合入门，电路原理容易理解。
矿石收音机出现在晶体管发明之前，那时候没有二极管，只好用某些天然矿石作为检波器，所以得名。
当然那时候也没有三极管，所以电路极其简单，甚至不需要电源。
现在我们讲的矿石收音机，是指采用那种简单的无电源电路的收音机，不一定用矿石做检波器，因为专用的检波二极管效果更好。
现在之所以还有必要学习这种简单的电路，因为它能说明无线电的基本原理。
现在各种无线电设备非常精密复杂了，但是基本原理不会变。
下面是制作完成的矿石收音机。
包括一个大的环形天线，一个简易的电路板。
套件内容包括：
30米长的导线、电路板、电子元件包。
下图是制作完成后的电路板，可以看到非常简单，只有可变电容、检波二极管、滤波电容、小变压器几个元件。
后面我们会详细说明这几个元件的功能。
电路原理：
学会矿石收音机的原理，也就学会了无线电接收的基本原理。
下面是电路原理图。
整个电路一共也没有几个元件，但是可以分成3个部分来讲解。
1、无线电波的接收
请看上面的原理图。
天线就是一个环形线圈，线圈的物理量是电感（L），单位是亨利（H）。
可变电容是容量能够变化的电容，物理量是（C），单位是法拉（F）。
空气当中有电磁波的时候，电磁波的磁场穿过线圈，而且不断变化，就会在线圈中感应出信号。
电感和电容一起构成（LC）谐振电路，能够选择感应信号的频率，只有某一特定频率的无线电波才会。
最最简单的收音机（自己动手做）
这个收音机做起来可以特别滴简单呀，只需要一个电话中的耳机和一个普通的二极管就能响，按图连好就能收听到广播啦，每天开着也不费一点点电的，可好啦，呵呵。
天线利用电动机里的废旧漆包线就行，装天线的时候可以采用下面的方法：在漆包线的一端绑个石头（漆包线一端和石头一定要绑好，抛的时候看看周围有没有人，没人再抛，别打到人家的脑袋上啦，这一点可以很重要的呀），然后把绑着石头的漆包线用力抛向大树的顶端，越高越好，漆包线一端抛到大树顶端后，把另一端拉回自己家的窗户里和耳机、二极管接好就行啦。
地线按图上的要求接就可以啦，需要注意的是连接水管或暖气管的地方要用沙纸打磨干净，要让地线和管道有良好的接触，然后在打磨干净的管道上把地线（用普通的电线就行）缠上几圈，一定要缠好啊，最后把地线和耳机、二极管接好就行啦。
以前小蘑菇装的收音机到晚上还能收听到莫斯科电台的广播啦，呵呵，如果大家对这个简单的收音机有兴趣的话可以试着装一装的，小蘑菇祝大家开心快乐。
收音机的制作方法简介收音机是一种用于接收广播信号的设备，它能够收听不同频率的广播电台。
在本文档中，我们将介绍如何制作一个简单的收音机。
材料准备在制作收音机之前，我们需要准备以下材料：•一个空芯线圈•一个铁芯•一个调谐电容器•一个耳机插座•一根天线线•一块半导体材料（例如二极管）•一块电池•一根导线•一个开关•电阻器和电容器（根据设计需求）制作步骤1.首先，我们需要制作一个空芯线圈。
将空心塑料管上缠绕细铜线，约20-30圈。
确保铜线之间不相互接触，每一圈之间保持一定间隔。
2.在空芯线圈中插入一个铁芯。
铁芯可以用一块软铁或磁性材料制成，它能够增强设备的接收能力。
3.连接调谐电容器。
将调谐电容器的一个端口连接到空芯线圈的一端，并将另一个端口连接到地线。
4.连接耳机插座。
在电路板上连接耳机插座，确保接线正确。
5.连接天线线。
将天线线连接到空芯线圈的另一端，并确保天线线能够接收到广播信号。
6.连接半导体材料。
将二极管连接到电路板上，确保极性正确。
7.连接电池和开关。
将电池与开关连接，然后将其连接到电路板上。
8.连接导线。
使用导线连接电路板上的各个组件，确保电路正确连接。
9.调试和测试。
在完成连接后，打开开关，尝试调谐收音机，并使用耳机进行测试。
如果没有声音，请检查连接和调谐是否正确。
注意事项在制作收音机时，请注意以下事项：•在使用电池时要小心，确保电源连接正确，以避免电路短路或损坏。
•注意调谐电容器的使用，调整电容值以获得最佳接收效果。
•尽量将电路与其他电器设备隔离，以减少干扰。
结论通过按照上述步骤制作收音机，我们可以快速制作一个简单的收音机。
当然，这只是一个基础设计，可以根据需求进行改进和扩展。
希望这篇文档对你制作收音机有所帮助！。
