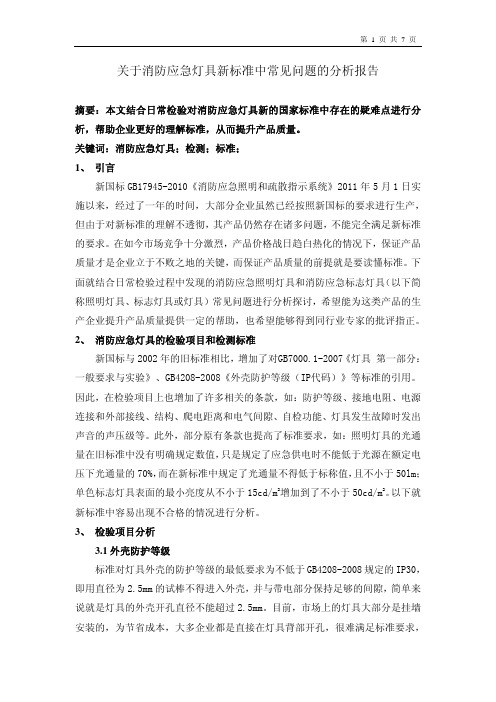

关于消防应急灯具新标准中常见问题的分析报告
摘要：本文结合日常检验对消防应急灯具新的国家标准中存在的疑难点进行分析，帮助企业更好的理解标准，从而提升产品质量。
关键词：消防应急灯具；检测；标准；
1、引言
新国标GB17945-2010《消防应急照明和疏散指示系统》2011年5月1日实施以来，经过了一年的时间，大部分企业虽然已经按照新国标的要求进行生产，但由于对新标准的理解不透彻，其产品仍然存在诸多问题，不能完全满足新标准的要求。在如今市场竞争十分激烈，产品价格战日趋白热化的情况下，保证产品质量才是企业立于不败之地的关键，而保证产品质量的前提就是要读懂标准。下面就结合日常检验过程中发现的消防应急照明灯具和消防应急标志灯具（以下简称照明灯具、标志灯具或灯具）常见问题进行分析探讨，希望能为这类产品的生产企业提升产品质量提供一定的帮助，也希望能够得到同行业专家的批评指正。
2、消防应急灯具的检验项目和检测标准
新国标与2002年的旧标准相比，增加了对GB7000.1-2007《灯具 第一部分：一般要求与实验》、GB4208-2008《外壳防护等级（IP代码）》等标准的引用。因此，在检验项目上也增加了许多相关的条款，如：防护等级、接地电阻、电源连接和外部接线、结构、爬电距离和电气间隙、自检功能、灯具发生故障时发出声音的声压级等。此外，部分原有条款也提高了标准要求，如：照明灯具的光通量在旧标准中没有明确规定数值，只是规定了应急供电时不能低于光源在额定电压下光通量的70%，而在新标准中规定了光通量不得低于标称值，且不小于50lm；单色标志灯具表面的最小亮度从不小于15cd/m2增加到了不小于50cd/m2。以下就新标准中容易出现不合格的情况进行分析。
3、检验项目分析
3.1外壳防护等级
标准对灯具外壳的防护等级的最低要求为不低于GB4208-2008规定的IP30，即用直径为2.5mm的试棒不得进入外壳，并与带电部分保持足够的间隙，简单来说就是灯具的外壳开孔直径不能超过2.5mm。目前，市场上的灯具大部分是挂墙安装的，为节省成本，大多企业都是直接在灯具背部开孔，很难满足标准要求，
常见的处理方法可参考图（1），要注意的地方就是缝隙的宽度不能超过2.5mm，并且留有一定余量，因为在试验中试棒要施加5N的力，灯具在搬运或拆装过程中外壳难免变形，试验中可能会出现不合格的情况。
图1 外壳防护等级图例
另外，结合GB7000.1-2007的规定，应拆下灯具的可拆卸部件后再进行试验，如灯具的试验按钮和指示灯表面覆盖的用胶水粘贴的塑料膜。灯具的旋转灯头位置也是比较容易被忽略的地方，灯头的进线孔若设计不合理就会出现图（2)不合格情况，解决方法可参考图（3）。
图2 外壳防护等级不合格图例
图3灯头结构设计图例
3.2接地连接
新标准中的接地连接条款完全引用了GB7000.1-2007的标准规定，增加了接地电阻的测量，此条款中的注意点为：
——接地端子应独立于其他螺钉或端子进行安装；
——接地端子应该增加防松动装置，常见的防止松动装置有弹簧垫圈、菊花垫圈等，参考图（4）；
图4 接地连接图例
——接地线应有足够的长度，当软线从软线固定装置中滑出时，载流导线先被拉紧，接地线后被拉紧，参考图（5）。
图5 接地线长度不合格图例
3.3 电源连接和外部接线
此条款同样完全引用了GB7000.1-2007的标准。按照标准要求，防护等级为IP30的灯具不属于“普通灯具”，而属于“其他灯具”，标准中对“其他灯具”的电源软线标称横截面积的要求为不小于 1.0mm2，但是考虑到产品本身的特殊性，使用1.0mm2的电源软线实际上是一种资源的浪费，使用“普通灯具”规定的0.75mm2的软线已经足够，只是与标准规定存在冲突，因此建议生产企业在产品说明书上增加如下内容：“本产品仅限于室内使用，定义为普通灯具”，即能满足要求。
对于电源软线来说，软线的固定装置还应经受60N的拉力试验，软线位移不能超过标准规定限值2mm；同样内部布线的导体规格和型号也应与正常使用时的功率相适应，标准没有规定具体导线的横截面积数值，实际上是放宽了要求。根据经验，使用标称横截面积0.3mm2以上70℃或90℃的聚氯乙烯软线即可。
另外，灯具灯头的结构也是值得注意的地方。根据标准规定内部接线应适当安置或保护，使之不会受到活动件的损坏，接线不得沿电缆纵轴绞拧360°以上。这就意味着灯具的灯头的旋转角度不能旋转超过360°。按照这个要求，可在灯头与灯具主体之间安装一个卡位装置、参考图（6）。
图6 灯头旋转部件结构设计图例
3.4 爬电距离和电气间隙
爬电距离和电气间隙是比较模糊的概念，许多企业往往因为不理解这个概念而导致产品不合格，它实际上就是指灯具的带电部件之间，以及带电部件到易触及金属部件之间应有足够的安全距离，以保证灯具能够承受可能经受的电气应力。这个安全距离根据不同的工作电压而有不同的限值，电压越高，限值越大。公共场所使用的一般消防应急灯具的工作电压就是市电220伏，其爬电距离限值为不小于2.5mm；电气间隙的限值为不小于1.7mm。
值得一提的是，目前市面上的销售的灯具降压元件都不是隔离变压器，降压后虽然带电部件之间的电压已经是安全电压，但是带电部件和外壳金属部件之间的电压仍然是危险电压，因此爬电距离和电气间隙仍然适用以上限值，其使用说明书上也应该增加说明，用户在使用、维修、安装时应断开电源进行操作。
下面列举几个容易出现不合格的例子，见图（7）。比较合理的处理方式见图（8）。
图7爬电距离和电气间隙不合格图例
图8 爬电距离和电气间隙设计方案图例
3.5 消防应急灯具的亮度、光通量和声压级
新标准不仅提高了由主电状态转入应急状态时标志灯具的表面最小亮度的限值和照明灯具的光通量限值，对灯具放电80分钟后的最小亮度和光通量也同样有同样的要求。这意味着不但要提高灯具光源的功率，还要提高灯具中自带电源的容量及其放电的稳定性，而灯具的自带电源本身就是灯具的放电时间的瓶颈，也是灯具质量好坏的决定性条件，是灯具成本控制的关键。生产企业也应该在此处做足功夫，采购质量、口碑都不错的牌子的电池。
相比旧标准，新标准规定灯具在发生故障时必须发出故障声信号，对灯具的声压级也提出了明确要求：音响器件在其正前方1m处的声压级（A计权）应大于65dB,小于115dB。
3.6 自检功能
自检功能是新标准的一个亮点，但由于标准本身的制定缺乏一定的严谨性，给产品检测带来一定的难度。灯具的月自检功能和年自检功能的检测可操作性不高，在平时的检测中只能检测是否有手动自检的功能。因此，生产企业应该在产品说明书中提供进行手动自检的详细操作说明。当然，有条件的检测单位可以通过更改灯具内部程序的周期来检测产品的是否合格。
