地暖管施工工艺教学内容

地暖工程施工细部做法1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。

施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。

（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。

常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。

墙面根部应平、直且无积灰现象。

绝热层的铺设应平整，绝热层相互间的接缝应严密。

直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。

聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。

伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。

2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。

伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。

3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。

发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。

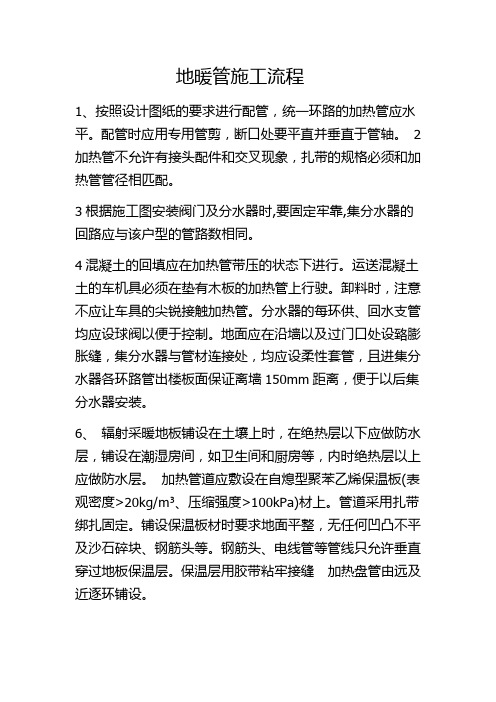

地暖管施工流程1、按照设计图纸的要求进行配管，统一环路的加热管应水平。

配管时应用专用管剪，断口处要平直并垂直于管轴。

2 加热管不允许有接头配件和交叉现象，扎带的规格必须和加热管管径相匹配。

3根据施工图安装阀门及分水器时,要固定牢靠,集分水器的回路应与该户型的管路数相同。

4混凝土的回填应在加热管带压的状态下进行。

运送混凝土土的车机具必须在垫有木板的加热管上行驶。

卸料时，注意不应让车具的尖锐接触加热管。

分水器的每环供、回水支管均应设球阀以便于控制。

地面应在沿墙以及过门口处设臵膨胀缝，集分水器与管材连接处，均应设柔性套管，且进集分水器各环路管出楼板面保证离墙150mm距离，便于以后集分水器安装。

6、辐射采暖地板铺设在土壤上时，在绝热层以下应做防水层，铺设在潮湿房间，如卫生间和厨房等，内时绝热层以上应做防水层。

加热管道应敷设在自熄型聚苯乙烯保温板(表观密度>20kg/m³、压缩强度>100kPa)材上。

管道采用扎带绑扎固定。

铺设保温板材时要求地面平整，无任何凹凸不平及沙石碎块、钢筋头等。

钢筋头、电线管等管线只允许垂直穿过地板保温层。

保温层用胶带粘牢接缝加热盘管由远及近逐环铺设。

7、施工人员必须熟悉图纸，并按照设计图纸施工，实际敷设长度与图纸误差允许5%~8%且埋地部分管道不应有接头。

盘管距墙距离均为150mm。

8、保温材料选用自熄型聚苯乙烯保温板材一层保温层采用§=30mm的苯板，在其他楼层敷设时采用§=20mm的苯板，表观密度20kg/m³。

填充层采用C15豆石混凝土，施工时应确保工程质量，防止施工器械对管材造成损伤。

卵石粒经不大于12mm,并用水冲洗干净。

9、地板采暖施工应在建筑封顶后或室内装修主要工作如吊顶、抹灰等完成后，与地面施工同时进行入冬以前完成，地板辐射采暖施工现场的环境温度不宜小于5度，如低于5度时应采取有效措施提高施工温度。

不宜在冬季施工。

地暖安装施工工艺及施工流程在地暖安装施工过程中，需要按照以下工艺和流程进行操作：工艺1. 方案设计：根据客户需求和施工区域的特点，制定地暖安装方案，并进行详细设计。

方案设计：根据客户需求和施工区域的特点，制定地暖安装方案，并进行详细设计。

2. 清理施工区域：清理施工区域，确保地面干净平整，并清除任何障碍物。

清理施工区域：清理施工区域，确保地面干净平整，并清除任何障碍物。

3. 铺设地暖管道：按照设计方案，在地面上铺设地暖管道，确保管道的布局合理。

铺设地暖管道：按照设计方案，在地面上铺设地暖管道，确保管道的布局合理。

4. 安装连接件：在地暖管道上安装连接件，确保管道的连接牢固可靠。

安装连接件：在地暖管道上安装连接件，确保管道的连接牢固可靠。

5. 压力测试：进行地暖管道的压力测试，确保管道没有泄漏。

压力测试：进行地暖管道的压力测试，确保管道没有泄漏。

6. 灌浆：将灌浆材料注入地暖管道中，固定地暖管道并保温。

灌浆：将灌浆材料注入地暖管道中，固定地暖管道并保温。

7. 安装控制系统：安装地暖控制系统，包括温度控制器和电路连接等。

安装控制系统：安装地暖控制系统，包括温度控制器和电路连接等。

8. 接通电源：将地暖控制系统连接到电源，确保系统正常运行。

接通电源：将地暖控制系统连接到电源，确保系统正常运行。

9. 施工验收：对地暖安装施工进行验收，确保施工质量符合要求。

施工验收：对地暖安装施工进行验收，确保施工质量符合要求。

施工流程1. 准备工作：- 清理施工区域，确保地面整洁无障碍物。

- 准备所需的地暖管道、连接件、灌浆材料等。

2. 布置地暖管道：- 根据方案设计，在地面上铺设地暖管道。

- 安装连接件，保证管道连接牢固可靠。

3. 压力测试：- 对地暖管道进行压力测试，确保无泄漏情况。

4. 灌浆固定：- 将灌浆材料注入地暖管道，固定地暖管道并进行保温。

5. 安装控制系统：- 安装地暖控制系统，包括温度控制器和电路连接。

地暖管线工程施工技术一、前言随着科技的进步和人们生活水平的提高，地暖系统作为一种新型采暖方式，在我国得到了越来越广泛的应用。

地暖管线工程是地暖系统的核心部分，其施工质量直接影响到地暖系统的使用效果和寿命。

本文将详细介绍地暖管线工程施工技术，以帮助大家更好地了解和掌握这一技术。

二、地暖管线工程施工准备1. 设计准备：在施工前，首先要根据房屋的面积、朝向、建筑材料等因素，进行地暖管线的布局设计。

设计时要充分考虑供暖需求、管线走向、管径大小、埋设深度等因素，确保地暖系统的供暖效果和节能性能。

2. 材料准备：地暖管线工程所使用的材料应符合国家相关标准，主要包括地暖管、保温材料、填充材料、连接件等。

在选择材料时，要充分考虑材料的性能、寿命、价格等因素，确保材料的质量和地暖系统的稳定运行。

3. 施工工具准备：地暖管线工程施工需要准备挖掘机、推土机、搅拌机、管道切割机、焊接机、压力测试仪等施工设备和工具。

三、地暖管线工程施工流程1. 铺设保温层：首先在地面上铺设保温材料，保温材料应平整、严密，无空鼓、裂缝等现象。

保温层的作用是减少热量损失，提高供暖效果。

2. 铺设管道：在保温层上按照设计图纸进行管道铺设，管道应平直、整齐，管与管之间的间距应符合设计要求。

在管道铺设过程中，要注意管道的弯曲半径和埋设深度。

3. 焊接连接：管道铺设完成后，进行管道的焊接连接。

焊接应采用专业的焊接设备，确保焊接质量。

焊接完成后，要对焊接部位进行打压测试，确保管道系统的密封性和稳定性。

4. 填充填充材料：焊接测试合格后，在管道周围填充填充材料，填充材料应均匀、密实，填充过程中要注意防止管道移位。

5. 铺设反射层：在填充材料上铺设反射层，反射层的作用是反射热量，减少热量损失。

6. 铺设地暖面板：最后在反射层上铺设地暖面板，地暖面板应平整、牢固。

面板安装完成后，进行整体打压测试，确保地暖系统的稳定性和安全性。

四、地暖管线工程施工注意事项1. 施工过程中，要严格按照设计图纸进行施工，确保地暖系统的供暖效果。

地暖施工方法地暖施工工艺流程详解范本1：正文：一、地暖施工方法地暖是一种以地面为散热面的采暖方式，通过在地面下铺设管路，将热能传输到地面上，实现室内的供暖需求。

下面将详细介绍地暖的施工方法。

1.材料准备在进行地暖施工之前，需要准备以下材料：地暖管路，地暖分集水器，地暖散热板，接头，哑铃等。

这些材料确保了地暖系统的正常运行。

2.地面处理在进行地暖施工前，需要对地面进行处理。

首先，清洁地面并除去杂物；然后，修补有损坏的地面部分，确保地面平整。

3.管路布置地暖的管路布置非常重要。

通常，采用螺旋式铺设方法，将地暖管路均匀铺设在地面下。

管路布置需要遵循一定的设计原则，确保热量的均匀分布。

4.接头连接在管路铺设完毕后，需要进行接头连接。

选用合适的接头，将地暖管路连接起来，并做好密封工作，确保系统的完整性和稳定性。

5.散热板安装地暖散热板的安装也是施工的重要步骤。

将散热板铺设在地面上，与管路连接紧密，确保热量能够有效传导到地面上。

6.水路测试施工完成后，对地暖系统进行水路测试。

通过通水，观察系统是否泄漏，是否正常工作，确保系统的安全和稳定。

7.保护处理完成地暖施工后，需要对地暖系统进行保护处理。

例如，进行保温处理，防止热量外泄；进行抗氧化处理，延长系统的使用寿命。

二、地暖施工工艺流程详解地暖的施工工艺流程如下：1.方案设计在进行地暖施工前，首先需要进行方案设计。

根据室内的实际情况，确定地暖的布置方式和管路走向，制定施工方案。

2.材料采购根据方案设计的要求，采购地暖所需的材料。

确保材料的质量，符合相关标准。

3.施工准备在进行地暖施工前，需要进行施工准备工作。

清理施工现场，准备施工所需的工具和设备。

4.施工过程按照方案设计的要求，进行地暖的施工。

包括地面处理、管路布置、接头连接、散热板安装等步骤。

5.测试验收施工完成后，进行测试验收工作。

通过水路测试、系统运行测试等方式，检查地暖系统的安全性和稳定性。

6.保养维护地暖施工完成后，需要进行保养维护工作。

地暖施工技术指导书一、引言地暖是一种现代化的供暖方式，它通过在地板下安装管道将热能传递给整个室内空间，使室内温暖舒适。

本技术指导书旨在为施工人员提供有关地暖施工的详细指导，确保施工质量和效果。

二、施工前准备1. 设计准备：在施工前，必须根据客户需求和建筑特点进行合理的地暖设计，并绘制出施工图纸。

2. 型号选择：根据地暖面积和所在地气候条件，选择合适的地暖管材和散热片型号。

3. 材料准备：准备好所需的地暖管材、散热片、管道连接件等材料，并确保其质量合格。

4. 工具准备：准备好必要的工具，如切割工具、扳手、钳子等，以方便施工过程中的操作。

三、施工步骤1. 布线：根据设计图纸，在地板下进行布线，确定管道的走向和位置。

注意避开其他管线和重要设备，确保施工安全。

2. 安装管道：根据布线的位置，使用管道连接件将地暖管材连接起来，并固定在地板下。

3. 安装散热片：将散热片安装在地暖管道上，确保其与地暖管材接触良好，并能够有效传导热能。

4. 测试系统：在施工完成后，进行地暖系统的测试，确保地暖管道连通无漏水现象，并能正常工作。

5. 封闭地面：在地暖系统测试通过后，使用适当的地板材料进行地面的封闭，使其既能保温也能美观。

四、注意事项1. 设计合理：地暖施工前，必须进行合理的设计，包括地暖面积、管道布置、散热片选择等。

合理的设计能够提高地暖的供暖效果和节能效果。

2. 施工精细：地暖施工需要精细施工，尤其是管道连接和散热片安装，必须保证连接牢固，并确保散热片与地暖管道的贴合度。

3. 定期维护：地暖系统需要定期维护，包括清洗管道、更换散热片等。

定期维护可以延长地暖系统的使用寿命，确保其正常运行。

4. 安全施工：地暖施工中，必须注意施工安全，避免对其他管线和设备造成损害，同时要注意防止漏水和火灾等安全事故的发生。

五、结论地暖施工是一个复杂的过程，需要合理的设计、精细的施工和定期的维护。

本技术指导书提供了地暖施工的详细步骤和注意事项，希望能帮助施工人员提高施工质量，确保地暖系统的正常运行。

家装地暖施工工艺一、前期准备首先呢，咱们得把施工需要用到的材料和工具都准备好。

像地暖管啊，保温板，反射膜这些材料可不能少。

工具的话，剪刀、卡钉枪之类的也得备齐喽。

这一步看起来很简单，但建议不要跳过，避免后续出现问题。

我就有过一次经验，因为着急开始干活，结果少了些卡钉，后来又临时去买，特别耽误事儿。

二、地面处理地面一定要打扫干净呀！有杂物或者凸起的地方可不行。

要是地面不平，那之后铺保温板就会有麻烦。

我通常会在这个环节花多一些时间，拿着扫帚仔仔细细地扫一遍，再用水平仪看看有没有高低不平的地方。

如果有小坑洼，可以用水泥砂浆稍微找平一下。

这一点真的很重要，我通常会再检查一次，真的，确认无误是关键。

三、铺设保温板接着就可以铺保温板啦。

保温板一块一块地挨着放就行，要注意尽量不要留缝隙。

不过，如果真有一点点小缝儿，也不用太担心，影响不会太大。

在这一环节，你可以根据自己的设备选择不同的操作方式。

比如说，有的保温板比较薄，铺的时候就得轻点，别弄破喽。

四、铺设反射膜保温板铺好后，就轮到反射膜上场啦。

反射膜直接铺在保温板上面，要铺得平整一些。

这步其实还蛮简单的，但有时候我也会不小心漏掉哈哈。

大家可别像我这么粗心。

反射膜能把热量反射回去，所以它的作用可不小呢。

五、铺设地暖管六、连接分水器地暖管铺好后，就要把它和分水器连接起来啦。

连接的时候要确保接口密封好，不然漏水可就糟了。

你是不是也遇到过类似的情况？太让人头疼了！我通常会多缠几圈生料带，确保万无一失。

七、压力测试连接好分水器后，可别忘了做压力测试。

把水打进管道里，把压力打到一定数值，然后观察一段时间，看看压力有没有下降。

如果压力下降得很明显，那就说明可能有地方漏水啦，得赶紧检查。

这一步真的非常重要，千万不要偷懒哦！八、后期保护。

第1篇一、施工准备1. 设计审查：在施工前，对供暖地暖系统设计进行审查，确保设计合理、符合国家标准和规范。

2. 材料设备准备：根据设计要求，准备地暖管道、分水器、集水器、保温材料、粘结剂等材料设备。

3. 施工队伍：组建一支具有丰富经验的施工队伍，确保施工质量。

二、施工工艺1. 基层处理：清理施工现场，确保基层平整、干净，若平整度不满足要求，需进行找平处理。

2. 保温层施工：在地暖管道铺设前，先铺设保温层，减少热量损失。

3. 管道铺设：按照设计要求，将地暖管道铺设在保温层上，注意管道间距、走向和弯曲度。

4. 分水器、集水器安装：在地暖管道铺设完成后，安装分水器和集水器，确保连接牢固。

5. 管道连接：采用热熔连接、电熔连接或焊接等方式，将地暖管道连接起来。

6. 检查测试：在管道连接完成后，进行压力测试，确保管道无泄漏、无损坏。

7. 铺设找平层：在管道测试合格后，铺设找平层，确保地暖系统稳定运行。

8. 铺设地砖或地板：在找平层铺设完成后，按照设计要求，铺设地砖或地板。

三、施工注意事项1. 施工人员需具备相关资质，熟悉施工工艺和操作规程。

2. 施工过程中，确保管道铺设平整、无扭曲，连接牢固。

3. 注意管道间距，避免管道交叉、重叠。

4. 在管道连接过程中，确保连接质量，避免泄漏。

5. 施工完成后，进行试运行，检查地暖系统是否正常运行。

6. 严格按照设计要求施工，确保地暖系统质量。

7. 注意施工现场安全，防止安全事故发生。

四、施工验收1. 施工完成后，进行自检，确保地暖系统质量符合要求。

2. 邀请相关部门进行验收，验收合格后方可投入使用。

总之，供暖地暖管道工程施工是一项复杂的工程，需要严格按照设计要求和施工规范进行。

在施工过程中，注意细节，确保地暖系统稳定运行，为居民提供舒适的冬季供暖环境。

第2篇一、施工准备1. 设计图纸：在施工前，需仔细阅读设计图纸，了解供暖系统的布局、管道走向、管材规格等。

2. 材料设备：准备供暖地暖管道所需的各种材料，如管道、保温材料、连接件、阀门等。

地暖工程施工方案3.1工艺流程材料进场验收→施工准备→安装混水器→安装分、集水器→铺设保温板→地暖管环路铺设→外观检验及水压试验→主管道对接（安装主管）→安装膨胀缝、边角保温等→回填细石混凝土→二次试压及冲压→系统调试3.2一般规定及构造3.2.1地板辐射供暖的安装工程，施工前应具备下列条件：a 设计图纸及其它技术文件齐全。

b 经批准的施工方案或施工组织、设计，已进行技术交底。

c 施工力量和机具等，能保证正常施工。

d 施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。

3.2.2地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。

施工方案及其它工种的配合措施。

安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。

3.2.3加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。

3.2.4安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。

3.2.5管道系统安装间断或完毕的敝口处，应随时封堵。

3.2.6绝热层应铺设在平整的基础上。

3.2.7按设计图纸的要求，进行配管，同一通路的加热管应保持水平。

3.2.8加热管的弯曲半径、PE-RT管不宜小于5倍管外径。

3.2.9采用专用工具断管，断口应平整，断口面应垂直于管辐线。

3.2.10地热构造如下图：3.3施工方法3.3.1铺设挤塑板1）将厚度×高度=20mm×60mm的苯板条沿室内墙体周边安装；卫生间及室内不做导热地盘管部分不做边界保温带。

2）铺设20mm厚苯板要求做到平整、搭接严密；卫生间及厨房根据图纸要求及现场实际情况，预留卫生洁具及厨房案台位置。

3.3.2隔热反射膜铺设1）隔热反射膜铺设前后细心核对建筑物房间尺寸、功能、墙体位置是否与设计图一致。

2）绝热材料铺设在平整的结构层或平整的地面上，铺设平整、搭接严密，边缝挤满。

3）门口等不规则部位铺设时，要按实际形状采用刀割成型后铺设。

4)卫生间、厨房等有特殊要求的部位铺板时，按设计要求尺寸割断，保护防水层。

地面辐射供暖系统加热盘管施工工艺
一、绝热层施工：
楼板绝热层材料为挤塑聚苯乙烯泡沫塑料板，铺设平整，板间相互结合紧密，接头用塑料胶带粘接平顺，然后上铺设一层反射膜；与辐射面垂直交接处的侧面绝热层采用密度不小于20kg/〃的挤塑聚苯乙烯泡沫塑料板，厚度为20mm，接头处采用搭接方式连接；侧面绝热层从辐射面绝热层的上边缘做到填充层的上边缘，交接部位固定牢固，侧面绝热层与辐射面绝热层连接紧密。

二、加热管道施工：
该房间地暖盘管间距为200mm，中心盘管间距为300mm，盘管弯曲圆弧顶部用管卡进行固定，弯曲半径不小于管道直径的8倍，不大于管道直径的11倍；加热盘管直线段的固定点间距为500mm，弯曲段固定点间距为200mm；加热盘管距离外墙内表面间距为100mm，距内墙内表面间距为200mm，距卫生间墙体内表面间距为100mm。

加热盘管
塑料卡钉（管卡）固定
20
侧面绝热层搭接方式连接。
