0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸(转载）电子元器件2010-09-08 21:21:48 阅读656 评论0 字号：大中小订阅封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。
英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。
我们常说的0805封装就是指英制代码。
实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。
封装尺寸规格对应关系如下表：封装尺寸与功率有关通常如下：关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。
有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。
电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
各种贴片封装尺寸解说贴片元件封装SMT(Surface Mount T echnology)是电子业界一门新兴的工业技术，它的兴起及迅猛发展是电子组装业的一次革命，被誉为电子业的”明日之星”，它使电子组装变得越来越快速和简单，随之而来的是各种电子产品更新换代越来越快，集成度越来越高，价格越来越便宜。
为IT（Information T echnology）产业的飞速发展作出了巨大贡献。
SMT零件SMT所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等；有许多仍在经历着不断的变化，尤其是IC 类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正在经受着新一代封装形式（BGA、FLIP CHIP等等）的冲击，在本章里将分标准零件与IC类零件详细阐述。
一、标准零件标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。
目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB（印刷电路板）上之零件代码】，在PCB上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。
1、零件规格:(1)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表公制表示法英制表示法含义1206 3216 L:1.2inch(3.2mm)W:0.6inch(1.6mm)0805 2125 L:0.8inch(2.0mm)W:0.5inch(1.25mm) 0603 1608 L:0.6inch(1.6mm)W:0.3inch(0.8mm)0402 1005 L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（2）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
常用贴片元件封装1 电阻：最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类1）贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.102）贴片电阻的封装、功率与电压关系如下表：英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/10W 500805 2012 1/8W 1501206 3216 1/4W 2001210 3225 1/3W 2001812 4832 1/2W 2002010 5025 3/4W 2002512 6432 1W 2003）贴片电阻的精度与阻值贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，J －表示精度为5％、F－表示精度为1％。
电子封装电阻外形尺寸注：1mil = 1/1000英寸，1 英寸 = 2.539999918厘米电容电阻外形尺寸与电子封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。
PROTEL 99SE元件的封装问题2009-04-12 14:34元件封装是元件在电路板是存在的形势，Footprint那栏是元件封装栏，要自己输入，比如电阻可以用AXIAL0.3等等protel99常用元件的电气图形符号和封装形式1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
关于零件封装我们在前面说过，除了DEVICE。
LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。
LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。
还有一个就是电阻，在DEVICE 库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。
现将常用的元件封装整理如下：电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻（POT1、POT2）VR1-VR5当然，我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装。

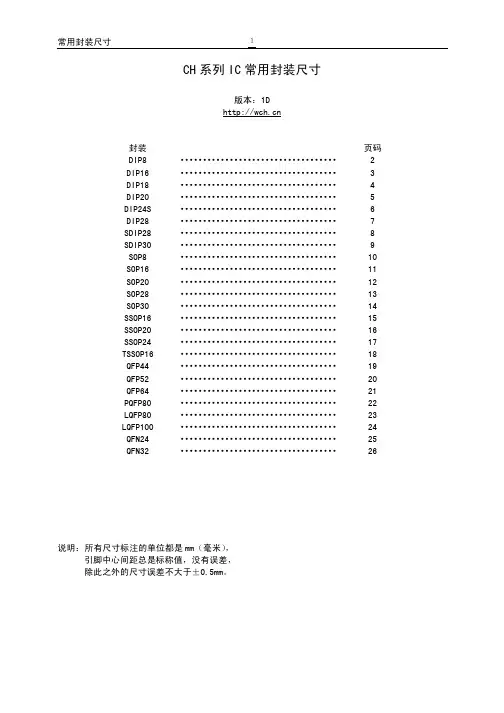

DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-8 DIMENSION (FIG. NO. DIM-DIP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-14 DIMENSION (FIG. NO. DIM-DIP14-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-16 DIMENSION (FIG. NO. DIM-DIP16-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-28 DIMENSION (FIG. NO. DIM-DIP28-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-12H DIMENSION (FIG. NO. DIM-DIP12H-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SDIP-24 DIMENSION (FIG. NO. DIM-SDIP24-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.FSIP-12H DIMENSION (FIG. NO. DIM-FSIP12-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-8 DIMENSION (FIG. NO. DIM-SOP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-14 DIMENSION (FIG. NO. DIM-SOP14-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-16 DIMENSION (FIG. NO. DIM-SOP16-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-20 DIMENSION (FIG. NO. DIM-SOP20-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-24 DIMENSION (FIG. NO. DIM-SOP24-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-28 DIMENSION (FIG. NO. DIM-SOP28-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92 DIMENSION (FIG. NO. DIM-TO92-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92L DIMENSION (FIG. NO. DIM-TO92L-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92M DIMENSION (FIG. NO. DIM-TO92M-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92SP DIMENSION (FIG. NO. DIM-TO92SP-0011-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92NL DIMENSION (FIG. NO. DIM-TO92NL-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-126 DIMENSION (FIG. NO. DIM-TO126-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220 DIMENSION (FIG. NO. DIM-TO220-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220B DIMENSION (FIG. NO. DIM-TO220B-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220FP-4 DIMENSION (FIG. NO. DIM-TO220FP-0100-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-3 DIMENSION (FIG. NO. DIM-TO3-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-251 DIMENSION (FIG. NO. DIM-TO251-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-252 DIMENSION (FIG. NO. DIM-TO252-0009-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-263 DIMENSION (FIG. NO. DIM-TO263-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-113 DIMENSION (FIG. NO. DIM-SOT113-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-223 DIMENSION (FIG. NO. DIM-SOT223-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-23 DIMENSION (FIG. NO. DIM-SOT23-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-23 VERTICAL DIMENSION (FIG. NO. DIM-SOT23V-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-25 DIMENSION (FIG. NO. DIM-SOT25-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-89 DIMENSION (FIG. NO. DIM-SOT89-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TSSOP-8 DIMENSION (FIG. NO. DIM-TSSOP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-92 DIMENSION (FIG. NO. DIM-TAPING-TO92-0105-C 1/2)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-92 DIMENSION (FIG. NO. DIM-TAPING-TO92-0105-C 2/2)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-8 DIMENSION (FIG. NO. DIM-TAPING-SOP8-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-14 DIMENSION (FIG. NO. DIM-TAPING-SOP16-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-16 DIMENSION (FIG. NO. DIM-TAPING-SOP16-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-28 DIMENSION (FIG. NO. DIM-TAPING-SOP28-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-23 DIMENSION (FIG. NO. DIM-TAPING- SOT23-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-223 DIMENSION (FIG. NO. DIM-TAPING-SOT223-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-25 DIMENSION (FIG. NO. DIM-TAPING-SOT25/26-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-26 DIMENSION (FIG. NO. DIM-TAPING-SOT25/26-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-89 DIMENSION (FIG. NO. DIM-TAPING-SOT89-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-252 DIMENSION (FIG. NO. DIM-TAPING-TO252-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-263 DIMENSION (FIG. NO. DIM-TAPING-TO263-0105-A)DIMENSION UTCUNISONIC TECHNOLOGIES CO., LTD.TAPING TSSOP-8 DIMENSION (FIG. NO. DIM-TAPING-TSSOP8-0105-A)。
常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

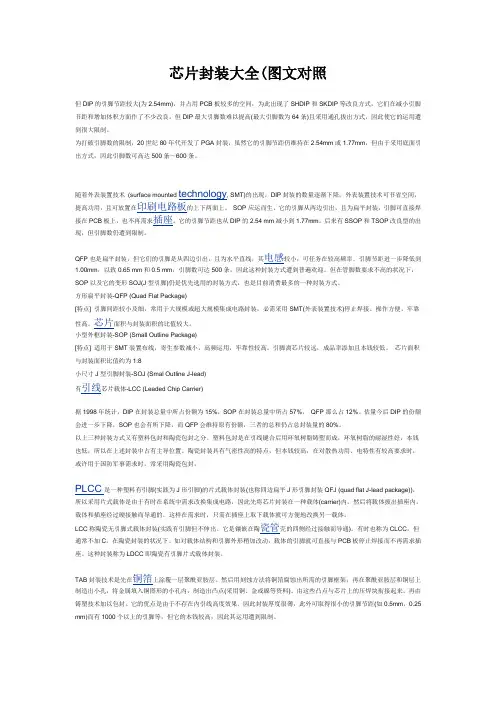

芯片封装大全(图文对照但DIP的引脚节距较大(为2.54mm)，并占用PCB板较多的空间，为此出现了SHDIP和SKDIP等改良方式，它们在减小引脚节距和增加体积方面作了不少改良，但DIP最大引脚数难以提高(最大引脚数为64条)且采用通孔拔出方式，因此使它的运用遭到很大限制。
为打破引脚数的限制，20世纪80年代开发了PGA封装，虽然它的引脚节距仍维持在2.54mm或1.77mm，但由于采用底面引出方式，因此引脚数可高达500条～600条。
随着外表装置技术(surface mounted technology, SMT)的出现，DIP封装的数量逐渐下降，外表装置技术可节省空间，提高功用，且可放置在印刷电路板的上下两面上。
SOP应运而生，它的引脚从两边引出，且为扁平封装，引脚可直接焊接在PCB板上，也不再需求插座。
它的引脚节距也从DIP的2.54 mm减小到1.77mm。
后来有SSOP和TSOP改良型的出现，但引脚数仍遭到限制。
QFP也是扁平封装，但它们的引脚是从四边引出，且为水平直线，其电感较小，可任务在较高频率。
引脚节距进一步降低到1.00mm，以致0.65 mm和0.5 mm，引脚数可达500条，因此这种封装方式遭到普遍欢迎。
但在管脚数要求不高的状况下，SOP以及它的变形SOJ(J型引脚)仍是优先选用的封装方式，也是目前消费最多的一种封装方式。
方形扁平封装-QFP (Quad Flat Package)[特点] 引脚间距较小及细，常用于大规模或超大规模集成电路封装。
必需采用SMT(外表装置技术)停止焊接。
操作方便，牢靠性高。
芯片面积与封装面积的比值较大。
小型外框封装-SOP (Small Outline Package)[特点] 适用于SMT装置布线，寄生参数减小，高频运用，牢靠性较高。
引脚离芯片较远，成品率添加且本钱较低。
芯片面积与封装面积比值约为1:8小尺寸J型引脚封装-SOJ (Smal Outline J-lead)有引线芯片载体-LCC (Leaded Chip Carrier)据1998年统计，DIP在封装总量中所占份额为15%，SOP在封装总量中所占57%，QFP那么占12%。

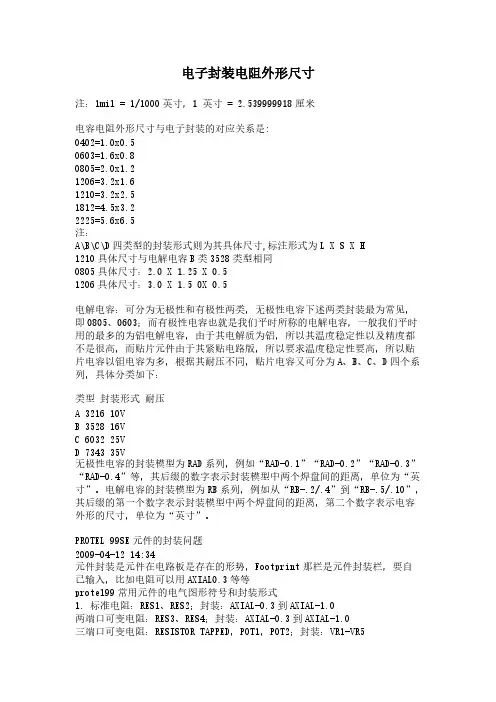

电子封装电阻外形尺寸注：1mil = 1/1000英寸，1 英寸 = 2.539999918厘米电容电阻外形尺寸与电子封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
