汽车密封条接口处理工艺
汽车密封条接口处理工艺是确保汽车密封性能的关键环节。
以下是其主要的处理工艺：
1.切削处理：对接口进行切削，以去除毛刺、凸起部分，保证接口
平滑。
2.打磨处理：使用砂纸或磨具对接口进行打磨，提高其平滑度和表
面粗糙度，以确保密封条与车门的紧密贴合。
3.清洁处理：使用专用的清洁剂对接口进行清洁，去除油污、灰尘
等杂质，保证密封条的正确安装。
4.涂胶处理：在接口处均匀涂抹专用的密封胶或粘合剂，以增强密
封条与车门之间的粘合力，提高密封性能。
5.安装与调整：将密封条安装到车门上，并进行必要的调整，以确
保其位置正确、贴合紧密。
6.检测与修整：安装完成后，进行密封性能检测，如发现泄漏或安
装问题，及时进行调整和修整。
密封条成型工艺及生产工序简介密封条成型工艺及生产工序是指将原材料制成密封条产品的一系列工艺和过程。
下面是该过程的简介。
1. 原材料准备：选择适合的密封材料，如橡胶、硅胶或塑料，并进行初步加工，如切割成条状或片状。
2. 配方调制：根据产品要求，调配出合适的原材料配方，包括添加剂和填充材料，以提高密封条的性能和使用寿命。
3. 混炼：将原材料和配方中的添加剂混合，通过搅拌和热处理等方法，使原料充分混合，确保配方均匀。
4. 挤出成型：将混合好的原材料导入挤出机，通过挤压和模具形成带有密封条形状的连续胶条。
在挤出过程中可以加入压纹、纹理和标记等特殊要求。
5. 切割成型：将挤出的连续胶条切割成固定长度的密封条，可以采用刀切割或拉伸断裂等方法。
6. 成品检验：对切割好的密封条进行外观质量、尺寸精度和物理性能等方面的检验，确保产品符合要求。
7. 包装和存储：将合格的密封条进行包装，并标明产品信息、生产日期和储存条件等，以便运输和存储。
以上是密封条成型工艺及生产工序的简介。
在实际生产中，还需要根据不同产品要求和工艺可行性，进行材料采购、模具制造和设备调试等前期准备工作，以确保产品的质量和效率。
密封条成型工艺及生产工序是密封条生产过程中极为关键的环节，直接关系到产品的质量和性能。
下面将更详细地介绍密封条成型工艺及生产工序的相关内容，以及一些常见的技术要点和注意事项。
1. 原材料准备：在密封条的生产过程中，常用的材料有橡胶、硅胶和塑料。
橡胶密封条具有耐磨损、耐油、耐高温等特点，常用于汽车、机械设备等领域。
硅胶密封条具有耐高温、耐酸碱、耐腐蚀等特点，适用于电子、医疗器械等领域。
塑料密封条具有耐腐蚀、阻燃性好等特点，适用于建筑、家居等领域。
在制备原材料时，首先需要选择合适的材料类型，并根据产品要求进行初步加工。
例如，对于橡胶密封条，可以进行胶片切割或拉伸成条状，以供后续工序使用。
2. 配方调制：密封条在使用过程中需要具备优异的性能，如抗拉伸性、耐热性、耐腐蚀性等。
天窗密封条工艺介绍
首先，天窗密封条的材料通常采用高质量的橡胶或硅胶材料，具有良
好的弹性和耐老化性能。
选用高质量的材料，可以确保天窗密封条在使用
过程中具有良好的密封性能和长久的使用寿命。
第一步，原材料处理。
天窗密封条的原材料通常是橡胶或硅胶，需要
通过橡胶混炼机或橡胶挤出机进行混炼，使原材料达到一定的软度和可塑性。
混炼过程中还可以加入填充剂、增塑剂等辅助材料来提高密封条的性能。
第二步，挤压成型。
将预处理好的橡胶或硅胶原料送入挤出机，通过
挤出模具进行挤出成型。
挤出机通常具有自动化控制系统，可以控制挤出
速度、温度和挤出压力等参数，以保证密封条的尺寸和质量稳定。
第三步，模具修整与涂胶。
挤压成型后，需要对密封条进行模具修整，去除多余的橡胶或硅胶，使其表面光滑平整。
然后，在密封条的表面涂上
专用的密封胶水，以增加密封条的密封性能和抗老化性能。
第四步，固化和质检。
涂胶后的密封条需要进入恒温恒湿的固化室进
行固化处理，使其表面胶水完全干燥和固化。
然后，通过质检部门对密封
条进行严格的质量检验，包括尺寸、外观、硬度和拉伸强度等指标的检测，确保密封条符合相关的技术要求。
综上所述，天窗密封条的制造工艺包括原材料处理、挤压成型、模具
修整与涂胶、固化和质检以及包装和出库等环节。
通过这些工艺步骤，可
以制造出具有良好密封性能和耐老化性能的天窗密封条，为汽车天窗的使
用提供了保障。

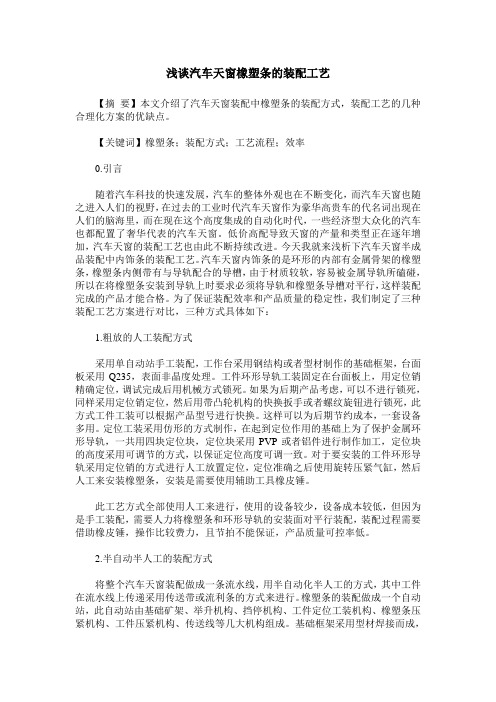

浅谈汽车天窗橡塑条的装配工艺【摘要】本文介绍了汽车天窗装配中橡塑条的装配方式，装配工艺的几种合理化方案的优缺点。
【关键词】橡塑条；装配方式；工艺流程；效率0.引言随着汽车科技的快速发展，汽车的整体外观也在不断变化，而汽车天窗也随之进入人们的视野，在过去的工业时代汽车天窗作为豪华高贵车的代名词出现在人们的脑海里，而在现在这个高度集成的自动化时代，一些经济型大众化的汽车也都配置了奢华代表的汽车天窗。
低价高配导致天窗的产量和类型正在逐年增加，汽车天窗的装配工艺也由此不断持续改进。
今天我就来浅析下汽车天窗半成品装配中内饰条的装配工艺。
汽车天窗内饰条的是环形的内部有金属骨架的橡塑条，橡塑条内侧带有与导轨配合的导槽，由于材质较软，容易被金属导轨所磕碰，所以在将橡塑条安装到导轨上时要求必须将导轨和橡塑条导槽对平行，这样装配完成的产品才能合格。
为了保证装配效率和产品质量的稳定性，我们制定了三种装配工艺方案进行对比，三种方式具体如下：1.粗放的人工装配方式采用单自动站手工装配，工作台采用钢结构或者型材制作的基础框架，台面板采用Q235，表面非晶度处理。
工件环形导轨工装固定在台面板上，用定位销精确定位，调试完成后用机械方式锁死。
如果为后期产品考虑，可以不进行锁死，同样采用定位销定位，然后用带凸轮机构的快换扳手或者螺纹旋钮进行锁死，此方式工件工装可以根据产品型号进行快换。
这样可以为后期节约成本，一套设备多用。
定位工装采用仿形的方式制作，在起到定位作用的基础上为了保护金属环形导轨，一共用四块定位块，定位块采用PVP或者铝件进行制作加工，定位块的高度采用可调节的方式，以保证定位高度可调一致。
对于要安装的工件环形导轨采用定位销的方式进行人工放置定位，定位准确之后使用旋转压紧气缸，然后人工来安装橡塑条，安装是需要使用辅助工具橡皮锤。
此工艺方式全部使用人工来进行，使用的设备较少，设备成本较低，但因为是手工装配，需要人力将橡塑条和环形导轨的安装面对平行装配，装配过程需要借助橡皮锤，操作比较费力，且节拍不能保证，产品质量可控率低。
零部件子系统技术规范天窗玻璃密封条2020年3月21日1天窗密封条的设计天窗玻璃密封条主要作用是保证天窗关闭时的灰尘、水汽以及噪音密封性要求；在车辆的各种路况行驶时，其功能必须得到满足。
在天窗总成及整车所有的试验后，天窗密封条不能出现掉色、损坏、开裂，不能因密封条原因导致天窗功能失效或降级。
在天窗耐久循环后密封条应保持连接良好、无松脱，仍能满足密封性要求。
1.1天窗玻璃密封条应包含有排气孔，排气孔直径及间距根据隔音性及天窗的关闭性能来最终确定。
1.2密封条的反弹力:预选供应商提供技术方案时对反弹力及试验方法进行详细说明。
1.3材料的选择材料选择要满足《汽车用EPDM橡胶》的要求。
2技术要求2.1使用条件使用温度范围-40℃～+90℃存储温度-40℃～+90℃目标寿命：10年或160000公里2.2外观密封条以闭环形式接缝：由预选供应商在提供方案时对接头工艺进行说明，不允许有任何可能损坏外观或密封性的缺陷产生。
密封条按接缝位置：由预选供应商提供方案时进行说明。
密封条上无气泡、表皮龟裂、破皮、缺陷等影响产品外观和使用性能的缺陷。
2.3粘接性能密封条在车身上粘接性能：由预选供应商在提供技术方案时进行粘接力及试验方法的详细说明。
2.4尺寸精度预选供应商进行反馈时应注明密封条各尺寸精度要求。
3试验项目清单3.1与天窗共同进行的试验清单版本：1.0Page 3 of 11版本：1.0Page 4 of 11版本：1.0Page 5 of 113.2密封条零件试验版本：1.0Page 6 of 11版本：1.0Page 7 of 114与天窗共同进行的试验接受标准4.1外观当玻璃处在关闭位置时，密封条不能高于玻璃表面4.2开闭速度在+24℃和电机加载14V电压下，天窗在整个生命周期内，玻璃的打开和关闭速度满足Q/xxxx要求，在此试验过程中密封条无外观和功能缺陷。
4.3排水系统静态试验天窗关闭，驾驶室内不允许有任何进水。

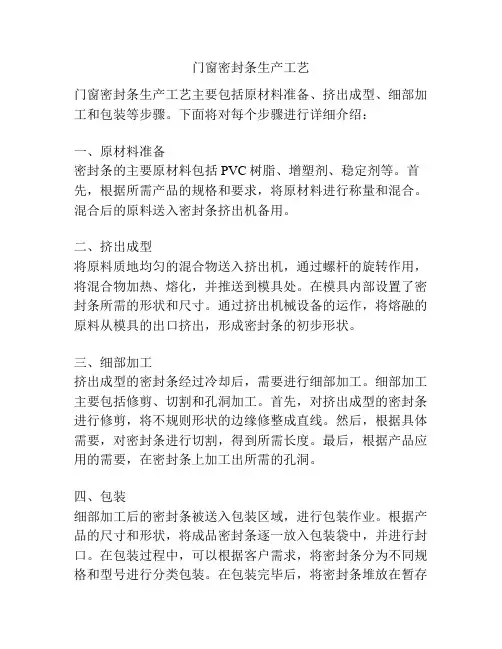

门窗密封条生产工艺
门窗密封条生产工艺主要包括原材料准备、挤出成型、细部加工和包装等步骤。
下面将对每个步骤进行详细介绍：
一、原材料准备
密封条的主要原材料包括PVC树脂、增塑剂、稳定剂等。
首先，根据所需产品的规格和要求，将原材料进行称量和混合。
混合后的原料送入密封条挤出机备用。
二、挤出成型
将原料质地均匀的混合物送入挤出机，通过螺杆的旋转作用，将混合物加热、熔化，并推送到模具处。
在模具内部设置了密封条所需的形状和尺寸。
通过挤出机械设备的运作，将熔融的原料从模具的出口挤出，形成密封条的初步形状。
三、细部加工
挤出成型的密封条经过冷却后，需要进行细部加工。
细部加工主要包括修剪、切割和孔洞加工。
首先，对挤出成型的密封条进行修剪，将不规则形状的边缘修整成直线。
然后，根据具体需要，对密封条进行切割，得到所需长度。
最后，根据产品应用的需要，在密封条上加工出所需的孔洞。
四、包装
细部加工后的密封条被送入包装区域，进行包装作业。
根据产品的尺寸和形状，将成品密封条逐一放入包装袋中，并进行封口。
在包装过程中，可以根据客户需求，将密封条分为不同规格和型号进行分类包装。
在包装完毕后，将密封条堆放在暂存
区，并进行质量检验。
以上就是门窗密封条生产工艺的主要步骤。
在实际生产中，还需注意原材料的质量控制，挤出机设备的调试和维护，以及成品密封条的质量检验等环节。
通过科学合理的工艺流程和严格的质量控制，可以生产出优质的门窗密封条产品。
