离心机ZH技术方案样本

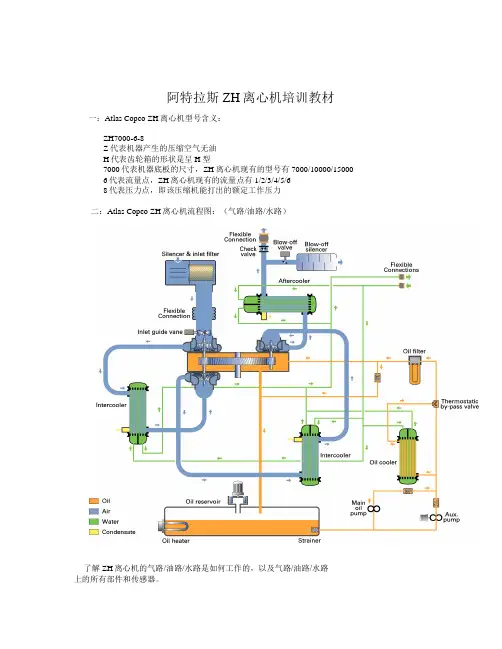

阿特拉斯ZH离心机培训教材一：Atlas Copco ZH离心机型号含义：ZH7000-6-8Z 代表机器产生的压缩空气无油H代表齿轮箱的形状是呈H型7000代表机器底板的尺寸，ZH离心机现有的型号有7000/10000/150006代表流量点，ZH离心机现有的流量点有1/2/3/4/5/68代表压力点，即该压缩机能打出的额定工作压力二：Atlas Copco ZH离心机流程图：（气路/油路/水路）上的所有部件和传感器。

三：Atlas Copco ZH离心机的操作步骤(MarkIV 控制器)1.修改系统压力设定值a.按F1[MENU]进入主菜单。

b.按垂直滚动键选择[M0DIFY PARAMETERS]子菜单,按制表键进入。

c.按垂直滚动键选择[PARAMETERS]子菜单,按制表键进入。

按垂直滚动键选择PRESSUER SETPOINT 1，按F2[MODIFY]修改。

d.通过垂直滚动键来修改系统压力设定值。

e.按F1[PROGRAM]确认。

2. 开机步骤a.检查水路/气路/油路是否畅通,是否有渗漏,检查高压是否具备合闸条件。

b.检查控制面板,查看是否满足启动条件。

c.检查系统压力设定值是否正确。

d.按启动按钮(延时20s后空压机自动加载)或按启动按钮后手动卸载空压机，待运行参数正常后再手动加载空压机。

e.检查运行参数是否正常。

3. 停机步骤a.按停机按钮,机器将先卸载,然后停车。

b.停车后半小时关闭冷却水。

停车半小时内不允许断低压电。

c.如按过紧急停车按钮(由于突发事故的停车)，则按过后要马上拔出来,以保证辅油泵能自动运行给齿轮箱供油。

4. 复位服务报警(更换完油\空气\除油雾过滤器或润滑油以后)a.按F1[MENU] 进入主菜单。

b.按垂直滚动键选择[STATUS DATA]子菜单,按制表键进入。

c.通过按垂直滚动键来查看要服务的内容,按F3[RESET]键复位。

5. 复位联锁（红灯闪烁表示有联锁）a.按F1[MENU] 进入主菜单。

约克离心机样本范文约克离心机是一种常见的离心机型号，广泛应用于实验室、医疗、生物科学、化学工程等领域。

它采用离心力将液体样品中的固体颗粒分离出来，具有分离效率高、操作简便等优点。

下面将对约克离心机的样本处理方法、原理、常见应用以及发展趋势进行详细介绍。

一、约克离心机的样本处理方法1.样本的采集与准备：样本的采集要根据具体实验需求选择合适的采样器具，并严格按照相关的操作规程进行样本的采集。

然后将采集到的样本进行预处理，如固液分离、杂质过滤等，以确保样本的纯净度。

2.样本的离心分离：将预处理后的样本倒入约克离心机的离心管中，并注意平衡装样，避免造成机器的不平衡。

设置好离心机的转速和离心时间，启动离心机进行样本的分离。

3.样本的收集与储存：离心分离完成后，将上清液和沉淀分别收集起来。

上清液可进一步用于分析或其他实验，沉淀则需进行后续处理，如洗涤、干燥、称重等。

收集的样本应根据实验需求进行适当的储存和保存，以免影响后续的分析或实验。

二、约克离心机的原理约克离心机的分离原理基于离心力的作用。

离心机将样品置于离心机转子上，通过高速旋转产生的离心力将样品中的固体颗粒与液体分离出来。

离心力的大小与离心机转速、离心半径以及样品的密度有关，离心机将根据实验需求设定转速和时间，以达到理想的分离效果。

三、约克离心机的常见应用1.生物科学：约克离心机在生物科学领域的应用非常广泛。

如DNA、RNA、蛋白质的提取与纯化、细胞培养物的收集与分离等。

2.化学工程：约克离心机在化学工程中可用于溶液的固液分离、晶体的分离与干燥、粉末材料的粒径分布检测等。

3.医疗诊断：约克离心机在医疗诊断中常用于体液中病原微生物的富集与分离、血细胞的分离与计数等。

四、约克离心机的发展趋势1.自动化程度提高：随着科技的进步，约克离心机正朝着自动化程度更高的方向发展。

自动化的离心机可实现样本的自动供给、转速的智能调节、离心过程的可视化监控等。

2.多功能化设计：约克离心机的多功能化设计将使其在不同领域的应用更加灵活多样。

离心机技术规格书全文共四篇示例，供读者参考第一篇示例：离心机技术规范书一、引言离心机是一种常用的实验室设备，用于分离混合液体中的固体成分。

本技术规范书将详细介绍离心机的技术规格及使用要求，以确保设备的安全运行和良好效果。

二、设备概述离心机通常由主机、转子、控制系统和安全装置组成。

主机是离心机的主要部件，用于提供离心力以分离混合液体。

转子是固定在主机中用于搅拌混合物的部件。

控制系统用于调节离心机的运行速度和离心时间。

安全装置则用于保障操作人员和设备的安全。

三、技术规格1. 转速范围：离心机的转速范围应在500-15000 rpm之间，以满足不同实验的需求。

2. 最大离心力：离心机的最大离心力应在1000-30000×g之间，以保证对混合物的有效分离。

3. 转子类型：离心机应提供多种规格和类型的转子，以满足不同实验的需求。

5. 控制系统：离心机应配备数字显示屏和控制器，以确保操作简便和准确。

6. 安全装置：离心机应配备过载保护装置、门锁保护装置和温度监测装置，以保障操作人员和设备的安全。

7. 外观材质：离心机的外观应选用耐腐蚀、易清洁的材料，以保证设备的长期使用。

8. 噪音：离心机在运行时产生的噪音应低于60db，以确保操作环境安静。

四、使用要求1. 操作人员应经过专业培训并持有相应证书，方可操作离心机。

2. 在使用离心机之前，应检查设备的外观和功能是否正常，确保安全性。

3. 在操作过程中，应按照设备说明书的要求进行操作，禁止超负荷操作。

4. 离心机应放置在平稳的工作台面上，并确保设备周围空间充足。

5. 离心机应定期进行维护保养，清洁转子和配件，保持设备的正常运转。

八、结语第二篇示例：离心机技术规格书一、型号：XYZ-2000二、适用范围：XYZ-2000离心机适用于生物制药、食品、农药、生化等领域的实验室或生产线，用于离心分离、浓缩、纯化等工艺操作。

三、技术参数1. 最高转速：20000rpm2. 最大离心力：30000xg3. 容量：6x500ml4. 控制方式：微电脑控制5. 温度范围：-20℃~40℃6. 定时范围：1min~99h59min7. 噪音：≤65dB8. 电源：AC220V 50Hz9. 功率：2.5kw四、特点1. 采用先进的微电脑控制系统，操作简单，易于控制转速、温度和时间。

离心机技术方案离心机技术方案离心机是广泛应用于医药、生物制药、化学、食品、环保、新材料等领域的分离装置，其基本原理是利用离心力将不同密度或分子量的物质分离，是一种高效、精密、可靠的分离工具。

在医药制造中，离心机被用于分离药品、杂质、氧化剂和抗氧化剂等物质。

离心机可以根据离心力与质量的乘积不同，常常分为低速离心机、高速离心机和超速离心机。

低速离心机主要用于分离大分子物质，例如蛋白质、细胞和细胞核等。

高速离心机和超速离心机则适用于对小分子物质的分离，如药物、病毒和酶。

随着技术的发展，离心机的性能和效率都有了很大的提升，下面是一份离心机技术方案，旨在提升离心机的分离效率和使用寿命。

方案内容：1.离心机的转子离心机的转子是离心机工作的关键组成部分，不同的转子可以完成不同的离心分离工作。

一般离心机转子的材料选择要注意耐腐蚀性和强度，常用的材料有不锈钢、铝合金和钛合金。

在离心机转子的设计中，需要考虑不同离心力、离心时间和径向加速度等参数。

对于离心机转子的设计，建议采用三维模拟和有限元分析技术，以确保转子的强度、稳定性和均匀性。

2.离心机的电机离心机的驱动电机需要考虑转子的转速和转子转动的平稳性，驱动电机的耐久性和稳定性也是考虑的要点。

建议在选择驱动电机时，选用平稳性好、耐磨性强的交流无刷电动机。

同时，电机的能耗也是需要考虑的因素，能耗低的电机对于节约能源和提高离心机的使用寿命也有重要的意义。

3.离心机的制动系统离心机的安全性同样需要高度重视，离心机的制动要求及时、平稳和可靠，对于离心机制动的设计建议采用悬挂式制动系统，它可以提供更强的制动力，同时还能减少设备的震动和噪音。

4.离心机的液压系统离心机液压系统的设计应该考虑各种应变情况，如离心机停车时的液压阀、液压缸和管道等结构都需要考虑，同时也要保证液压系统的可靠性和使用寿命。

建议在选择液压泵时，采用能够满足离心机需求的高质量产品。

液压系统需要定期进行维护和保养，以确保流体的质量和系统的可靠性。

离心机技术方案离心机技术方案离心机是一种常用的实验设备，可广泛应用于药物制剂、细胞培养、DNA纯化、血浆分离和样品净化等领域。

本文将针对离心机的技术方案进行详细介绍。

一、离心机的原理离心机的原理基于离心力，是利用离心力分离不同性质、不同密度物质的装置。

离心力的大小与离心机的转速成正比，转速越高，离心力越大。

物质在离心机中会被投入离心管或离心瓶中，离心管或离心瓶会随着离心机的旋转而加速旋转，从而在旋转过程中分离出不同密度的物质。

二、离心机的分类离心机一般可分为低速离心机、超速离心机和超级离心机三类。

1.低速离心机：转速一般在8000-15000rpm之间，适用于临床和生化实验中对生物样本的离心，如细胞、血液和尿液等。

2.超速离心机：转速一般在10000-30000rpm之间，适用于生化等科研方面的离心。

一些需要高速离心的样本可以利用超高速离心机把样本分离出来。

3.超级离心机：也称为超级离心离校离心机或超高速离心机，转速能达到100000rpm以上，并且转子的加速度也很大，适用于细胞器、核酸、蛋白质和病毒等微生物体系的纯化和分离。

三、离心机的设计要素离心机的设计要素包括离心机的结构、材料和设备等方面，以下是详细介绍。

1.离心机的结构：离心机通常由转速控制、温度控制、离心时间控制、离心电机控制等组成。

2.离心机的材料：离心机的转子材料主要有钢、合金和碳等。

离心机的离心管材料有塑料、玻璃和不锈钢等。

3.离心机的设备：离心机的配备设备主要包括冷却系统、加热系统、使用工具、采样器、离心管和离心转子等。

四、离心机的应用场景离心机广泛应用于生命科学、化学分析等领域。

1.细胞培养：离心机可用于生物材料的分离和细胞培养。

2.基因和蛋白质纯化：离心机可以用来分离和纯化DNA、RNA和蛋白质。

离心机也可以用于蛋白质质谱学研究。

3.药物制剂：离心机可用于制备药物，如制备最终制剂或制备纯化。

4.医学研究：离心机可用于医学实验室中，如血浆分离和组织分离等。

项目名称：ZH10000-6-8型离心机采用控制入口导叶开度方式运行建议（改进）项目推荐实施范围、对象ZH10000-6-8型离心机。

建议（改进）项目针对解决问题现状的梗概（必要时附调查证明材料）由于空压站开三台离心机时产风量大于系统需求量，而开两台离心机的产风量又无法满足系统用风量。

因此开三台离心机运行时1＃离心机放空调节阀长期处于开启状态，其放空损失量约2500～3500m3/h。

建议控制ZH10000-6-8型离心机导叶开度50％，降低机组负荷。

空压站放空损失量减少至0～1500 m3/h，同时减少放空噪音。

另外，由于ZH10000-6-8冷却器芯材质是不锈钢其换热系数较小，机组负荷降低后，各级冷却器换热负荷也随之降低。

在夏季，有效将机组风温控制在安全范围内，并能减少冷却器的清洗次数。

建议（改进）项目实施方案、方法或措施等的简要说明（必要时可另附图纸、模型、数据、计算依据和可行性证明材料）及完成时间。

建议通过控制ZH10000-6-8型离心机导叶开度，降低负荷，减少放空风量。

在保证生产安全的前提下，重新设定ZH10000-6-8型离心机出口压力定值（由出厂设置0.75MPa降低至0.70MPa），操作员通过1＃离心机防喘振压力控制调节阀、净化风压力控制调节阀，调整非净化风双母管压力，使ZH10000-6-8型离心机出口压力大于0.705MPa，由机组PLC 自动关闭入口导叶至45～60％时，控制机组出口压力在0.70±0.005MPa，维持导叶开度。

这样机组负荷降低约2000 m3/h，电机电流降低约15安培，每小时节电约140 KW·h，放空损失减少。

上述方案，于2005年7月14日完成试运、验证后，开始在实施。

经济效益或社会效益计算①按机组电流降低15安培计算：每小时节电＝31/2U·I·COSφ＝1.732×6000×15×0.9＝140 KW·h；日节电3360 KW·h；全年节电122万KW·h，折合人民币59万元。

合同附件：技术方案目录一: 设备技术规格及供货范围二: 资料交付三: 保证值和设备调试、性能考核四: 培训一: 设备技术规格及供货范围1. 供货范围Atlas Copco ZH 系列三级离心式空气压缩机组包含以下供货范围：1.1 离心式压缩机组•包括轴承、一个单斜大齿轮和两个高速小齿轮的水平剖分齿轮箱•球墨铸铁压缩机壳体•高性能17-4 PH 不锈钢三元流后弯式叶轮•浮动式碳环气封和迷宫式油封•支撑压缩机，电机，冷却器，控制箱及放置润滑油箱的整体底座•不锈钢冷却管，水走管内气走管外中冷器两台，冷却器均带自动水分离器和自动、手动排水阀•带电动执行机构和定位器的进口气量调节导叶•带电动执行机构和定位器的大气放空阀•放空消音器•带防护罩碟片式联轴器•带快开卡箍接头的级间空气管道•进口空气过滤器及消音器•进气和排气管膨胀节•冷却水进出总管及管道膨胀节•排气止回阀•位于底座的润滑系统包括-- 24000 小时运行用润滑油润滑油-- 与底座成一体的带大型检查人孔的润滑油箱及运行用润滑油-- 玻璃油位镜及油位报警功能-- 电动强制排风油箱呼吸器并自带油雾过滤器-- 380V 润滑油电加热器-- 润滑油吸入过滤器-- 主轴直接驱动型过油量主油泵-- 380V 电动辅油泵-- 管壳式油冷却器-- 10 微米级的单个油过滤器-- 油温控制阀-- 润滑油系统压力调节阀-- 内部连接的管道与阀门-- 润滑油温度和压力传感器-- 隔音罩•低压电控箱，包括各种启动器、接触器、断路器及变压器等，以上设备在厂内即已安装好并已接线•各种压力、温度和状态传感器•ELEKTRONIKON MARKIV 电脑微处理控制器，预留通讯接口及硬接线控制远程启停，液晶显示屏及控制面板，控制器到压缩机各监测点的配管和配线已完成•主电机10kV，IP55，F 级，800 Kw1.2 备件内容零件号数量单套一年备件：空气过滤器芯 3油过滤器芯 11 号中冷疏水阀套件 12 号中冷疏水阀套件 12. 设备数据2.1 性能参数进气条件介质: 空气大气压力MPa(A): 0.1013进口压力MPa(A): 0.098进口温度(℃): 35相对湿度( %): 85冷却水进口温度(℃): 32冷却水出口温度(℃): 42性能型号ZH7000-6-10.4流量(m3/min): 125排气压力MPa(G): 10排气温度(℃): 43排气含油量: 100% 无油轴功率(kW): 692.9装机功率(kW): 800流量调节范围(%): 75~100冷却水耗量(m3/h △T=8℃，3kgf/cm2): 90噪音等级(dBA): 78机组外形尺寸(长×宽×高)(mm): 5000×2060×2400 机组重量(kg) 97503. 技术规格3.1 压缩机组型式：整体机座式，齿轮增速，悬臂式级数： 3 级机壳：铸造蜗壳式（球墨铸铁/ ASTM A-536）叶轮：精密铸造三元流后弯（17－4 PH 不锈钢）扩压器：固定叶片式（铝/ 6061-T6）叶轮前盖：球墨铸铁（ASTM A-536 GR 60－40－18）大齿轮轴：渗碳合金钢（AISI 4320）大齿轮：美国齿轮协会AGMA13 级转子轴：锻压（AISI 9310 H 不锈钢）转子高速齿轮：美国齿轮协会AGMA13 级高速径向轴承：水平剖分可倾瓦滑动轴承高速止推轴承：水平剖分加强型双向止推气封：浮动式碳环密封冷却器形式：管壳式，水走管内，气走管外3.2单机控制系统ZH 系列的控制系统通过一台ELEKTRONIKON MARKIV 电脑微处理控制器和各种传感器对压缩机进行保护和控制，并自带低压控制柜。

EI1000-4/1制药发酵离心压缩机技术方案目录一.用户提供的离心压缩机技术参数 .............................................. - 2 - 二．离心压缩机设计选型 ................................................................... - 2 -三.压缩机配套产品 ............................................................................. - 4 -四.产品设计、制造执行标准： ......................................................... - 6 -五. 产品性能和结构特征 ................................................................... - 7 - 六．设备的检验与试验 ....................................................................... - 9 - 七．供货范围清单 ............................................................................. - 10 - 八．设计资料交付内容及日期 ......................................................... - 12 - 九．售前及售后服务承诺 ................................................................. - 13 -一. 用户提供的离心压缩机技术参数●输送介质：空气●入口压力：大气压；●入口温度：20℃；●入口含尘量： 10mg/m3以下；●出口压力：400KPa（A）；●升压：300 KPa；●电机：电压10KV。
