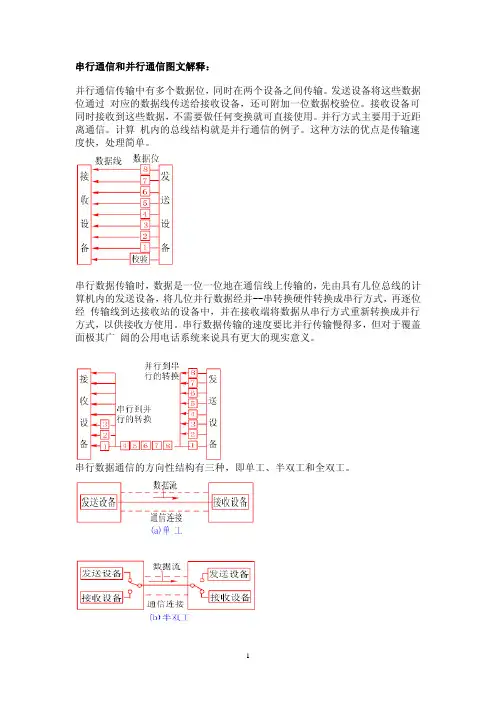

串行通信和并行通信图文解释：并行通信传输中有多个数据位，同时在两个设备之间传输。
发送设备将这些数据位通过 对应的数据线传送给接收设备，还可附加一位数据校验位。
接收设备可同时接收到这些数据，不需要做任何变换就可直接使用。
并行方式主要用于近距离通信。
计算 机内的总线结构就是并行通信的例子。
这种方法的优点是传输速度快，处理简单。
串行数据传输时，数据是一位一位地在通信线上传输的，先由具有几位总线的计算机内的发送设备，将几位并行数据经并--串转换硬件转换成串行方式，再逐位经 传输线到达接收站的设备中，并在接收端将数据从串行方式重新转换成并行方式，以供接收方使用。
串行数据传输的速度要比并行传输慢得多，但对于覆盖面极其广 阔的公用电话系统来说具有更大的现实意义。
串行数据通信的方向性结构有三种，即单工、半双工和全双工。
串行传输和并行传输的区别：从技术发展的情况来看，串行传输方式大有彻底取代并行传输方式的势头，USB 取代IEEE 1284，SATA取代PATA，PCI Express取代PCI……从原理来看，并行传输方式其实优于串行传输方式。
通俗地讲，并行传输的通路犹如一条多车道的宽阔大道，而串行传输则是仅能允 许一辆汽车通过的乡间公路。
以古老而又典型的标准并行口(Standard Parallel Port)和串行口(俗称COM口)为例，并行接口有8根数据线，数据传输率高；而串行接口只有1根数据线，数据传输速度低。
在串行口传送1位的时间内， 并行口可以传送一个字节。
当并行口完成单词“advanced”的传送任务时，串行口中仅传送了这个单词的首字母“a”。
根据组成字符的各个二进制位是否同时传输，字符编码在信源/信宿之间的传输分为并行传输和串行传输两种方式。
1、并行传输：字符编码的各位（比特）同时传输。
特点：（1）传输速度快:一位（比特）时间内可传输一个字符；（2）通信成本高:每位传输要求一个单独的信道支持；因此如果一个字符包含8个二进制位，则并行传输要求8个独立的信道的支持；（3）不支持长距离传输:由于信道之间的电容感应，远距离传输时，可靠性较低。
