降水及基坑支护施工组织设计方案一、项目概况这是一个位于城市中心地带的工程项目,占地面积约2万平方米,基坑深度达到15米。
项目地处闹市区,周边环境复杂,地下管线众多,对降水及基坑支护的要求极高。
二、降水方案1.降水目的:降低地下水位,确保基坑施工安全。
2.降水方法:(1)管井降水:在基坑周边布设管井,通过抽水泵将地下水抽出。
(2)井点降水:在基坑内部布设井点,通过抽水泵将地下水抽出。
3.降水设备:选用高效节能的潜水泵,确保降水效果。
4.降水监测:安装水位监测仪,实时监测地下水位变化。
三、基坑支护方案1.支撑体系:采用钢筋混凝土支撑,提高基坑稳定性。
2.支撑布置:根据基坑尺寸及地质条件,合理布置支撑体系。
3.支撑施工:严格遵循施工顺序,确保支撑体系稳定。
4.支撑拆除:待基坑施工完成后,按照施工顺序拆除支撑。
四、施工组织设计1.施工顺序:降水工程→基坑支护工程→基坑开挖工程→基础施工工程。
2.施工进度:根据项目总体进度计划,合理安排施工进度。
3.施工人员:选拔经验丰富的施工队伍,确保施工质量。
4.施工安全:严格执行安全规定,确保施工现场安全。
五、降水及基坑支护施工难点1.地下管线众多,降水过程中容易引发管线损坏。
2.基坑周边环境复杂,施工过程中需确保周边建筑安全。
3.地下水位变化较大,降水效果不易控制。
六、降水及基坑支护施工保障措施1.做好前期调查,了解地下管线分布情况,避免降水过程中损坏管线。
2.加强监测,实时掌握地下水位变化,调整降水方案。
3.严格执行施工方案,确保基坑支护施工质量。
4.做好施工现场安全防护,确保施工人员安全。
七、项目效益1.降低地下水位,确保基坑施工安全。
2.提高基坑稳定性,减少周边建筑沉降。
3.提高施工效率,缩短施工周期。
4.节约成本,提高项目经济效益。
在这个方案中,我充分考虑了各种因素,力求做到尽善尽美。
然而,实际施工过程中仍可能出现意想不到的问题。
因此,我们需要保持敏锐的洞察力,随时调整方案,确保项目圆满完成。

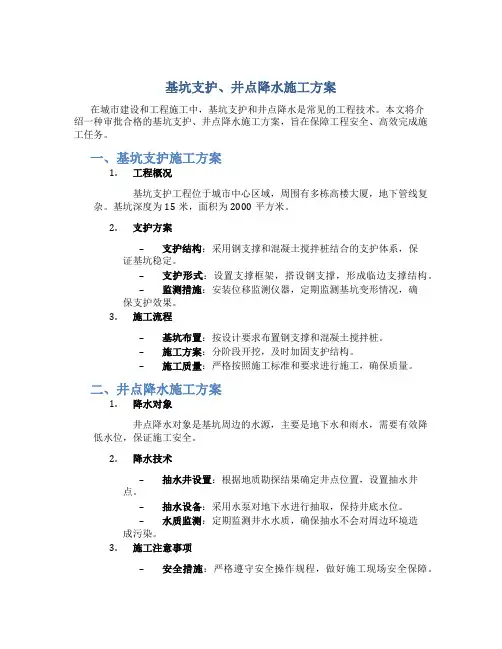

基坑支护、井点降水施工方案在城市建设和工程施工中,基坑支护和井点降水是常见的工程技术。
本文将介绍一种审批合格的基坑支护、井点降水施工方案,旨在保障工程安全、高效完成施工任务。
一、基坑支护施工方案1.工程概况基坑支护工程位于城市中心区域,周围有多栋高楼大厦,地下管线复杂。
基坑深度为15米,面积为2000平方米。
2.支护方案–支护结构:采用钢支撑和混凝土搅拌桩结合的支护体系,保证基坑稳定。
–支护形式:设置支撑框架,搭设钢支撑,形成临边支撑结构。
–监测措施:安装位移监测仪器,定期监测基坑变形情况,确保支护效果。
3.施工流程–基坑布置:按设计要求布置钢支撑和混凝土搅拌桩。
–施工方案:分阶段开挖,及时加固支护结构。
–施工质量:严格按照施工标准和要求进行施工,确保质量。
二、井点降水施工方案1.降水对象井点降水对象是基坑周边的水源,主要是地下水和雨水,需要有效降低水位,保证施工安全。
2.降水技术–抽水井设置:根据地质勘探结果确定井点位置,设置抽水井点。
–抽水设备:采用水泵对地下水进行抽取,保持井底水位。
–水质监测:定期监测井水水质,确保抽水不会对周边环境造成污染。
3.施工注意事项–安全措施:严格遵守安全操作规程,做好施工现场安全保障。
–环境保护:在施工过程中,注意保护周边生态环境,减少对地下水位影响。
三、总结综上所述,审批合格的基坑支护、井点降水施工方案是城市建设和工程施工中不可或缺的技朎。
通过科学规划和严格执行施工方案,能够有效保障工程的顺利进行,确保安全、高效地完成施工任务。
愿以上方案对相关工程的实施提供参考和借鉴价值。
注:以上施工方案内容为纯属虚构,仅供参考。
降排水及基坑支护施工方案一、工程概述本工程建设项目,总建筑面积为xxxx平方米。
为了满足项目需要,需要进行降排水及基坑支护工程。
本方案旨在确保工程的顺利进行,保证工程的安全性。
二、降水方案1.地面排水方案(1)对工地周边地面进行破碎、整平,确保地面平整。
(2)在工地周边铺设排水沟,确保雨水能够及时排除。
2.地下水降低方案(1)根据工程难度,确定采用井点降水,设置降水井。
(2)在降水井中安装水泵设备,将地下水抽出并排入运输车辆进行处理。
(3)在降水井与工地外的河道之间铺设输水管道,将地下水导入河道。
(4)定期检查井点降水设备的运行情况,确保其正常工作。
3.基坑防渗墙方案为了避免地下水渗入基坑,需要对基坑进行防渗墙施工。
(1)依据设计要求,在基坑四周挖掘出相应尺寸的挖槽。
(2)在挖槽内设置防渗墙,可以采用水泥搅拌桩、挖槽灌注桩及混凝土墙体等工法。
(3)定期检查防渗墙施工工艺,确保施工质量。
三、基坑支护方案1.桩基础施工方案(1)根据设计要求,确定桩基础的位置和数量,选取相应的桩型。
(2)施工前进行桩基础检查,保证能够在承重能力范围内使用。
(3)进行桩基础施工,包括打桩、灌注桩等工序。
(4)定期进行桩基础的质量检查,确保施工质量。
2.土工布支护方案(1)在挖坑后的土体表面铺设土工布,避免土体塌方。
(2)对土工布进行拉拔和固定,确保其紧贴土体表面。
(3)在土工布表面进行喷水处理,提高其稳定性。
(4)定期检查土工布施工情况,确保其使用效果。
3.支撑体系方案(1)根据基坑形状和施工要求,设计合适的支撑体系。
(2)选择合适的支撑材料,并按照设计要求进行支撑体系的搭设。
(3)定期检查支撑体系的稳定性,及时进行加固和调整。
四、总结通过本方案的实施,能够有效地降低地下水位,避免地下水渗入基坑,保证工程进度和质量。
同时,对基坑的支护工程,能够保证施工安全,确保施工人员的人身安全。
在施工过程中,应加强对施工质量和安全的监管,及时处理各种问题和风险,确保工程顺利完成。
一、工程概况本工程为某市某住宅小区基坑支护及降水工程,位于市区繁华地段。
基坑开挖深度为6.5米,占地面积约1000平方米。
工程地质条件复杂,地下水位较高,需进行降水支护施工。
二、施工目标1. 确保基坑开挖过程中的安全、质量、进度;2. 严格控制地下水位,降低基坑开挖对周边环境的影响;3. 确保施工过程中环保、文明施工。
三、施工方案1. 降水工程(1)降水井布置:根据地质勘察报告,本工程采用井点降水法。
在基坑周边布置降水井,井点间距为2.5米,共布置50口井。
(2)降水井施工:采用机械钻探法成孔,孔径为200毫米,孔深为8米。
成孔后,进行井壁加固,确保降水井的稳定性。
(3)降水设备:选用离心泵作为降水设备,排水量为100立方米/小时。
2. 基坑支护工程(1)支护结构:采用桩板支护结构,桩径为600毫米,桩间距为1.5米,桩长为8米。
(2)桩基施工:采用旋挖钻机成孔,成孔后进行清孔、灌注混凝土。
(3)板墙施工:采用C30混凝土现浇板墙,板墙厚度为200毫米。
3. 施工进度安排(1)降水井施工:预计工期为15天。
(2)桩基施工:预计工期为20天。
(3)板墙施工:预计工期为10天。
四、施工措施1. 降水施工措施(1)严格按照设计要求进行降水井布置,确保降水效果。
(2)加强降水设备的管理和维护,确保设备正常运行。
(3)密切关注地下水位变化,及时调整降水方案。
2. 基坑支护施工措施(1)严格控制桩基施工质量,确保桩基承载力满足设计要求。
(2)加强板墙施工质量监控,确保板墙厚度和混凝土强度符合设计要求。
(3)加强施工现场安全管理,确保施工人员生命安全。
五、质量保证措施1. 严格按照设计文件、施工规范和施工方案进行施工。
2. 加强施工过程中的质量检查,确保施工质量符合设计要求。
3. 建立健全质量保证体系,加强质量责任追究。
六、安全保证措施1. 严格按照施工安全规范进行施工,确保施工人员生命安全。
2. 加强施工现场安全管理,落实安全生产责任制。
基坑支护与降水工程施工方案一、工程概况拟建工程位于顺义区沙井村内,包括A区住宅楼及地下车库。
基坑挖深按7.075m 计算,基坑采用大开挖方式。
工程水文地质条件复杂,地下水位较高,土质松软,容易发生坍塌事故。
为确保施工安全和进度,制定本施工方案。
二、基坑支护设计方案1. 支护结构选择:根据基坑挖深和地质条件,本工程采用土钉墙支护结构。
土钉墙具有施工速度快、成本低、对环境影响小等优点。
2. 土钉设计:土钉直径宜为16~20mm,长度宜为2.0~2.5m,间距宜为1.0~1.5m。
土钉应采用HRB400级钢筋,钻孔直径宜为20~25mm。
3. 喷射混凝土:喷射混凝土强度等级不宜低于C20,厚度宜为80~100mm。
混凝土应采用早强剂,以提高早期强度。
4. 支撑系统:在基坑底部设置横向支撑,以增加稳定性。
支撑材料可选用槽钢或工字钢,间距宜为2.0~2.5m。
三、基坑降水设计方案1. 降水方法:本工程采用井点降水法,设置降水井以降低地下水位。
2. 降水井设计:降水井直径宜为0.6~0.8m,井深宜为10~15m。
井管直径宜为0.3~0.5m,材质可选用PE管或钢管。
3. 降水设备:选用潜水泵进行降水,潜水泵功率宜为10~30kW。
4. 降水控制系统:设置自动水位控制系统,以保持基坑水位稳定在设计要求范围内。
四、施工工艺及流程1. 土方开挖:采用机械开挖,自上而下进行。
开挖过程中,应及时进行支护和降水施工。
2. 土钉施工:先钻孔,然后安装钢筋,最后注浆。
注浆材料可选用水泥浆或水泥砂浆。
3. 喷射混凝土施工:先清理基层,然后喷射混凝土,最后进行养护。
4. 降水施工:先施工降水井,然后连接降水管道,最后启动潜水泵进行降水。
五、质量保证措施1. 严格把控材料质量,确保所用钢筋、混凝土等材料符合规范要求。
2. 加强施工过程控制,确保支护结构和降水系统施工质量。
3. 定期对施工人员进行技术培训和安全教育,提高施工技能和安全意识。
基坑开挖支护施工方案排桩基坑降水基坑开挖支护施工方案是基于对基坑开挖和支护工程的理解和经验,通过采取一系列的措施来确保基坑开挖的安全和顺利进行。
在基坑开挖的过程中,常会遇到降水的情况。
为了防止基坑降水对施工造成不良影响,需要采取相应的措施进行排水和防水。
以下是一种基坑开挖支护施工方案,详细介绍了排桩和基坑降水的处理方法。
方案一:基坑排桩及降水处理方案1.基坑排桩方案:(1)根据工程设计要求和土质情况,确定基坑的尺寸和形状,在合理安全的范围内进行开挖。
(2)根据基坑的深度和土层的情况,设计合理的排桩方案。
排桩的目的是提高基坑的稳定性,防止土体滑动和坍塌。
(3)选择合适的桩型和桩长,并设置适当的桩间距和桩距,以保证桩的整体强度和稳定性。
(4)在排桩的过程中,采取合适的措施,防止桩身的浮沉和损坏,确保排桩的质量和效果。
2.基坑降水处理方案:(1)在进行基坑开挖前,根据现场情况和降水量,制定合理的降水处理方案。
可以选择人工排水或机械泵排水,或者综合采用两者的方式。
(2)在基坑开挖过程中,根据降水的情况,及时采取排水措施,保持基坑内的水位在安全范围内。
(3)选用合适的排水设备和工具,进行排水施工。
排水设备应具备良好的排水能力和稳定性,以确保排水效果达到要求。
(4)对于需要进行防水处理的地区,可以采用防水板或者防水膜进行封闭,防止地下水和降水渗入基坑内。
3.安全措施:(1)在进行排桩和降水施工过程中,要严格遵守施工现场的安全规范和操作规程,确保施工人员的人身安全。
(2)对于需要使用大型机械设备进行施工的情况,要注意设备的稳定性和操作时的安全措施,防止事故的发生。
(3)对于基坑开挖和排桩工程的施工过程中,应有专人负责现场监控和协调,及时发现并解决问题,确保施工的正常进行。
以上是一种基坑开挖支护施工方案的简要介绍,针对基坑降水问题,提出了排桩和降水处理的具体措施。
在实际施工过程中,还需要根据具体的工程情况和实际需要进行调整和优化,以确保基坑开挖和支护施工的质量和安全。
基坑支护与降水工程施工方案1. 引言基坑支护与降水工程是在城市建设、地铁、高速公路以及其他大型工程中,常见的施工环节。
基坑支护与降水工程的施工方案能够保证工程的稳定性和安全性,同时有效地解决由于地下水和降水导致的基坑倒塌和工程滑坡等问题。
本文将介绍基坑支护与降水工程的施工方案,包括支护类型、施工步骤、施工材料与设备等,以期为相关工程的施工过程提供参考。
2. 支护类型2.1 土壤支护土壤支护是最常见的基坑支护方式之一,常用的土壤支护方法包括桩墙法、悬挂墙法和护土墙法等。
具体选择何种支护方式要根据不同工程的地质条件、基坑形状和工程要求等因素进行综合考虑。
2.2 钢支护钢支护是基坑支护的另一种常用方法,它具有施工周期短、刚度大、适应性强等优点。
常见的钢支护形式有钢板桩、拉杆支护和连续墙等。
在选择钢支护方式时,需要考虑现场施工条件、土壤类型和地下水位等因素。
2.3 混凝土支护混凝土支护是基坑支护中的一种常见方式,适用于较深基坑的支护。
常用的混凝土支护形式有钢筋混凝土墙和混凝土板桩等。
混凝土支护需要注意施工过程中的防水措施和混凝土质量控制。
3. 施工步骤3.1 基坑准备对于基坑支护与降水工程,首先要进行基坑准备工作。
包括清理场地、查明地下管线位置、出坑坡度设计等。
3.2 地下水处理基坑支护与降水工程施工过程中,地下水的处理至关重要。
常见的处理方法有利用井点降水、水平井联合降水以及调节降水流量等。
3.3 支护结构施工根据施工方案确定的支护类型,进行相应支护结构的施工工作。
例如,桩墙法需要进行桩的打入和梁的浇筑。
3.4 降水工程施工根据地下水处理方案,进行相应的降水工程施工。
常见的降水工程包括井点开挖、井点降水和水平井开挖等。
3.5 检测与监测在施工过程中,需要进行施工质量的检测与监测,以及对支护结构和降水工程的稳定性进行监测。
如有异常情况,应及时采取相应的措施进行调整。
4. 施工材料与设备4.1 施工材料基坑支护与降水工程的施工材料主要包括钢板、混凝土、钢筋、土工膜等。
深基坑土方开挖、基坑支护、降水方案专家论证版思绪如泉涌,一想到深基坑的土方开挖、支护和降水,脑海中便浮现出一张张复杂的施工图纸,以及那些曾亲身经历过的施工现场。
下面,我就结合自己的经验和专业知识,为大家详细阐述这个方案。
一、深基坑土方开挖1.开挖前的准备工作在正式开挖前,要对施工现场进行详细勘察,了解地形地貌、地下管线分布、周边建筑情况等。
同时,要制定合理的施工方案,明确开挖顺序、土方调配、施工机械配置等。
2.开挖方法针对深基坑的特点,我们通常采用分层分段的开挖方法。
具体操作如下:(1)按照设计要求,将基坑划分为若干层,每层高度不超过2米。
(2)在每层开挖过程中,先从一侧开始,逐步向另一侧推进,确保基坑的稳定性。
(3)在开挖过程中,要注意控制土方的湿度,避免因土体湿度过大导致开挖困难。
3.土方调配根据现场实际情况,合理调配土方,尽量减少外运距离。
对于多余的土方,可以考虑就地堆放或回填。
二、基坑支护1.支撑体系(1)桩基支撑:采用预应力混凝土桩作为支撑体系,具有施工速度快、承载能力高等优点。
2.支撑施工(1)严格按照设计要求进行施工,确保支撑体系的稳定性。
(2)在施工过程中,要加强对支撑体系的监测,发现问题及时处理。
(3)在支撑施工完成后,要及时进行验收,确保支撑体系满足设计要求。
三、降水方案1.降水方法(1)井点降水:通过在基坑周围设置井点,将地下水抽出,降低地下水位。
(2)真空降水:利用真空泵将地下水抽出,降低地下水位。
(3)排水沟降水:在基坑周围设置排水沟,将地下水排出。
2.降水施工(1)合理布置降水设施,确保降水效果。
(2)加强对降水设施的监测,发现问题及时处理。
(3)在降水过程中,要加强对周边环境的保护,防止因降水导致周边建筑沉降。
四、施工安全及环保措施1.安全措施(1)加强施工现场的安全管理,设立专门的安全管理部门。
(2)对施工现场进行定期检查,发现问题及时整改。
(3)加强对施工人员的安全培训,提高安全意识。
基坑边坡支护及降水方案一、方案编制原则和依据(一)编制原则在保证工程质量和工期的前提下, 按照安全、经济、合理的原则编制工程施工组织设计。
(二)编制依据1.甲方提供的《场地岩土工程勘察报告》;2.《建筑与市政降水工程技术规范》(JGJ/T111-1998)3.《建筑基坑支护技术规程》(JGJ120-1999)4.《基坑土钉支护技术规程》(CCECE96:97)5.《锚杆喷射混凝土支护技术规范》(GB50086-2001)6.《建筑地基基础工程施工质量验收规范》(GB50202-2002)7.《建筑施工安全检查标准》(JGJ59-1999)8.《建筑施工手册》(第三版)1997年二、工程概况建筑物地上30层, 地下一层, 采用筏板基础。
基坑底面标高-5.~-5.5m, 天然地面标高-1.5m。
该工程基础开挖深度为5.1~7.1m, 为保证基坑开挖和建筑物地下主体部分施工期间的安全性, 需对基坑边坡进行支护。
1.工程地质条件(1)素填土: 灰, 灰黄色, 稍湿~湿。
粉质粘土为主, 夹少量植物根茎等, 土质不均匀。
(2)粉质粘土: 灰黄色, 饱和、可塑, 少量铁锰结核, 土质均匀。
(3)沙质粉土和黏质粉土: 灰色, 很湿, 稍密, 土质不均匀。
(4)黏质粉土: 灰色, 很湿, 稍密, 夹薄层粘性土, 土质不均匀。
(5)粉沙: 灰色, 饱和, 中密, 局部密实, 颗粒级配良好, 土质欠均匀。
(6)黏土:灰、灰黄色, 饱和、可塑, 少量铁锰结核, 土质均匀。
(7)黏质粉土:灰黄色, 很湿, 中密, 夹薄层粘性土, 土质不均匀。
2.水文地质条件地下水位埋深约1.3m, 地下水位标高0.8m, 高于基础底面, 因此基坑开挖前应采取降水措施, 采取降水措施后, 支护设计时不考虑水的作用。
3.土性参数取值基坑开挖深度内以第1~第4层的土层参数为主, 参考该工程的《岩土工程勘察报告》有关数据, 各土层参数取值如下:①素填土: H=1.1m, r=16.0kN/m3, φ=25 o,c=0kPa②黄土: H=4.1m, r=16.7kN/m3, φ=22 o,c=58kPa③粘土: H=3.6m, r=18.2kN/m3, φ=14 o,c=59kPa④残积土:H=8.0m, r=17.3 kN/m3, φu=30 o,c=0kPa根据《建筑基坑支护技术规程》(JGJ120—1999)的有关规定, 考虑实际情况, 对于临近荷载按照每层楼14kPa考虑, 西侧建筑物基础埋深按1.7m考虑。
基坑支护降水施工方案一、工程概况本工程位于宝鸡市胜利桥南,地基与基础根据信息产业部电子综合勘察研究院提供的《中铁一局集团社会事业服务第五中心科技培训楼岩土工程勘察报告》(详堪阶段)(二00四年七月)工程地质报告,地基持力层均为(4)层卵石层,该土层的地基土承载力特征值为450Kpa。
基础开挖深度:坑底标高-6。
85m(集水坑开挖深度-7.55m);开挖范围:自基础外边缘外放1。
0m,;基础开挖放坡比为:1:0.5。
室外标高—0.10m,“三通一平”做完,现场交通良好。
基础施工前应按《建筑墓坑探查与处理暂行规程》(Q/XJ104-64)进行墓探与处理,并对基坑进行普探或钎探,应及时将有关资料送交设计院以便商定地基处理方案.回填灰土与素土:基槽,地下室周边和地坪下回填土≥0.94.根据信息产业部电子综合勘察研究院2010年四月十六日报告现时稳定水位为地面下4.50~4.80m;土方开挖前,按照甲方提供的基坑支护和降排水设计图,委托宝鸡市凯丰地基工程有限公司施工并编制施工方案。
我方配合施工.本工程基坑支护降水工程现场边界条件:施工现场南邻四层楼房,北邻河堤,西邻绿州锦园小区,东邻市政主干道。
距基坑边缘西北侧约4.7米处有1幢24层高层建筑物和6层砖混结构建筑物及围墙;距基坑东侧位城市主要道路。
基础西北采用钢筋混凝土支护桩对坑壁进行支护;东、南、西、北采用锚杆钢筋网喷护.详见支护桩平面布置图。
支护范围内土层情况:本场地地层情况详见《岩土工程勘察报告》。
根据设计图基坑降水采用井点降水,井径为600mm,深度为18.55米。
二、编制依据1、根据施工设计图纸及其规范;2、《建筑地基处理技术规范》JGJ79-91中的相关技术要求和规定;3、《建筑地基基础施工验收规范》GB50202—2002中的相关技术要求和规定;4、《建筑基坑支护技术规程》JGJ—120-995、根据地质勘探单位出具的地质勘探报告;6、根据《中铁一局胜利桥头综合楼工程施工组织设计》.7、根据基坑支护设计图,综合了专业基坑支护和基坑降水施工单位提供的专项施工方案。
基坑支护与降水工程专项施工方案基础施工作业面低于现场地面以下,受现场土质情况、地下水控制等多种因素影响,如不对基坑边坡进行认真设计,容易造成生产安全事故。
特别是较大规模的地下基础施工和深窄基坑(槽)、管沟(槽)施工中,不仅对坑底施工人员安全有直接影响,处理不好极易发生群死群作事故,同时,还将直接威胁周边建筑物、构筑物、地下管线的安全。
为此,用一份编制科学、有针对性的专项施工方案来指导劫掠与降水施工,真正把现场编制的施工方案作为施工基本依据,确保施工方案各项措施的有效落实,是避免此类事故发生的效途径。
为此,本节重点介绍基坑支护与降水工程专项施工方案应包括的主要内容,切实增强专项方案的全面性、针对性、和操作性,确保施工安全.基坑支护与降水工程专项施工方案主要内容应包括以下几个方面。
一、工程概况工程概况应简洁明了,把与本方案有关的内容说明清楚.应重点说明施工区域内水文地质条件,并根据工程概况,说明本方案的总体思路,对选用的降水、截水措施和基坑的边坡支护形式进行明确,必要时还应进行选型比较,在保证安全的前提下,尽量选用经济合理的的施工方法.主要内容包括:(一)工程基本情况阐明工程位置和工程性质、工程规模、重要设计参数、建筑面积、高度、基本结构形式、建筑物形状、尺寸、层数、高度、地下室设置、基础形式、持力层名称、工期等。
(二)水文地持情况开挖深度、地层岩性特征等,应全面准确地摘录岩土层特性及岩土工程设计所需的c、φ、值,以及地下水层、地下水流向、地下水位变化幅度、渗透系数等。
(三)周边环境情况周边建(构)筑手分布、地下管线状况及工程地下结构设计等,重点调查基坑降水支护施工中基坑开挖对周边环境、建(构)筑物及地下管线,结构的影响,这此资料是降水支护施工的重要依据,也是制定基坑监测对象的重要依据.(四)降水措施的选用形式(五)基坑支护措施的选用形式可根据场地内不同地质条件及周边环境情况,选用多种基坑支护形式相结合的支护措施,提出设计总体方案,并说明设计原则。
目录一、工程概述....................................................................................................错误!未定义书签。
二、施工流程 (1)1.导墙施工方法及步骤 (1)2.泥浆护壁 (2)3.成槽施工 (2)4.清底 (3)5.成槽验收 (3)6.钢筋笼制作及吊放 (3)7.混凝土浇注 (3)8.地下连续墙的养护。
(4)三、降水方案 (4)四、降水计算 (5)一、工程概述某工程位于银川市金风区长城中路,工程名称安置区21#住宅楼,建筑面积7356.5平米,建筑层数地上11层,地下2层,建筑高度33米。
地下室2层底板高负6米,地基基坑实际开挖7.5米,基坑采用地下连续墙支护体系,建筑使用年限50年.基坑混凝土地下连续墙长度约为46。
05米,宽度为13.7米。
围护结构采用800mm厚地下连续墙。
地下连续墙墙底嵌入岩不少于3000mm或嵌入土层合计不少于6000mm。
二、施工流程1。
导墙施工方法及步骤导墙是保证地下连续墙位置准确和成槽质量的关键,由于墙顶施工机械荷载22较大,因此采用“┓┏”型现浇钢筋混凝土结构导墙,导墙水平尺寸为1。
2m,垂直方向1.5m,厚0.2m,导墙间距840㎜。
导墙开挖采用小型挖掘机开挖,人工修整槽壁,模板采用组合钢模板,混凝土采用商品混凝土,插入式振捣器捣固密实。
导墙拆模后,立即在两片导墙间加10×10㎝方木支撑,水平间距2~2.5m,导墙混凝土养护期间严禁重型机械在附近行走、停置或作业。
导墙顶面应高出地下水位1.5m,以保证槽内泥浆面高出地下水位≥1。
0m;导墙每槽段设溢浆口;导墙地基必须夯实,导墙不得有位移和变形。
导墙主要为挖槽机具导向,储存泥浆和防止槽口坍塌,为施工时水平与垂直测量的基准,并作为钢筋笼安放、混凝土导管安置、挖槽机具标定。
导墙混凝土强度等级强度为C20,钢筋Φ14@200。
基坑支护井点降水施工方案基坑支护和井点降水施工方案是在土木工程中非常重要的一项工作内容。
本文将详细介绍基坑支护和井点降水施工方案的步骤和要点。
一、基坑支护方案基坑支护是为了保证基坑在施工过程中的稳定和安全而进行的一项工程措施。
其主要目标是:防止地面塌陷和地面沉降,保证周围建筑物的安全。
1.基坑现场勘察和分析对基坑的地理环境、周围建筑物情况进行调查和分析,包括地质条件、地下水情况、周围土壤类型等。
根据勘察结果制定基坑支护方案。
2.基坑支护结构设计根据基坑勘察和分析结果,确定基坑支护结构类型和设计参数。
常见的支护结构类型包括横木支护、桩墙支护、悬臂支护等。
3.施工材料和设备准备根据支护结构类型和设计要求,选择合适的支护材料和设备。
例如,横木支护可选用木材或钢管,桩墙支护可选用钢筋混凝土桩等。
4.施工工序和措施根据支护方案,制定详细的施工工序和措施。
一般包括以下几个步骤:基坑开挖、土方支护、土方回填、支护结构施工等。
5.监测和验收对基坑支护施工过程进行监测,并及时记录和分析监测数据。
施工完成后进行验收,确保支护结构符合设计要求。
井点降水是为了控制井点周围地下水位,确保施工过程中的安全而进行的一项工程措施。
其主要目标是:控制井点周围地下水位在可控范围内。
1.井点周围地下水位分析对井点周围地质环境和地下水位情况进行调查和分析,确定井点降水的目标和降水措施。
2.井点降水方案设计根据地下水位情况和施工要求,设计井点降水方案。
包括井点位置和数量、井点封堵材料和设备、排水管道设计等。
3.井点封堵和排水设备准备根据降水方案,准备井点封堵材料和设备,如井木、井罩、管道等。
确保井点封堵材料和设备的质量和数量符合设计要求。
4.井点降水施工过程和措施根据降水方案,制定详细的施工过程和措施。
主要包括井点封堵、井点降水设备安装、井点排水管道连接等工作。
5.井点降水效果监测和验收在井点降水施工过程中,对降水效果进行监测,并及时记录和分析监测数据。
一、工程概况1. 工程名称:XX项目基坑支护与降水工程2. 工程地点:XX市XX区XX路XX号3. 工程性质:住宅及商业综合体4. 工程规模:占地面积约XXX平方米,总建筑面积约XXX平方米5. 工程特点:本工程地处市中心,周边环境复杂,基坑开挖深度较大,地下水位较高,地质条件较差,施工难度较大。
二、编制依据1. 《建筑基坑支护技术规程》(JGJ141-2012)2. 《建筑地基基础设计规范》(GB50007-2011)3. 《建筑与市政降水工程技术规范》(JGJ120-2012)4. 地质勘察报告5. 设计图纸及相关资料三、施工方案1. 基坑支护(1)支护形式:采用钢筋混凝土支护结构,根据地质条件和开挖深度,设置支撑系统和锚杆系统。
(2)支护结构设计:按照规范要求,进行支护结构设计,确保支护结构的安全性和稳定性。
(3)施工顺序:先进行支护结构施工,再进行基坑开挖。
2. 降水工程(1)降水方式:采用井点降水,设置降水井,采用深井泵进行抽水。
(2)降水井布置:根据地质条件和地下水分布,合理布置降水井,确保降水效果。
(3)降水井施工:严格按照规范要求进行降水井施工,确保降水井的施工质量和施工进度。
3. 土方开挖(1)开挖顺序:按照支护结构和降水工程的施工进度,进行土方开挖。
(2)开挖方法:采用机械开挖,遵循“分层、分段、分块”的原则。
(3)开挖安全措施:在开挖过程中,加强安全监控,确保施工人员的安全。
四、施工进度计划1. 施工准备阶段:完成施工图纸会审、施工组织设计编制、施工材料设备采购等。
2. 基坑支护施工阶段:完成支护结构施工、降水井施工等。
3. 土方开挖阶段:完成土方开挖、运输等。
4. 施工验收阶段:完成施工质量验收、安全验收等。
五、质量保证措施1. 严格按照设计图纸和规范要求进行施工。
2. 加强施工过程中的质量控制,确保施工质量。
3. 定期进行质量检查,发现问题及时整改。
4. 完善施工记录,确保施工过程可追溯。
基坑支护与降水施工方案一、工程概况建设单位:丰县凤城街道办事处监理单位:徐州中国矿业大学建筑设计咨询研究院有限公司施工单位:江苏光华建设有限公司设计单位:中国江苏国际经济技术合作集团有限公司我单位承包的丰县凤城老年养护院建设项目多功能厅、3#养护单楼、综合后勤服务中心综合后勤服务中心主体一层,局部二层,框架结构,建筑面积为2963、9平方米,建筑高度为8、7米;多功能厅主体地上一层,结构形式为框架结构,以属单层公共建筑,建筑面积为446平方米,建筑高度6、9米;3#养护单元楼主体地上三层,功能为养护单元楼,共162床位,结构形式为框架,属多层公共建筑。
建筑面积为6036、91平方米,建筑高度12、6米。
抗震设防烈度六度,建筑设计使用年限50年。
该工程位于江苏省丰县沙支河西路与纬十二路交叉口,平整后场地地形相对平坦,基坑开挖与基坑支护穿插施工。
基坑施工拟采用:经核算上部土层坡度已经放缓,上段坡度采用1:1、2放坡,下段坡度采用1:1、2放坡。
结合轻型井点降水与管井降水,同时增加放坡比例并辅以细石砼挂网护坡。
二、轻型井点手面布置、降水周期与施工组织方案3、1 轻型井点手面布置与降水周期3、11基坑呈不规则多边形,放坡后上口总周长约920延长米,东西长约100m,南北约70m轻型井点沿基坑周边封闭式布设20套。
支管长度选用6m,滤水管0、8m 确保滤水管均埋设于⑤层土体中。
3、12待全部轻型井点安装完毕,正常出水10日(根据降水实际情况)后可进行基坑土方开挖施工,考虑到施工面积大,基础较深,50m设一套轻型井点,由于基坑较深较宽,在基础中间加一道轻型井点,并同时在四周每20m设置一口管井以满足基坑降水。
当基坑开挖承台时在承台底插管降水、增设电梯井、集水井等部位轻型井点补充降水。
以满足施工需要。
建议自南向北,东西一并进行。
基坑周围的井点待地下结构墙板施工完成并达到一定养护期后陆续拆除。
基坑降水周期约90天。
土方开挖、基坑支护(降水)安全专项施工方案一、工程概况这次施工的地点位于繁华的市区,地下管线密集,周边建筑物林立。
想到这里,我脑海中浮现出一张张施工图纸,仿佛看到了基坑的轮廓和深度。
这是一项复杂的工程,必须确保万无一失。
二、施工目标1.安全:确保施工过程中人员安全,避免事故发生。
2.质量达标:保证基坑支护和降水工程的质量,满足设计要求。
3.高效:在保证安全、质量的前提下,提高施工效率。
三、土方开挖1.开挖前的准备工作:我仿佛看到了工人们正在进行测量放线,检查施工图纸,了解工程要求。
这一切都是为了确保开挖工作的顺利进行。
2.开挖方法:分层开挖,每层深度不超过1.5米,避免一次性开挖过深,造成土体失稳。
3.边坡支护:想到这里,我脑海中浮现出一张张边坡支护的图片。
采用锚杆支护,保证边坡稳定。
4.排水:开挖过程中,必须做好排水工作,避免积水导致土体失稳。
我仿佛看到了工人们正在安装排水管道,设置集水井。
四、基坑支护1.支撑体系:采用钢管支撑,形成稳定的支撑体系。
2.支撑安装:严格按照施工图纸进行支撑安装,确保支撑的稳定性。
3.监测:安装监测仪器,实时监测基坑周边土体位移和沉降,确保基坑安全。
4.应急预案:考虑到可能出现的突发情况,制定应急预案,确保施工过程中的安全。
五、降水工程1.降水方案:采用井点降水,降低地下水位,保证基坑干燥。
2.降水设备:选用合适的降水设备,提高降水效率。
3.降水监测:安装水位监测仪器,实时掌握地下水位变化。
4.防止渗透:对基坑周边进行防渗处理,避免外部水源进入基坑。
六、施工管理1.施工组织:合理分配施工资源,确保施工进度。
2.安全培训:加强安全培训,提高施工人员的安全意识。
3.质量控制:严格把控施工质量,确保工程达标。
4.环境保护:做好施工过程中的环境保护工作,减少对周边环境的影响。
七、注意事项一:土方开挖时要密切关注土体稳定性,防止坍塌。
解决办法:实行分层开挖,每挖一层就进行一次检查,确保土体稳定。
地下车库深基坑支护与排水施工方案1深基坑支护施工方案本工程是地下车库,深度超过5.0米,根据“深基坑”定义,本工程地下施工属于“深基坑工程”。
为了保证工程顺利施工,我单位拟采用“深基坑土层锚杆支护方案”。
土层锚杆简称土锚杆,它是在地面或深开挖的地下室墙面(挡土墙、桩或地下连续墙),或未开挖的基坑立壁土层钻孔或掏空,达到一定设计深度后,或再扩大孔的端部,形成柱状或其它形状,在孔内放入钢筋、钢管或钢丝束,钢铰线或其它抗拉材料,灌入水泥浆或化学浆液,使之与土层结合成为抗拉(拨)力强的锚杆。
其特点是:能与土体结合在一起承受很大的拉力,以保持结构稳定,可用高强钢材,并可施加预应力,可有效的控制建筑物变形的变形量,施工所需钻孔孔径小,不用大型机械,代替钢横撑作侧壁支护,可节约大量钢材,为地下工程施工提供开阔的工作面,经济效益显著,可节约大量劳力,加快工程进度。
1.1施工准备阶段1.1.1材料准备及要求(1)水泥:采用32.5级普通硅酸盐水泥,水泥进场时对其品种、级别、包装、出厂日期等进行检查,并对其安定性、强度及其它必要的性能指标进行复检,其质量必须符合现行国家标准《普通硅酸盐》GB175的规定,厂家或供应商应提供合格证。
(2)砂:采用中砂,粒径不大于2.5mm,含泥量不大于5%,并有检验报告。
(3)钢筋(锚杆):采用直径为22mm的Ⅱ级钢筋,使用前应复检其各项性能,检查有无油污、锈蚀等情况,并由厂家或供应商提供合格证。
(4) 锚头:应符合有关要求,且锚固力不应低于50KN 。
(5) 水:应采用自来水。
.1.1.2机具准备(1)采用回转式钻孔机;(2) 活塞型压浆泵、350型搅拌机、磅秤;(3) 夹具、油压千斤顶(YC -60)、百分表等;(4)手推车、机动小翻斗车装卸砂浆或运土。
1.1.3作业条件和人员的准备(1) 施工前根据地质勘察报告,摸清工程区域地质水文情况,同时查明锚杆设计位置的地下障碍物情况,以及钻孔、排水对邻近建(构)筑物的影响。
一、工程概况及施工特点 (1)二、施工准备 (1)三、施工部署及施工顺序 (2)四、施工工艺和方法 (2)(一)、施工测量 (2)(二) ..................................................................... 、降水施工4(三)...................................................................... 、土方开挖8(四) ..................................................................... 、基坑支护9五、应急措施 (19)六、文明施工 (19)七、进度计划 (20)一、工程概况及施工特点1.1建设项目概况汇普金融大厦位于无锡市南长区通扬南路与动力路交叉口,周围有无锡第一人民医院、中国银行、康豪苑酒店、华泰酒家五星店、无锡花园实验小学等,地理位置优越。
甲方为无锡华宸置业发展有限公司、由无锡市建筑设计研究院有限责任公司进行图纸设计,本工程基坑支护及井点降水布置由业主委托江苏岩土工程技术有限公司,由江苏柯融建设发展有限公司施工。
拟建工程详细情况见表1:1.2建筑设计概况汇普金融大厦工程由通扬南路交叉口地上21层(地下2层),总建筑面积为29411.3 平方米,地上建筑面积22510.4平方米,地下建筑面积6900.9平方米。
1.3场地特点1、本工程基坑呈近似长方形,东侧距居民楼4~6m北侧距居民楼10m西侧与无锡第一人民医院北路毗邻,南侧距围墙12m2、按照施工工期要求,结合我公司的自身情况,拟在现场布置1台塔吊进行垂直运输。
二、施工准备1、学习和审查施工图纸,核对平面尺寸和标高,掌握各项技术要求,了解工程的规模、特点和质量要求,熟悉地质资料及周围环境,进行图纸会审,确定施工方案,并向施工人员进行技术交底。
2、 场地平整,清除障碍物,做好排水设施,对周围建筑物、地下管线等加强监测和采 取保护措施。
3、 设置测量控制点,在施工区域内设置测量控制网,包括控制基线、轴线和水准基点, 并米取可靠的保护措施。
4、 修筑临时设施和道路,准备机具设备、物资和人员。
三、 施工部署及施工顺序根据设计图纸及《地质勘探报告》,本工程的地下室开挖至地下水位以下时,容易产生 基土涌水、冒砂、隆起等现象,故需井点降水。
除井点降水措施外,地面设排水明沟,基坑四周设明沟和集水井排水,用抽水泵抽水 外排,基坑内设盲沟排水,车库利用基础梁沟槽及时排除雨水及地面流水。
盲沟截面尺寸为 200X 300,内填道渣。
排水流向基坑内集水井,用潜水泵定时抽水。
四、 施工工艺和方法 (一) 、施工测量根据测量顺序,首先请建设单位、设计单位或其它有关单位,提供城市坐标控制点及 标高基准点,以此为依据,根据自己的施工要求新设控制点和就此为依据进行轴线定位投放 及标咼控制。
根据施工要求,用控制轴线形成方格网控制,标高水准测量,采用“往返水准”测量 法进行测量。
1.1测量器具的选择及要求(10) 、喷漆 2 罐 (11)、记录本1 本(1)、经纬仪1(2)、2m 钢塔尺 2(3)、自动安平水平仪1(4) 、100mm 50m 5m 钢卷尺(5) 、对讲机(6)、红铅笔 30台 精度2 〃把台 精度 1Km+0.03mm各备3把两对 500M 范围支套个(9)、接收靶(有机玻璃)块 300X 300X 5MM(12)、上述仪器均需经专业计量单位检定合格且在有效期间方可使用。
(13)、使用过程中,加强对仪器的常用指标检查,一但偏差超过允许范围,及时送检校正保证精度。
1.2建立施工控制网在建筑施工中有大量的测量工作,施工测量应紧密施工,起到指导施工的作用。
1、平面控制为了施工方便,精度可以保证,自检方便,本工程建立施工方格控制网。
并在整个施工过程考虑,从打桩、挖土、浇筑基础垫层和建筑物施工过程中的定位轴线均能应用所建立的施工控制网。
随着施工的进行,将控制网延伸到施工影响区之外。
建立局部直角坐标系统:根据设计点位的坐标轴的方向应严格平行于建筑物的主轴线或街道的中心线。
施工过程中根据房屋平面控制网。
施工控制点为红三角标志。
施工方格控制网点的精测和检核测量。
初定:即把施工方格网点的设计坐标放到地面上,可利用打入的5X 5X 30CM的小木桩做埋设标志用。
在初定时必须出前后方向桩,离桩约2-3M,根据埋设点和方向桩定出与方向线大致垂直的左右两个,后拉线定出施工方格网点,用水准仪校正顶面标高。
标桩顶顶部现浇混凝土,并在顶面放置200*200MM钢板,在钢板上用电钻打眼3(MM)。
精测:用经纬仪180°时的改进方法进行检查之差应在w±10; 90°时的改进方法其结果之差应在w±6''。
2、高程控制水准测量必须正确而周密地组织和合理地布置高程控制水准点,使立面布置,管道敷设和建筑物施工顺序进行。
本工程水准点设置在工地的南北两端,绝对标高为 4.850m。
另外建筑物外部水准点标高系统与城市水准点的标高系统必须统一,因为要由城市向建筑工地敷设许多管道和电缆等。
1.3建筑物主要轴线的定位1定位桩按照建筑施工控制网,实地定出控制轴线,再按设计的桩位图中所示尺寸逐一加以定出桩位,定出的桩位之间尺寸必须再进行一次校核,以防定错。
定位偏差不得超过1/2D (D为圆桩直径或方桩直径的边长)。
2、基坑与基础的测定(1)用投影法将建筑物的对应控制点,投影建筑的的轮廓线。
用仪器设置方向线,此方向线的交叉点及为建筑物的角点,然后按设计图纸用钢尺定出其开挖基线的边界线。
(2)主轴线法,按建筑方格网来确定一条主轴线,然后根据主轴线逐一定出建筑物的轮廓线。
本工程根据现场的情况将控制点引测在砼路面上及周围的建筑物上。
2.1保证测量精度的主要措施(1)、经纬仪工作状态应满足竖盘竖直,水平度盘水平,望远镜上下转动,视准轴形成一面必须是一个竖直平面。
(2)水准仪工作状态应满足水准管轴平行于视准轴。
(3)控制轴线前,后视点计算时,注意数值与角度的取值,计算步骤均仔细,测角采用二测回,测角误差控制在+10〃内,测距采用测距仪往返测,取平均值。
(4)操作各种仪器时,均需按步进行,不可操之过急,发生差错,应及时纠正。
(5)使用钢卷尺操作前进行钢尺鉴定误差,消除定线误差,钢尺倾斜误差,挂力不均匀误差,钢尺对准误差,读数误差等。
2.2工程测量复核方案测量复核过程中,应经常检查仪器的常用指标,一旦偏差超过允许范围,应及时校正,保证测量精度。
测量工作及复测工作均由专业测量人员负责,做到设专人操作、专用仪器、专人保管。
轴线平面控制复测:地下室结构轴线控制测量采用极坐标法和直角坐标测量法来复核轴线。
直角坐标控制点投测完毕之后,互相之间应进行校核,同时应根据检验结果的偏差,及时调正、平差。
(二)、降水施工1、井点降水施工本工程井点降水布置根据无锡市建筑设计研究院有限公司设计《井点降水》施工。
工程地质:拟建场地为空地,整个场地地形较平坦。
地面标高在 3.89m-4.35m之间,地貌单元为长江三角洲冲积平原。
地层、地形地貌:据钻探揭露,在本次勘察深度范围内除表层填土外主要是第四系全新统和晚更新统长江冲积和沉积的土层,按工程特性、土层结构、分布特点及成因时代等,可将场地内土层划分为15个地层单元,各土层自上而下分述入下;①杂填土:杂色,结构松散,含砖块等建筑垃圾,土质不均匀。
拟建场地均有分布, 工程性能差;②粉质粘土:灰黄色,硬塑状态,摇震反应无,夹铁锰结核,有光泽。
中等压缩性,工程性能较好,可作为一般建筑物天然地基浅基础的持力层;③粉质粘土夹粉土:灰黄色,可塑,摇震反应无,稍有光泽,夹有粉土薄层。
中等压缩性,工程性能差;④粉土:灰色,中密,湿,含云母和石英碎片。
中等压缩性,工程性能中等;⑤粉土夹粉质粘土:灰黄色-灰色,中密状态,饱和,主要矿物成分为石英、长石和少量云母片。
工程性能中等,厚度较大,可作为短桩的桩端持力层;⑥淤泥质粉质粘土:灰色,流塑,摇震反应无,稍有光泽,局部夹粉质薄层,中等压缩性,工程性能差;⑦粉质粘土:灰黄色,可塑-硬塑状态,夹铁锰结核,有光泽。
中等压缩性,工程性能较好。
⑧粉砂:灰色、密实,饱和,主要矿物成分为石英、长石和少量云母片。
场地属于长江三角洲冲积平原,交通方便。
本工程场地室外地面整平标高约为黄海高程3.85m,建议抗浮水位取室外整平地面标高下0.5m;地下水类型:本场地地下水和土对混凝土结构微腐蚀性,对钢筋混凝土结构中钢筋微腐蚀性;填土中,其主要补给源为大气降水,以蒸发方式排泄,水量较少,水位受季节性影响变化较大;无锡地区多年平均降水量约为1290.5mm雨季多集中在5~9月,雨季地下水位相对较高,排泄形式以蒸发为主。
井点类型的判定(1)、自然地面上部是透水层,无隔水地板,井点类型为无压非完整井。
(2)、涌水量计算公式的确定:井点类型为无压非完整井采用《建筑基坑支护技术规程》附录F02、07。
(3)、井点降水深度的确定:从土0.00计算,基础承台设计底标高黄海高程3.85m计算,承台开挖深度0.4m,集水坑、后浇带等局部埋深降水根据施工需要进行处理。
±0.00高于自然地面0.5m,地下水埋深常年水位在自然地面 2.5m以下。
工程施工时地下水为常年水位向旺季水位发展。
工程基坑开挖深度是:± 0.00黄海高程4.850m;基础工程施工过程中,由于场地存在丰富的地下水,基坑开挖时需要降水措施。
经场地踏勘根据建筑物的平面定位,建筑物基坑周边有足够的场地。
从土0.00计算,(a)基础承台设计深度以5.4m计算;(b)建筑物室内土0.00至自然地面高差0.5m;(c)地下水位常年水位在自然地面2.5m以下。
工程施工时地下水为常年水位,地下水位取自然地面2.5m;(d)实际基础承台开挖深度H仁0.4m(e)基坑基底干燥厚度h1=0.5m (见施工规范)。
井点降水计算(根据地质勘探报告及设计施工图计算)本工程土0.000相当于黄海高程4.85米,承台底标高约为0.4米,故应进行降水。
基坑分割中部临时疏干井点2套,合计12套。
局部电梯井、集水坑根据施工需要确定降水设备,根据实际施工需要确定。
井点系统的布置根据井点降水计算结果,实际基坑降水深度16m基础承台开挖深度13.7m,降水深度满足施工要求。
(1)井点设备进入施工场地前须认真检查井点设备,保证电机和集水箱的完好,主管和支管是否有损坏或滤管部分的滤纱完好。
如有损坏即时更换,检查主管和支管是否淤塞,如有即时疏通整理后使用。
(2)安装顺序:从自然地面平整场地定位放线后,布置井点降水,按布置图施工,土方挖至5.2m后,开始降水。
