宿舍楼（六层）砖混房屋结构设计计算书一、设计基本资料设计条件1、本设计为城市某大学学生宿舍楼，位于大学校园内或大学城，具体地点自定。
当地气象资料、工程地质勘察资料自行确定，抗震设防烈度哈市为7度，其他地区自行查询。
2、面积指标：建筑面积4000-6000平方米左右。
3、层数：七层(含七层)以下。
5、结构类型：自定。
6、房间组成及要求学生宿舍、微机室、阅览室、传达值班室、男女厕所、开水房、盥洗室等，每6人住一个宿舍。
以上任务书中未尽说明可自己根据设计规范确定。
1.2 设计内容及深度要求设计内容1.2.2建筑部分（1）底层平面图 1:100（2）标准层平面图 1:100（3）立面图：主要立面及侧立面 1:100（4）剖面图1个 1:100（需剖到楼梯）（5）单元标准层平面图 1:50（布置家具设备等）（6）屋顶平面布置图 1：100（7）墙身大样详图1：10-1：20（8）楼梯建筑施工图1：50-1：100（9）圈梁、构造柱、门窗表及大样1.2.3结构部分（1）结构方案与结构布置（2）梁、柱、楼板（屋面板）、阳台、雨篷的结构计算、配筋设计（3）墙体承载力计算（4）楼梯结构计算及配筋（5）基础设计1.2.4毕业设计提交成果（1）提交建筑、结构或设备计算设计说明书1份。
严格按照东北农业大学本科学生毕业设计基本规范编制，详细资料请上东北农业大学教务处网页查询。
注：建筑说明书包括技术经济指标计算。
（2）提交建筑、结构或设备施工图。
1.2.5深度要求本毕业设计按施工图设计深度要求进行，全部用AUTOCAD软件计算机制图，另外要求有1张手工绘制的施工图纸，图纸选用2#图纸。
1.3设计方法与步骤1、分析研究设计任务书，明确目的、要求及条件。
2、广泛查阅相关设计资料，参观已建成的中小学建筑，扩大眼界，广开思路。
3、在学习参观的基础上，根据教学楼各房间的功能要求及各房间的相互关系进行平面组合设计（比例1:100或1:200）4、在进行平面组合时，要多思考，多动手（即多画），多修改。
丽水广播电视大学土木工程毕业设计（论文）丽水中学宿舍楼设计学院（系）：专业班级：学生姓名：指导教师：摘要该工程为框架结构，主体为六层，该地区抗震设防烈度为65kN/m，基本雪压0.3 kN/m2。
楼﹑屋盖均采用现浇钢筋混凝土结构。
本设计贯彻“实用、安全、经济、美观”的设计原则。
按照建筑设计规范，认真考虑影响设计的各项因素。
根据结构与建筑的总体与细部的关系。
本设计主要进行了结构方案中横向框架第8轴抗震设计。
在确定框架布局之后，先进行了层间荷载代表值的计算，接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。
接着计算竖向荷载（恒载及活荷载）作用下的结构内力。
是找出最不利的一组或几组内力组合。
选取最安全的结果计算配筋并绘图。
此外还进行了结构方案中的室内楼梯的设计。
完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。
对楼板进行了配筋计算，本设计采用桩基础，对基础承台进行了受力和配筋计算。
手工计算完毕后，用结构分析软件PKPM进行了整体框架计算。
设计成果包括计算书和施工图纸两部分.关键词：框架结构抗震设计荷载计算内力计算计算配筋AbstractThe project for the frame structure, main body of six layers the region seismic fortification intensity is 6 degrees, the second group, site category III class site. Dominant wind direction for the southwest the basic wind pressure of 0.45 KN/m, basic snow pressure of 0.3 KN/m2. Floor, roof adopts the cast-in-place reinforced concrete structure.The design and implement "practical, safe, economic, beautiful" design principle. According to the architectural design specification, carefully consider the various factors that affect the design. According to the relationship of structure and building overall with details.This design mainly has carried on the structure scheme of transverse frame shaft 8 seismic in design. In determining the frame layout, has carried on the first floor between load on behalf of value calculation, and then use vertex displacement method from the earthquake cycle, and then press the bottom shear method under horizontal seismic load size, and then calculate the structural internal force under the horizontal load (bending moment, shear force and axial force). Then calculate vertical load (dead load and live load) under the action of internal force of structure. Is to find out the most unfavorable one or several groups of internal force combination. Choose the safest results reinforcement and drawing. In addition, the structure of indoor stair designs. Completed the flat pallet bench board, platform beam component such as the internal force and reinforcement calculation and construction drawings. On the floor reinforcement calculation, this design USES the pile foundation, foundation pile caps for the force and reinforcement calculation.After the manual calculation, using the structure analysis software PKPM calculation has carried on the overall framework.Design results including the calculation and construction drawingsKeywords: frame structure seismic design load calculation of internal force calculation of reinforcement calculation目录摘要 (1)1 设计资料 (1)1.1 工程概况 (1)1.2 建筑设计说明书 (2)1.2.1 设计依据 (2)1.2.2 方案说明 (2)1.2.3 等级说明 (3)1.2.4 建筑设计说明及构造做法 (3)1.3 结构说明书 (6)1.3.1 设计楼面活荷载 (6)1.3.2 楼板 (6)1.3.3 梁、柱 (6)1.3.4 墙体 (6)1.3.5 构造柱 (7)1.3.6 其他 (7)2 结构的选型和布置 (7)2.1 结构选型 (7)2.2 结构布置 (7)2.3 初估梁柱截面尺寸 (8)2.3.1 按大跨度进行计算 (8)2.3.2 柱的截面尺寸 (9)3 框架计算简图及梁柱线刚度 (10)3.1 确定框架计算简图 (10)3.2 框架梁柱的线刚度计算 (10)4 荷载计算 (12)4.1 恒载标准值的计算 (12)4.1.1 屋面 (12)4.1.2 各层楼面 (12)4.1.3 梁自重 (13)4.1.4 柱自重 (13)4.1.5 外纵墙自重 (14)4.1.6 内纵墙自重 (14)4.1.7 内隔墙自重 (15)4.1.8 女儿墙自重 (15)4.1.9 山墙自重 (15)4.2 活荷载标准值计算 (16)4.2.1 屋面和楼面荷载标准值 (16)4.2.2 雪荷载 (16)4.3 竖向荷载下框架受荷总图 (16)4.3.1 在A-B 及C-D轴内 (16)4.3.2 在A-B 轴间框架梁 (16)4.3.3 在B- C轴间框架梁 (18)4.3.4 C-D轴间框架梁同A-B 轴间框架梁 (18)4.3.5 A轴柱纵向集中荷载的计算 (18)4.3.6 B轴柱纵向集中荷载的计算 (19)4.4 风荷载计算 (20)4.5 水平地震作用 (21)4.5.1 重力荷载代表值的计算 (22)4.5.1.1 屋面处重力荷载代表值标准值计算 (22)4.5.1.2其余各层楼面处重力荷载标准值计算 (22)4.5.1.3 底层楼面处重力荷载标准值计算 (23)4.5.1.4 屋面雪荷载标准值计算 (23)4.5.1.5 楼面活荷载标准值计算 (23)4.5.1.6 总重力荷载代表值的计算 (23)4.5.2 框架柱抗侧移刚度和结构基本自震周期计算 (24)5 内力计算 (27)5.1 恒载作用下框架的内力 (27)5.1.1 恒载作用下框架的弯矩计算 (27)5.1.2 恒载作用下框架的梁端剪力和轴力计算 (31)5.2 活载作用下框架的内力 (33)5.3 水平地震作用下框架内力计算 (40)6 内力组合 (44)6.1 梁端截面组合的剪力设计值调整 (47)6.2 框架结构柱的内力组合 (48)7 构件配筋计算 (57)7.1 框架梁截面设计 (57)7.2 框架柱截面设计 (60)7.2.1 柱端弯矩设计值调整 (60)7.2.2 柱端剪力设计值调整 (60)7.2.3 柱配筋计算 (61)7.3 板的截面设计 (65)7.4 楼梯设计 (67)7.4.1 楼梯设计资料 (67)7.5 基础配筋计算 (72)7.5.1 设计资料 (72)7.5.2 确定桩的规格数量及初定承台的尺寸 (73)7.5.3 边柱承台的设计 (74)结论 (78)参考文献 (80)致谢 (81)1 设计资料1.1 工程概况（1） 建设地点：某市市郊（2） 工程名称：某学校学生宿舍楼（3） 2，楼板及屋盖均采用现浇钢筋混凝土结构，楼板厚度取120mm ，填充墙采用加气混凝土砌块。
![[学士]某六层框架宿舍楼结构设计计算书_secret](https://img.taocdn.com/s1/m/345024d484254b35eefd3466.png)

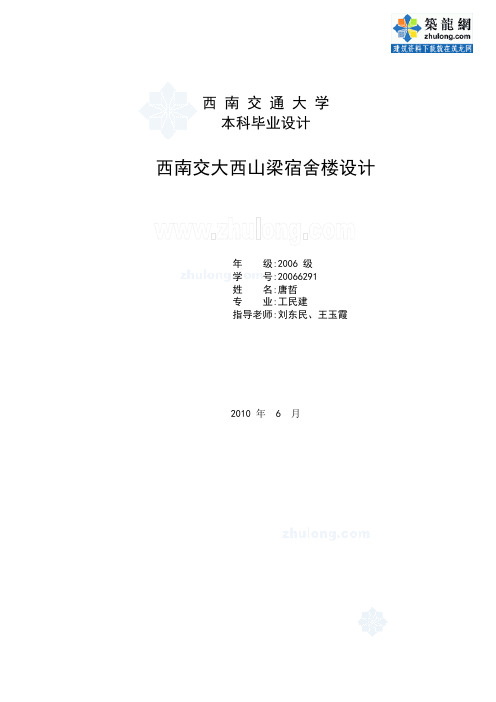

西南交通大学本科毕业设计西南交大西山梁宿舍楼设计年级:2006 级学号:**********:**专业:工民建指导老师:刘东民、王玉霞2010 年 6 月院系土木工程系专业工民建年级 2006级姓名唐哲题目西南交大西山梁宿舍楼设计指导教师：评语指导教师 (签章)评阅人评语评阅人 (签章) 成绩答辩委员会主任 (签章)年月日毕业设计（论文）任务书班级建筑工程学生姓名唐哲学号 20066291 发题日期：2010年 3月 1 日完成日期：6 月 18日题目西南交通大学峨眉校区西山梁宿舍楼设计一、本论文的目的、意义：培养学生综合运用所学的知识分析和解决本专业实际工程问题的能力，使学生受到一次工程设计的基本训练，巩固和提高理论知识和专业技能。
二、学生应完成的任务：一）建筑设计：1、方案选择。
2、建筑施工图（1）建筑设计总说明、材料做法表、门窗表。
（2）首层平面图；（3）标准层平面图。
（4）屋顶平面图。
（5）主次立面图；（6）剖面图（7）详图；（8）楼梯间大样图；3、建筑设计说明书：对建筑方案设计与选定给出明确的说明。
4、成果要求（1）总工作量不少于7张2号图纸。
（2）设计说明书：6～10页二）结构设计：1、根据采用的建筑方案确定相应的结构方案；2、结构计算内容：（1）荷载计算；（2）楼盖选择；（3）框架刚度计算；（4）地震作用计算与位移验算；（5）地震作用下框架内力计算；（7）框架内力组合；（8）框架梁与柱配筋计算；（9）基础设计。
3、结构施工图：（1）结构设计总说明；（2）标准层结构平面图；（3）顶层结构平面图；（4）框架梁配筋图；（5）框架柱配筋图；（6）基础底板结构平面图；（7）基础梁结构平面图。
4、成果要求：（1）计算书。
1）结构部分计算数控制在40～110页。
2）计算书应有基本的计算过程，计算所采用的计算方法、公式等应标注所引用的参考文献编号。
3）计算图、表应详细、整洁、表达明了，图表进行编号。
某六层框架结构学生宿舍楼设计毕业论文目录第一章绪论 (3)第二章建筑设计说明 (6)第三章结构设计计算 (7)第一节梁、柱截面及柱高的确定 (7)第二节重力荷载计算 (9)一、屋面荷载（不上人） (9)二、楼面荷载 (10)三、卫生间荷载 (10)四、墙体重力荷载 (11)五、梁柱重力荷载 (11)六、女儿墙重力荷载 (11)七、门重力荷载 (12)八、窗重力荷载 (12)九、墙体自重 (12)第四章水平地震力作用下框架结构的力和侧移计算 (18)第一节框架侧移刚度的计算 (18)一、梁的线刚度 (18)二、柱的线刚度 (18)三、柱的侧移刚度 (18)第二节框架自振周期的计算 (19)第三节各质点水平地震作用计算及弹性位移验算 (19)第三节水平地震作用下框架力的计算 (20)第五章竖向荷载作用下的力计算 (25)第一节横向框架计算单元的确定 (25)第二节竖向荷载计算 (25)一、恒载计算 (25)二、活载计算 (27)三、力计算。
(28)第六章横向框架力组合 (33)第七章截面计算 (42)第一节框架梁设计 (42)第二节框架柱设计 (45)一、剪跨比和轴压比验算 (45)二、A柱正截面承载力计算。
(46)三、B柱正截面承载力计算 (48)第三节框架梁柱节点核芯区截面抗震验算 (51)第四节罕遇地震作用下弹塑性变形验算 (53)一、罕遇地震作用下的楼层剪力 (53)二、楼层受剪承载力计算 (53)第五节基础设计 (56)一、已知条件 (56)二、尺寸的确定 (56)三、桩身配筋 (57)四、桩基承载力 (58)五、桩身承载力 (60)第六节板的计算 (61)一、AB跨间板的计算 (61)二、屋面板的计算 (61)三、楼面板的计算 (63)结论 (64)致谢 (66)参考文献 (68)附录：外文文献翻译 (69)第一章绪论现今社会高层建筑得到广泛的应用。
建造高层建筑可以获得更多的建筑面积，这样可以部分解决城市用地紧和地价高涨的问题；建造高层建筑能够提供更多的休闲地面，将这些休闲地面用作绿化和休息场地，有利于美化环境，并带来更充足的日照、采光和通风效果；从城市建设和管理的角度来看，建筑物向高空延伸，可以缩小城市的平面规模等等这些高层建筑的优点使其应用广泛。
六层宿舍楼毕业设计篇一：六层学生宿舍楼设计昆明理工大学毕业设计说明书毕业设计题目昆明理工大学怡园宿舍楼学院专业班级建筑工程学院 12级学生姓名性别男指导教师职称XX年 9月 6 日摘要本工程为昆明理工大学学生公寓楼, 位于昆明理工大学（呈贡校区）怡园。
该公寓楼楼主体结构采用钢筋混凝土现浇框架结构，柱网尺寸为6.6m×3.9m ，总长度为55.1m，总宽度为16.1m, 总高度为20.07m，占地面积为887.11平方米左右，总建筑面积为5323平方米，共六层，各层层高均为3.3米。
建筑立面规整，采用白色瓷砖装饰外墙，女儿墙实心砖砌筑，除正门为玻璃门外，其余均采用实木门，窗为塑钢窗。
本设计主要包括建筑设计和结构设计两部分。
建筑设计，包括平面定位图设计、平面设计、立面设计、剖面设计。
结构设计，框架结构设计主要包括：结构选型，梁、柱、墙等构件尺寸的确定，重力荷载计算、横向水平作用下框架结构的内力和侧移计算、纵向地震作用计算、水平地震作用下横向框架内力分析、竖向荷载作用下横向框架的内力分析、内力组合、截面设计、基础设计。
其中,基础设计又包括基础选型、基础平面布置、地基计算等。
在设计中,认真贯彻了“适用、安全、经济、美观”的设计原则，进一步掌握了建筑与结构设计全过程、基本方法和步骤。
关键词：框架结构; 结构计算; 钢筋混凝土；内力分析AbstractThe construction of a building where the students , which is located in the newdevelopment district called Kunming city.The main body structure of the teaching building is reinforced concrete portal frame structure, the column net size is 6.6m×3.9m,and its total length is 55.1m,total width is 16.1m,total height is 20.7m,the covering area is about 887.11square meters and the construction area is about 5323 square meters. There are five floors and the floor height is 3.3m.. the design in formal . Using white ceramic bricks to decorate the outside wall, using solid bricks to buildthe daughter wall. Choosing glass door as the front door and the others choosing solid wood doors.The windows use plastic-- steel windows.This design mainly includes the architectural design and structural design. The architectural design includes the plane fixed position drawing design,the plane drawing design and sign to face the design, section design. The structure design, the mission of the frame structural design mainly have: the type selection ,the size of beams、pillars、walls etc., the gravity load calculation, the calculation of internal force and lateral moving in the function of the horizontal force, lengthways earthquake function calculation, the internal force analysis of the crosswise frame in the function of the horizontal earthquakes, the internal force analysis of the crosswise frame in the function of the vertical load and also includes the dint combine、section design、foundation design. Foundation design also concludes footing layout selection, footing plane disposition, and foundation calculation.Had seriously carried out the code of design :“fitting、safety、economical、beautiful outlook”and the basic measure and procedure in the whole design of architecture and structure.Key words: Frame structure; structural calculation; reinforced concrete; Internal force analyzing目录第一章前言 ................................................ .......... - 1 -第二章.建筑设计论述 ................................................ .. - 1 -2.1设计依据 ................................................ .......... - 1 -2.2设计内容 ................................................ .......... - 1 -第三章.结构设计论述 ................................................ .. - 2 -3.1气象条件 ................................................ .......... - 2 -3.2工程地质条件 ................................................ ...... - 3 -3.3材料情况 ................................................ .......... - 3 -第四章.结构计算 ................................................ ...... - 4 -4.1结构平面简图 ................................................ ...... - 4 -4.2材料情况 ................................................ .......... - 5 -4.3截面尺寸选取 ................................................ ...... - 5 -4.4荷载汇集 ................................................ .......... - 6 -4.5各层重力荷载代表值计算 ............................................ - 8 - 第五章.水平地震作用下的框架内力分析 ................................. - 10 -5．1梁线刚度 ................................................ ........ - 10 -5.2柱的线刚度 ................................................ ....... - 11 -5.3自振周期计算 ................................................ ..... - 12 -5.4水平地震作用下的层间位移和顶点位移计算 ........................... - 14 -5.4.1剪力图 ................................................ ......... - 15 -5.5 水平地震作用下框架柱剪力和柱端弯矩 .............................. - 15 -5.6水平地震作用下梁端弯矩按下式计算 ................................. - 17 -5.7水平地震作用下的梁端剪力和柱轴力标准值 ........................... - 18 -5.8水平地震作用下的框架内力图 ....................................... - 19 - 第六章.水平风载作用下的框架内力分析 ................................. - 19 -6．1水平风载作用下的层间剪力图 ...................................... - 20 -6.2 水平风载作用下框架柱剪力和柱弯矩 ............................... - 21 -6．3水平风载作用下梁端弯矩按下式计算 ................................ - 22 -6．4水平风载作用下的梁端剪力和柱轴力标准值 .......................... - 23 -6.5水平风载作用下的弯矩、剪力、轴力图 ............................... - 24 -第七章.框架在竖向荷载作用下的内力分析 ............................... - 24 -7．1框架计算简图 .................................................... - 24 -7．2竖向荷载计算 ................................................ .... - 25 -7.2.1恒载 ................................................ ........... - 25 -7.2.2活荷载 ................................................ ......... - 27 -7．3梁固端弯矩 ................................................ ...... - 27 -7.4弯矩分配与传递 ................................................ ... - 28 -7.4.1转动刚度S及相对转动刚度S?计算 ................................ - 28 -7.4.2分配系数计算 ................................................ ... - 28 -7.5 恒载及活载作用下的弯矩分配 ...................................... - 30 -7.6 活载及活载作用下的弯矩分配 ...................................... - 31 -篇二：土木工程毕业设计土木工程毕业设计6层宿舍楼计算书丽水广播电视大学土木工程毕业设计（论文）丽水中学宿舍楼设计学院（系）：专业班级：学生姓名：指导教师：摘要该工程为框架结构，主体为六层，该地区抗震设防烈度为6度，第二分组，场地类别为III类场地。
（完整版）6层钢筋混凝⼟框架结构计算书（毕业设计）⽬录1绪论 (1)1.1⼯程背景 (1)1.1.1设计资料 (1)1.1.2材料 (1)1.2 ⼯程特点 (1)1.3 本章⼩结 (2)2结构设计 (3)2.1框架结构设计计算 (3)2.1.1⼯程概况 (3)2.1.2 设计资料 (3)2.1.3 梁柱截⾯、梁跨度及柱⾼度的确定 (4)2.1.4 荷载计算 (5)2.1.5 ⽔平地震作⽤下框架的侧向位移验算 (11)2.1.6 ⽔平地震作⽤下横向框架的内⼒分析 (15)2.1.7 竖向荷载作⽤下横向框架的内⼒分析 (16)3.1.8 内⼒组合 (22)2.1.9 截⾯设计 (30)2.2板的计算 (50)2.2.3 屋⾯板 (53)2.3 楼梯设计 (57)2.3.1 计算简图及截⾯尺⼨ (57)2.3.2 设计资料 (57)2.3.3 梯段板设计 (58)2.3.4 平台板计算 (59)2.3.5 平台梁计算 (59)结论 (62)致谢 (63)参考⽂献 (64)1 绪论1.1⼯程背景本项⽬为6层钢筋混凝⼟框架结构，占地⾯积约为960.96㎡，总建筑⾯积约为5765.76㎡；层⾼3.6m,平⾯尺⼨为18.3m×52.0m。
采⽤桩基础，室内地坪为±0.000m，室外内⾼差0.6m。
框架梁、柱、楼⾯、屋⾯板板均为现浇。
(1)⽓象资料夏季最⾼⽓温40℃，冬季室外⽓温最低-20℃。
冻⼟深度25cm，基本风荷载W。
=0.35kN/㎡；基本雪荷载为0.2 kN/㎡。
年降⽔量500mm。
(2)地质条件建筑场地地形平坦，粘性⼟层，不考虑地下⽔。
(3)地震设防烈度⼋度1.1.2材料柱采⽤C30，纵筋采⽤HRB335，箍筋采⽤HPB235，梁采⽤C30，纵筋采⽤HRB335，箍筋采⽤HPB235。
基础采⽤C30，纵筋采⽤HRB400，箍筋采⽤HPB235。
1.2 ⼯程特点本⼯程为六层，主体⾼度为21.6⽶。
本计算书包含了所有的建筑设计及结构设计，从设计图到计算书，完整可靠，计算书纯手工输入，是本人在2012毕业时编制，给学弟学妹们做一个参考，建筑设计图和结构设计图在本计算书的最末尾，采用CAD专用截图软件，高清，下载后可放大打印！希望能给各位一点小小的帮助~~~毕业设计（论文）题目：九江市修水县住宅楼设计系别材料（建筑）工程系专业名称土木工程班级学号**********学生姓名*********指导教师 *********二O二一年五月学士学位论文原创性声明本人声明，所呈交的论文是本人在导师的指导下独立完成的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含法律意义上已属于他人的任何形式的研究成果,也不包含本人已用于其他学位申请的论文或成果。
对本文的研究作出重要贡献的个人和集体，均已在文中以明确方式表明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：九江市修水县住宅楼摘要：此为九江修水拟建的一个住宅楼工程，按功能将建筑分为六层，建筑面积一共为3021.78平方米，楼房标高为18米。
本工程结构设计采用多层钢筋混凝土框架结构，基本步骤为：结构计算简图的确定；荷载计算；内力分析；内力组合；梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等。
其中，内力计算考虑以下四种荷载作用，即恒荷载、活荷载、风荷载以及地震作用；柱、板的设计采用弹性理论；梁的设计采用塑性理论；楼梯选用梁式楼梯；基础选用柱下独立基础。
在进行截面抗震设计时，遵循了强剪弱弯，强柱弱梁，强节点弱构件的设计原则，且满足构造要求。
本设计从建筑到结构是一个较为完整的设计过程，通过毕业设计复习和巩固了以前所学知识，把主要课程联系成一个完整的体系，并运用于设计中；本次毕业设计培养了我进行独立设计的基本能力，为毕业后的工作打下了坚实的基础。
关键词:框架结构；混凝土；建筑设计；结构设计；配筋Xiu Shui Residential buildingAbstract:This engineering for jiujiang xiushui residential building,according to the functions of the building is divided into six, A total construction area of 3021.78 square meters, 18.000 meters for the building elevation.The design of engineering structures using multi-storey reinforced concrete frame structure, the basic steps: the determination of the structure of the calculation diagram; load calculation; internal force analysis; combination of internal forces; beams, reinforced concrete column cross section, board design, the design of the staircases, basic design and structural mapping, such as construction. Among them, the internal force calculation to consider the following four types of loads, namely, Constant load, live load, wind load and seismic action; column, the design uses a flexible plate theory; beam design uses plastic theory; staircase staircase selection plate; the basis of selection of cross section foundation. Seismic design in cross section, following a strong bent weak shear, the weak beam strong column, strong node of the design principles of weak components and structures to meet the requirements.From construction to the design of the structure is a more complete design process, through design review and consolidation of graduates of the previous knowledge, to link the main course into a complete system and application design; The Graduation Project has trained me independent design of the basic ability to work after graduating from a solid foundation.Keywords:frame structure; concrete; architectural design; structure design; reinforcementSignature of Supervisor:毕业设计（论文）任务书I、毕业设计(论文)题目：九江市修水县住宅楼设计I I、毕业设计(论文)使用的原始资料(数据)及设计技术要求：1、建筑要求：总面积3000m2左右，主体建筑6层，层高3.0米。

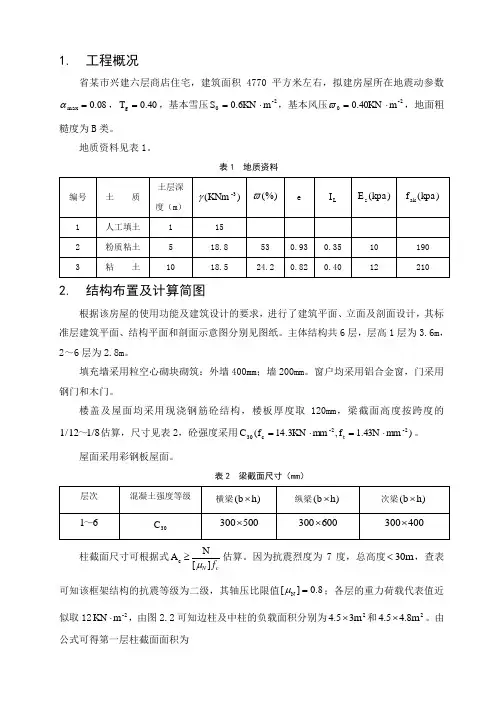

1. 工程概况省某市兴建六层商店住宅，建筑面积4770平方米左右，拟建房屋所在地震动参数08.0max =α，40.0T g =，基本雪压-20m 6KN .0S ⋅=，基本风压-20m 40KN .0⋅=ϖ，地面粗糙度为B 类。
地质资料见表1。
表1 地质资料2. 结构布置及计算简图根据该房屋的使用功能及建筑设计的要求，进行了建筑平面、立面及剖面设计，其标准层建筑平面、结构平面和剖面示意图分别见图纸。
主体结构共6层，层高1层为3.6m ，2～6层为2.8m 。
填充墙采用粒空心砌块砌筑：外墙400mm ；墙200mm 。
窗户均采用铝合金窗，门采用钢门和木门。
楼盖及屋面均采用现浇钢筋砼结构，楼板厚度取120mm ，梁截面高度按跨度的1/812/1～估算，尺寸见表2，砼强度采用)mm 43N .1f ,mm 3KN .14f (C -2t -2c 30⋅=⋅=。
屋面采用彩钢板屋面。
表2 梁截面尺寸（mm ）柱截面尺寸可根据式cN f ][NA c μ≥估算。
因为抗震烈度为7度，总高度30m <，查表可知该框架结构的抗震等级为二级，其轴压比限值8.0][N =μ；各层的重力荷载代表值近似取12-2m KN ⋅，由图2.2可知边柱及中柱的负载面积分别为2m 35.4⨯和2m 8.45.4⨯。
由公式可得第一层柱截面面积为边柱 32c 1.3 4.5312106A 98182mm 0.814.3⨯⨯⨯⨯⨯≥=⨯ 中柱 23c m m 51049114.38.0610128.45.425.1A =⨯⨯⨯⨯⨯⨯≥如取柱截面为正方形，则边柱和中柱截面高度分别为371mm 和389mm 。
根据上述计算结果并综合考虑其它因素，本设计框架柱截面尺寸取值均为600mm 600mm ⨯，构造柱取400mm 400mm ⨯。
基础采用柱下独立基础，基础埋深标高-2.40m ，承台高度取1100mm 。
框架结构计算简图如图1所示。
摘要本设计为多层住宅楼，其现实意义和迫切性不言而喻。
本设计结合现代人的生活观念，建立“整合设计”的感念，突出“以人为核心”的设计理论，采用新材料、新技术，充分利用高科技，严格按智能建筑的设计要求进行设计。
本结构采用框架结构，平面灵活，使用性强，在满足近期使用功能的同时兼顾今后的改建，从结构上做到为人们创造方便舒适优美的生活空间。
关键词：框架结构；D值法；反弯点法ABSTRACTThis design is living building. The important mean is very obvious. According to modern people the sense of living .building “the whole designing”. Adopt new materials and new technology, the brain building and the green building are considered.This contracture is frame structure. it is convenience in plain. It can fulfill not only now but also future. It can provide beautiful and comfortable circumstances. Key words：frame structure目录摘要 (1)Abstract (2)目录 (3)第1章设计任务书 (8)项目名称 (8)项目地点 (8)项目简介 (8)设计基本要求 (8) (8) (8) (8) (8)、规范要求 (8)设计条件 (8) (8) (9)设计内容 (9) (9) (9) (9)第2章建筑设计 (10)平面设计 (10) (10) (10) (10)剖面设计 (11) (11) (11)立面设计 (11) (11) (11)构造设计 (11) (11) (12) (12) (12) (12)工程做法 (12) (12)、踏步 (12) (12) (13) (13) (13) (13)第3章结构设计 (13)工程概况 (13)截面尺寸估算 (17) (17) (18)刚度计算 (21) (21) (17) (17) (19)竖向荷载汇集 (19)水平地震作用下框架内力及侧移计算 (20) (20) (21) (21) (22) (22) (23) (31) (31) (32)竖向荷载作用下框架内力计算 (40) (40) (41)内力组合 (55)框架截面设计 (58) (58) (60)楼面结构设计 (62) (62) (63) (63)楼梯设计 (64) (64) (64) (65) (66)第4章基础设计 (68) (68) (68) (68)参考文献 (70)附表1-7第1章设计任务书项目名称多层住宅楼项目地点上海市奉贤项目简介本设计项目为经济实用型多层住宅楼。

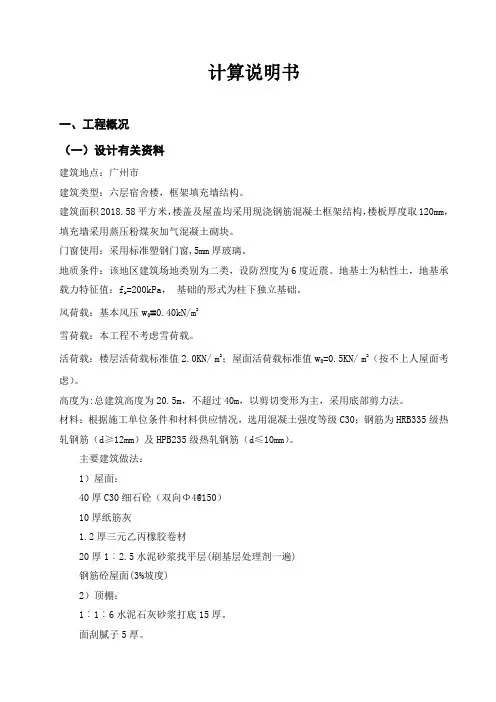

计算说明书一、工程概况（一）设计有关资料建筑地点：广州市建筑类型：六层宿舍楼，框架填充墙结构。
