加无源无损缓冲吸收的推挽正激变换器设计中心议题：推挽正激变换推挽正激变换器的工作原理加无源无损缓冲吸收缓冲吸收的推挽正激变换器变换器设计解决方案：缓冲吸收电路参数设计推挽正激变换器是低压大电流输入场合的理想拓扑之一，但其输出整流二极管上由于反向恢复产生很高的电压尖峰。
这将导致整流二极管选取困难，并影响其使用寿命。
本文研究了一种加无源无损缓冲吸收的推挽正激变换器，整流二极管上尖峰电压小，可靠性高。
并给出了该变换器的工作原理和缓冲电容的参数设计，还通过lkW实验样机给出了加缓冲吸收电路前后的实验波形。
样机取得了高效率和高可靠性。
0 引言在输入低压大电流场合，推挽正激变换器（Push-Pull Forward，PPF）因具有以下3方面的优点而得到广泛应用：(1)输入滤波器的体积和重最小；(2)箝位电容无损耗地抑制了功率管的电压尖峰；(3)变压器磁芯利用率高。
在输出高电压时(本文为360V)，变压器副边线圈匝数较多，副边漏感不可忽略。
在整流二极管反向恢复时间内，整流二极管上存在很高的电压尖峰，给整流二极管的选取带来困难，并降低了整流二极管的可靠性。
虽然RC或者RCD缓冲电路可以一定程度上抑制二极管的电压尖峰，但是电阻上损耗较大。
文献[3]提出了一种简单的无源无损缓冲吸收电路，可以较好地抑制整流二极管的电压尖峰。
本文将该无损缓冲吸收电路应用于蓄电池供电的推挽正激变换器中，显著降低了整流二极管的电压尖峰。
制作的原理样机电路结构简单，功率器件工作可靠性高，并且实现了高的整机变换效率。
1 工作原理图1为加无损缓冲吸收的PPF电路。
Ds1、Ds2分别为开关管S1、S2寄生的反并二极管，变压器的Np1=Np2=Np、Ns1=Ns2=Ns分别为原、副边的匝数，匝比n=Ns/Np，原边两个绕组的励磁电感均为Lm，Lo(图1中未标出)为变压器原边绕组的漏感．Lo’为折算到变压器副边绕组的漏感，D5、D6、D7、C1、C2构成无损缓冲吸收电路，且C1=C2=Cc。

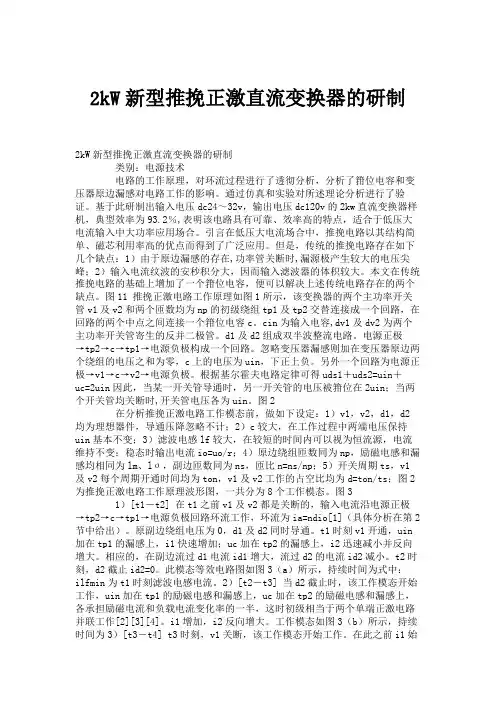

2kW新型推挽正激直流变换器的研制2kW新型推挽正激直流变换器的研制类别：电源技术电路的工作原理，对环流过程进行了透彻分析，分析了箝位电容和变压器原边漏感对电路工作的影响。
通过仿真和实验对所述理论分析进行了验证。
基于此研制出输入电压dc24～32v，输出电压dc120v的2kw直流变换器样机，典型效率为93.2％,表明该电路具有可靠、效率高的特点，适合于低压大电流输入中大功率应用场合。
引言在低压大电流场合中，推挽电路以其结构简单、磁芯利用率高的优点而得到了广泛应用。
但是，传统的推挽电路存在如下几个缺点：1）由于原边漏感的存在,功率管关断时,漏源极产生较大的电压尖峰；2）输入电流纹波的安秒积分大，因而输入滤波器的体积较大。
本文在传统推挽电路的基础上增加了一个箝位电容，便可以解决上述传统电路存在的两个缺点。
图11 推挽正激电路工作原理如图1所示，该变换器的两个主功率开关管v1及v2和两个匝数均为np的初级绕组tp1及tp2交替连接成一个回路，在回路的两个中点之间连接一个箝位电容c。
cin为输入电容,dv1及dv2为两个主功率开关管寄生的反并二极管。
d1及d2组成双半波整流电路。
电源正极→tp2→c→tp1→电源负极构成一个回路。
忽略变压器漏感则加在变压器原边两个绕组的电压之和为零，c上的电压为uin，下正上负。
另外一个回路为电源正极→v1→c→v2→电源负极。
根据基尔霍夫电路定律可得uds1＋uds2=uin＋uc=2uin因此，当某一开关管导通时，另一开关管的电压被箝位在2uin；当两个开关管均关断时,开关管电压各为uin。
图2在分析推挽正激电路工作模态前，做如下设定：1）v1，v2，d1，d2均为理想器件，导通压降忽略不计；2）c较大，在工作过程中两端电压保持uin基本不变；3）滤波电感lf较大，在较短的时间内可以视为恒流源，电流维持不变；稳态时输出电流io=uo/r；4）原边绕组匝数同为np，励磁电感和漏感均相同为lm、lσ，副边匝数同为ns，匝比n=ns/np；5）开关周期ts，v1及v2每个周期开通时间均为ton，v1及v2工作的占空比均为d=ton/ts；图2为推挽正激电路工作原理波形图，一共分为8个工作模态。
0.4．推挽式开关电源变压器参数的计算推挽式开关电源使用的开关变压器有两个初级线圈，它们都属于励磁线圈，但流过两个线圈的电流所产生的磁力线方向正好相反，因此，推挽式开关电源变压器属于双激式开关电源变压器；另外，推挽式开关电源变压器的次级线圈会同时被两个初级线圈所产生的磁场感应，因此，变压器的次级线圈同时存在正、反激电压输出；推挽式开关电源有多种工作模式，如：交流输出、整流输出、直流稳压输出，等工作模式，各种工作模式对变压器的参数要求会有不同的要求。
1-8-1-4-1．推挽式开关电源变压器初级线圈匝数的计算由于推挽式变压器的铁心分别被流过变压器初级线圈N1绕组和N2两个绕组的电流轮流进行交替励磁，变压器铁心的磁感应强度B，可从负的最大值-Bm，变化到正的最大值+Bm，因此，推挽式变压器铁心磁感应强度的变化范围比单激式变压器铁心磁感应强度的变化范围大好几倍，并且不容易出现磁通饱和现象。
推挽式变压器的铁心一般都可以不用留气隙，因此，变压器铁心的导磁率比单激式变压器铁心的导磁率高出很多，这样，推挽式变压器各线圈绕组的匝数就可以大大的减少，使变压器的铁心体积以及变压器的总体积都可以相对减小。
推挽式开关电源变压器的计算方法与前面正激式或反激式开关电源变压器的计算方法大体相同，只是对变压器铁心磁感应强度的变化范围选择有区别。
对于具有双向磁极化的变压器铁心，其磁感应强度B的取值范围，可从负的最大值-Bm变化到正的最大值+Bm。
关于开关电源变压器的计算方法，请参考前面“1-6-3．正激式变压器开关电源电路参数计算”中的“2.1 变压器初级线圈匝数的计算”章节中的内容。
根据（1-95）式：（1-150）式和（1-151）式就是计算双激式开关电源变压器初级线圈N1绕组匝数的公式。
式中，N1为变压器初级线圈N1或N2绕组的最少匝数，S为变压器铁心的导磁面积（单位：平方厘米），Bm为变压器铁心的最大磁感应强度（单位：高斯）；Ui为加到变压器初级线圈N1绕组两端的电压，单位为伏；τ = T on，为控制开关的接通时间，简称脉冲宽度，或电源开关管导通时间的宽度（单位：秒）；F为工作频率，单位为赫芝，一般双激式开关电源变压器工作于正、反激输出的情况下，其伏秒容量必须相等，因此，可以直接用工作频率来计算变压器初级线圈N1绕组的匝数；F 和τ取值要预留20%左右的余量。
推挽式开关电源变压器参数的计算推挽式开关电源使用的开关变压器有两个初级线圈，它们都属于励磁线圈，但流过两个线圈的电流所产生的磁力线方向正好相反，因此，推挽式开关电源变压器属于双激式开关电源变压器;另外，推挽式开关电源变压器的次级线圈会同时被两个初级线圈所产生的磁场感应，因此，变压器的次级线圈同时存在正、反激电压输出;推挽式开关电源有多种工作模式，如:交流输出、整流输出、直流稳压输出，等工作模式，各种工作模式对变压器的参数要求会有不同的要求。
1-8-1-4-1.推挽式开关电源变压器初级线圈匝数的计算由于推挽式变压器的铁心分别被流过变压器初级线圈N1绕组和N2两个绕组的电流轮流进行交替励磁，变压器铁心的磁感应强度B，可从负的最大值-Bm，变化到正的最大值+Bm，因此，推挽式变压器铁心磁感应强度的变化范围比单激式变压器铁心磁感应强度的变化范围大好几倍，并且不容易出现磁通饱和现象。
推挽式变压器的铁心一般都可以不用留气隙，因此，变压器铁心的导磁率比单激式变压器铁心的导磁率高出很多，这样，推挽式变压器各线圈绕组的匝数就可以大大的减少，使变压器的铁心体积以及变压器的总体积都可以相对减小。
推挽式开关电源变压器的计算方法与前面正激式或反激式开关电源变压器的计算方法大体相同，只是对变压器铁心磁感应强度的变化范围选择有区别。
对于具有双向磁极化的变压器铁心，其磁感应强度B的取值范围，可从负的最大值-Bm 变化到正的最大值+Bm。
关于开关电源变压器的计算方法，请参考前面“1-6-3.正激式变压器开关电源电路参数计算”中的“2.1 变压器初级线圈匝数的计算”章节中的内容。
根据(1-95)式:(1-150)式和(1-151)式就是计算双激式开关电源变压器初级线圈N1绕组匝数的公式。
式中，N1为变压器初级线圈N1或N2绕组的最少匝数，S为变压器铁心的导磁面积(单位:平方厘米)，Bm为变压器铁心的最大磁感应强度(单位:高斯);Ui 为加到变压器初级线圈N1绕组两端的电压，单位为伏;τ= Ton，为控制开关的接通时间，简称脉冲宽度，或电源开关管导通时间的宽度(单位:秒);F为工作频率，单位为赫芝，一般双激式开关电源变压器工作于正、反激输出的情况下，其伏秒容量必须相等，因此，可以直接用工作频率来计算变压器初级线圈N1绕组的匝数;F和τ取值要预留20%左右的余量。
第29卷第30期中国电机工程学报 V ol.29 No.30 Oct. 25, 20092009年10月25日 Proceedings of the CSEE ©2009 Chin.Soc.for Elec.Eng. 13 文章编号：0258-8013 (2009) 30-0013-07 中图分类号：TM 46 文献标志码：A 学科分类号：470⋅40推挽正激三电平直流变换器及其控制策略王勤，姚志垒，黄勇，肖岚，阮新波(南京航空航天大学自动化学院，江苏省南京市 210016)Push-pull Forward Three-level DC/DC Converter and Its Control StrategyWANG Qin, YAO Zhi-lei, HUANG Yong, XIAO Lan, RUAN Xin-bo (College of Automation Engineering, Nanjing University of Aeronautics & Astronautics, Nanjing 210016, Jiangsu Province, China)ABSTRACT: The output voltage of fuel cell varies widely, leading to the difficulty of rectifier diodes selection. This paper proposes a push-pull forward three-level DC/DC converter topology which is suitable for the fuel cell with wide range and low input voltage and high output voltage applications. This paper proposed a novel control strategy different from the additional three-level control. The output voltage of rectifier circuit has low level first and high level later. The voltage stress and the volume of the output filter can be reduced. The operation modes of the converter were analyzed. The zero voltage switching conditions of the power devices that operated with 0.5 duty cycle were discussed and the design of the output filter was analyzed. The feasibility of the proposed converter and its control strategy were verified by the experimental results of a 1kW principle prototype.KEY WORDS: push-pull forward; three-level DC/DC converter; wide range and low input voltage; high output voltage; control; fuel cell摘要：燃料电池输出电压变化范围很宽，使直流变换器的整流二极管选取极为困难。
正激式变换器的参数设计及研究正激式变换器是一种常见的DC-DC变换器拓扑，通常应用于电源转换和能量传输等领域。
正激式变换器通过将输入电压从低频到高频进行切换，以实现能量的转换和传输。
参数设计和研究对于提高正激式变换器的效率和稳定性非常重要。
首先，正激式变换器的参数设计需要确定输入电压范围、输出电压和输出电流等基本参数。
其中输入电压范围一般由本地电源的电压决定，输出电压和输出电流则根据实际需要进行选择。
在确定基本参数后，可以进一步设计变压器和电感的参数。
变压器是正激式变换器中非常重要的组件，其参数设计需要考虑输入和输出电压的比例关系、工作频率以及功率损耗等因素。
一般来说，输入和输出电压的比例由变压器的变比比例确定，可以通过设计决定变压器的结构和骨架，从而调整变比比例。
另外，工作频率对于变压器的设计也有重要影响，通常选择适合工作频率的材料和结构，以减小损耗并提高效率。
电感也是正激式变换器中常见的元件，其参数设计同样需要考虑输入和输出电压、工作频率和功率损耗等因素。
电感用于储存和传输能量，在正激式变换器中起到平滑电流的作用。
因此，电感的参数选择需要满足一定的电感值和电流容量要求，同时考虑磁芯材料的损耗和饱和等方面。
除了变压器和电感，正激式变换器还包括开关管和控制电路等组成部分。
开关管的选择需要考虑开关频率、耐压和导通电阻等因素，以确保其稳定工作和低功耗。
控制电路的设计需要满足开关管的驱动要求，通常选择合适的控制方式和芯片来实现高效、准确的控制。
除了参数设计，研究正激式变换器还需要考虑效率、稳定性和可靠性等方面。
对于效率的研究可以通过优化电路拓扑、选择合适的元件和控制策略来实现。
稳定性和可靠性的研究可以通过分析和仿真来评估电路的稳定性和容错能力，并根据实际情况进行改进。
总之，正激式变换器的参数设计和研究对于提高电路效率和稳定性非常重要。
通过合理选择和设计元件，优化控制策略和拓扑结构，可以实现高效、稳定和可靠的正激式变换器。
