1、火力发电厂汽轮机概述在我国各类规模火力发电厂生产运行的过程中，汽轮机及机组都是对其运行效果有着重要影响的一类核心设备，汽轮机设备的工作原理为利用火力发电厂锅炉工作过程中产生的高压蒸汽提供动力来源，从而实现热能向机械能的转化过程。

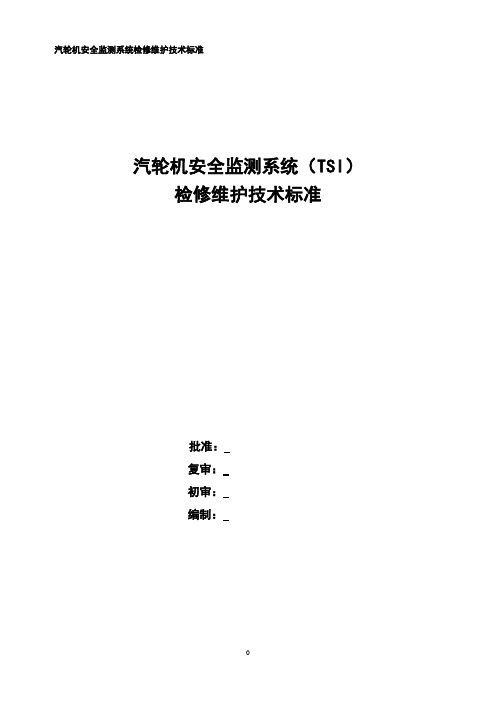

汽轮机安全监测系统（TSI）检修维护技术标准批准：复审：初审：编制：标准目录清单TSI系统检修维护技术标准1 目的1.1 规范检修行为，保证TSI系统检修符合检修工艺质量要求、文明生产管理要求，责任到人。
1.2 本技术标准为所有参加本项目的工作人员所必须遵循的质量保证程序。
2 适用范围2.1 适用于美国本特利.内华达公司生产的BENTLY3300型TSI系统的检修工作。
2.2 TSI系统定期大、小修及日常维护消缺的检修工作。
2.2.1TSI系统定期大、小修。
2.2.2TSI系统的整体检查、校验、测试。
2.2.3 TSI系统的一次元件、电缆检查测试、更换。
2.2.4TSI系统的传感器校验。
2.2.5 TSI系统的监测器、前置器检查、校验、测试。
2.2.6 TSI系统传感器、前置器的回装、测试。
2.2.7 TSI系统功能传动试验。
3 作业前准备：3.1检修开工条件：3.2 测量工具及工器具准备详见附页2.1-2.2。
3.3 材料及备品配件准备详见附页3.1-3.2。
3.4 危险因素分析及控制：1、办理合格工作票，并根据现场实际情况制定危险因素控制措施。
2、所有进入现场的工作人员的工作服必须符合《电业安全工作规程》的要求。
3、凡是动火时，要严格按照《安规》规定执行，防止火灾发生。
4、现场安装设备要轻拿轻放，防止损坏设备。
5、所有工作人员必须了解工作环境和工作内容，每天开工前，工作负责人要向全体工作人员交待安全措施和其它注意事项，对当天工作做好事故预想，制订防范措施。
6、对所有安全工器具和安全装置在检修前要进行测试，不合格的坚决不带入现场。
7、工作监护人要认真履行监护职责，检查安全措施执行情况，文明施工情况，并监护到位。
8、所有工作人员必须听从指挥，统一调度。
9、全部工作结束后，要进行安全总结，做好记录。
4检修作业程序及质量验收标准：4565 TSI系统试运行验收记录（整体验收卡）：试运日期：年月日环境温度：℃6竣工报告单7 日常维护及定期工作标准:1、日常检查维护及注意事项。
热电厂汽轮机的检修及安全运行分析摘要：汽轮机作为热电厂供电系统的关键组件，运行中一旦出现故障，就会导致热电厂供电系统关闭，这样不仅会缩减设备生命周期影响到热电厂的工作效率，还会对热电厂造成一定的经济损失。
因此，为了保证热电厂的供电效率和经济效益，需对热电厂汽轮机运行中故障及时处理，同时对设备进行维护管理，这样不仅可以保证汽轮机的使用效率，而且还可以促进热电厂供电系统的有效运行，对热电厂安全生产具有重要意义。
基于此，本文对汽轮机在运行中常见故障进行分析，并针对这些故障制定相应的处理措施，从而提高设备运行的效率。
关键词：汽轮机；运行故障；处理对策引言发热电厂运转期间，汽轮机是一种旋转机械，在这种机械实际运转过程中，可以运用冲动作用有关原理对热能进行转换，将其转变为机械能然后发电。
在实际运转当中的具体冲动原理是使用蒸汽喷嘴内的蒸汽进行发电，在蒸汽当中运用动叶气道后可以改变方向，作用在叶片上，这样可以使叶片运转，随后把热能转变为机械能。
汽轮机主要发动原理则是其蒸汽在汽轮机的叶片上进行作用气道内膨胀速度越来越快推动叶片的运转，使其发生旋转做功。
1热电厂汽轮故障分析1.1热电厂汽轮机系统热电厂汽轮机系统的组成是非常复杂，根据实际运行状况可以将热电厂汽轮机系统主要构造划分为转动系统与固定系统，转动系统主要包括叶轮、主轴、联轴器等相关零件，固定系统主要包括气缸、轴承、汽封等相关零件。
热电厂汽轮机主要工作原理是以锅炉产生的蒸汽为介质，将蒸汽送入高压缸和中压缸中，从而推动叶轮、叶片、主轴转动，使蒸汽转换为机械能。
1.2故障诊断技术汽轮机在运行过程中受其构造复杂的影响经常会出现各种运行故障，这时就需要及时通过各种手段对故障进行检测，然后再根据故障产生的原因与特点采取针对性的处理措施。
热电厂汽轮机主要使用故障诊断技术与故障诊断系统进行故障的检测，故障诊断技术是传统的处理方法，随着科技的不断发展，技术人员根据汽轮机的故障特点与传统方法的基础研发了自动化诊断装置，即故障诊断系统。
关于汽轮机安全检测系统的研究随着社会经济的发展，汽轮机被越来越广泛的应用，尤其是在发电和动力领域，汽轮机起着提供动力的作用，汽轮机是否安全运行不仅影响到汽轮机的运行效率，严重时还会引发威胁工作人员生命的安全威胁。
汽轮机的安全检测系统（简称TSI）用于检测汽轮机各项指标，保证汽轮机的安全运行。
它依靠监测汽轮机启动及其运行中的各项指标参数，及时准确的发出汽轮机不安全时的警报，保证汽轮机在出现故障时能够及时处理，确保汽轮机安全运行。
汽轮机越来越广泛的被应用在发电和动力领域，但是由此引发的安全事故也极为频繁，如何更好的防止汽轮机带来的不安全因素，成为汽轮机研究者关注的焦点。
目前，市场应对汽轮机不安全因素的手段是应用汽轮机安全检测系统（TSI），他是保证汽轮机安全运行的重要手段，能够监测汽轮机是否安全运行，能够有效、准确、可靠、及时的发现汽轮机运行、启动、以及停机过程中的不安全因素，显示各项运行指标的参数，当有关参数超过设定范围时，汽轮机的检测系统就会自动发出警报，或者自动停机以防止发生安全事故，瞬态数据管理系统和汽轮机检测系统相互结合作用并通过计算机终端显示出故障的位置和图形，汽轮机监测系统组装在仪表柜中。
汽轮机检测系统的简介汽轮机的安全检测系统由安装在汽轮机上的各种传感设备、前置器和仪表框架三部分组成，仪表框架为三个14个位置框架，每个框架均安装有各自的充电设备和系统监视器，其余的位置为检测系统的插件。
汽轮机的检测系统的功能介绍详细了解汽轮机检测系统的各个部件及其功能，才能在使用汽轮机的过程中及时发现启动、运行以及停机过程中的有关问题，减少汽轮机运行过程中的安全隐患，保证汽轮机的工作效率。
2.1.系统监测器和电源的功能作为汽轮机的安全检测系统，其每一种部件都在保证汽轮机安全运行方面起着极为重要的作用。
汽轮机的安全检测系统（TSI）具有在电源上的电抑制功能，当系统的电压高于标准电压或者系统电压低于操作的最低标准时。
汽轮机安全检测系统.汽轮机安全检测系统(TSI汽轮机安全监测系统〈简称TSI 〉是监测、保护汽轮机安全运行的重要手段, 能连续、准确、可靠地监视汽轮机启动、运行、停机过程中的重要参数,当所监视的参数越限时, 能准确、及时地发出报警或停机信号, 与 TSI 系统通讯的瞬态数据管理系统,可通过计算机终端显示和打印有关的数据及图形。
TSI 监测系统组装在仪表柜中,并有端子与现场其它接口相连接,整个系统接受交流 220V 、 50HZ 电源供电。
一、 TSI 监测系统的构成TSI 监测系统由安装在汽轮机上各种形式的传感器及与传感器相连接的前置器、仪表框架三部分组成。
仪表框架为三个14位框架,每个框架均有电源、系统监视器占两个位置,其它 12个位置为监测器插件。
其具体构成如下:二、监测系统的功能1、电源及系统监测器TSI 监测系统具有电源上电抑制功能, 当电源上电或系统供电下降到低于操作水平时, 这一功能可以使每一个监测器抑制它的报警, 在上电之后, 抑制功能保持约2秒左右。
TSI 监测系统设置了一个 OK 继电器,目的是提供一个方法, 它可以告之,由与框架相联的传感器系统,所探测到的问题。
OK 继电器是与位于框架内的每一监测器的OK 线路联到一起的, 而 OK 线路则连续检查与监测器相联的传感器的工作状态。
如果该线路探测到传感器有问题。
则有关监测器前面板上的OK 发光二极管就熄灭,同时,继电器驱动信号则被送到位于系统监测器中的OK 继电器上去。
TSI 监测系统的各监测器具有三种自检功能,即 :周期性自检、通电自检和用户启动自检。
每次监测器接通电源, 通电自检将自动执行, 该自检执行一系列的基本测试和传感器OK 测试:监测器在运行过程中自动地执行周期性自检,在周期性测试过程中如果遇到非正常情况, 监测器将退出工作, 在 LCD 显示中出现闪动的错误代码, 如果错误为问题性的,监测器将恢复工作状态, 错误代码将存在监测器内存中,在用户启动自检时可对其进行检索:用户启动自检执行通电自检的内容,并可以读出和清除在周期性自检中存贮的错误代码。
TSI--汽轮机安全保护监测系统! 包括 :探头 (振动 ,位移、键相、转速等,延伸电缆 , 前置器 ,二次表等ETS :ETS---Engine Temperature Switch引擎温度开关 ,汽轮机跳闸保护系统的简称ETS 控制系统起码拥有以下停机功能 :汽机转速 >3300 转 /分, 轴向位移过大 , 润滑油压≤0.02MPa 三(取二 , 支持轴承温度 >75℃ (或推力轴肩负温度 >75℃, 凝汽器真空低于 0.06MPa (三取二 ,发变组故障 ,手动停机保护TSI :汽轮机安全监督系统TSI(Turbine Supervisory Instrumentation。
该系统的监督参数有 :(1 机组的转速监督。
(2 触发自动盘车的机组零转速监督。
(3 转子的轴向位移监督 :用于监督转子推力盘相关于推力轴承的轴向位移。
(4 轴系偏爱 (曲折监督 :用于监督转子偏爱度的峰--峰值和刹时价。
(5 机组的膨胀监督 :用于监督汽缸的绝对膨胀和转子与汽缸间的轴向膨胀差(胀差。
(6 机组的轴系振动监督 ,因为大型机组的轴系比较复杂,该监督系统又可细分为:1 转子绝对振动峰一峰值 ;2 轴承座振动峰一峰值 ;3转子相关于轴承座的相对振动峰一峰值。
DEH :数字电调系统 (DEH :以数字计算机为基础的数字式电气液压控制系统 (Digital Electric Hydraulic Control System,DEH , 简称数字电调。
DEH 系统主要功能 :汽轮机转速控制;自动同期控制;负荷控制;参加一次调频;机、炉协调控制; 迅速减负荷 ; 主汽压控制 ; 单阀控制、多阀解耦控制 ; 阀门试验 ; 轮机程控启动 ; OPC 控制 ;甩负荷及失磁工况控制 ;双机容错 ;与 DCS 系统实现数据共享 ;手动控制。
