浙江省地方计量技术规范JJF（浙）1041-2009 黑体空腔式钢水连续测温仪The Continuous Temperature Measurement of Black body cavity ofMolten Steel2010-01-04发布2010-01-18实施浙江省质量技术监督局 发布黑体空腔式钢水连续测温仪校准规范Specification of Calibration forThe Continuous Temperature MeasurementOf Black body cavity of Molten Steel本校准规范经浙江省质量技术监督局于2010年01月04日批准，并自2010年01月18XX日起施行。
归 口 单 位：浙江省质量技术监督局主要起草单位：杭州市质量技术监督检测院聚光科技（杭州）有限公司参加起草单位：中国方圆标志认证委员会浙江审核中心杭州市正和热能计量校准有限公司本校准规范由主要起草单位负责解释。
本规范主要起草人：蒋雪萍 （杭州市质量技术监督检测院）张艳辉 （聚光科技（杭州）有限公司）石 诚 （杭州市质量技术监督检测院）孙世勃 （中国方圆标志认证委员会浙江审核中心） 郭晓维 （聚光科技（杭州）有限公司）参加起草人：陈伟琪 （杭州市正和热能计量校准有限公司）孙 麒 （聚光科技（杭州）有限公司）邹姝文 （杭州市质量技术监督检测院）目 录1 范围 (1)2 引用文献 (1)3 术语和定义 (1)3.1黑体 (1)3.2测温管 (1)3.3有效长径比 (1)4 概述 (1)5 计量特性 (1)5.1 示值误差 (1)5.2 重复性 (2)5.3 模拟量输出误差 (2)5.4 开关量输出 (2)5.5 温度变化影响量 (2)6 校准条件 (2)6.1 环境条件 (2)6.2 测量标准及其他设备 (2)7 校准项目和校准方法 (3)7.1 外观及工作正常性检查 (3)7.2 示值误差校准 (3)7.3 重复性校准 (4)7.4 模拟量输出误差校准 (4)7.5开关量输出校准 (4)7.6 温度变化影响量校准 (4)8 校准结果表达 (5)9 复校时间间隔 (5)附录A (6)附录B (8)黑体空腔式钢水连续测温仪校准规范1 范围本校准规范规定了黑体空腔式钢水连续测温仪的计量特性、校准条件、校准方法，适用于新制造、使用中和修理后的测量范围在（1400～1600）℃范围内黑体空腔式钢水连续测温仪（以下简称测温仪）的校准。
作者： 鲍规划
作者机构： 安阳钢铁集团公司第一炼轧厂,河南安阳市455000
出版物刊名： 设备管理与维修
页码： 67-67页
主题词： 连续测温技术 钢水温度 中间包 腔式 黑体 测量方式 钢铁企业 温度变化
摘要：目前，国内绝大多数钢铁企业都采用一次性消耗型快速偶头间断测量中包钢水温度，由于这种测量方式属于间断性测温，所测的温度为中包上部钢水的温度，不能及时、准确地反映中包内钢水的实际温度及温度变化。
而中包钢水连续测温技术恰恰能弥补快速偶头测温方式的不足，将对提高铸坯质量、降低漏钢率、稳定连铸操作、提高拉速等起到良好作用。

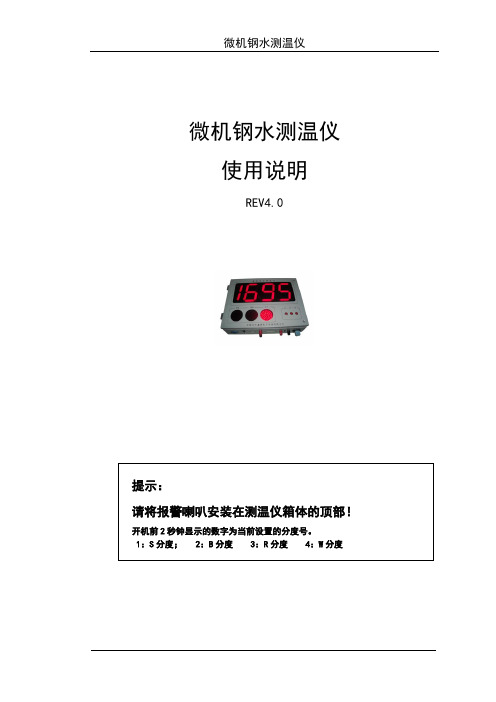

微机钢水测温仪使用说明REV4.0提示：请将报警喇叭安装在测温仪箱体的顶部！开机前2秒钟显示的数字为当前设置的分度号。
1：S分度； 2：B分度 3：R分度 4：W分度目录1 简介 (2)2 功能说明 (2)3 技术参数 (2)4 面板 (3)5 指示灯及报警喇叭控制输出说明 (3)6 设定键及拨码盘具体操作说明 (3)7 如何用按键查询历史温度数据 (5)8 底面板接口说明 (6)9 外形及安装尺寸 (7)10 故障提示说明 (7)11 技术支持及售后服务 (7)附录环境温度对照表 (8)提示： 1 请不要随意修改运行参数2 出厂分度号：_______第 1 页1 简介本测温仪以高速16位嵌入式微处理器为核心。
采用了自动校准电路，采用精密的温度传感器对冷端温度进行测量，并可以进行软件校正。
在数据采集上采用高精度AD转换芯片，采样周期为20ms，对空间的工频有很强的抗干扰性。
本测温仪可适用于炼钢、炼铝、铸铁等行业中溶液温度的测量，也可以测量炉渣温度。
2 功能说明➢DC12V有源喇叭输出接口√➢RS485串行通讯接口（订货特殊说明）➢微型打印机接口（订货特殊说明）➢RS232异步串行通讯接口（订货特殊说明）➢带隔离的BCD码输出接口（订货特殊说明）➢模拟量4~20mA输出接口（订货特殊说明）√➢30条历史测试数据存储√➢语音报数（订货特殊说明）3 技术参数第 2 页4 面板在面板上有三个测量指示灯：预备、测量、结束，和三个设定键：K1、K2和K3。
5 指示灯及报警喇叭控制输出说明在没有测量即还没有插热电偶时，测温仪显示当前的时间，三个指示灯都不亮，插上热电偶后绿灯亮，将热电偶插入钢水后黄灯亮，当测量成功后红灯亮，同时报警控制输出；如果测量失败，则三个灯全亮。
测试完毕后测试结果显示180分钟，喇叭响5秒钟，喇叭为有源DC12V输出。
原理接线如下所示：（带语音报数无此功能）6 设定键及拨码盘具体操作说明在测温仪前面板上有三个键K1、K2和K3，用于设定日期时间和运行参数。
微机钢水测温仪使用说明目录1 简介................................................... 错误!未定义书签。
2 功能说明 ............................................... 错误!未定义书签。
3 技术参数 ............................................... 错误!未定义书签。
4 面板 ................................................... 错误!未定义书签。
5 指示灯及报警喇叭控制输出说明 ........................... 错误!未定义书签。
6 设定键及拨码盘具体操作说明 ............................. 错误!未定义书签。
7 如何用按键查询历史温度数据 ............................. 错误!未定义书签。
8 底面板接口说明 ......................................... 错误!未定义书签。
9 外形及安装尺寸 ......................................... 错误!未定义书签。
10 故障提示说明 .......................................... 错误!未定义书签。
11 技术支持及售后服务 .................................... 错误!未定义书签。
附录环境温度对照表 ..................................... 错误!未定义书签。
提示： 1 请不要随意修改运行参数2 出厂分度号：_______1 简介本测温仪以高速16位嵌入式微处理器为核心。
采用了自动校准电路，采用精密的温度传感器对冷端温度进行测量，并可以进行软件校正。

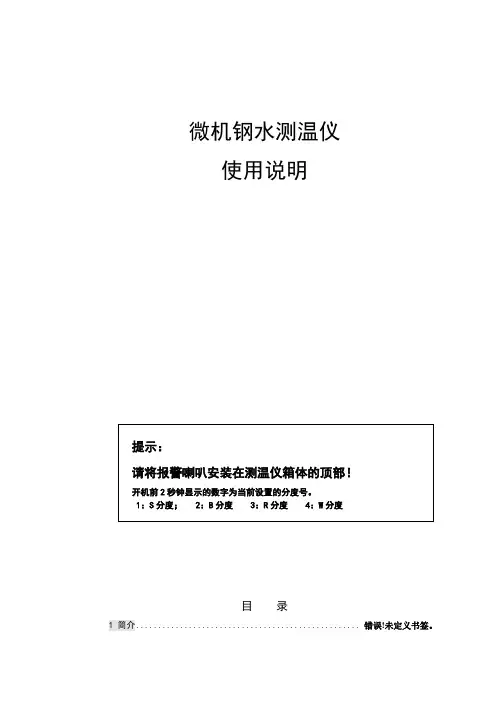

微机钢水测温仪使用说明提示：请将报警喇叭安装在测温仪箱体的顶部！开机前2秒钟显示的数字为当前设置的分度号。
1：S分度；2：B分度3：R分度4：W分度目录1 简介 ....................................................................................................... 错误!未定义书签。
2 功能说明 ............................................................................................... 错误!未定义书签。
3 技术参数 ............................................................................................... 错误!未定义书签。
4 面板 ....................................................................................................... 错误!未定义书签。
5 指示灯及报警喇叭控制输出说明 ....................................................... 错误!未定义书签。
6 设定键及拨码盘具体操作说明 ........................................................... 错误!未定义书签。
7 如何用按键查询历史温度数据 ........................................................... 错误!未定义书签。
8 底面板接口说明 ................................................................................... 错误!未定义书签。
一公司简介东北大学自动化仪器仪表中心与沈阳泰合冶金测控技术有限公司(前身为沈阳市泰合仪表有限公司)长期密切合作，优势互补，主要从事钢铁生产过程参数的检测技术研究和测温仪器仪表的开发、研制和生产。
中心和公司拥有一支以博士生导师、教授、博士、硕士和高级工程师为主体的高素质、高技术、结构合理的员工队伍。
是集科、工、贸于一体的高新技术产业实体。
在科研方面，自78年起，主要从事红外辐射测温理论和技术的研究，尤其是在黑体辐射源和黑体空腔理论研究方面居世界前沿。
近年来又解决了不等温黑体空腔的理论问题。
在产品方面，公司致力于将理论创新成果转化为技术产品，并不断地把新技术、新材料溶于产品之中，使产品具有优良的质量及可靠的性能。
中心和公司的主要产品有BCT 黑体空腔辐射测温仪系列产品。
这些产品主要应用在连铸中间包钢水连续测温和均热炉、加热炉、热风炉、焦化厂克劳斯炉等领域，尤其是BCT-Ⅴ型黑体空腔钢水连续测温系统，填补了国内空白，跨入了国际先进行列，多次获得行业及部委的各种奖项，成为国内唯一一家供应连铸中间包钢水连续测温系统的企业，经过在包钢、宝钢、首钢、太钢、南钢、石钢、唐钢、湘钢、萍钢、八一、昆钢等28家钢铁企业多年的生产应用，证明了产品的可靠性和运行的稳定性，是替代快速热电偶间断测温的新技术产品。
中心和公司的研究领域还包括连铸拉速和二冷区配水优化控制系统的研究，二冷区铸坯表面温度测量和转炉连续测温与定碳的研究开发。
中心和公司注重创新、注重质量、注重信誉、注重与企业的合作。
二产品介绍（一）产品原理钢水连续测温系统是“BCT型黑体空腔辐射测温仪”系列产品之一。
该产品基于国家自然科学基金项目和发明者谢植教授的博士论文《黑体辐射源理论研究》的成果，经二十多年的技术开发而研制成功的新型测温装置。
其测温原理是用黑体测温管插入到钢水中感知温度，以专门设计的测温探头接受测温管底部钢水处的温度相对应的红外辐射信号，并将其输送到信号处理器，以单片机为核心的信号处理器根据在线黑体理论确定钢水的实际温度。

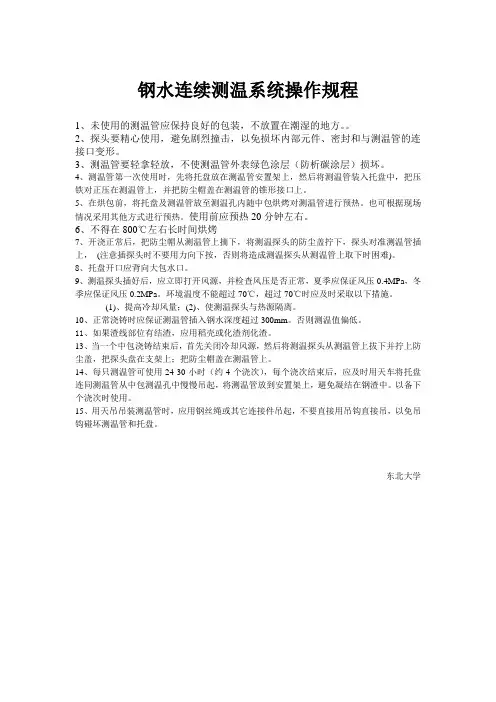

钢水连续测温系统操作规程1、未使用的测温管应保持良好的包装，不放置在潮湿的地方。
2、探头要精心使用，避免剧烈撞击，以免损坏内部元件、密封和与测温管的连接口变形。
3、测温管要轻拿轻放，不使测温管外表绿色涂层（防析碳涂层）损坏。
4、测温管第一次使用时，先将托盘放在测温管安置架上，然后将测温管装入托盘中，把压铁对正压在测温管上，并把防尘帽盖在测温管的锥形接口上。
5、在烘包前，将托盘及测温管放至测温孔内随中包烘烤对测温管进行预热。
也可根据现场情况采用其他方式进行预热。
使用前应预热20分钟左右。
6、不得在800℃左右长时间烘烤7、开浇正常后，把防尘帽从测温管上摘下，将测温探头的防尘盖拧下，探头对准测温管插上，(注意插探头时不要用力向下按，否则将造成测温探头从测温管上取下时困难)。
8、托盘开口应背向大包水口。
9、测温探头插好后，应立即打开风源，并检查风压是否正常，夏季应保证风压0.4MPa，冬季应保证风压0.2MPa。
环境温度不能超过70℃，超过70℃时应及时采取以下措施。
(1)、提高冷却风量；(2)、使测温探头与热源隔离。
10、正常浇铸时应保证测温管插入钢水深度超过300mm。
否则测温值偏低。
11、如果渣线部位有结渣，应用稻壳或化渣剂化渣。
13、当一个中包浇铸结束后，首先关闭冷却风源，然后将测温探头从测温管上拔下并拧上防尘盖，把探头盘在支架上；把防尘帽盖在测温管上。
14、每只测温管可使用24-30小时（约4个浇次），每个浇次结束后，应及时用天车将托盘连同测温管从中包测温孔中慢慢吊起，将测温管放到安置架上，避免凝结在钢渣中。
以备下个浇次时使用。
15、用天吊吊装测温管时，应用钢丝绳或其它连接件吊起，不要直接用吊钩直接吊，以免吊钩碰坏测温管和托盘。
东北大学。
BCT-V⿊体空腔钢⽔连续测温维护使⽤说明书⼀公司简介东北⼤学⾃动化仪器仪表中⼼与沈阳泰合冶⾦测控技术有限公司(前⾝为沈阳市泰合仪表有限公司长期密切合作,优势互补,主要从事钢铁⽣产过程参数的检测技术研究和测温仪器仪表的开发、研制和⽣产。
中⼼和公司拥有⼀⽀以博⼠⽣导师、教授、博⼠、硕⼠和⾼级⼯程师为主体的⾼素质、⾼技术、结构合理的员⼯队伍。
是集科、⼯、贸于⼀体的⾼新技术产业实体。
在科研⽅⾯,⾃78年起,主要从事红外辐射测温理论和技术的研究,尤其是在⿊体辐射源和⿊体空腔理论研究⽅⾯居世界前沿。
近年来⼜解决了不等温⿊体空腔的理论问题。
在产品⽅⾯, 公司致⼒于将理论创新成果转化为技术产品, 并不断地把新技术、新材料溶于产品之中, 使产品具有优良的质量及可靠的性能。
中⼼和公司的主要产品有BCT ⿊体空腔辐射测温仪系列产品。
这些产品主要应⽤在连铸中间包钢⽔连续测温和均热炉、加热炉、热风炉、焦化⼚克劳斯炉等领域, 尤其是BCT-Ⅴ型⿊体空腔钢⽔连续测温系统, 填补了国内空⽩, 跨⼊了国际先进⾏列, 多次获得⾏业及部委的各种奖项, 成为国内唯⼀⼀家供应连铸中间包钢⽔连续测温系统的企业,经过在包钢、宝钢、⾸钢、太钢、南钢、⽯钢、唐钢、湘钢、萍钢、⼋⼀、昆钢等28家钢铁企业多年的⽣产应⽤,证明了产品的可靠性和运⾏的稳定性,是替代快速热电偶间断测温的新技术产品。
中⼼和公司的研究领域还包括连铸拉速和⼆冷区配⽔优化控制系统的研究,⼆冷区铸坯表⾯温度测量和转炉连续测温与定碳的研究开发。
中⼼和公司注重创新、注重质量、注重信誉、注重与企业的合作。
⼆产品介绍(⼀产品原理钢⽔连续测温系统是“BCT型⿊体空腔辐射测温仪”系列产品之⼀。
该产品基于国家⾃然科学基⾦项⽬和发明者谢植教授的博⼠论⽂《⿊体辐射源理论研究》的成果,经⼆⼗多年的技术开发⽽研制成功的新型测温装置。
其测温原理是⽤⿊体测温管插⼊到钢⽔中感知温度,以专门设计的测温探头接受测温管底部钢⽔处的温度相对应的红外辐射信号, 并将其输送到信号处理器, 以单⽚机为核⼼的信号处理器根据在线⿊体理论确定钢⽔的实际温度。
一公司简介沈阳贺利氏君城电子有限公司是集科、工、贸于一体的高新技术企业，主要从事熔融液体温度连续测量仪器的研制、开发与生产及自动化设备与装置的设计与生产。
HFC型钢水连续测温仪是以红外辐射为主的测温仪表。
采用独特加工的测温管插入到高温熔融液体内感知温度，使用红外探测器接收该测温管底部的辐射，将红外辐射信号转变成相对应的电信号输出给信号处理器，以单片机为核心的信号处理器对其电信号进行处理并显示测量温度。
具有测温精确度高、稳定性强、成本低等特点。
HFC型钢水连续测温仪主要应用于高温熔融液体温度的测量，是连铸中间包测温的首选仪表。
本公司将本着“价值为先、质量为本、用户为尊、创新务实”的经营理念，坚持“质量第一、信誉第一、用户第一”的原则，勇于创新，充分发挥本企业自身优势，竭诚为国内外用户提供优质的产品和热诚的服务。
创新是我们技术过硬的基础，与时俱进的管理品格是我们成功的平台，热诚的售后服务是我们赢得辉煌的台阶！二产品介绍（一）系统组成钢水连续测温系统由测温管、探测器、信号处理器、系统总线转换器等部分组成。
系统组成如下图所示。
（二）工作原理钢水连续测温仪其测温原理是将测温管放入中间包，并浸入钢水中，浸入深度超过280mm，测温管底部温度与钢水温度相等。
位于测温管出口安装的探测器接收测温管底部发出的辐射能，并能转换成相应的电信号传至信号处理器，以单片机为核心的信号处理器对探测器输入的信号进行处理，通过显示屏显示测量温度。
通过485通讯接口将温度信号传至系统总线转换器，通过系统总线转换器传递给计算机。
（三）产品特点1、采用了最新的专利技术，测温管由上端开口下端封闭的外管及两端开口的内管组成。
测温信号来自于直接接触钢水的测温管外管底部，所以仪表响应时间短，反应速度快。
2、传感器具有排烟雾功能，测温红外辐射源与探测器间光路清洁，保证了测温准确、工作稳定。
3、传感器结构合理，抗热振性能高，测温系统故障率低。
4、探测器与测温管之间采用非自锁结构连接，操作简单。
便携式智能钢水测温枪安全操作及保养规程1. 前言便携式智能钢水测温枪是一种用于测量钢水温度的仪器。
为了确保使用过程中的安全和仪器的正常使用寿命，使用者在操作测温枪时需要遵守以下安全操作规程，并定期对仪器进行保养。
2. 安全操作规程2.1 准备工作在开始使用便携式智能钢水测温枪之前，需要先进行以下准备工作：•确保仪器的电池电量充足；•检查测温枪是否处于良好的工作状态，如有异常现象应立即联系维修人员；•穿戴适当的防护装备，包括防火服、防护手套、安全帽等。
2.2 使用过程中的安全操作在使用便携式智能钢水测温枪时，需要注意以下安全操作：•确保测温枪的光学通道清洁，不得有灰尘或污物附着；•在操作测温枪前，先远离熔炉等高温设备，避免测温枪受到热辐射；•确保测温枪的指示屏幕清晰可见，若有异常情况应立即停止使用；•在测温过程中，避免将测温枪的激光照射到眼睛或其他人的身体上，以防伤害；•使用测温枪时，需保持适当的距离，避免近距离测量造成误差；•使用测温枪时，应注意不要进入高温区域，避免烧伤。
2.3 使用后的安全操作在使用便携式智能钢水测温枪后，应注意以下安全操作：•关闭测温枪的电源开关，断开电源；•清洁测温枪的外部表面，以确保其在下次使用前处于干净的状态；•妥善保管测温枪，避免受到挤压、摔落或其他损坏；•如果发现测温枪出现异常情况，应及时联系维修人员进行检修。
3. 保养规程3.1 定期清洁定期清洁是保养便携式智能钢水测温枪的关键，以下是清洁的步骤：1.使用干净的软布轻拭测温枪的外部表面。
不要使用含有酒精、有机溶剂或强碱、强酸的清洁剂；2.使用湿布清洁测温枪的传感器表面，轻轻擦拭，避免用力过大造成损伤；3.检查测温枪的指示屏幕，如果有污垢或指纹，可用专用的屏幕清洁剂轻轻擦拭。
3.2 定期校准便携式智能钢水测温枪在长期使用过程中，由于物理因素或其他原因，可能会出现温度测量不准确的情况。
因此，定期校准是必要的。
1.采用标准温度源进行测温枪的校准。
“BCT—V”型钢水连续测温系统的使用及改进
付博;张承军;等
【期刊名称】《莱钢科技》
【年(卷),期】2002(000)004
【摘要】本文通过对连续测温仪的使用及改进，使之顺利应用于我厂的生产，对于减少高温漏钢、低温冻眼，为降低出钢温度、提高连同的连拉炉数，实现二冷配水的二元化提供了条件。
【总页数】4页(P3-6)
【作者】付博;张承军;等
【作者单位】炼钢厂;炼钢厂
【正文语种】中文
【中图分类】TF7
【相关文献】
1.钢水连续测温系统的静、动态不确定度评定 [J], 张华;谢植

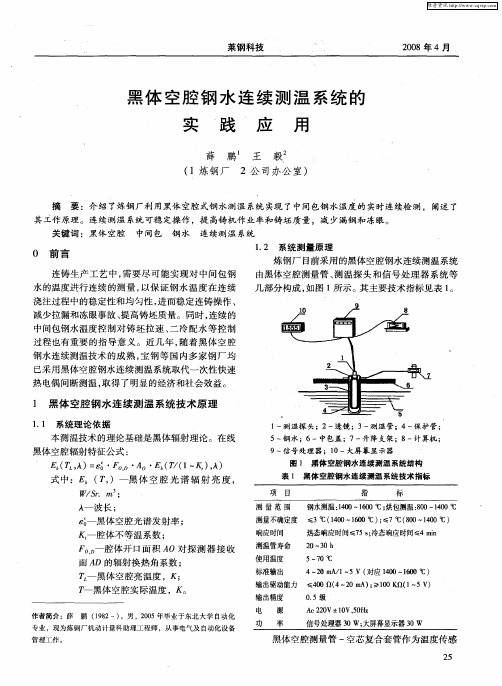

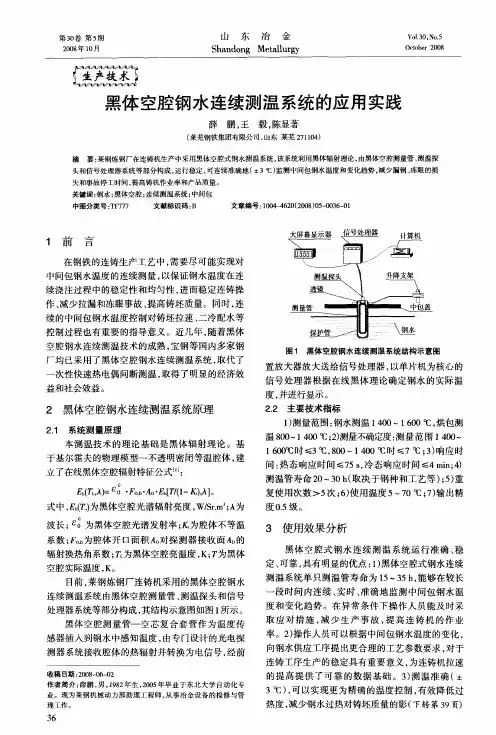

2.黑体空腔钢水连续测温系统的应用实践 [J], 薛鹏;王毅;陈显著
3.黑体空腔钢水连续测温系统的实践应用 [J], 薛鹏;王毅
4.BCT—V型钢水连续测温系统在连铸中包的应用 [J], 张秀和
5.中间包钢水连续测温系统的改进试验 [J], 王盛林
因版权原因，仅展示原文概要，查看原文内容请购买。
XXXX有限公司办公电气、电力设施远大BCT燃气中央空调运行维护工作指引20XX年9月0.一般0.1编制及批核0.2版本的更新一、电工技术运行管理制度(一)、设备缺陷管理制度1、设备的健康与完好是变配电所安全运行的物质基础。
及时发现并消除设备的缺陷是保证安全运行的重要措施，为不断提高设备的健康水平，必须建立和健全缺陷管理制度。
2、发生下列情况之一者，称为设备缺陷。
⑴设备本身零部件损坏或技术性能不良，以至威胁设备安全运行和人身安全。
⑵由于外来原因，已形成威胁设备运行的异常现象。
3、凡是已投入运行或备用的各个电压等级的电气设备（包括电气一次回路及二次回路设备、防雷装置、通讯设备、配电装置构架及房屋建筑）均属设备缺陷管理范围。
4、按对供用电安全的威胁程度分别划分Ⅰ、Ⅱ、Ⅲ类缺陷。
（Ⅰ类缺陷是紧急缺陷：可能发生人身伤亡、大面积停电、主设备损坏、或造成有政治影响的停电事故者。
Ⅱ类缺陷是重要缺陷：设备尚可继续运行，但情况严重，已影响设备安全，不能满足系统正常运行之需要，或短期内将会发生事故。
Ⅲ类缺陷为一般、情况轻微，暂时不危及安全运行。
）出现缺陷后要认真分析产生缺陷的原因，并根据性质和情况予以处理。
5、发现Ⅰ类缺陷时，应立即停电处理，同时要向单位电气负责人汇报，必要时应向供电局有关部门汇报。
6、发现Ⅱ类缺陷时，应向电气负责人汇报尽可能及时处理，如不能立即处理务必在一星期内安排计划进行处理。
如遇Ⅲ类缺陷，也应积极处理，如存在困难应向电气负责人汇报，纳入计划检修中予以消除。
7、任何缺陷发现和消除后都应及时正确地记入记录簿及运行日志中。
8、电气负责人应定期（每季度）召集有关人员开会，对设备缺陷产生的原因、发展规律最佳处理方法及预防措施等进行分析和研究，以不断提高运行管理水平。
(二)、电气设备定期试验、切换制度1、为了保证设备的完好性和备用设备在必要时能真正的起到备用作用，必须对备用以及直流电源、事故照明、消防设施、备用电源切换装置等，进行定期试验和定期切换使用。
一公司简介东北大学自动化仪器仪表中心与沈阳泰合冶金测控技术有限公司(前身为沈阳市泰合仪表有限公司长期密切合作,优势互补,主要从事钢铁生产过程参数的检测技术研究和测温仪器仪表的开发、研制和生产。
中心和公司拥有一支以博士生导师、教授、博士、硕士和高级工程师为主体的高素质、高技术、结构合理的员工队伍。
是集科、工、贸于一体的高新技术产业实体。
在科研方面,自78年起,主要从事红外辐射测温理论和技术的研究,尤其是在黑体辐射源和黑体空腔理论研究方面居世界前沿。
近年来又解决了不等温黑体空腔的理论问题。
在产品方面, 公司致力于将理论创新成果转化为技术产品, 并不断地把新技术、新材料溶于产品之中, 使产品具有优良的质量及可靠的性能。
中心和公司的主要产品有BCT 黑体空腔辐射测温仪系列产品。
这些产品主要应用在连铸中间包钢水连续测温和均热炉、加热炉、热风炉、焦化厂克劳斯炉等领域, 尤其是BCT-Ⅴ型黑体空腔钢水连续测温系统, 填补了国内空白, 跨入了国际先进行列, 多次获得行业及部委的各种奖项, 成为国内唯一一家供应连铸中间包钢水连续测温系统的企业,经过在包钢、宝钢、首钢、太钢、南钢、石钢、唐钢、湘钢、萍钢、八一、昆钢等28家钢铁企业多年的生产应用,证明了产品的可靠性和运行的稳定性,是替代快速热电偶间断测温的新技术产品。
中心和公司的研究领域还包括连铸拉速和二冷区配水优化控制系统的研究,二冷区铸坯表面温度测量和转炉连续测温与定碳的研究开发。
中心和公司注重创新、注重质量、注重信誉、注重与企业的合作。
二产品介绍(一产品原理钢水连续测温系统是“BCT型黑体空腔辐射测温仪”系列产品之一。
该产品基于国家自然科学基金项目和发明者谢植教授的博士论文《黑体辐射源理论研究》的成果,经二十多年的技术开发而研制成功的新型测温装置。
其测温原理是用黑体测温管插入到钢水中感知温度,以专门设计的测温探头接受测温管底部钢水处的温度相对应的红外辐射信号, 并将其输送到信号处理器, 以单片机为核心的信号处理器根据在线黑体理论确定钢水的实际温度。
(二产品特点1实现了中间包钢水温度的连续测量;2提高了测量的稳定性和可靠性。
由于测量位置固定,避免了人为因素带来的测量误差和消耗式热电偶的分散性误差;3系统操作简单、方便;4使用连续测温系统成本与目前间断式热电偶的实际消耗成本相近。
(三应用意义1采用该产品可实现中间包钢水温度的连续和准确测量,为连铸过程实现闭环实时控制钢水的浇铸速度、调节结晶器和二冷区的冷却强度提供了温度检测保证,从而有利于提高连铸机的产量和稳定产品质量;2主控计算机记录钢水温度连续曲线,对生产过程监控、产品质量及生产事故分析提供温度检测数据;3准确连续测量中间包钢水温度,及时掌握钢水温度的变化趋势,从而减少漏钢和冻眼次数;4以准确连续测量中间包钢水温度及掌握变化规律,可从工艺上降低中间包钢水的过热度;5必要时可监测烘包温度,十分有利于开浇,并延长中间包的使用寿命。
6操作方便,明显减轻工人的劳动强度。
实现中间包钢水温度的连续准确测量,对增加连铸产量、提高产品质量、降低耐材消耗、稳定生产,具有重要意义并可取得明显的综合效益。
三技术指标技术指标见表3-1四系统结构及功能(一系统组成钢水连续测温系统由钢水连续测温管、测温探头、信号处理器、大屏幕显示器、标准信号发生器及小屏幕显示器(用户根据需要另订等部分组成。
系统组成如图4— 1所示。
(二各部分结构及功能1 钢水连续测温管1结构钢水连续测温管由一端封闭一端开口的内外两层管套装而成,通过锥面接管与测温探头联接,根据中间包钢水深度不同,测温管长度备有多种规格。
2功能直接插入钢水内感知温度,并向开口处辐射光信号。
要求插入钢水深度≥300mm。
2测温探头1结构测温探头由光学系统、光电转换器、信号传输线及冷却风路等组成。
探头本体部与测温管锥面接管联接, 输出部通过4P 插件(分体探头为6P 插件与信号处理器联接, 本体部与输出部之间由柔性冷却风路保护的信号传输线连接,总长约5米。
4P (6P 插件的插针代号见图4-2,各插针间的电阻值见表4-1。
光学系统将测温管的光信号处理后传递给光电转换器, 再由光电转换器将光信号转换成电信号,由信号传输线输送至信号处理器。
冷却风则经过输出部快速接头及冷却风路对探头本体部进行冷却, 保证本体部环境温度不超过限定值。
3技术指标测温探头技术指标见表4-24使用方法探头本体部与测温管锥面联接,输出部与信号处理器连接即可。
3 信号处理器: 1结构信号处理器由供电系统、输入输出系统、显示系统、数据处理系统等组成,其外观及接口见图4-3,说明见表4-2。
2功能信号处理器接收由探头输入的电信号, 由单片机根据在线黑体理论计算出被测钢水温度并显示在显示屏上。
并可输出4~20mA或1~5V 标准信号进入主控室微机,便于对连铸工艺进行实时监控。
还可将温度信号通过485总线送至大屏幕显示器进行温度显示。
3技术指标4使用方法信号处理器就位后,将探头输出部从其下方的孔穿入,插入信号处理器输入插座,用夹具夹紧,连接好通风胶管即可测温。
如需观察探头环境温度,将环境温度开关13拨至右侧, 此时显示屏即显示探头环境温度值(单位为0.1℃。
若探头环境温度≥ 72℃,显示屏将交替显示钢水温度和探头环境温度, 并且报警线输出AC 220V 电源以驱动声光报警装置。
4 大屏幕显示器1结构大屏幕显示器由供电系统、通讯系统、显示系统等组成,其外观及接口见图4- 4,说明见表4-3。
2功能大屏幕显示器通过RS 485总线与信号处理器实行串行通讯,接收并显示钢水温度值。
3技术指标大屏幕显示器技术指标见表4-44使用方法大屏幕显示器就位后,将通道1、通道2分别用屏蔽线接到两台信号处理器上,并分别将两台信号处理器的KG2开关的第1位置于不同的位置上,通电后即可工作(显示两表中温度较高的值。
如有扩展设备,将扩展通道的引线接到扩展设备上即可。
(扩展设备包括小屏幕, 从机大屏幕等。
大屏幕出现交替闪烁,说明探头环境温度过高,需加大通风量。
5 标准信号发生器1结构由输入输出系统、分压系统、档位开关等组成。
其外观及接口见图4-5,说明见表4-4。
2功能向信号处理器提供7挡位标准电压信号,以校准信号处理器。
3技术指标标准电压信号转换成温度值≤ 1℃。
4使用方法将信号发生器输出插头(4P 或6P插入信号处理器输入插座内,上电后, 旋转档位开关2, 7档位显示值与标签上标准值对照即可。
如需校验发出的电信号,可用相应等级的数字万用表测量两接线柱的电压值,与标签对照。
6 小屏幕显示器(不成套供应,按需要供货1外观及接口见图4-6 ,小屏幕显示器外观及接口说明见表4-5。
五系统安装、连接(一测温管测温管利用托盘、压铁放在中包盖上,插入中间包的钢水中,或另行订购专门设计的测温管专用升降装置(俗称机械手,通常要求在中包盖上开孔,开孔要求如下(如图5— 1 :孔径Ф180— 200mm,距大包浇注口尽量远;✧测温孔中心与中包内墙壁(根部≥ 150mm;✧测温孔边沿距塞棒孔及烘包孔边沿≥ 150mm;✧测温孔上方600mm高度内无设备通过(若大包转包时通过测温孔,则要求大包臂底部距中包盖顶部距离≥ 600mm。
(二测温探头测温探头为柔性结构,无需固定安装位置,因其需连接测温管及信号处理器,而探头信号传输线长度约为4800mm,要求测温管与信号处理器的直线距离≤4000mm。
探头在出厂前已经过严格调试,内部参数匹配,现场无须调试,除防尘镜片外,其他部分切不可随意拆开,一旦拆开须返回厂家重新分度和调试。
(三信号处理器1信号处理器外形尺寸(见图5— 22信号处理器安装两台信号处理器分别安装在两台中包车上安全、可靠的位置,距测温孔距离≤ 4米,可随中包车移动。
分别与每台信号处理器连接的有:✧电源AC 220V、50Hz 、30W ,要求电缆线为250V 、1.5mm2×2;✧输出至计算机标准信号,要求屏蔽电缆线为1.0mm2×2;✧输出至大屏幕串行脉冲信号,要求屏蔽电缆线为1.0mm2×2;✧冷却风源要求压力≥ 0.4MPa,流量≥15m3/h,纯净N2或无油无水压缩空气;通风管Ф内= 8mm。
标准信号出厂预设置为4~20mA 电流输出。
若需要1~5V 输出,可按以下方法设置并进行简单调整即可:✧4~20mA 输出,设置KG 3=0001✧1~5V 输出,设置KG 3=0011输出调整步骤:1置KG 1=01000000,显示400,调BW 2使输出信号为4mA 或1V ;2置KG 1=01001111,显示2000,调BW 3使输出信号为20mA或5V ;3反复①、②,使①、②同时满足;4输出调整结束后,将KG 1置00000000。
注:0001等对应拨码开关顺序为4321,见主板示意图5-3。
(四大屏幕显示器1 大屏幕显示器安装安装固定在各岗位都便于观察的醒目位置,与其连接的有:✧电源50Hz 、220V 、30W ,要求电缆线为250V 、1.5mm2×2; 11两台信号处理器的信号输入线。
2 大屏幕显示器外形尺寸外形尺寸见图5-4。
(五系统接口连接系统接口连接见图5-5。
1 检查✧信号处理器、大屏幕显示器安装就位,固定牢固;✧电源、冷却风源已接入系统;✧所有接口的信号线、通讯线已妥善连接(注:两台信号处理器的KG 2开关的第一档置于不同位置。
2 探头与信号处理器联接将探头输出部从信号处理器下方的孔穿过,插入信号处理器输入插座, 用夹具夹紧,用胶管连接好通风管路,探头本体部及通风管盘绕在探头安置架上,待用。
3 通电打开信号处理器及大屏幕显示器的电源开关,显示值应为0。
(二操作1将托盘放在测温管安放架上。
2除去测温管外包装,装入托盘中,压好压铁,盖上防尘帽。
3开浇前30~90min ,用天车将托盘连同测温管吊起,放入中包测温孔中,13大火烘烤(如果测温管不能在中包内烘烤,则将测温管放在测温管安放架上,在开浇前30~90min 用煤气火烘烤,中包注入钢水前,用天车将托盘连同预热好的测温管吊起,放入中包测温孔中。
4 开浇5分钟左右,取下测温管防尘帽,拧下测温探头防尘帽,将测温探头插在测温管上,打开冷却风源。
5检查测温探头环境温度,通过调整冷却气体压力的方式,将环境温度控制在25.5℃~60℃之间,最高不超过70℃。
6一个浇次结束后,关闭冷却气源,拔下测温探头,盖上测温管防尘帽。
7测温探头拧上防尘盖,盘在测温探头安置架上。
用天车吊出测温管,放在测温管安放架上(连浇时可将吊出的测温管直接放入另一个中包的测温孔中。
(三注意事项注意事项见表6-1。
七维护、检查(一日常维护主要为防尘镜片的清洁1 探头防尘镜片结构探头防尘镜片结构示意见图7-1。
