最新电气及其自动化专升本模拟电子技术试题10

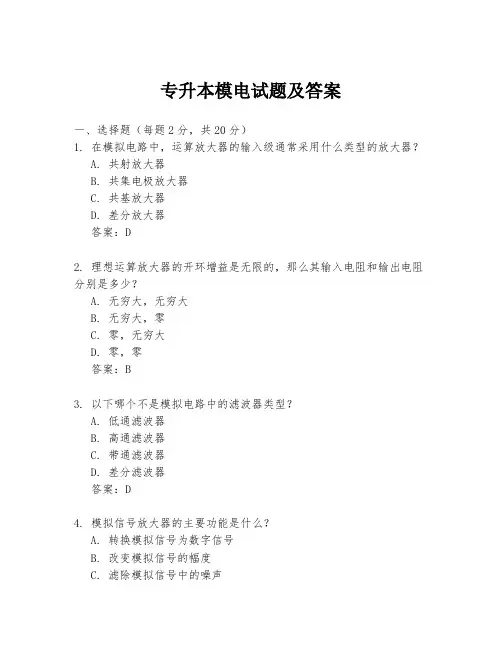

专升本模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的输入级通常采用什么类型的放大器？A. 共射放大器B. 共集电极放大器C. 共基放大器D. 差分放大器答案：D2. 理想运算放大器的开环增益是无限的，那么其输入电阻和输出电阻分别是多少？A. 无穷大，无穷大B. 无穷大，零C. 零，无穷大D. 零，零答案：B3. 以下哪个不是模拟电路中的滤波器类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 差分滤波器答案：D4. 模拟信号放大器的主要功能是什么？A. 转换模拟信号为数字信号B. 改变模拟信号的幅度C. 滤除模拟信号中的噪声D. 以上都是答案：B5. 什么是反馈？A. 信号源与放大器之间的连接B. 放大器输出端与输入端之间的连接C. 放大器输入端与输出端之间的连接D. 以上都不是答案：B6. 以下哪个是模拟电路中的非线性元件？A. 电阻B. 电容C. 二极管D. 电感答案：C7. 什么是模拟信号？A. 离散时间信号B. 连续时间信号C. 数字信号D. 脉冲信号答案：B8. 模拟电路中，放大倍数与输入信号频率无关的放大器是？A. 低频放大器B. 高频放大器C. 宽带放大器D. 窄带放大器答案：C9. 模拟电路中，信号的放大是通过什么实现的？A. 电阻B. 电容C. 晶体管D. 电感答案：C10. 什么是负反馈？A. 反馈信号与输入信号相位相反B. 反馈信号与输入信号相位相同C. 反馈信号与输出信号相位相反D. 反馈信号与输出信号相位相同答案：A二、填空题（每空2分，共20分）1. 运算放大器的开环增益非常大，通常可以达到_______。

答案：10^6至10^152. 理想运算放大器的输入端具有_______输入电阻和_______输出电阻。

答案：无穷大，零3. 模拟电路中的放大器可以分为_______放大器和_______放大器。

答案：线性，非线性4. 反馈可以分为_______反馈和_______反馈。

专升本电气测试题及答案一、单项选择题（每题2分，共20分）1. 电流的单位是（）。

A. 牛顿B. 伏特C. 安培D. 瓦特答案：C2. 以下哪个不是电路的三种基本元件？（）。

A. 电阻B. 电容C. 电感D. 电池答案：D3. 在交流电路中，电流与电压的相位差为90度的元件是（）。

A. 电阻B. 电容C. 电感D. 二极管答案：B4. 电路中电流的参考方向与实际方向相反时，电流的值为（）。

A. 正B. 负C. 零D. 无法确定答案：B5. 欧姆定律表明，电压与电流之间的关系是（）。

A. 电压与电流成正比B. 电压与电流成反比C. 电压与电流无关D. 电压与电流的乘积为常数答案：A6. 以下哪个公式表示的是功率？（）。

A. P = IVB. P = V^2/RC. P = I^2RD. P = V/I答案：A7. 电流的单位换算中，1安培等于多少毫安？（）。

A. 10B. 100C. 1000D. 10000答案：C8. 以下哪个选项不是电磁波的特性？（）。

A. 传播速度B. 波长C. 频率D. 质量答案：D9. 电磁感应定律是由哪位科学家提出的？（）。

A. 牛顿B. 法拉第C. 欧姆D. 安培答案：B10. 在电路中，电压源与电流源不能（）。

A. 并联B. 串联C. 单独使用D. 同时使用答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是电路的基本定律？（）。

A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 牛顿定律答案：A, B, C2. 以下哪些元件可以储存能量？（）。

A. 电阻B. 电容C. 电感D. 二极管答案：B, C3. 以下哪些是直流电路的特点？（）。

A. 电流方向不变B. 电流方向周期性变化C. 电压大小不变D. 电压大小周期性变化答案：A, C4. 在电路分析中，以下哪些方法可以用于求解电路？（）。

A. 节点分析法B. 回路分析法C. 叠加定理D. 戴维南定理答案：A, B, C, D5. 以下哪些是电磁波的应用？（）。

专升本电工电子试题及答案一、单项选择题（每题2分，共20分）1. 电路中电压与电流的关系可以用下列哪一条定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 在一个纯电阻电路中，功率P与电阻R和电流I的关系是？A. P = I^2RB. P = IRC. P = R/ID. P = I/R答案：A3. 一个电容器的电容C为10μF，当电压U变化10V时，通过电容器的电荷Q是多少？A. 0.1CB. 1CC. 10CD. 100C答案：B4. 三相交流电的相位差是多少度？A. 30度B. 45度C. 60度D. 120度答案：D5. 一个电路中包含一个电阻R1和一个电感L，当电流增加时，电感L 将如何影响电路？A. 增大电流B. 减小电流C. 阻碍电流的变化D. 没有影响答案：C6. 变压器的变比与什么有关？A. 线圈的匝数比B. 线圈的材料C. 线圈的长度D. 线圈的宽度答案：A7. 稳压二极管的稳压值是由什么决定的？A. 温度B. 电流C. 电压D. 材料答案：D8. 在数字电路中，逻辑与门的输出为高电平的条件是什么？A. 所有输入都是高电平B. 至少有一个输入是高电平C. 所有输入都是低电平D. 至少有一个输入是低电平答案：A9. 一个正弦波信号的频率为50Hz，其周期是多少秒？A. 0.01秒B. 0.02秒C. 0.1秒D. 1秒答案：B10. 一个电路中包含一个电阻R和一个电容C，当电源突然接通时，电路中的电流将如何变化？A. 立即达到最大值B. 逐渐增加至最大值C. 逐渐减小至零D. 保持不变答案：B二、多项选择题（每题3分，共15分）11. 以下哪些元件可以储存能量？A. 电阻B. 电容C. 电感D. 二极管答案：B, C12. 以下哪些是数字电路的基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：A, B, C, D13. 在模拟电路中，运算放大器可以用于以下哪些功能？A. 放大B. 滤波C. 比较D. 整流答案：A, B, C14. 下列哪些是数字电路中常见的存储元件？A. 触发器B. 寄存器C. 计数器D. 译码器答案：A, B, C15. 以下哪些因素会影响电容器的电容值？A. 电容器的两极板面积B. 电容器两极板间的距离C. 电容器两极板间的介质D. 电容器的电压答案：A, B, C三、判断题（每题1分，共10分）16. 电感器在直流电路中相当于短路。

专升本模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，通常用来放大信号的元件是：A. 电阻B. 电容C. 电感D. 二极管答案：D2. 下列哪个不是运算放大器的基本应用？A. 放大器B. 滤波器C. 振荡器D. 整流器答案：D3. 理想运算放大器的输入电阻是：A. 有限值B. 无穷大C. 零D. 非线性答案：B4. 在模拟电路中，信号的频率响应通常用以下哪种曲线表示？A. 波特图B. 奈奎斯特图C. 相位图D. 频率响应图答案：A5. 模拟信号的调制过程不包括以下哪一步？A. 载波生成B. 信号放大C. 信号与载波的乘法D. 信号解调答案：D6. 以下哪个元件不适用于模拟信号的整流？A. 二极管B. 晶体管C. 运算放大器D. 电容答案：C7. 在模拟电路设计中，通常用来隔离不同电路部分的元件是：A. 电阻B. 电容C. 电感D. 运算放大器答案：B8. 模拟电路中的反馈通常分为：A. 正反馈和负反馈B. 直流反馈和交流反馈C. 电压反馈和电流反馈D. 以上都是答案：D9. 模拟电路中的噪声通常来源于：A. 电源B. 环境C. 元件D. 以上都是答案：D10. 模拟电路中，信号的放大倍数通常由以下哪个参数决定？A. 电阻值B. 电容值C. 电感值D. 以上都不是答案：A二、填空题（每题2分，共20分）1. 运算放大器的输出电压与输入电压之间的关系可以用公式________表示。

答案：Vout = A * (V+ - V-)2. 在模拟电路中，为了减少噪声，通常采用________技术。

答案：屏蔽3. 模拟信号的调制过程包括载波生成、信号放大和________。

答案：信号与载波的乘法4. 理想运算放大器的带宽是________。

答案：无穷大5. 在模拟电路中，信号的衰减可以通过________来实现。

答案：电阻6. 模拟电路中的正反馈通常用于实现________。

答案：振荡器7. 模拟信号的整流通常使用________。

专升本《模拟电子技术》一、（共61题,共150分）1. 当PN给外加正向电压时，扩散电流漂移电流。

此时耗尽层 ( )。

（2分）A.大于变宽。

B.小于变窄。

C.等于不变。

D.大于变窄。

标准答案：D2. 场效应管电流完全由组成，而晶体管的电流由组成。

因此，场效应管电流受温度的影响比晶体管（）。

（2分）A.多子少子大。

B.多子两种载流子小。

C.少子多子小。

D.多子多子差不多。

标准答案：B3. 图示的共射极放大电路不能对交流信号放大的根本原因是:（）。

（2分）A.交流信号不能输入。

B.没有交流信号输出。

C.没有合适的静态工作点。

D.发射结和集电结的偏置不正确。

标准答案：B4. 当某电路要求输出信号的频率不高于420Hz，可采用（）的方式实现。

（2分）A.高通滤波器B.带阻滤波器C.带通滤波器D.低通滤波器标准答案：D5. NPN型和PNP型晶体管的区别是 ( )。

（2分）A.由两种不同材料的硅和锗制成。

B.掺入的杂质元素不同。

区和N区的位置不同。

D.载流子的浓度不同。

标准答案：C6. 某NPN型硅管，当其工作在放大状态时，电路中的三个电极电位应为下列哪组数据（）（2分）=，U2=， U3=12V。

=3V，U2=， U3=12V。

=6V，U2=，U3=12V。

=6V，U2=，U3=12V。

标准答案：A7. 图示的电路中，稳压管的反向击穿电压分别为6V和7V，正向导通电压均为，则输出电压为：（）。

（2分）标准答案：D8. 如图所示的静态工作点及其放大电路，当输入的正弦信号逐渐增加时，放大电路的工作情况是：（）。

（2分）A.先出现截止失真，为避免上述现象的发生，应减小偏置电阻R b。

B.先出现截止失真，为避免上述现象的发生，应增大偏置电阻R b。

C.先出现饱和失真，为避免上述现象的发生，应减小偏置电阻R b。

D.先出现饱和失真，为避免上述现象的发生，应增大偏置电阻R b。

标准答案：A9. 下列电路中能正常放大的是：( )。

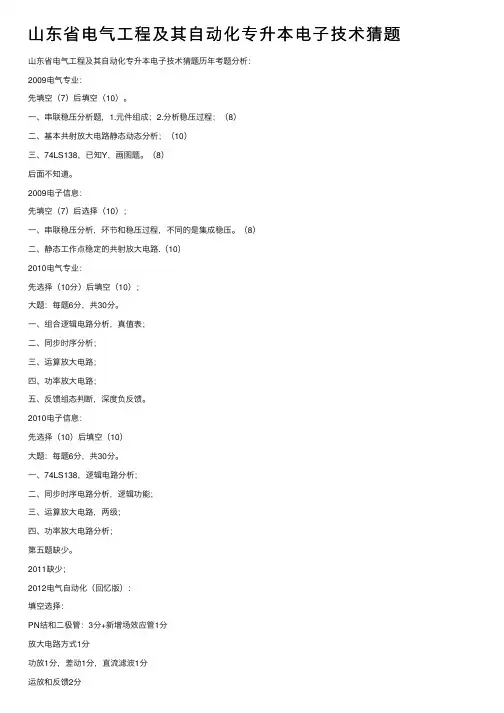

⼭东省电⽓⼯程及其⾃动化专升本电⼦技术猜题⼭东省电⽓⼯程及其⾃动化专升本电⼦技术猜题历年考题分析：2009电⽓专业：先填空（7）后填空（10）。

⼀、串联稳压分析题，1.元件组成；2.分析稳压过程；（8）⼆、基本共射放⼤电路静态动态分析；（10）三、74LS138，已知Y，画图题。

（8）后⾯不知道。

2009电⼦信息：先填空（7）后选择（10）；⼀、串联稳压分析，环节和稳压过程，不同的是集成稳压。

（8）⼆、静态⼯作点稳定的共射放⼤电路.（10）2010电⽓专业：先选择（10分）后填空（10）；⼤题：每题6分，共30分。

⼀、组合逻辑电路分析，真值表；⼆、同步时序分析；三、运算放⼤电路；四、功率放⼤电路；五、反馈组态判断，深度负反馈。

2010电⼦信息：先选择（10）后填空（10）⼤题：每题6分，共30分。

⼀、74LS138，逻辑电路分析；⼆、同步时序电路分析，逻辑功能；三、运算放⼤电路，两级；四、功率放⼤电路分析；第五题缺少。

2011缺少；2012电⽓⾃动化（回忆版）：填空选择：PN结和⼆极管：3分+新增场效应管1分放⼤电路⽅式1分功放1分，差动1分，直流滤波1分运放和反馈2分逻辑和数制4分，门电路4分时序2分2013年⼤题猜题：⼀、74LS138，已知Y （两个），画图题。

⼆、单管稳压电路，给框图，画电路。

三、时序逻辑电路分析，（两⽚），判断能否⾃启动；四、两个基本电路的放⼤倍数（反⽐例，加减）；五、判断反馈组态，放⼤倍数。

电⼦技术⼤题：模电部分两个题：⼀、共射放⼤电路的求解：（可能性很⼤）2、已知电⼒如图⽰：Vcc=12V ，RB=300K Ω，RE=RL=2K Ω，Rs=500Ω， UBE Q ≈0，C1=C2=30uF ，rbe=1.5K ，β=100，Us=10sinwt mV 求：① ICQ ② UCEQ ③ Au （取⼩数点后2位）④ Ri ⑤ R0（10分）请分析温度升⾼后，静态⼯作点的稳定过程。

电气专升本考试题库及答案一、单选题1. 电流通过导体时，导体对电流的阻碍作用称为（）。

A. 电阻B. 电感C. 电容D. 电流答案：A2. 电路中两点间的电压是指（）。

A. 这两点间的电势差B. 这两点间的电流C. 这两点间的电阻D. 这两点间的电功率答案：A3. 欧姆定律描述的是（）之间的关系。

A. 电压、电流和电阻B. 电压、电流和电感C. 电压、电流和电容D. 电压、电阻和电功率答案：A4. 电容器的单位是（）。

A. 欧姆B. 法拉C. 亨利D. 西门子答案：B5. 交流电路中，电流的有效值是指（）。

A. 最大值B. 平均值C. 瞬时值D. 有效值答案：D二、多选题6. 以下哪些是直流电路的基本组成部分？（）A. 电源B. 负载C. 导线D. 电容器答案：ABC7. 以下哪些元件可以存储电能？（）A. 电容器B. 电感器C. 电阻器D. 二极管答案：AB8. 以下哪些是电磁感应定律的表述？（）A. 变化的磁场产生电场B. 变化的电场产生磁场C. 恒定的磁场产生电场D. 恒定的电场产生磁场答案：AB9. 在三相电路中，以下哪些是正确的？（）A. 三相电路可以是星形接法B. 三相电路可以是三角形接法C. 三相电路的三个相位电压相等D. 三相电路的三个相位电流相等答案：ABC10. 以下哪些是电气安全的基本要求？（）A. 绝缘B. 接地C. 过载保护D. 短路保护答案：ABCD三、判断题11. 电流的参考方向可以任意选择，但必须在电路分析前确定。

（对/错）答案：对12. 电感器在直流电路中相当于短路。

（对/错）答案：错13. 电容器在交流电路中相当于开路。

（对/错）答案：错14. 欧姆定律适用于交流电路和直流电路。

（对/错）答案：对15. 电功率的单位是瓦特，符号为W。

（对/错）答案：对四、填空题16. 电路中两点间的电压差称为________。

答案：电势差17. 在电路中，电阻的单位是________。

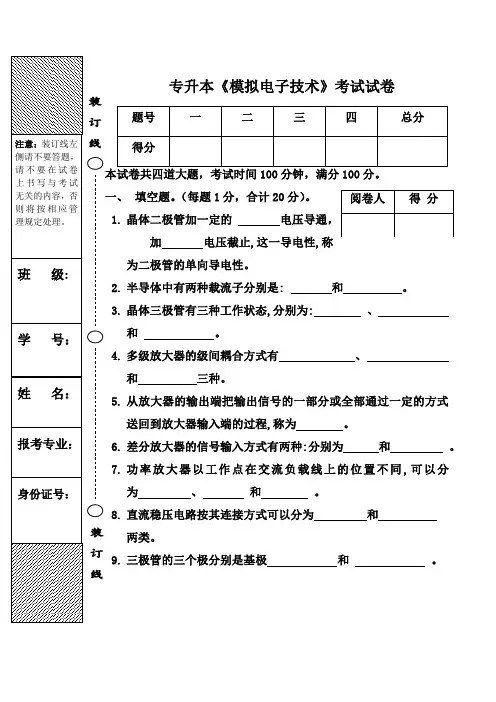

专升本《模拟电子技术》考试试卷一、 填空题。

（每题1分，合计20分）。

1. 晶体二极管加一定的电压导通，加 电压截止,这一导电性,称为二极管的单向导电性。

2. 半导体中有两种载流子分别是: 和 。

3. 晶体三极管有三种工作状态,分别为: 、和 。

4. 多级放大器的级间耦合方式有 、 和 三种。

5. 从放大器的输出端把输出信号的一部分或全部通过一定的方式送回到放大器输入端的过程,称为 。

6. 差分放大器的信号输入方式有两种:分别为 和 。

7. 功率放大器以工作点在交流负载线上的位置不同,可以分为 、 和 。

8. 直流稳压电路按其连接方式可以分为 和 两类。

9. 三极管的三个极分别是基极 和 。

二、判断题。

（每题2分，合计20分）。

1.P 型半导体中多数载流子是电子。

（ ）2.电压增益是指放大器输入电压与输出电压之比。

( )3.放大器级数越多,输出零点漂移越严重。

( )4.放大器只要满足相位平衡条件或振幅平衡条件之一便能产生自激震荡。

( )5.带有放大环节的串联型晶体管稳压电路一般由采样电路,基准电压,比较放大电路和调整元件四个部分组成。

( )6.集成电路大都采用直接耦合电路。

( )7.放大器的静态工作点一经设定后，不会受外界因素的影响。

（ ）8.晶体三极管由两个距离很近的PN 结组成，所以可以用两个二极管代替。

（ ） 9.二极管的正向导通电阻值较小，反向截止电阻值较大。

（ ）10.差分放大器中若注意选择元件，使电路尽可能对称，可以减少零点漂移。

（ ） 二、选择题。

（每题3分，合计30分）。

1. 当二极管两端正向偏压大于 电压时,二极管才能导通。

A. 击穿B.饱和C.门坎2.二极管两端的反向偏压增高时,在达到 电压以前,通过的电流很小。

A. 击穿 B.最大 C.短路3.三极管的发射结处于反偏或者两端电压为零时,三极管处于 状态。

A.饱和B.截止C.放大4.一般情况下，用于放大大信号放大器一般是是 放大器。

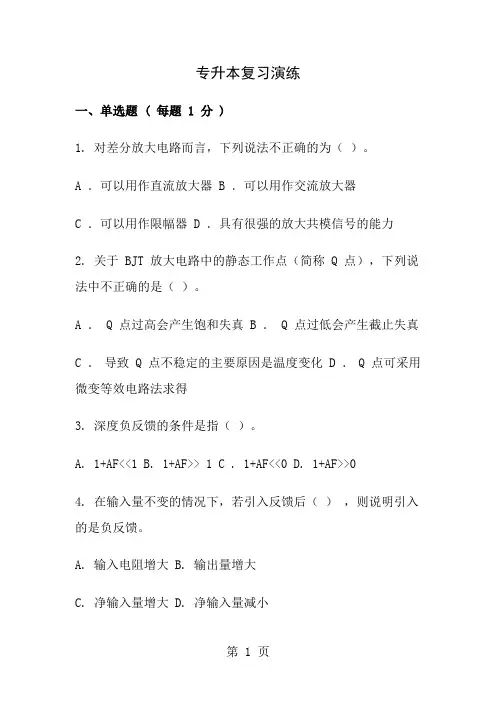

专升本复习演练一、单选题 ( 每题 1 分 )1. 对差分放大电路而言，下列说法不正确的为（）。

A ．可以用作直流放大器B ．可以用作交流放大器C ．可以用作限幅器D ．具有很强的放大共模信号的能力2. 关于 BJT 放大电路中的静态工作点（简称 Q 点），下列说法中不正确的是（）。

A ． Q 点过高会产生饱和失真B ． Q 点过低会产生截止失真C ．导致 Q 点不稳定的主要原因是温度变化D ． Q 点可采用微变等效电路法求得3. 深度负反馈的条件是指（）。

A. 1+AF<<1B. 1+AF>> 1 C . 1+AF<<0 D. 1+AF>>04. 在输入量不变的情况下，若引入反馈后（），则说明引入的是负反馈。

A. 输入电阻增大B. 输出量增大C. 净输入量增大D. 净输入量减小5. 硅管正偏导通时，其管压降约为（）。

A 0.1VB 0.2VC 0.5VD 0.7V6. 交越失真是（）A ．饱和失真B ．频率失真C ．线性失真D ．非线性失真7. 图示电路中，欲提高放大电路的电压放大倍数，可以（）。

A. 减小 RcB. 减小 R LC. 增大 R ED. 增大 R B28. 已知两共射极放大电路空载时电压放大倍数绝对值分别为 A 和 A ，若将它们接成两级放大电路，则其放大倍数绝对值（）。

A. A AB. A +AC. 大于 A AD. 小于 A A9. 设计一个两级放大电路，要求输入电阻为 1k Ω至 2k Ω，电压放大倍数大于 2000 ，第一级和第二级应分别采用。

A. 共射电路、共射电路B. 共源电路、共集电路C. 共基电路、共漏电路D. 共源电路、共射电路10. 某集成运放频率特性如图所示，则用于放大 100kHz 信号时能达到的最高电压放大倍数为（）。

A. 10B. 5000000 C . 50 D. 无法确定1. 二极管在工作频率大于最高工作频率 f M 时会损坏。

专升本电工电子作业练习题(附答案)电工电子技术作业题一、 填空题1、电路如图1所示，U= 伏。

答案：5V hh2、电路如图2所示，当开关K 打开时，V A = V ，V B = V ，U AB = V ； 当开关K 闭合时，V A = V ，V B = V ，U AB = V 。

答案：当开关K 打开时，V A = 10 V ，V B = 0 V ，UAB = 10 V ； 当开关K 闭合时，V A = 10 V ，V B = 4 V ，U AB = 6 V 。

3、电路图3的电流I= 安，U A = 伏，U B = 伏；U C = 伏，U BC = 伏。

答案：I= 0.001 安，U A = 5 伏，U B = 2 伏；U C = 0 伏，U BC = 2 伏。

4、如图4所示电路，则B 、C 间的等效电阻R BC = ，A 、C 间的等效电R AC = 若在A 、C 间加10V 的电压时，则图中电流I= A 。

答案：R BC = 4Ω，R AC = 10Ω，I= 1 A 。

5、如图5为一实际的电压源，若将它转换为电流源，则电流源的I S = A ，R 0= Ω。

答案：I S = 10 A ，R 0= 0.5 Ω。

6、如图6所示图中，若U=10V ，I=2A ，则元件A 的功率P A = W ，此元件是（吸收或输出）功率；元件B 的功率P B = W ，此元件是 （吸收或输出）功率。

答案：P A = 20 W ，此元件是 吸收 （吸收或输出）功率；元件B 的功率P B = -20 W ，此元件是 输出 （吸收或输出）功率。

7、如图7答案：I 3= 0.29 A8、把一只110V、9W的指示灯接在380V的电源上，应串联欧的电阻，串接电阻的功率为 W。

答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W。

9、有只额定值分别为40Ω、10W的电阻，其额定电流为 A，额定电压为V。

答案：额定电流为 0.707 A，额定电压为 20 V。

专升本电气考试题及答案一、选择题（每题2分，共20分）1. 电气工程中，电流的单位是：A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 在三相交流电中，相位差为：A. 30度B. 60度C. 90度D. 120度答案：D3. 以下哪个是直流电的特点：A. 电流方向不变B. 电流方向周期性变化C. 电压大小不变D. 电压大小周期性变化答案：A4. 电路中，电阻的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：A5. 电气设备中的绝缘材料主要作用是：A. 导电B. 绝缘C. 散热D. 储存能量答案：B6. 交流电的频率是指：A. 电流方向变化的次数B. 电流大小变化的次数C. 电压方向变化的次数D. 电压大小变化的次数答案：A7. 变压器的工作原理是：A. 电磁感应B. 电磁转换C. 电磁放大D. 电磁共振答案：A8. 以下哪个不是电气安全措施：A. 使用绝缘工具B. 定期检查电气设备C. 随意触摸带电设备D. 穿戴防护服答案：C9. 电气线路中，断路器的作用是：A. 连接电路B. 保护电路C. 调节电压D. 储存能量答案：B10. 以下哪个是电磁波的传播方式：A. 直线传播B. 反射传播C. 折射传播D. 所有选项答案：D二、填空题（每题2分，共20分）1. 欧姆定律的公式是__________。

答案：V=IR2. 电流的三种效应分别是__________。

答案：热效应、磁效应、化学效应3. 电气设备中，__________是防止电流过大而造成设备损坏的保护元件。

答案：熔断器4. 交流电的瞬时值表达式为__________。

答案：i=Im*sin(ωt+φ)5. 电气设备中，__________是用于控制电路通断的开关。

答案：接触器6. 电气设备中，__________是用于测量电流的仪器。

答案：电流表7. 在电路中，__________是用于改变电压的设备。

答案：变压器8. 电气设备中，__________是用于测量电压的仪器。

《模拟电子技术》复习题（专升本）一、填空题1、P型半导体中的多数载流子是。

2、三极管放大电路共有三种组态分别是, 和共基极放大电路。

3、在NPN型单管共射放大电路中，静态工作点过高容易产生失真。

4、三极管工作在放大状态必须满足的外部条件为正偏，反偏。

5、在杂质半导体中，多数载流子的浓度主要取决于。

6、双极型晶体管为型控制器件，而场效应管为型控制器件。

7、电流负反馈使输出电阻增大，稳定的输出量是。

8、半导体材料含有两种载流子，分别为和自由电子。

9、在NPN型单管共射放大电路中，静态工作点过低容易产生失真。

10、三极管工作在放大状态必须满足的内部条件为薄且较低。

11、工作在放大区的某三极管，如果当IB从12uA增大到22uA时，IC从1mA变到2mA,那麽它的B值约为。

12、在杂质半导体中，少数载流子的浓度主要取决于。

13、外加反向电压时，PN结的空间电荷区会。

14、差动放大电路理想状况下要求两边完全对称，因为差动放大电路对称性愈好，对零漂抑制效果越。

15、振荡电路的平衡条件为，正反馈才能保证振荡电路相位平衡条件。

16、半波整流电路电阻负载时，理想二极管承受的最高反压是。

二、选择题1、一个平衡PN结，用导线将P区和N区连起来，而导线中（）。

A 有微弱电流B 无电流C 有瞬间微弱电流D 有瞬间强电流2、晶体管在大电流工作时，随Ic的增加B值将（）。

A 增加B 下降C 无规律变D 不变3、关于理想运算放大器的错误叙述是（）。

A 输入阻抗为零，输出阻抗也为零B 输入信号为零时，输出处于零电位C 频带宽度从零到无穷大D 开环电压放大倍数无穷大4、在放大电路中，测得某三极管的三个电极的静态电位分别为0V,—10V,—9.3V,则此三极管是（）。

A NPN型硅管B NPN型锗管C PNP型硅管D PNP型锗管5、放大电路产生零点漂移的主要原因是（）。

A 环境温度变化引起参数变化B 增益太大C 采取了直接耦合方式D 外界干扰6、当温度升高时，二极管反向饱和电流将（ ）。

专升本电工电子试题及答案一、选择题1. 下列哪个元件不属于半导体元件？A. 二极管B. 可变电容器C. 可控硅D. 场效应管2. 双极型晶体管的极性是指：A. 集电极和发射极的极性B. 集电极和基极的极性C. 导通区和截止区的极性D. 错极和右极的极性3. 三极型晶体管一般用于：A. 放大电路B. 滤波电路C. 比较电路D. 騒扰电路4. 以下哪个元器件是短时间存储数据备份电源？A. 蓄电池B. 电位器C. 按钮开关D. 电容器5. 以下哪个元件不能用于电流控制？A. 电阻器B. 电感器C. 电容器D. 二极管6. 集成电路(IC)的主要特点是：A. 高集成度B. 低功耗C. 小体积D. 超高频二、判断题判断下列说法的正误，并将正确答案填入括号内。

1. 可控硅属于半导体元件。

( )2. PNP型晶体管的基区为N型，发射区为P型。

( )3. 计时器是利用电容器充放电的原理工作。

( )4. 电位器可以实现电流调节。

( )5. 集成电路的特点之一是高耗电。

（）三、填空题根据题目要求，写出对应的答案。

1. 电流的基本单位是_____________。

2. 三角洲连接可用于_________________电路。

3. D/A转换器的功能是将数字信号转换为___________________信号。

4. 诺基亚手机充电器输出电压为___________________。

5. 隔离变压器可以用于隔离___________________。

四、计算题根据题目给出的条件，进行相应的计算。

1. 一个电阻为250欧姆的电路中，通过的电流为1.5A，求该电路的电压。

2. 一个电容器的电容为100μF，充电电压为12V，求充电过程中所需的时间。

3. 一个电路中，两个电阻分别为100欧姆和200欧姆，串联连接，通过的总电流为3A，求供电电压。

4. 一个二极管前向电流为50mA，正向压降为0.7V，求通过二极管的功率损耗。

5. 一个电感器的电感为500mH，通过的电流为2A，求其储能。

专升本《模拟电子技术》模拟题试卷一. 〔共48题,共150分〕1. 直接耦合放大电路存在零点漂移的原因是< >. 〔2分〕A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.晶体管结电容不确定性★检查答案标准答案：C2. 稳压二极管的有效工作区是< >. 〔2分〕A.正向导通区B.反向击穿区C.反向截止区D.死区★检查答案标准答案：B3. 如果在PNP型三极管放大电路中测得发射结为正向偏置,集电结也为正向偏置,如此此管的工作状态为< >. 〔2分〕A.放大状态B.微导通状态C.截止状态D.饱和状态★检查答案标准答案：D4. 集成放大电路采用直接耦合方式的原因是< >. 〔2分〕A.便于设计B.放大交流信号C.不易制作大容量电容D.不易制作大阻值的电阻★检查答案标准答案：C5. 用恒流源取代长尾式差动放大电路中的发射极电阻,将使单端电路的< >. 〔2分〕A.抑制共模信号能力增强B.差模放大倍数数值增大C.差模输入电阻增大D.差模输出电阻增大★检查答案标准答案：A6. 半导体中PN结的形成主要是由于〔〕生产的. 〔2分〕A.N区自由电子向P区的扩散运动B.N区自由电子向P区的漂移运动C.P区自由电子向N区的扩散运动D.P区自由电子向N区的漂移运动★检查答案标准答案：A7. 理想的功率放大电路应工作于< >状态. 〔2分〕A.甲类互补B.乙类互补C.甲乙类互补D.丙类互补★检查答案标准答案：C8. NPN共射电路的Q点设置在接近于< >处将产生顶部失真. 〔2分〕A.截止区B.饱和区C.击穿区D.放大区★检查答案标准答案：A9. 当有用信号的频率介于1500Hz与2000Hz之间时,应采用的最优滤波电路是< >. 〔2分〕A.低通B.高通C.带通D.带阻★检查答案标准答案：C10. 差动放大电路的特点是抑制< >信号,放大< >信号. 〔2分〕A.共模共模B.共模差模C.差模差模D.差模共模★检查答案标准答案：B11. 利用两只NPN型管构成的复合管只能等效为NPN型管. 〔2分〕错误正确★检查答案标准答案：正确12. 未加外部电压时,PN结中电流从P区流向N区. 〔2分〕错误正确★检查答案标准答案：错误13. 集成运放在开环情况下一定工作在非线性区. 〔2分〕错误正确★检查答案标准答案：正确14. 只要引入正反应,电路就会产生正弦波振荡. 〔2分〕错误正确★检查答案标准答案：错误15. 直流稳压电源中的滤波电路是低通滤波电路. 〔2分〕错误正确★检查答案标准答案：正确16. 电路如图<a>所示,图<b>是晶体管的输出特性,静态时.利用图解法分别求出和时的静态工作点和最大不失真输出电压〔有效值〕. <a> <b> 〔20分〕★检查答案标准答案：空载时:；最大不失真输出电压峰值约为5.3V,有效值约为3.75V.带载时:；最大不失真输出电压峰值约为2.3V,有效值约为1.63V.如以下图.17. 稳压二极管是一个可逆击穿二极管,稳压时工作在_______状态. 〔2分〕B.反偏C.大于D.小于★检查答案标准答案：B18. 用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V,如此三个电极分别是______. 〔2分〕A.〔B、C、E〕B.〔C、B、E〕C.〔E、C、B〕D.〔B、E、C〕★检查答案标准答案：C19. 振荡器的输出信号最初由_______而来的. 〔2分〕A.干扰或噪声B.根本放大器C.选频网络D.反应环节★检查答案标准答案：A20. 当共射极放大电路的交流输出信号波形的上半周出现失真时,称之为______. 〔2分〕A.饱和失真B.过调失真C.交越失真D.截止失真★检查答案标准答案：D21. 差分放大电路是为了______而设置的. 〔2分〕A.稳定B.放大信号C.抑制零点漂移D.增大Ri★检查答案标准答案：C22. 共集电极放大电路的反应组态是_____负反应. 〔2分〕A.电压串联B.电流串联负C.电压并联D.电流并联★检查答案标准答案：A23. 差分放大电路上的直流电流近似等于单管集电极电流的___倍. 〔2分〕B.1C.2D.3★检查答案标准答案：C24. 为了使放大器带负载能力强,一般引入_________负反应. 〔2分〕A.电压B.电流D.并联★检查答案标准答案：A25. 分析线性运算放大器电路的两个依据是_________. 〔2分〕A.见图B.见图C.见图D.见图★检查答案标准答案：B26. 单相桥式整流电容滤波电路输出电压平均值Uo为变压器次级端电压U2z的_________倍. 〔2分〕★检查答案标准答案：B27. P型杂质半导体中,空穴为载流子,自由电子为载流子. 〔2分〕★检查答案标准答案：1. 多数; 2. 少数;28. PN结的P区接高电位,N区接低电位称为反之称为. 〔2分〕★检查答案标准答案：1. 正偏; 2. 反偏;29. 由漂移形成的电流是反向电流,它由流子形成,其大小决定于,与外电场的大小. 〔2分〕★检查答案标准答案：1. 少数; 2. 温度; 3. 无关;30. 稳压二极管工作时是处于偏置状态,而二极管导通时是处于偏置状态. 〔2分〕★检查答案标准答案：1. 反向; 2. 正向;31. 晶体三极管的集电极电流Ic是基极电流Ib的倍,所以它是控制元件. 〔2分〕★检查答案标准答案：1. ; 2. 电流;32. 某放大电路如以下图.各三极管的 1>简要说明各三极管的作用； 2>计算电路的电压增益〔电容的容抗可忽略不计〕； 3>计算放大器的输入电阻和输出电阻. 〔20分〕★检查答案标准答案：1>33. 某放大电路在负载开路时的输出电压4V,接入的负载电阻后,输出电压降为3V,这说明放大电路的输出电阻为〔〕. 〔2分〕A.10B.2C.4D.3★检查答案标准答案：C34. 某共射放大电路如以下图,其中,假如如此带南亚放大倍数为:〔〕. 〔2分〕A.B.C.D.★检查答案标准答案：D35. 为了使高内阻信号源与低阻负载能很好地配合,可以在信号源与低阻负载间接入〔〕. 〔2分〕A.共射电路B.共基电路C.共集电路D.共集-共基串联电路36. 与甲类功率放大方式比拟,乙类OCL互补对称功率放大方式的主要优点是〔〕. 〔2分〕A.不用输出变压器B.效率高C.无交越失真D.不用输出端大电容★检查答案标准答案：B37. 工作在电压比拟器中的运放与工作在运算电路中的运放的主要区别是,前者的运放通常工作在〔〕. 〔2分〕A.开环或正反应状态B.深度负反应状态C.放大状态D.线性工作状态★检查答案标准答案：A38. 多级负反应放大电路在〔〕情况下容易引起自激. 〔2分〕A.闭环放大倍数很大B.反应系数太小C.回路增益大D.放大器的级数少★检查答案标准答案：C39. 某电路有用信号频率为2kHz,可选用〔〕. 〔2分〕A.低通滤波器B.高通滤波器C.带通滤波器D.带阻滤波器★检查答案标准答案：C40. 某传感器产生的是电压信号〔几乎不能提供电流〕,经过放大后希望输出电压与信号成正比,这时放大电路应选〔〕. 〔2分〕A.电流串联负反应B.电压并联负反应C.电流并联负反应D.电压串联负反应★检查答案标准答案：D41. LC正弦波振荡电路如以下图,该电路〔〕. 〔2分〕A.由于无选频网络不能产生正弦波振荡B.由于不满足相位平衡条件,不能产生正弦波振荡C.满足振荡条件能产生正弦波振荡D.由于放大器不能正常工作,不能产生正弦波振荡★检查答案标准答案：D42. 如所示电路出现故障,经测量得知故障的可能原因为〔〕. 〔2分〕A.见图B.见图C.见图D.见图43. 当温度时三极管的反向饱和电流所以将. 〔2分〕★检查答案标准答案：1. 增加; 2. 增加;44. 为了稳定三极管放大电路静态工作点,采用负反应.为稳定交流输出电压,采用负反应,为了提高输入电阻采用负反应. 〔2分〕★检查答案标准答案：1. 直流; 2. 电压; 3. 串联;45. 负反应使放大电路增益下降,但它可以通频带失真. 〔2分〕★检查答案标准答案：1. 扩展<拓宽>; 2. 减少;46. 反应导数F=,反应深度是. 〔2分〕★检查答案标准答案：1. ; 2. ;47. 差分放大电路能够抑制信号,放大信号. 〔2分〕★检查答案标准答案：1. 共模; 2. 差模;48. 电路如以下图.设为理想运放,三极管T的 1>A各组成电路？ 2>设时,电容器上的初始电压.求和时,A、B、C、D和E各点对地的电压. 〔20分〕★检查答案标准答案：1〕A1组成减法运算电路,A2组成积分运算电路,A3组成反相器,A4组成电压比拟器. 2〕,有。

模拟电子技术基础试卷及其参考答案.模拟电子技术基础试卷及参考答案试卷一专升本试卷及其参考答案试卷一（总分150分）（成人高等学校专升本招生全国统一考试电子技术基础试卷之一）一、选择题（本大题10个小题，每小题4分，共40分。

在每小题给出的四个选项中，只有一项是符合题目要求的，把所选项前的字母填在题后的括号内。

）1. 用万用表的R ×100档测得某二极管的正向电阻阻值为500Ω，若改用R ×1k 档，测量同一二极管，则其正向电阻值（）a. 增加b. 不变c. 减小d. 不能确定 2. 某三极管各电极对地电位如图2所示，由此可判断该三极管（）a. 处于放大区域b. 处于饱和区域c. 处于截止区域d. 已损坏图23. 某放大电路在负载开路时的输出电压为6V ，当接入2k Ω负载后，其输出电压降为4V ，这表明该放大电路的输出电阻为（）a. 10k Ωb. 2k Ωc. 1k Ωd. 0.5k Ω 4. 某放大电路图4所示.设V CC >>V BE,L CEO ≈0，则在静态时该三极管处于（） a.放大区 b.饱和区 c.截止区 d.区域不定图45. 图5所示电路工作在线性放大状态，设L R '=R D //R L ,则电路的电压增益为（）a.Lm R g ' b.s m Lm 1R g R g +'-C.L m R g '- d.m L /g R '-图56. 图5中电路的输入电阻R i 为（）a. R g +(R g1//R g2)b. R g //(R g1+R g2)c. R g //R g1//R g2d.[R g +(R g1//R g2)]//(1+g m )R S7. 直流负反馈是指（） a. 存在于RC 耦合电路中的负反馈 b. 放大直流信号时才有的负反馈 c. 直流通路中的负反馈 d. 只存在于直接耦合电路中的负反馈8. 负反馈所能抑制的干扰和噪声是（） a. 输入信号所包含的干扰和噪声 b. 反馈环内的干扰和噪声 c. 反馈环外的干扰和噪声d. 输出信号中的干扰和噪声9. 在图9所示电路中，A 为理想运放，则电路的输出电压约为（）a. －2.5V b. －5V c. －6.5V d. －7.5V图910. 在图10所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid 为（）a. 10mVb. 20mVc. 70mVd. 140mV图10二、填空题（本大题共7个小题，18个空，每空2分，共36分。

长风破浪会有时，直挂云帆济沧海。

住在富人区的她天津大学智慧树知到“电气工程及其自动化”《模拟电子技术基础》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.互补输出级采用射极输出方式是为了使( )。

A、输出电阻增大B、输出电流小C、电压放大倍数高D、带负载能力强正确答案：D2.平堵法截流其龙口单宽流量()，最大流速()。

A.大，低B.大，高C.小，低D.小，高3.通过()的测量，不仅能了解结构的刚度，而且可以知道结构的弹性或非弹性工作性质。

A、挠度B、转角C、支座偏移D、应变4.不管差分放大电路的参数是否理想，RE均有共模负反馈作用( )。

A、正确B、错误正确答案：A5.在运算电路中，集成运放的反相输入端均为虚地( )。

A、正确B、错误正确答案：B6.差分放大电路的差模信号是两个输入端信号的差，共模信号是两个输入端信号的( )。

A、平均值B、差C、和正确答案：A7.图像框除了可以显示图形之外，还可以作为其它控件的容器。

()此题为判断题(对，错)。

8.《产品质量法》第33条明确规定：“销售者应当建立并执行进货检查验收制度，验明产品合格证明和其他标识”。

()此题为判断题(对，错)。

9.零件是组成机器的最小单元，也是机器中不可拆分的制造单元。

()此题为判断题(对，错)。

正确答案：正确10.强夯加固地基是我国目前最经济的深层地基处理方法之一。

()此题为判断题(对，错)。

第1卷参考答案一.综合考核2.参考答案：C3.参考答案：A7.参考答案：错误8.参考答案：√10.参考答案：√长风破浪会有时，直挂云帆济沧海。
